Надежное автоматическое управление потоками

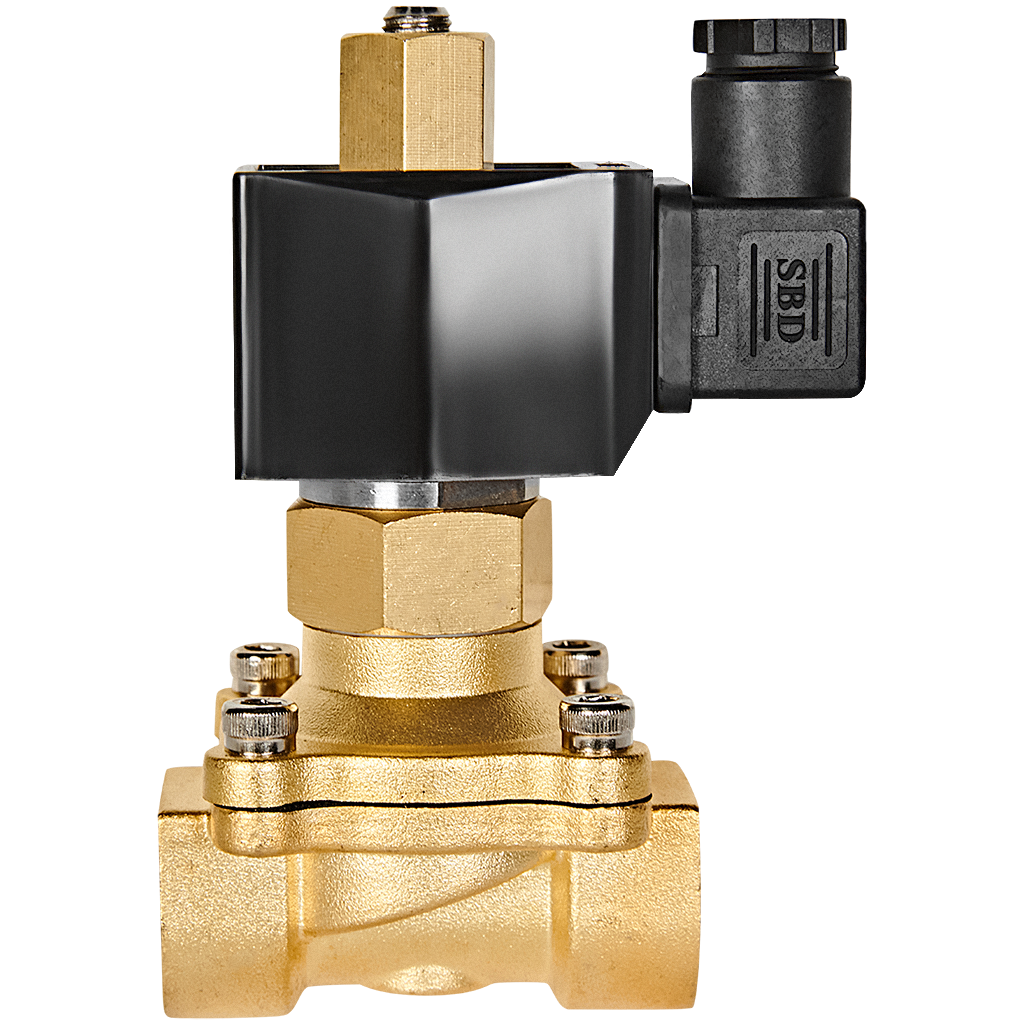

Электромагнитный клапан STOUT SSV-0020-220020 – это двухпозиционный соленоидный клапан нормально открытого (НО) типа прямого действия, предназначенный для эффективного и надежного автоматического управления потоками различных сред. Идеальное решение для систем водоснабжения, пневматики, управления масляными системами и другими технологическими процессами, где требуется дистанционное перекрытие потока по электрическому сигналу.

Принцип работы и конструктивные особенности

Клапан модели SSV-0020 относится к нормально открытым (НО). Это означает, что в дежурном режиме, при отсутствии напряжения 220В на катушке, клапан находится в открытом состоянии, обеспечивая свободное прохождение среды.

• Открытое состояние (без напряжения): Под действием встроенной пружины мембрана (диафрагма) отведена от главного седла, оставляя проходное отверстие открытым.
• Закрытие (при подаче напряжения 220В): При подаче электрического сигнала на соленоидную катушку сердечник втягивается и прижимает диафрагму к главному отверстию (седлу), герметично перекрывая поток.
• Стабильное удержание: Избыточное давление среды на мембрану уравновешивается через специальное перепускное отверстие, что позволяет клапану надежно оставаться в закрытом положении все время, пока на катушку подается напряжение.

Сфера применения клапана STOUT SSV-0020-220020

Данный соленоидный клапан применяется для работы со средами, не агрессивными к материалам его конструкции:

• Вода (холодная и горячая, в системах полива, мойки, водоподготовки)
• Сжатый воздух и другие нейтральные газы
• Масла и другие неагрессивные жидкости
• Пар низкого давления (с учетом ограничений по температуре)

Благодаря компактной конструкции прямого действия клапан не требует минимального перепада давления для срабатывания и может использоваться в системах с низким давлением или для дренажа.

Ключевые технические характеристики

• Тип: Электромагнитный (соленоидный) клапан прямого действия
• Исполнение: Нормально открытый (НО/NO)
• Модель: SSV-0020

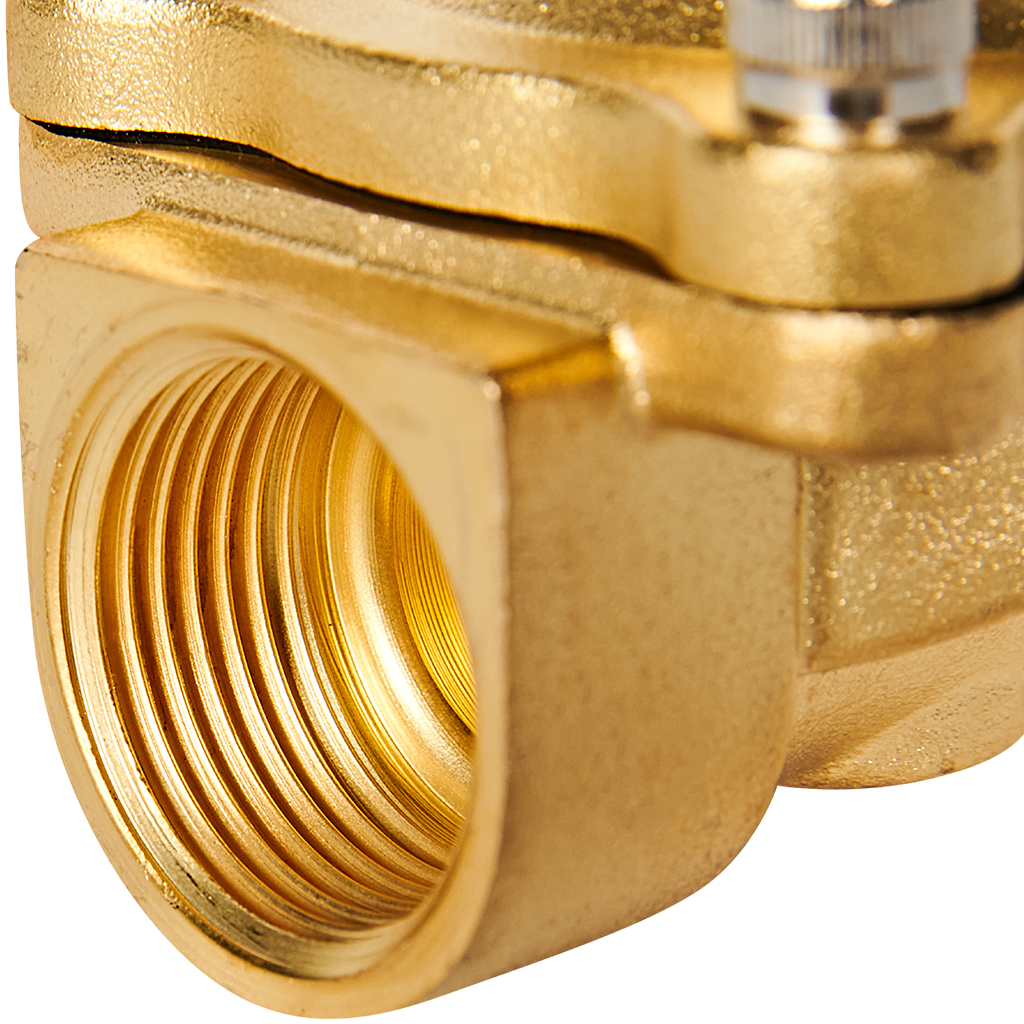

• Присоединение: Резьбовое G3/4" (наружная/внутренняя резьба)
• Напряжение питания катушки: 220В переменного тока (AC)
• Класс защиты катушки: Стандартный (обычно IP65, уточняйте в спецификации)
• Материалы корпуса: Латунь (стандартно для серии SSV)
• Материалы уплотнений: NBR (нитрил-бутадиеновый каучук), подходящий для воды, воздуха, масел
• Рабочая среда: Вода, воздух, инертные газы, масла (неагрессивные к материалам клапана)
• Максимальное рабочее давление: До 10 бар (1.0 МПа) – рекомендуется уточнить в техническом паспорте
• Температура среды: До +120°C (с учетом типа уплотнений)

Преимущества выбора электромагнитного клапана STOUT

• Прямое действие: Не требует минимального перепада давления для работы, что расширяет область применения.
• Надежность: Простая и проверенная конструкция обеспечивает длительный срок службы и стабильность работы.
• Быстрое срабатывание: Клапан открывается и закрывается за доли секунды, обеспечивая точное управление.
• Энергоэффективность: Потребляет электроэнергию только в момент переключения (удержания в закрытом состоянии для НО типа).
• Универсальность: Подходит для широкого спектра неагрессивных сред в бытовых и промышленных системах.
• Качество STOUT: Изготовлен в соответствии со строгими стандартами контроля качества, характерными для бренда STOUT.

Комплектация и монтаж

Клапан поставляется готовым к установке. Для корректной и долговечной работы рекомендуется:

• Устанавливать клапан в соответствии с направлением потока, указанным стрелкой на корпусе.
• Обеспечить перед клапаном фильтр тонкой очистки для защиты седла и мембраны от механических примесей.
• Подключать электрическую часть в соответствии с схемой, соблюдая требования электробезопасности.
• Использовать уплотнительные материалы (лента ФУМ, нить), подходящие для рабочей среды и давления.
