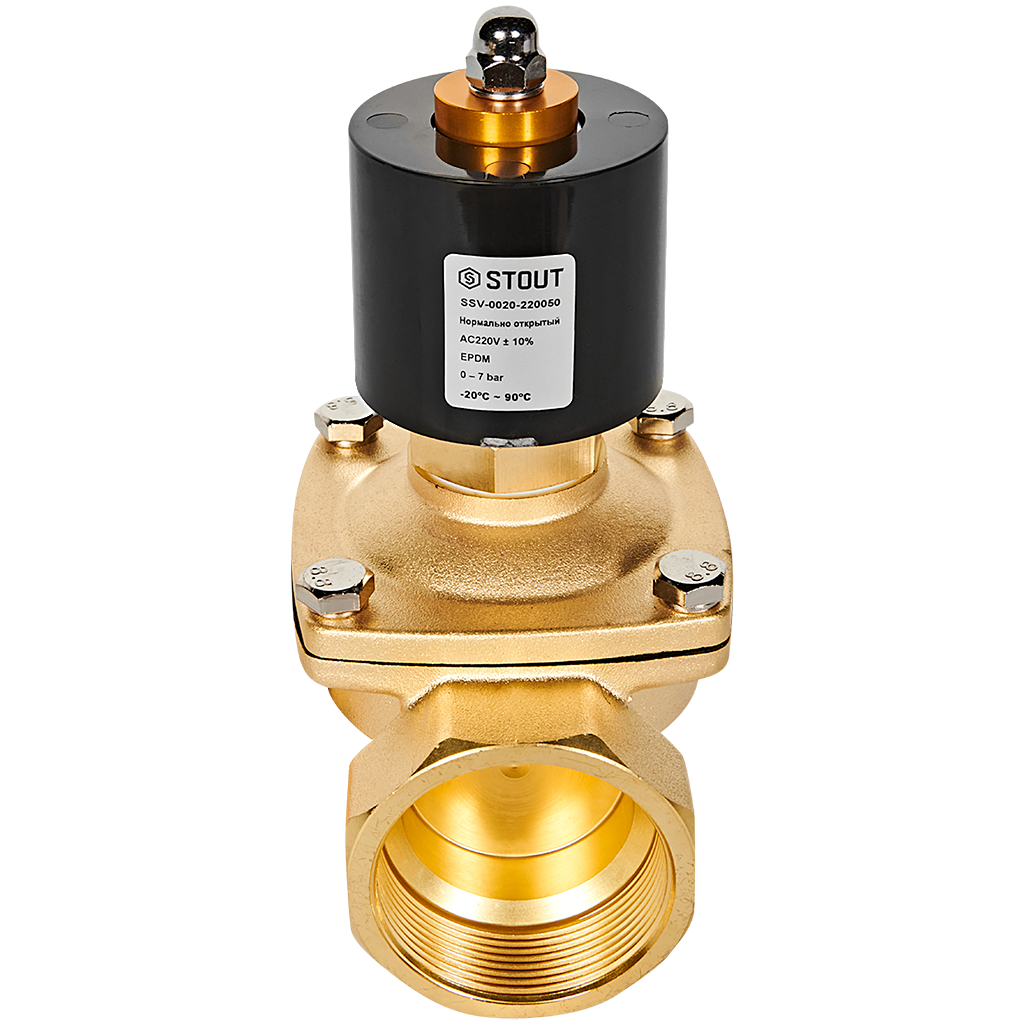

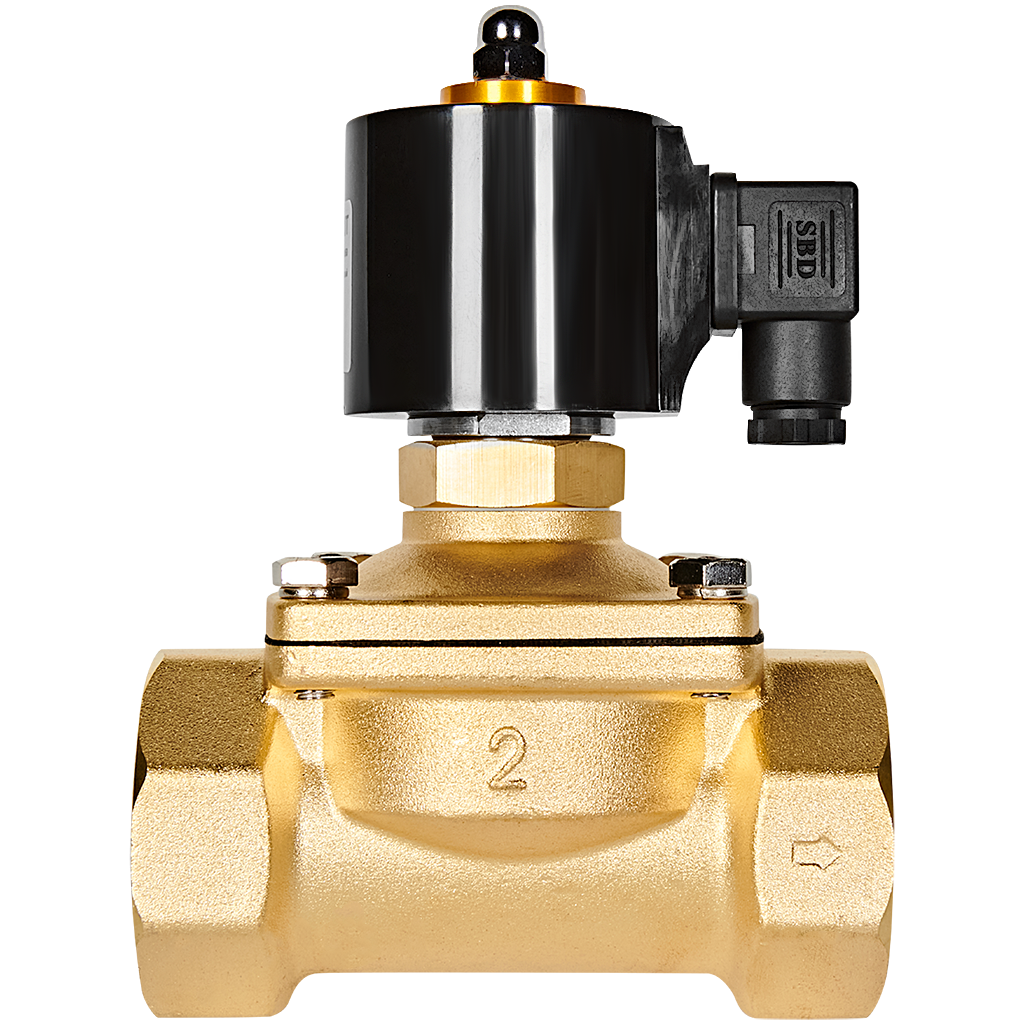

Клапан соленоидный (электромагнитный) STOUT прямого действия НО 220В G2 SSV-0020-220050
Электромагнитный клапан STOUT SSV-0020-220050 — это надежный двухпозиционный соленоидный клапан нормально открытого (НО) типа, предназначенный для автоматического управления потоками рабочих сред в различных инженерных системах. Устройство прямого действия обеспечивает быстрое и точное перекрытие потока при подаче напряжения 220В.
Назначение и область применения
Клапан электромагнитный STOUT SSV-0020 нашел широкое применение в системах, где требуется дистанционное или автоматическое управление потоком:
- Водоснабжение и полив: автоматизация подачи воды в оросительных системах, бытовых и промышленных водопроводах.
- Отопление и котельные: управление циркуляцией теплоносителя, подпиткой систем, распределением контуров.
- Пневматические системы: управление потоками сжатого воздуха и других нейтральных газов.
- Промышленная автоматика: в составе технологических линий для управления потоками масел и других неагрессивных жидкостей.
Конструктивные особенности и принцип работы
Клапан соленоидный STOUT SSV-0020 относится к клапанам прямого действия. Это означает, что для его работы не требуется минимальное давление среды — он может функционировать даже при нулевом давлении в линии.
Принцип действия нормально открытого (НО) клапана:
- В состоянии покоя (без напряжения): главное проходное седло клапана открыто. Пружина удерживает мембрану (диафрагму) в открытом положении, обеспечивая свободный проток среды.
- При подаче напряжения 220В на катушку: электромагнитный сердечник втягивается и через шток прижимает диафрагму к седлу, герметично перекрывая поток. Закрытое состояние поддерживается все время, пока на катушку подано напряжение.
Важной конструктивной особенностью является наличие перепускного отверстия в диафрагме, которое уравновешивает давление по обе ее стороны, обеспечивая надежное и легкое закрытие даже при высоком давлении в системе.
Ключевые преимущества клапана STOUT SSV-0020-220050
- Надежность и долговечность: Корпус из латуни, устойчивые к износу материалы мембраны и уплотнений.
- Энергоэффективность: Катушка соленоида потребляет электроэнергию только в момент переключения (удержания в закрытом состоянии для НО типа).

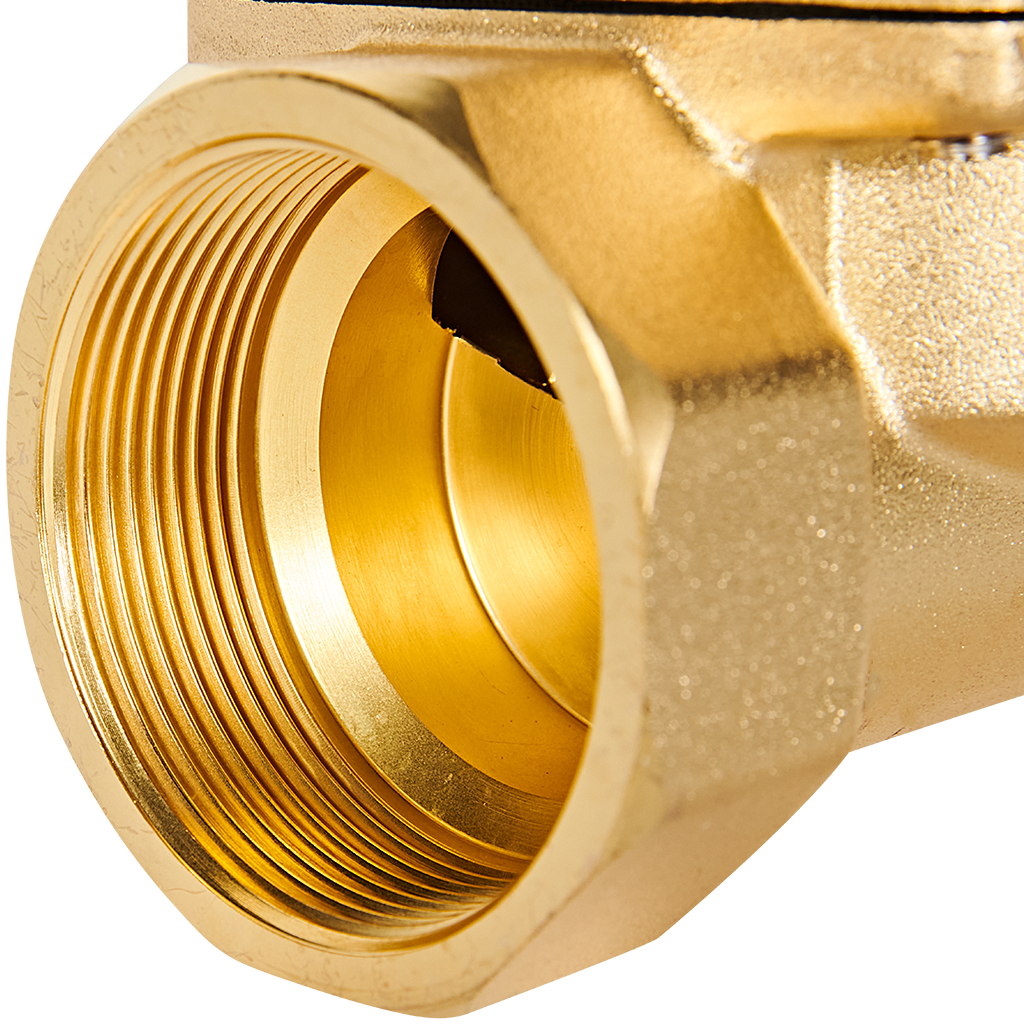

- Универсальность подключения: Резьбовое присоединение G2 (2 дюйма, 50 мм) подходит для большинства стандартных трубопроводов.
- Простота монтажа и обслуживания: Прямое действие исключает необходимость в дополнительных пилотных линиях. Модульная конструкция облегчает замену катушки.
- Быстрое срабатывание: Клапан обеспечивает мгновенное открытие/закрытие, что критично для систем автоматики.
Технические характеристики
| Модель | SSV-0020-220050 |
| Тип клапана | Соленоидный (электромагнитный), прямого действия |
| Исполнение | Нормально открытый (НО) |
| Напряжение питания | 220 В, переменный ток (AC) |
| Присоединение | Резьбовое, G2 (2") |
| Рабочая среда | Вода, воздух, инертные газы, масла (неагрессивные к материалам клапана) |
| Материал корпуса | Латунь |
| Материал мембраны/уплотнений | NBR (нитрил-бутадиеновый каучук) |
| Максимальное рабочее давление | До 10 бар (зависит от среды, уточняйте в спецификации) |
| Температура среды | От 0°C до +120°C (макс.) |
| Класс защиты катушки (IP) | IP65 (стандартно для серии STOUT) |
Комплектация
Электромагнитный клапан STOUT поставляется в собранном виде, готовым к установке. Стандартная комплектация включает сам клапан с установленной катушкой.
Рекомендации по монтажу и эксплуатации
- Устанавливайте клапан в соответствии с направлением потока, указанным стрелкой на корпусе.
- Перед клапаном рекомендуется установить фильтр грубой очистки для защиты седла и мембраны от механических примесей.
- Обеспечьте защиту электромагнитной катушки от прямого попадания воды и перегрева, несмотря на класс защиты IP65.
- Для систем с высоким давлением или ударными явлениями (гидроудар) рассмотрите возможность установки демпфера.
Купить электромагнитный клапан STOUT SSV-0020-220050 — значит выбрать простое, эффективное и надежное решение для автоматизации управления жидкостями и газами. Его прямое действие, нормально открытое исполнение и стандартное напряжение 220В делают его идеальным компонентом для современных систем водоснабжения, отопления и промышленной автоматики.
