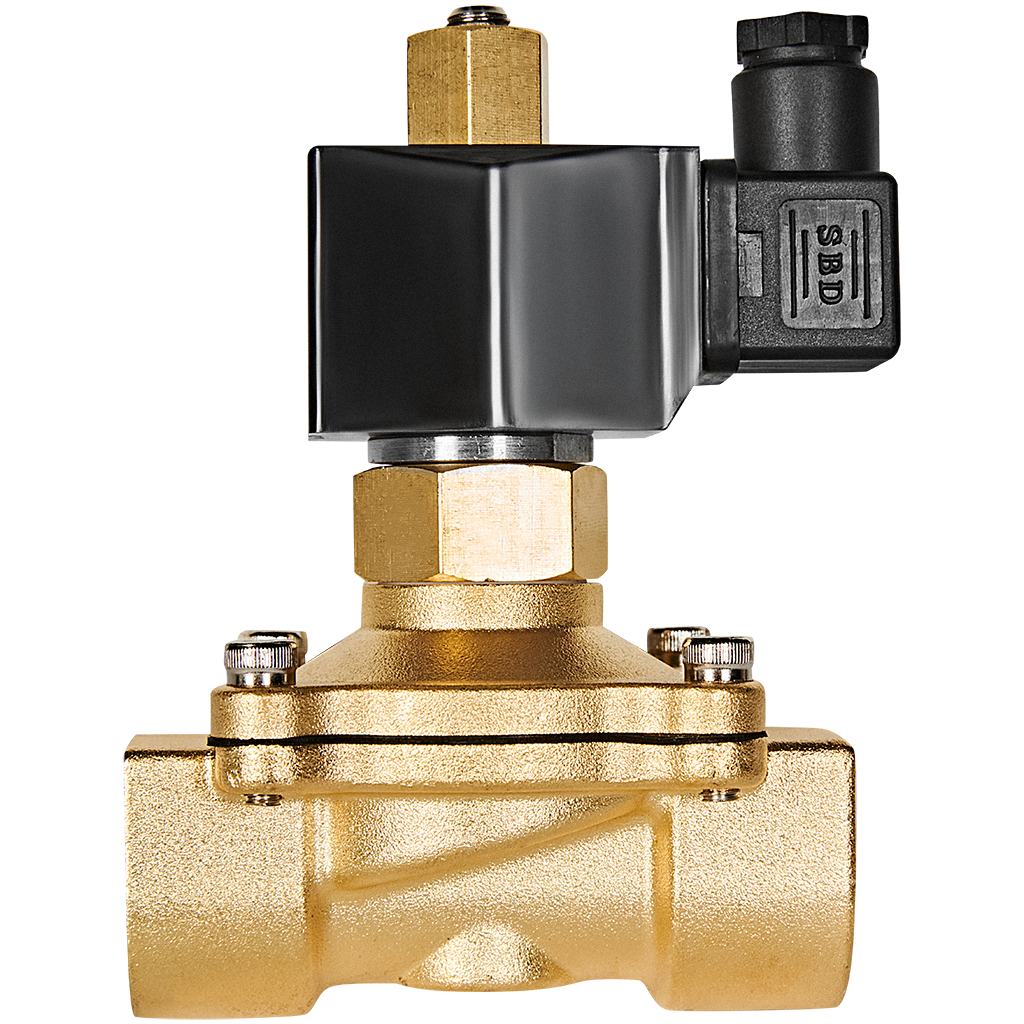

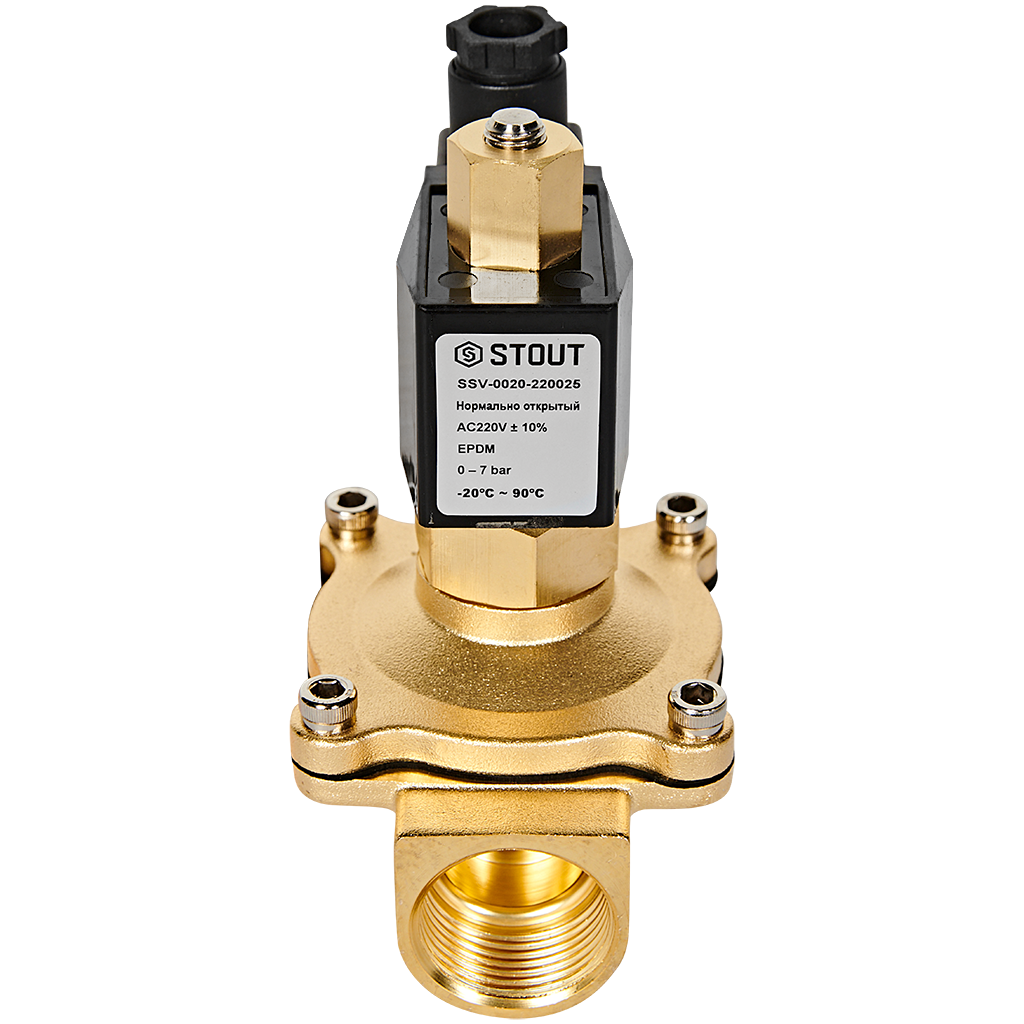

Клапан соленоидный (электромагнитный) STOUT прямого действия НО 220В G1 SSV-0020-220025
Электромагнитный клапан STOUT SSV-0020-220025 — это надежный двухпозиционный соленоидный клапан нормально открытого (НО) типа, предназначенный для автоматизации управления потоками рабочих сред в различных инженерных системах. Модель с резьбовым соединением G1 (1 дюйм) и питанием катушки 220В переменного тока обеспечивает эффективное дистанционное перекрытие потока.
Назначение и область применения
Клапан электромагнитный STOUT SSV-0020 предназначен для автоматического управления потоками сред, не агрессивных к материалам его конструкции. Он находит широкое применение в системах:
- Водоснабжения и полива: автоматическое управление подачей воды в оросительных системах, мойках, системах заполнения и дренажа.
- Отопления и вентиляции: управление циркуляцией теплоносителя, подпиткой систем, в узлах обвязки котлов.
- Пневматики и газового оборудования: контроль подачи сжатого воздуха, инертных или других нейтральных газов.
- Промышленной автоматизации: в составе технологических линий, станков и оборудования для управления потоками масел, жидкостей и газов.
Принцип работы и конструктивные особенности
Клапан нормально открытого (НО) типа прямого действия. Это означает, что в исходном состоянии, при отсутствии напряжения на катушке, клапан открыт, и среда свободно проходит через него.
- В состоянии покоя (без напряжения): под действием возвратной пружины мембрана (диафрагма) отведена от главного седла, оставляя проходное отверстие открытым.
- При подаче напряжения 220В: электромагнитная катушка создает магнитное поле, втягивающее сердечник. Сердечник прижимает диафрагму к главному седлу, герметично перекрывая поток. Избыточное давление среды на мембрану уравновешивается через специальное перепускное отверстие в диафрагме, что позволяет надежно удерживать клапан в закрытом состоянии под давлением.
- При снятии напряжения: пружина возвращает сердечник и диафрагму в исходное положение, и клапан снова открывается.
Конструкция прямого действия не требует минимального перепада давления для срабатывания, что позволяет использовать клапан даже в системах с низким или нулевым давлением.
Основные технические характеристики
| Модель | SSV-0020-220025 |
| Тип клапана | Соленоидный (электромагнитный), двухпозиционный |
| Принцип действия | Прямого действия |
| Исходное положение | Нормально открытый (НО) |
| Присоединение | Резьбовое, внутренняя резьба G1 (1") |
| Напряжение питания | 220В AC (переменный ток) |
| Рабочая среда | Вода, воздух, инертные газы, масла (неагрессивные к материалам клапана) |
| Материал корпуса | Латунь |
| Материал мембраны/уплотнений | NBR (нитрил-бутадиеновый каучук) |
| Максимальное рабочее давление | До 10 бар (1.0 МПа) |
| Температура рабочей среды | От 0°C до +120°C |
| Класс защиты | IP65 (пылевлагозащищенное исполнение катушки) |
| Степень взрывозащиты | Отсутствует (общепромышленное исполнение) |
Преимущества электромагнитного клапана STOUT SSV-0020
- Надежность и долговечность: Прочная латунная конструкция корпуса и качественные уплотнительные материалы обеспечивают длительный срок службы.
- Универсальность: Подходит для широкого спектра неагрессивных сред (вода, воздух, масло, газ).
- Не требует перепада давления: Конструкция прямого действия позволяет работать в системах с низким давлением.
- Простота установки и обслуживания: Компактные размеры, стандартная резьба G1 и модульная конструкция катушки упрощают монтаж и возможную замену.
- Защита катушки: Степень защиты IP65 позволяет использовать клапан в условиях повышенной влажности и запыленности.
- Четкое и быстрое срабатывание: Обеспечивает точное управление потоком в автоматических системах.
Комплектация
- Клапан соленоидный STOUT SSV-0020-220025 в сборе.
- Паспорт изделия с техническими параметрами.
Рекомендации по монтажу и эксплуатации
- Устанавливайте клапан в соответствии с направлением потока, указанным стрелкой на корпусе.
- Перед клапаном рекомендуется установить фильтр для защиты седла и мембраны от механических примесей.
- Монтаж должен производиться в легко доступном для обслуживания месте.
- Запрещается подавать напряжение на катушку, демонтированную с клапана.
- Эксплуатация допускается только с рабочими средами, указанными в характеристиках.
Электромагнитный клапан STOUT SSV-0020-220025 — это оптимальное решение для задач автоматического управления потоком в системах водоснабжения, отопления, пневматики и промышленной автоматизации, где требуется надежное и энергоэффективное устройство нормально открытого типа.
