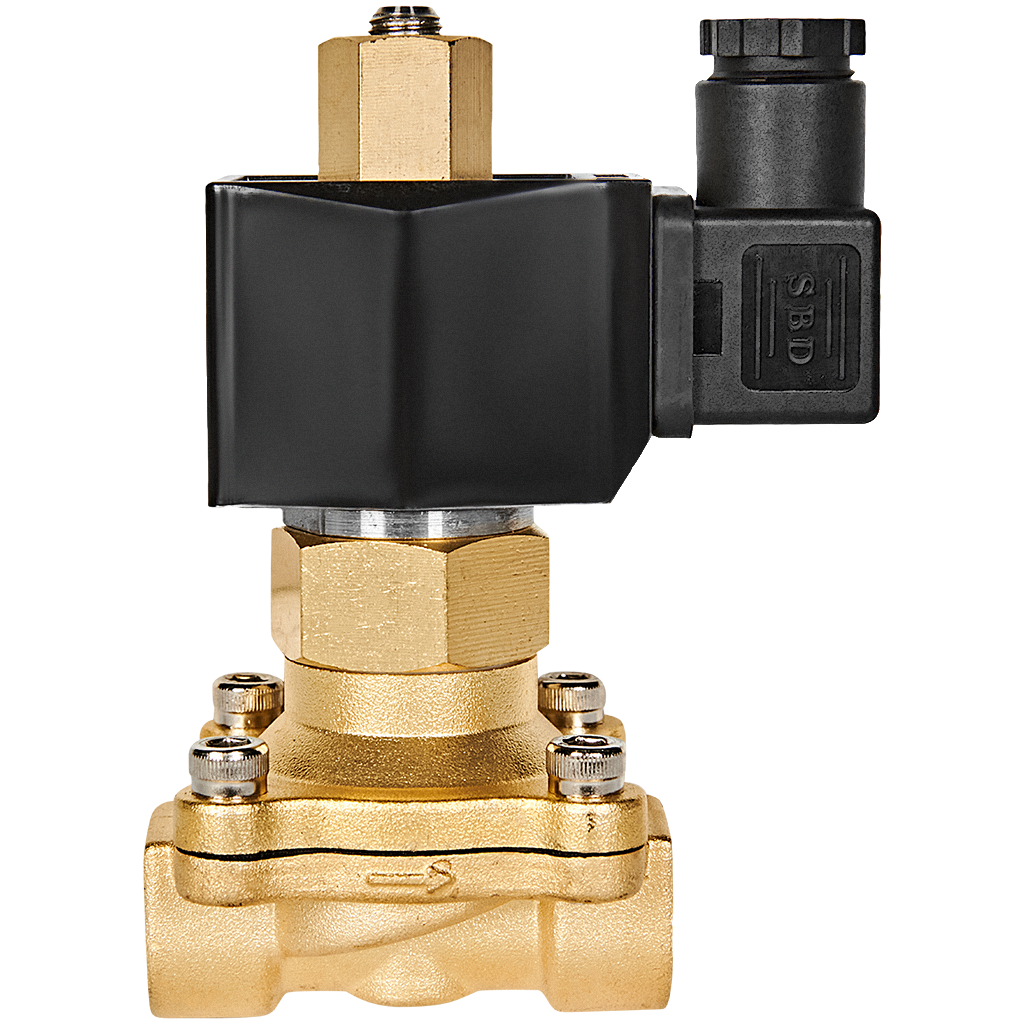

Клапан соленоидный (электромагнитный) STOUT прямого действия НО 220В G1/2 SSV-0020-220015
Электромагнитный клапан STOUT SSV-0020-220015 — это надежный двухпозиционный соленоидный клапан нормально открытого (НО) типа, предназначенный для автоматизации управления потоками рабочих сред в системах водоснабжения, отопления, пневматики, а также в технологических линиях.
Основные характеристики и преимущества
- Тип действия: Прямое (без давления среды).
- Исходное состояние: Нормально открытый (НО). При отключении питания клапан автоматически открывается.
- Напряжение питания: 220 В переменного тока (AC).
- Присоединение: Резьбовое G1/2" (полдюйма).
- Корпус: Износостойкий полимер, устойчивый к коррозии.
- Уплотнения: Специальная эластичная диафрагма, обеспечивающая герметичное перекрытие.
- Надежность: Простая и проверенная конструкция прямого действия для долгосрочной эксплуатации.
Принцип работы клапана НО (нормально открытого)
В штатном режиме (без напряжения) клапан находится в открытом состоянии. Подвижный сердечник поднят, и мембрана не перекрывает проходное сечение, позволяя среде свободно протекать через устройство.
При подаче напряжения 220В на электромагнитную катушку создается магнитное поле, которое втягивает сердечник. Сердечник, в свою очередь, через шток прижимает гибкую мембрану (диафрагму) к седлу главного отверстия, полностью перекрывая поток. Клапан остается в закрытом положении все время, пока на катушку подается напряжение.
Сфера применения
Клапан STOUT SSV-0020 идеально подходит для автоматического управления потоками неагрессивных сред, таких как:
- Вода (холодная и горячая) в системах полива, водоподготовки, бытового и промышленного водоснабжения.
- Сжатый воздух и другие нейтральные газы в пневмосистемах.
- Масла и другие неагрессивные жидкости в гидравлических контурах и системах смазки.
Важно: Рабочая среда не должна быть химически агрессивной к материалам клапана (полимерный корпус, эластомерическая мембрана).
Комплектация и монтаж
Устройство поставляется в сборе, готовое к установке. Для монтажа необходимо врезать клапан в разрыв трубопровода с помощью резьбового соединения G1/2", обеспечив направление потока в соответствии со стрелкой на корпусе. Подключение электрической части (220В) должно выполняться квалифицированным специалистом с соблюдением правил электробезопасности.
Технические данные STOUT SSV-0020-220015
- Модель: SSV-0020
- Тип: НО (нормально открытый)
- Напряжение: 220V AC

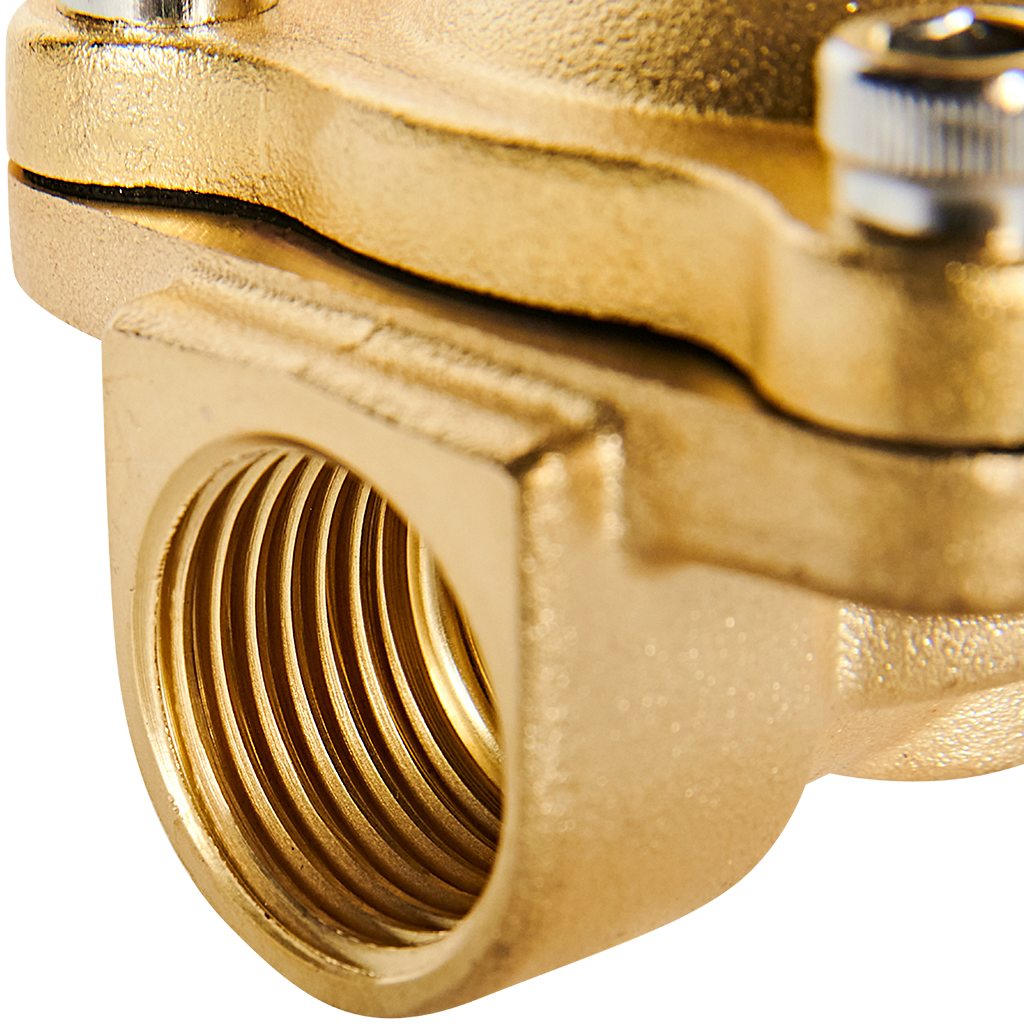

- Присоединение: G1/2" (наружная/внутренняя резьба)
- Макс. рабочее давление: До 10 бар
- Температура среды: от 0°C до +120°C
- Класс защиты: IP65 (защита от струй воды и пыли)
- Диаметр проходного отверстия: 8 мм
Выбирайте соленоидный клапан STOUT SSV-0020-220015 для создания эффективных и надежных систем автоматики. Это оптимальное сочетание европейского качества, простоты монтажа и доступной цены.
