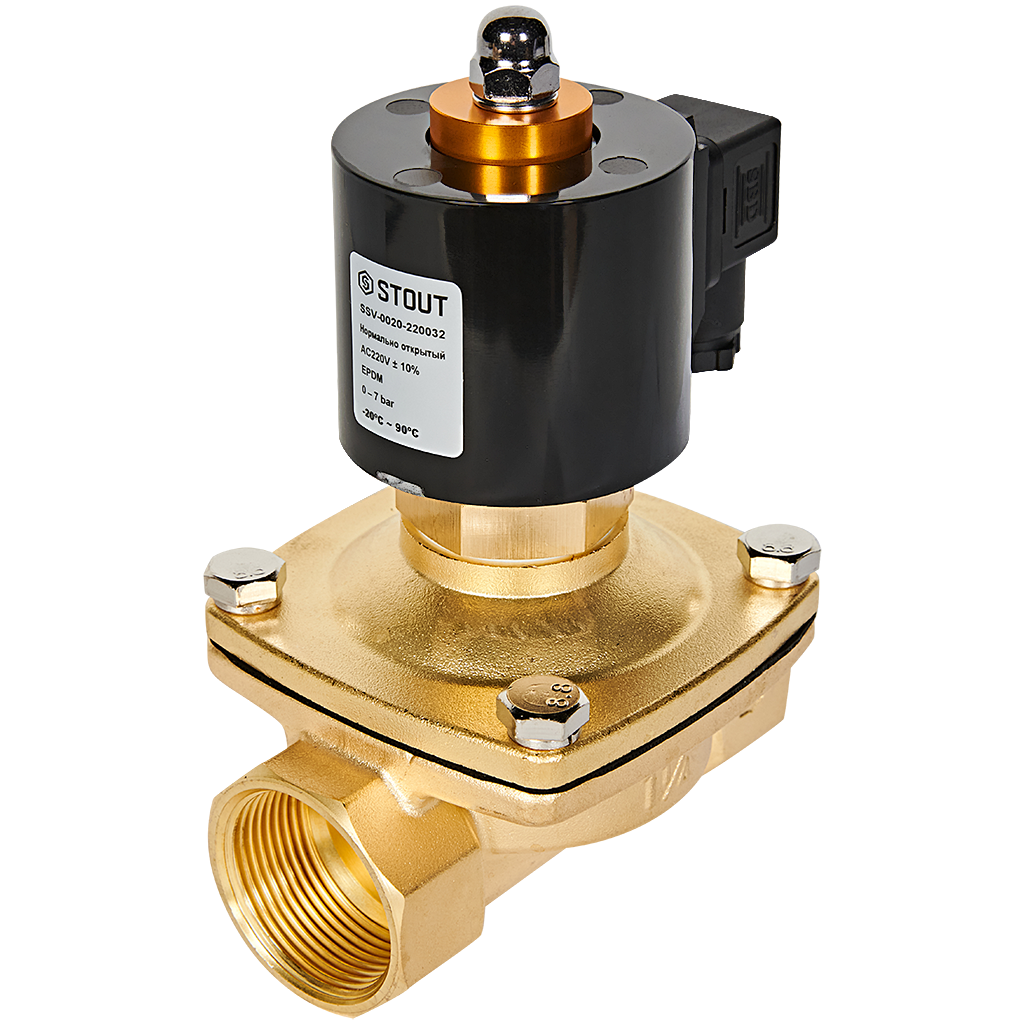

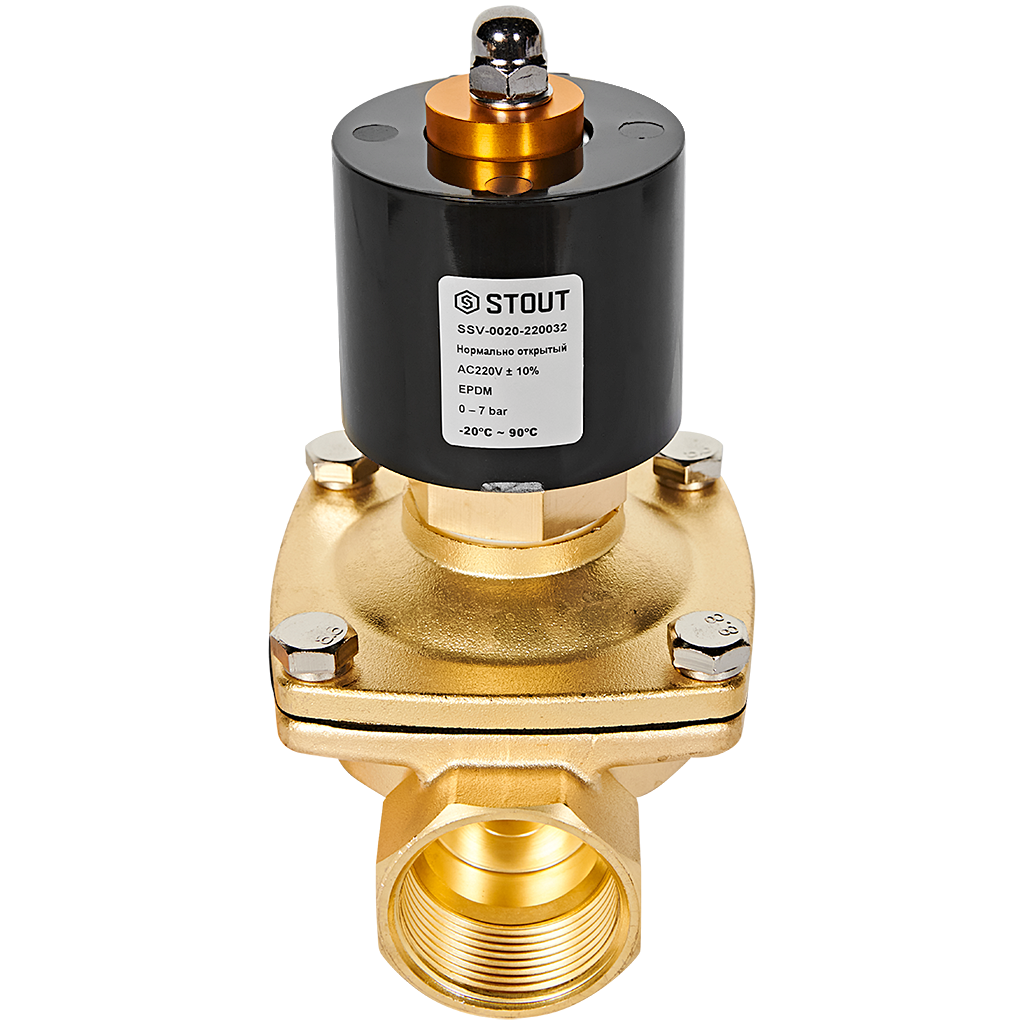

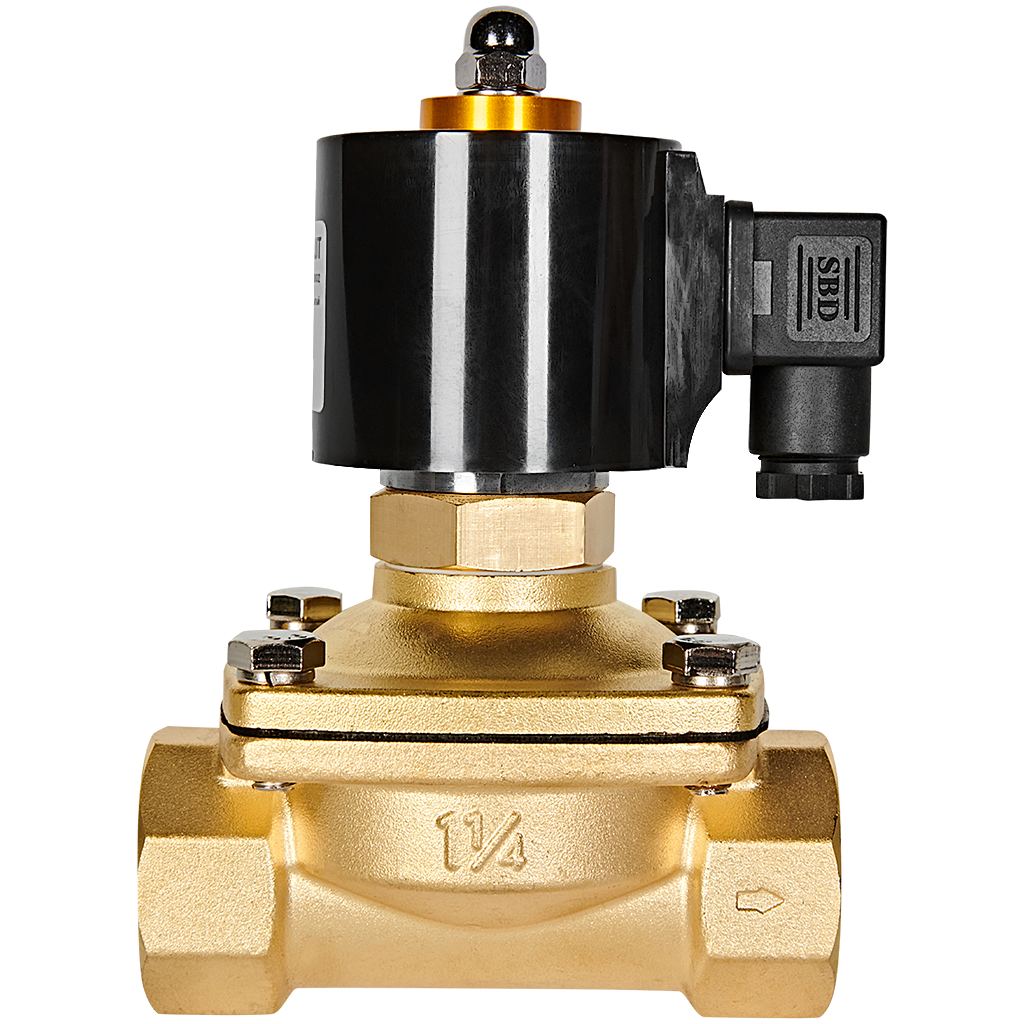

Клапан соленоидный (электромагнитный) STOUT прямого действия НО 220В G1 1/4 SSV-0020-220032
Электромагнитный клапан STOUT SSV-0020-220032 — это современное двухпозиционное устройство нормально открытого типа (НО), предназначенное для автоматического управления потоками рабочих сред в системах водоснабжения, отопления, пневматики и других инженерных системах. Клапан обеспечивает высокую надежность и точность срабатывания.
Назначение и область применения
Клапан предназначен для дистанционного или программного управления потоками сред, не агрессивных к материалам его конструкции. Идеально подходит для работы с:
- Водой (холодной и горячей)
- Сжатым воздухом и другими нейтральными газами
- Маслами и другими неагрессивными жидкостями
Применяется в системах автоматического полива, мойках, промышленном оборудовании, котельных установках и системах контроля уровня жидкости.
Конструкция и принцип работы
Клапан STOUT SSV-0020 относится к устройствам прямого действия. Это означает, что для его переключения используется только усилие электромагнитной катушки, без необходимости перепада давления в трубопроводе.
Принцип работы нормально открытого (НО) клапана:
- Исходное состояние (без напряжения): Под действием возвратной пружины мембрана (диафрагма) отведена от седла, оставляя главное проходное отверстие открытым. Среда свободно проходит через клапан.
- Подача напряжения (220В): Электромагнитная катушка создает магнитное поле, втягивающее сердечник. Сердечник прижимает диафрагму к седлу, герметично перекрывая поток. Избыточное давление среды на мембрану уравновешивается через специальное перепускное отверстие.
- Удержание состояния: Клапан остается в закрытом положении все время, пока на катушку подается напряжение. При снятии напряжения пружина возвращает диафрагму в открытое положение.
Ключевые особенности и преимущества
- Тип действия: Прямое (не требует минимального перепада давления для работы).
- Исполнение: Нормально открытый (НО) — клапан открыт при обесточенной катушке.
- Напряжение питания: 220 В переменного тока (AC), стандартное для бытовых и промышленных сетей.

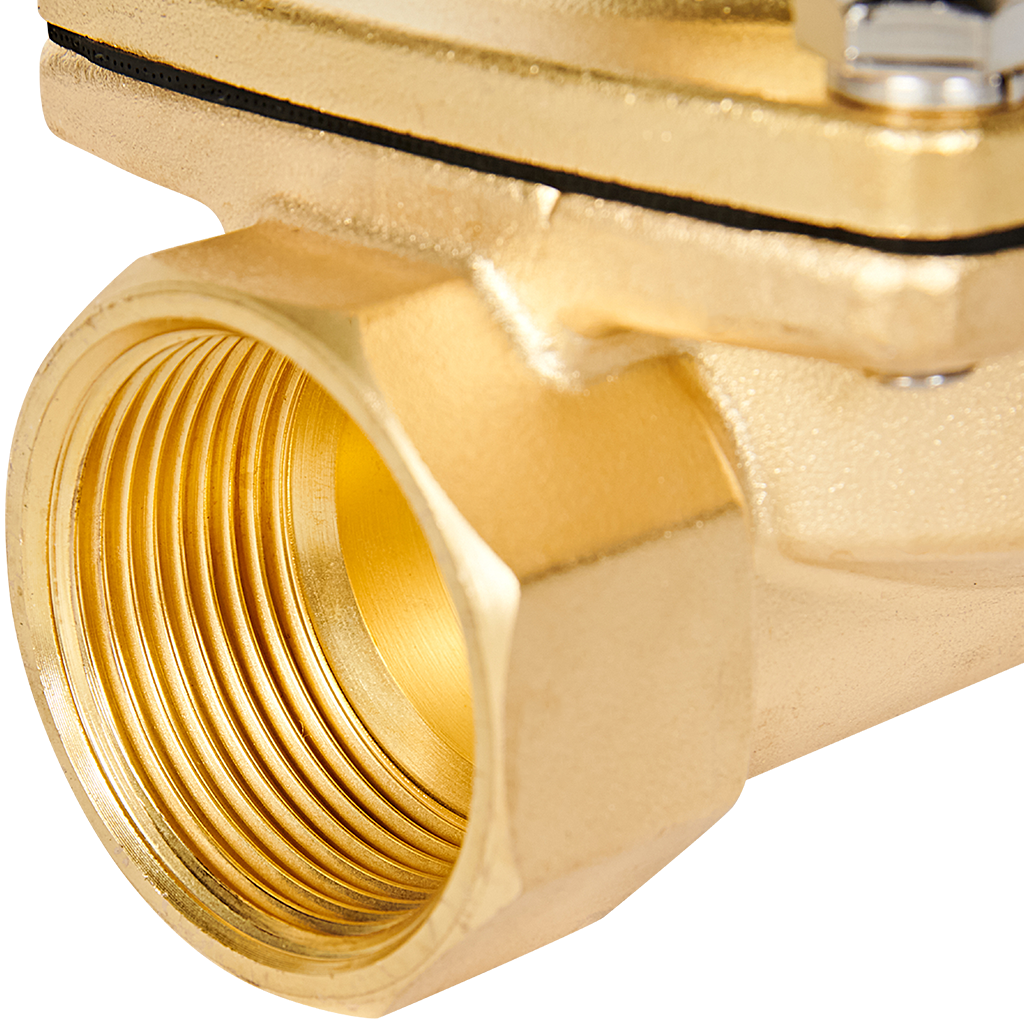

- Присоединение: Резьбовое соединение G1 (1 1/4 дюйма).
- Надежность: Простая и надежная конструкция прямого действия с минимальным количеством подвижных частей.
- Быстрое срабатывание: Обеспечивает оперативное открытие/закрытие потока.
- Энергоэффективность: Потребляет электроэнергию только в момент удержания клапана в закрытом состоянии (для нормально открытой версии).
- Качество STOUT: Соответствие стандартам качества, проверенные материалы.
Технические характеристики
| Модель | SSV-0020-220032 |
| Тип клапана | Соленоидный (электромагнитный), двухпозиционный |
| Принцип действия | Прямого действия |
| Положение по умолчанию | Нормально открытый (НО) |
| Напряжение питания | 220В AC (50/60 Гц) |
| Присоединительная резьба | G1 (1 1/4") |
| Рабочая среда | Вода, воздух, нейтральные газы, масла (неагрессивные к материалам клапана) |
| Материалы корпуса | Латунь, нержавеющая сталь (в зависимости от исполнения) |
| Уплотнения | NBR (нитрил-бутадиеновый каучук) или аналоги |
| Класс защиты | IP65 (стандартно, уточняйте в спецификации) |
| Рабочее давление | До 10 бар (уточняйте для конкретной среды) |
| Температура среды | От 0°C до +120°C (зависит от уплотнений) |
Комплектация
- Клапан соленоидный STOUT SSV-0020-220032 — 1 шт.
- Электромагнитная катушка 220В — установлена.
- Паспорт (руководство по эксплуатации).
Рекомендации по монтажу и эксплуатации
- Устанавливайте клапан в соответствии с направлением потока, указанным стрелкой на корпусе.
- Монтаж производите на неподвижном участке трубопровода, исключив механические напряжения.
- Перед клапаном рекомендуется установить фильтр грубой очистки для защиты седла и мембраны от механических примесей.
- Обеспечьте защиту электрического подключения от влаги и механических повреждений.
- Эксплуатация допускается только с рабочими средами, указанными в характеристиках.
Клапан электромагнитный STOUT SSV-0020-220032 — это оптимальное решение для задач автоматизации, где требуется надежное и простое управление потоком жидкости или газа напряжением 220В. Его нормально открытое исполнение обеспечивает безопасность системы: в случае отключения электричества клапан автоматически откроется, восстановив проток.
