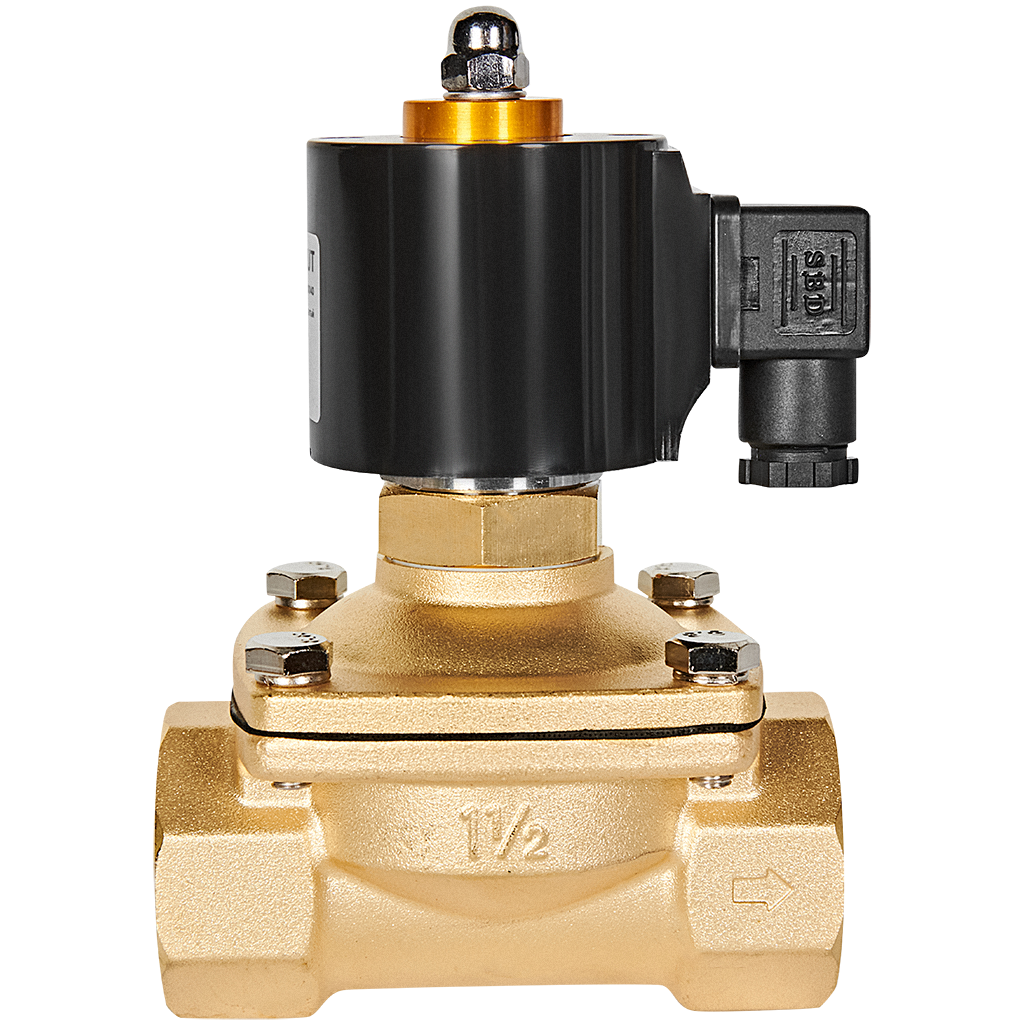

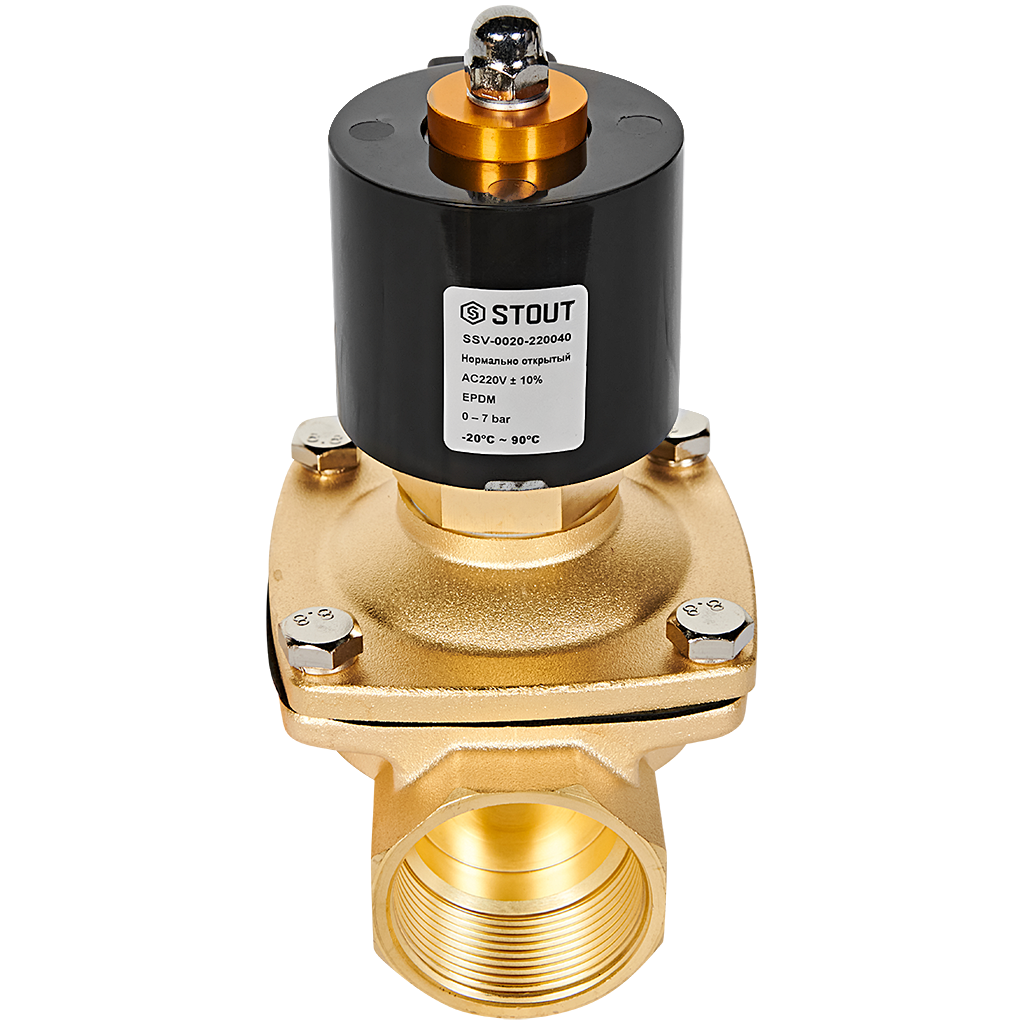

Клапан соленоидный (электромагнитный) STOUT прямого действия НО 220В G1 1/2 SSV-0020-220040
Надежное автоматическое управление потоками
Электромагнитный клапан STOUT SSV-0020-220040 — это двухпозиционный нормально открытый (НО) клапан прямого действия, предназначенный для точного и надежного автоматического управления потоками рабочих сред в различных инженерных системах. Устройство обеспечивает дистанционное перекрытие потока по электрическому сигналу, что делает его незаменимым элементом в системах водоснабжения, отопления, пневматики, орошения и промышленной автоматики.
Принцип работы и конструктивные особенности
Клапан модели SSV-0020 является нормально открытым: в дежурном состоянии, при отсутствии напряжения на катушке, проходное сечение клапана открыто. Поток среды свободно проходит через устройство. Закрытие происходит в момент подачи напряжения 220В на электромагнитную катушку.
Принцип действия прямого типа: Сила электромагнита катушки воздействует непосредственно на мембрану (диафрагму), которая перекрывает главное седло. Уравновешивание давления на мембрану осуществляется через специальное перепускное отверстие, что позволяет клапану надежно удерживаться в закрытом состоянии под давлением среды на протяжении всего времени подачи напряжения. После снятия напряжения встроенная пружина возвращает мембрану в открытое положение.
Основные преимущества клапана STOUT SSV-0020-220040
- Нормально открытое состояние (НО): Обеспечивает проток среды в штатном режиме, что критически важно для систем, где требуется минимизировать последствия отключения электроэнергии.
- Прямое действие: Не требует минимального перепада давления для срабатывания, что позволяет использовать клапан даже в системах с низким или нулевым давлением.
- Надежность и долговечность: Простая и проверенная конструкция с качественными материалами обеспечивает длительный срок службы и стабильную работу.
- Универсальность применения: Предназначен для работы с водой, маслами, сжатым воздухом и другими нейтральными газами, не агрессивными к материалам клапана.

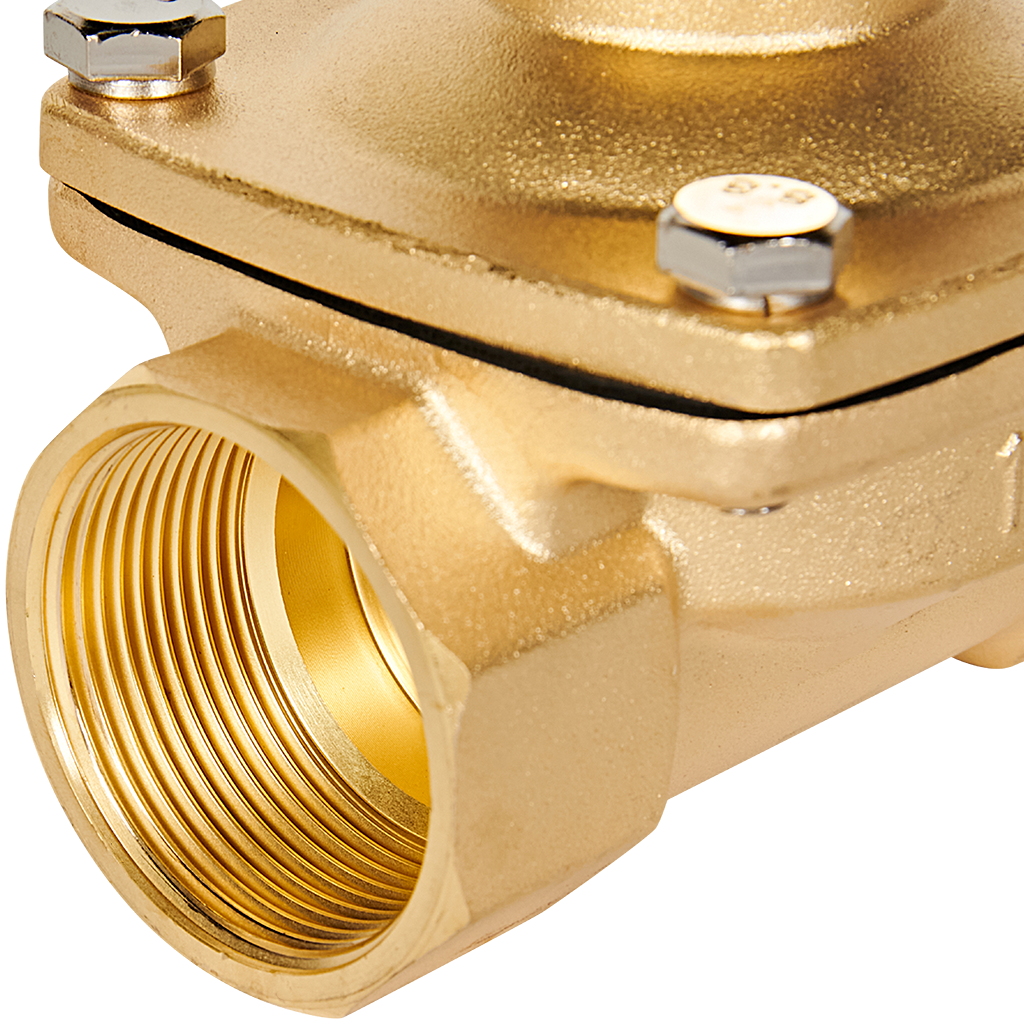

- Стандартный присоединительный размер: Резьбовое соединение G1 1/2 (дюймовая трубная резьба) обеспечивает простой монтаж в большинство типовых трубопроводных систем.
Технические характеристики
| Модель | SSV-0020-220040 |
| Тип клапана | Соленоидный (электромагнитный), прямого действия |
| Исходное состояние | Нормально открытый (НО) |
| Напряжение питания | 220 В, переменный ток (AC) |
| Присоединительная резьба | G1 1/2" (внутренняя) |
| Рабочая среда | Вода, масло, воздух, нейтральные газы |
| Материал корпуса | Латунь |
| Материал мембраны/уплотнений | NBR (нитрил-бутадиеновый каучук) |
| Максимальное рабочее давление | До 10 бар |
| Температура рабочей среды | От 0°C до +120°C |
| Класс защиты | IP65 (защита от пыли и струй воды) |
Области применения
Электромагнитный клапан STOUT SSV-0020-220040 нашел широкое применение благодаря своей надежности и универсальности:
- Системы водоснабжения и отопления: Управление подачей воды в котлах, бойлерах, узлах обвязки.
- Промышленная автоматика: Управление технологическими линиями, подача жидкостей и газов в станках и аппаратах.
- Орошение и полив: Автоматическое управление секторами полива в сельском хозяйстве и ландшафтных системах.
- Пневматические системы: Дистанционное управление потоками сжатого воздуха.
- Моечное и очистное оборудование: Управление подачей воды и моющих растворов.
Комплектация и монтаж
Устройство поставляется в собранном виде, готовом к установке. Для монтажа необходимо врезать клапан в разрыв трубопровода с помощью резьбового соединения G1 1/2, обеспечив герметичность с помощью уплотнительных материалов (лента ФУМ, нить, паста). Электромагнитная катушка подключается к сети 220В через соответствующий контроллер, таймер или датчик. Рекомендуется устанавливать перед клапаном фильтр грубой очистки для защиты седла и мембраны от механических примесей.
Выбирая соленоидный клапан STOUT SSV-0020-220040, вы получаете оптимальное сочетание европейского качества, функциональности и доступной цены для автоматизации ваших систем.
