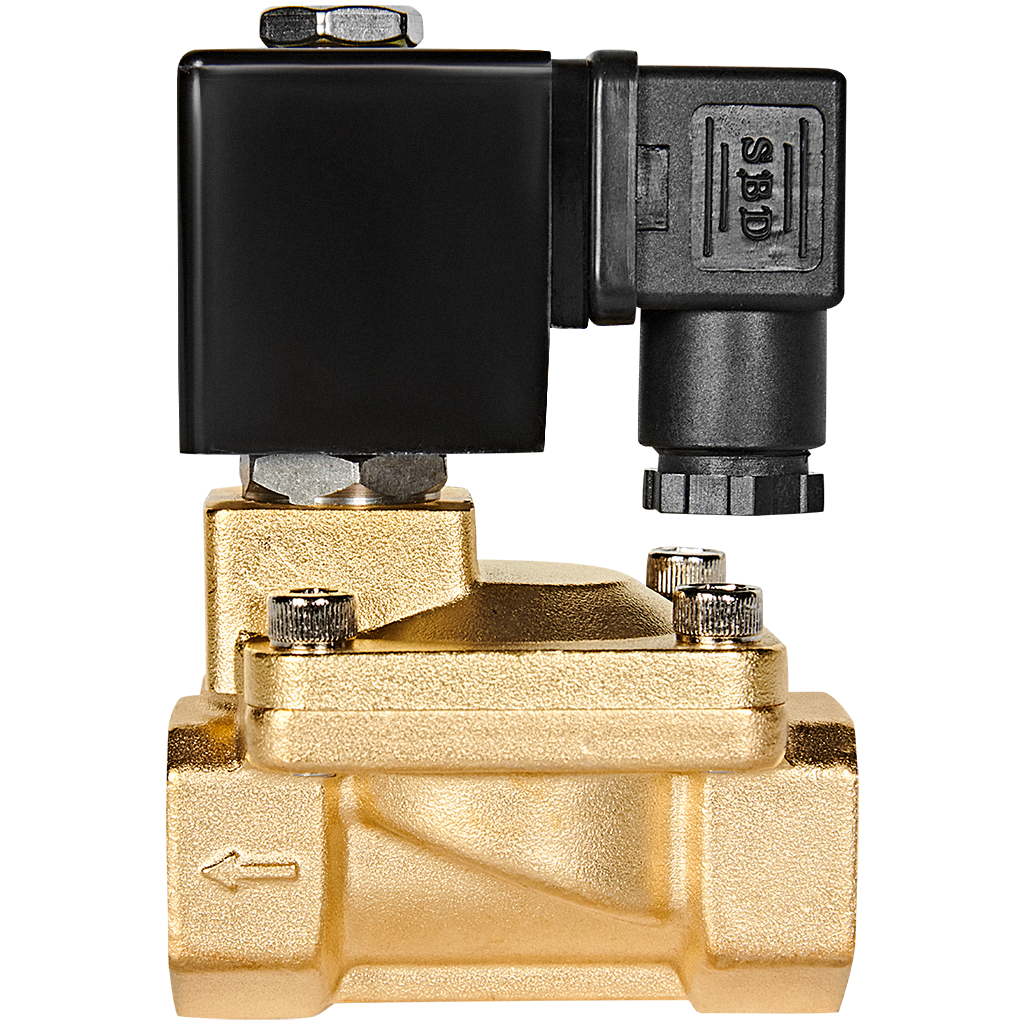

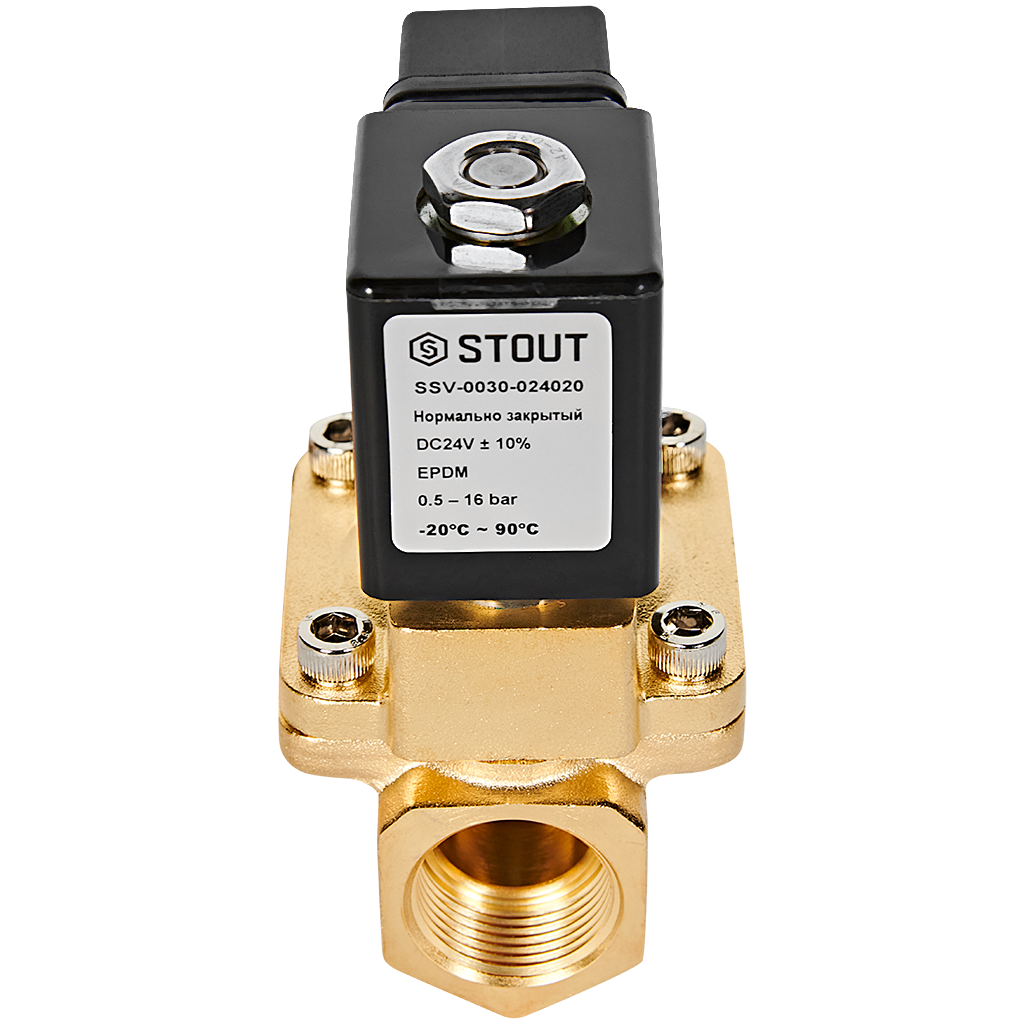

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 24В G3/4 SSV-0030-024020
Надежное автоматическое управление потоками
Электромагнитный клапан STOUT SSV-0030-024020 – это двухпозиционный соленоидный клапан нормально закрытого типа (НЗ), предназначенный для точного и надежного автоматического управления потоками различных сред в системах водоснабжения, отопления, пневматики и технологических линиях.
Принцип работы и преимущества пилотного управления
Клапан относится к устройствам непрямого (пилотного) действия. Это означает, что для управления основным потоком используется энергия самой рабочей среды, что позволяет управлять мощными потоками с помощью малогабаритной электромагнитной катушки.
Принцип действия: Основной поток перекрывается подвижной мембраной. Управляющая катушка (соленоид) воздействует не напрямую на мембрану, а на небольшой пилотный канал. При подаче напряжения 24В сердечник открывает этот канал, вызывая перепад давления в надмембранной полости. Под действием этого перепада мембрана поднимается, открывая основной проход для среды.
Ключевые преимущества такого решения:
- Низкое энергопотребление: Катушка малой мощности управляет значительными расходами.
- Высокая надежность: Меньшая нагрузка на электромагнитный привод увеличивает срок службы.
- Работа при нулевом перепаде давления: Многие клапаны пилотного действия требуют минимального перепада для открытия/закрытия.
Сфера применения
Клапан предназначен для работы со средами, не агрессивными к материалам его конструкции:
- Вода (холодная и горячая)
- Сжатый воздух и другие нейтральные газы
- Масла и другие неагрессивные жидкости
- Пар (при условии совместимости температурных режимов)
Идеально подходит для систем автоматического полива, управления котлами, наполнения и слива емкостей, вентиляции и пневмоавтоматики.
Технические характеристики
| Модель | SSV-0030-024020 |
| Тип действия | Непрямое (пилотное), нормально закрытый (НЗ) |
| Присоединение | Резьбовое, G3/4" (наружная резьба) |
| Рабочее напряжение | 24 В постоянного тока (DC) |
| Класс защиты катушки | IP65 (стандартно для серии STOUT) |
| Материал корпуса | Латунь |
| Материал мембрары/уплотнений | NBR (нитрил-бутадиеновый каучук), подходит для широкого спектра сред |
| Максимальное рабочее давление | До 10 бар (уточняйте в спецификации) |
| Температура рабочей среды | От -10°C до +110°C (зависит от уплотнений) |
Конструктивные особенности STOUT SSV-0030
- Прочный латунный корпус: Обеспечивает долговечность и устойчивость к механическим воздействиям.
- Съемная катушка: Конструкция позволяет легко заменить катушку, не демонтируя клапан с трубопровода.
- Ручной дублер: Наличие кнопки или рычага для ручного открытия клапана в случае отсутствия питания.
- Встроенный фильтр: Защищает пилотный канал от загрязнений, повышая надежность работы (в зависимости от исполнения).
Комплектация и монтаж
Клапан поставляется готовым к установке. Для монтажа необходимо обеспечить корректное направление потока (указано стрелкой на корпусе), надежное резьбовое соединение с уплотнением и подачу постоянного напряжения 24В на клеммы катушки. Рекомендуется устанавливать перед клапаном фильтр тонкой очистки для увеличения ресурса работы.
Соленоидный клапан STOUT SSV-0030-024020 – это оптимальное сочетание цены, надежности и функциональности для задач автоматизации. Его пилотная схема управления делает его энергоэффективным решением для систем, где требуется управление значительными потоками воды, воздуха или масла с помощью низковольтных цепей управления 24В. Бренд STOUT гарантирует стабильное качество и соответствие заявленным техническим параметрам.
