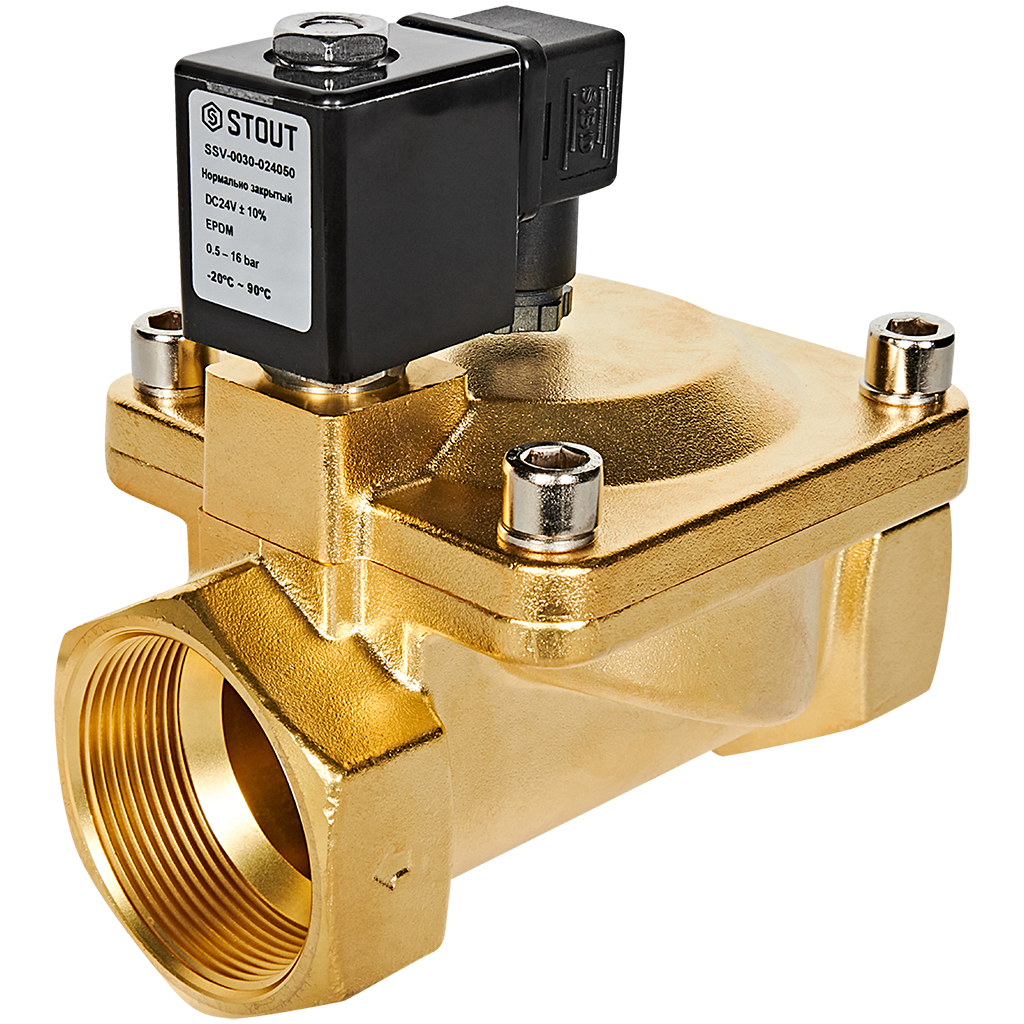

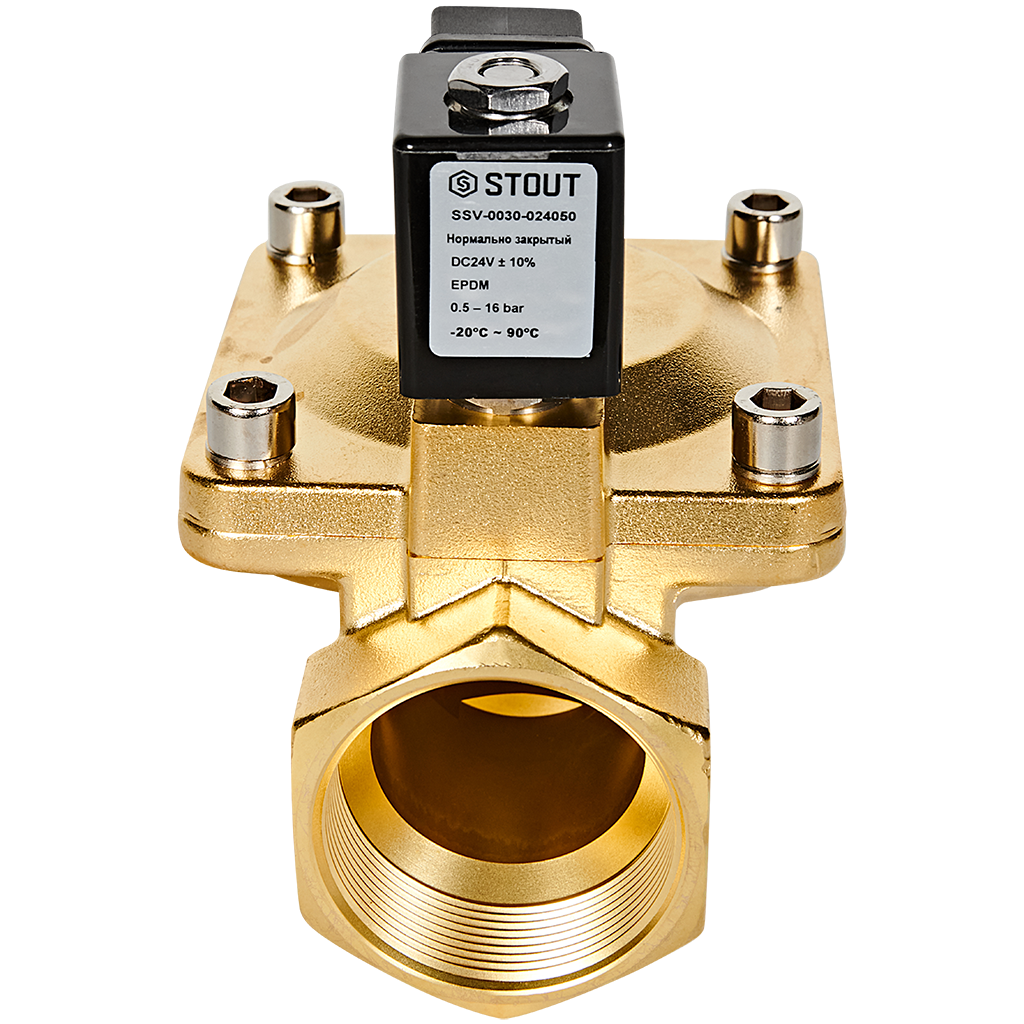

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 24В G2 SSV-0030-024050
Назначение и особенности
Электромагнитный клапан STOUT SSV-0030-024050 — это двухпозиционный нормально закрытый (НЗ) клапан, предназначенный для автоматического управления потоками неагрессивных сред в системах водоснабжения, отопления, пневматики и в технологических линиях. Благодаря конструкции непрямого (пилотного) действия, он обеспечивает высокую надежность и стабильную работу даже при низком перепаде давления на входе, потребляя при этом минимальную электрическую мощность.
Модель с условным проходом DN 50 (G2") и рабочим напряжением катушки 24В постоянного тока идеально подходит для интеграции в системы автоматики с источниками питания низкого напряжения, что повышает общую электробезопасность установки.
Принцип работы и преимущества пилотного управления
Клапан относится к соленоидным клапанам мембранного типа с пилотным каналом. Основной поток перекрывается эластичной мембраной, а управление ее положением осуществляется через малый перепускной (пилотный) канал.
- В нормальном состоянии (без напряжения): Пилотный канал закрыт соленоидным сердечником. Давление в надмембранной полости удерживает мембрану, плотно прижимая ее к основному седлу — клапан закрыт.
- При подаче напряжения 24В: Сердечник втягивается, открывая пилотный канал. Давление над мембраной стравливается, и под действием давления среды мембрана поднимается, открывая основной проток — клапан открывается.
Такая конструкция обеспечивает ключевые преимущества:
- Высокая мощность управления потоком при малой мощности соленоида.
- Надежное перекрытие потока под давлением.
- Минимальный перепад давления для срабатывания (обычно от 0.5 бар).
- Длительный срок службы катушки и всего механизма.
Сфера применения
Клапан STOUT SSV-0030-024050 применяется для дистанционного или программного управления подачей следующих сред:
- Вода (холодная, горячая, очищенная) в системах полива, водоподготовки, мойках.
- Сжатый воздух и нейтральные газы в пневмоавтоматике.
- Масла и другие неагрессивные жидкости в гидравлических контурах и системах смазки.
- Пар низкого давления (при условии совместимости материалов).
Технические характеристики
| Модель | SSV-0030-024050 |
| Тип действия | Непрямое (пилотное), нормально закрытый (НЗ) |
| Условный проход (DN) | 50 мм |
| Присоединение | Резьба внутренняя G2" |
| Рабочее напряжение | 24 В постоянного тока (DC) |
| Класс защиты катушки | IP65 (стандартно) |
| Корпус | Латунь |
| Мембрана / Уплотнения | NBR (нитрил-бутадиеновый каучук) |
| Макс. рабочее давление | До 10 бар |
| Миним. перепад давления | От 0.5 бар |
| Температура среды | от 0°C до +90°C (для NBR) |
| Рабочее положение | Любое (рекомендуется монтаж катушкой вверх) |
Комплектация и монтаж
Клапан поставляется в сборе, готовым к установке. Для монтажа рекомендуется:
- Установить клапан в разрыв трубопровода с учетом направления потока (указано стрелкой на корпусе).
- Использовать уплотнительный материал (лен, нить, пасту) только на резьбе, избегая его попадания в проточную часть.
- Обеспечить защиту электрического подключения от влаги, используя штатный гермоввод.
- Перед первым пуском рекомендуется установить перед клапаном фильтр грубой очистки для защиты пилотного канала от загрязнений.
Почему выбирают электромагнитный клапан STOUT SSV-0030?
Клапаны STOUT серии SSV — это оптимальное сочетание европейского качества контроллинга и доступной цены. Модель SSV-0030-024050 отличается надежностью, энергоэффективностью и универсальностью, что делает ее предпочтительным выбором для инженеров и монтажников при создании современных систем автоматизации. Гарантия от производителя и наличие на складе позволяют быстро и без рисков реализовывать проекты любой сложности.
