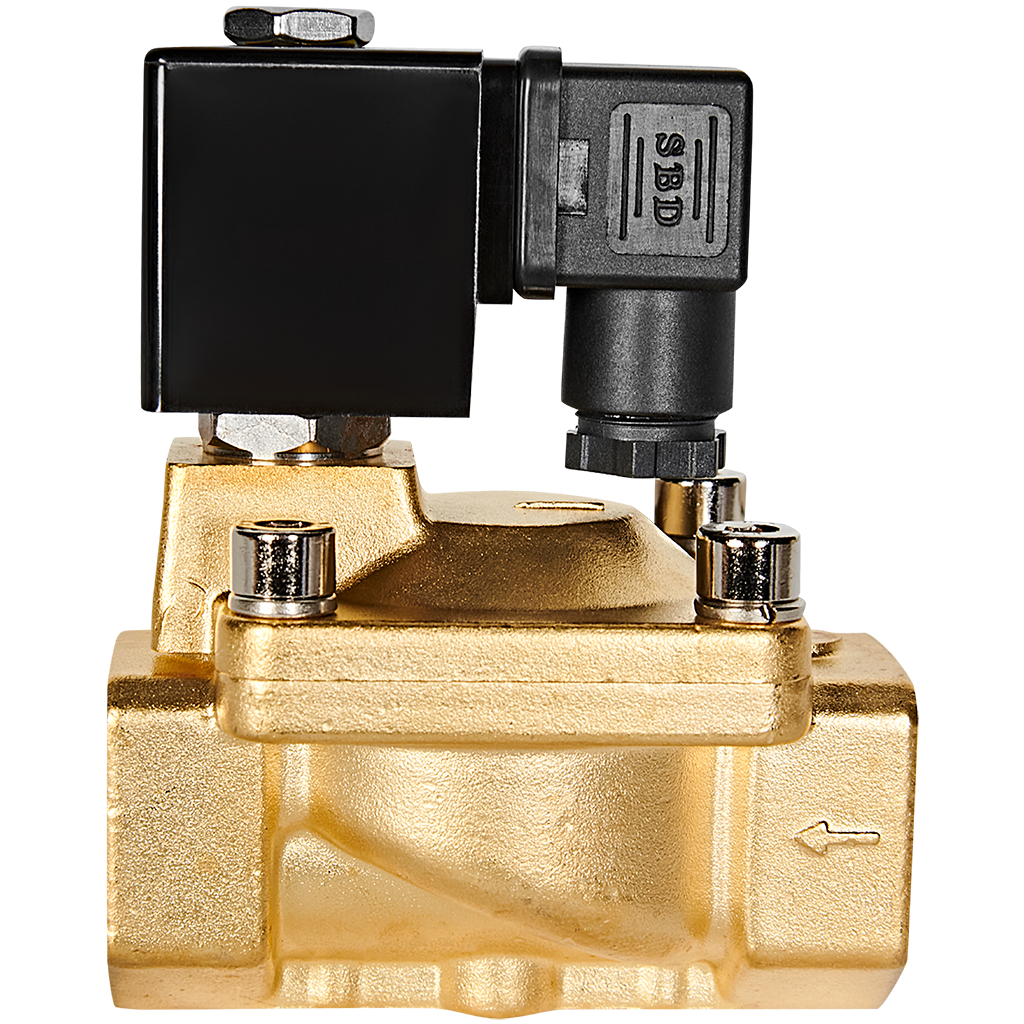

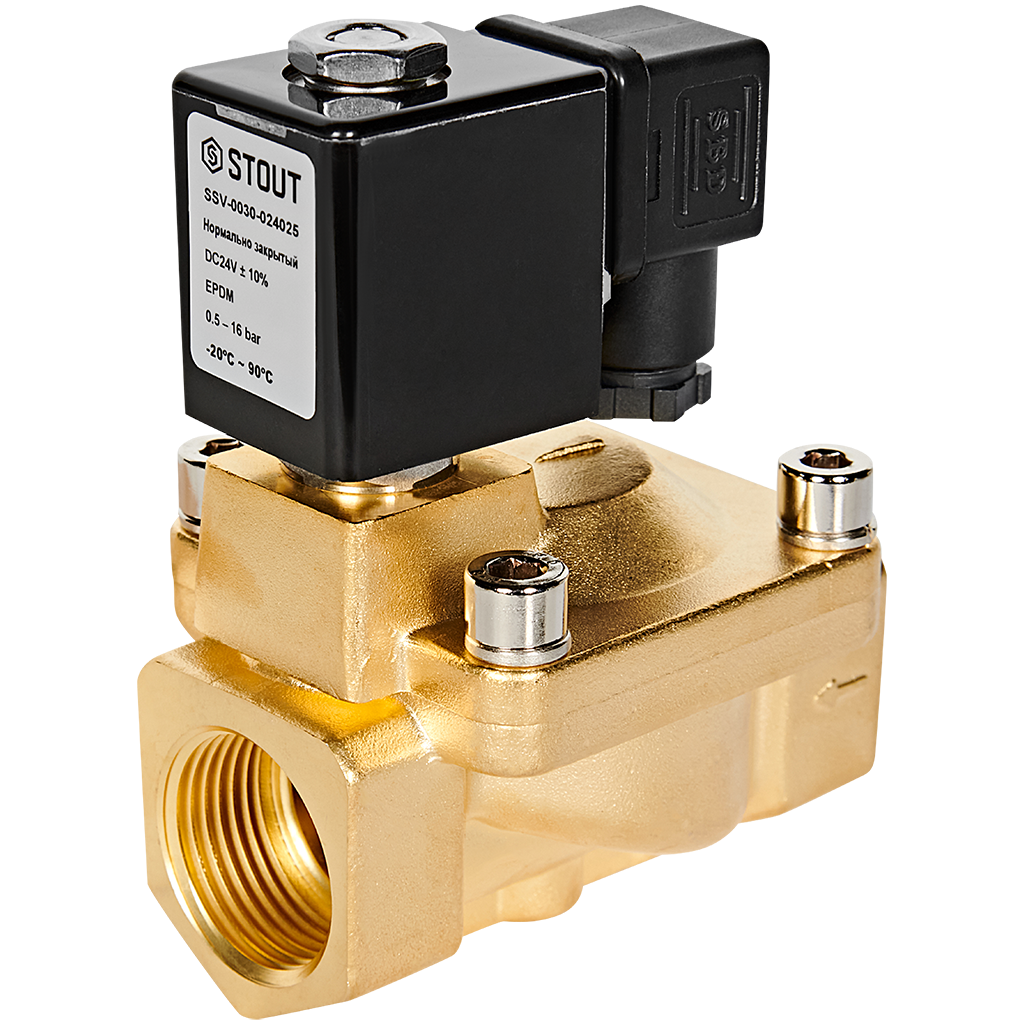

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 24В G1 SSV-0030-024025
Назначение и область применения
Электромагнитный клапан STOUT SSV-0030-024025 — это двухпозиционный соленоидный клапан нормально закрытого типа (НЗ), предназначенный для автоматического управления потоками рабочих сред в системах водоснабжения, отопления, пневматики и в технологических линиях. Устройство обеспечивает дистанционное и точное перекрытие потока по электрическому сигналу.
Клапан используется для работы со средами, не агрессивными к материалам его конструкции: вода, воздух, инертные газы, масла и другие нейтральные жидкости и газы.
Принцип работы клапана непрямого (пилотного) действия
Конструкция клапана STOUT SSV-0030 основана на принципе пилотного управления, что позволяет управлять значительным расходом среды с помощью маломощной соленоидной катушки.
- Исходное состояние (без напряжения): Основная мембрана плотно прижата к седлу, перекрывая основной проток. Управляющий пилотный канал закрыт сердечником соленоида.
- При подаче напряжения 24В: Соленоид втягивает сердечник, открывая пилотный канал. Давление в надмембранной полости стравливается, и за счет разницы давлений основная мембрана поднимается, открывая основной проход для среды.
- При снятии напряжения: Пружина возвращает сердечник, закрывая пилотный канал. Давление над мембраной восстанавливается через специальное отверстие, мембрана опускается и герметично закрывает основной проток.
Такая конструкция обеспечивает высокую надежность и требует минимального усилия от электромагнита.
Конструктивные особенности и преимущества
- Тип действия: Непрямое (пилотное), нормально закрытый (НЗ).
- Корпус: Изготовлен из качественной латуни, что обеспечивает коррозионную стойкость и длительный срок службы. Мембрана: Эластомерная, рассчитанная на работу с широким диапазоном температур и нейтральных сред.
- Катушка соленоида: Рабочее напряжение 24В переменного тока (AC). Имеет компактные размеры, класс защиты IP65, что позволяет использовать ее в условиях повышенной влажности.

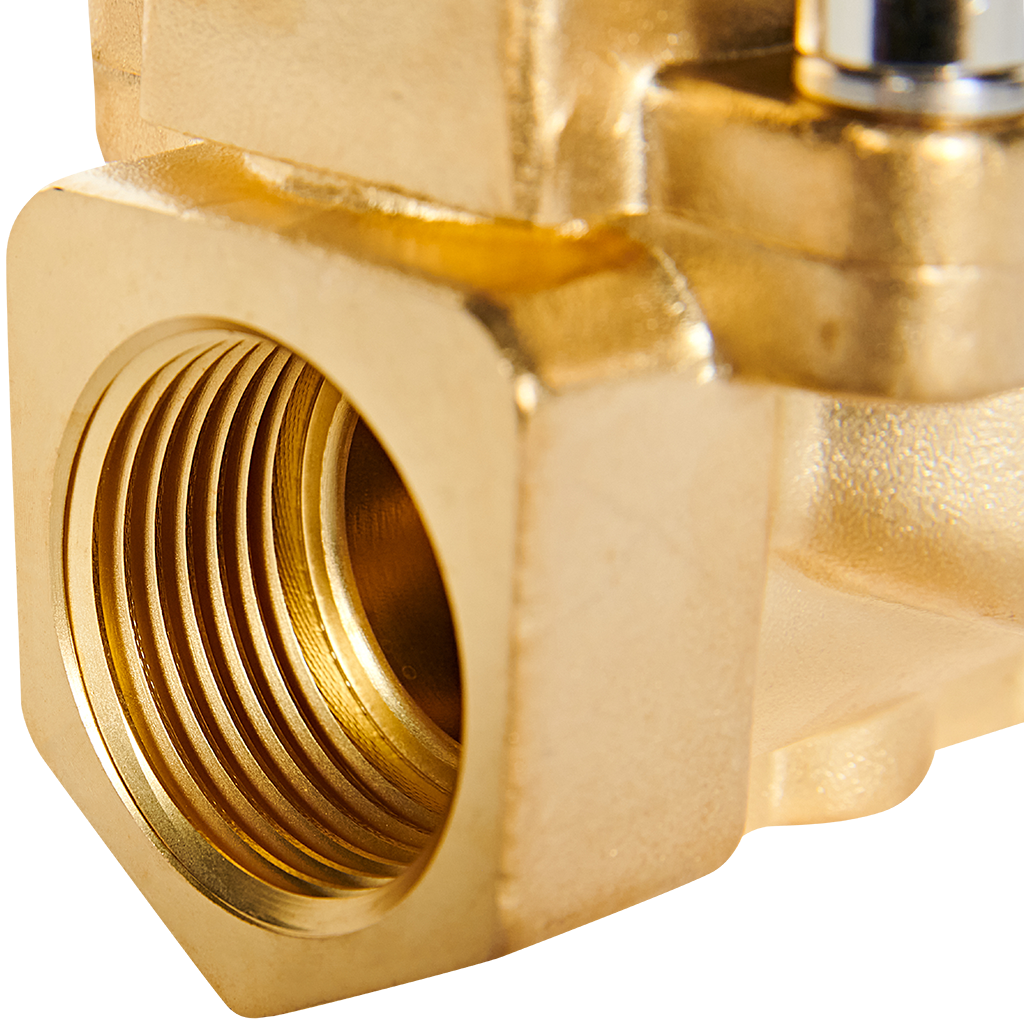

- Присоединение: Резьбовое соединение G1 (1 дюйм).
- Универсальное крепление катушки: Стандартный разъем позволяет при необходимости легко заменить катушку.
Технические характеристики
| Модель | STOUT SSV-0030-024025 |
| Тип клапана | Соленоидный, электромагнитный, 2/2-ходовой |
| Принцип действия | Непрямой (пилотный), нормально закрытый (НЗ) |
| Присоединение | Резьба G1" (внутренняя) |
| Рабочая среда | Вода, воздух, инертные газы, масла (неагрессивные) |
| Рабочее напряжение | 24V AC (50/60 Гц) |
| Потребляемая мощность | ~ 5 ВА |
| Класс защиты катушки | IP65 |
| Макс. рабочее давление | До 10 бар |
| Диапазон рабочих температур | 0°C ... +80°C |
| Материал корпуса | Латунь |
| Материал мембраны/уплотнений | NBR (нитрил-бутадиеновый каучук) |
Области применения
Электромагнитный клапан STOUT SSV-0030-024025 идеально подходит для автоматизации следующих систем:
- Водоснабжение и полив: Управление подачей воды в системах автоматического полива, мойках, наполнении резервуаров.
- Отопление и вентиляция: Управление циркуляцией теплоносителя в контурах, подпиткой систем.
- Промышленная автоматика: Управление потоками сжатого воздуха, технологических жидкостей и газов в станках и производственных линиях.
- Оборудование для пищевой промышленности: Управление подачей воды и нейтральных жидкостей (при условии совместимости среды с материалами клапана).
Комплектация и монтаж
Устройство поставляется в сборе, готовое к установке. Для монтажа необходимо врезать клапан в разрыв трубопровода с помощью резьбового соединения G1, обеспечив направление потока согласно стрелке на корпусе. Подключение электрической части осуществляется к клеммам катушки (24V AC). Рекомендуется устанавливать перед клапаном фильтр для защиты от механических примесей.
