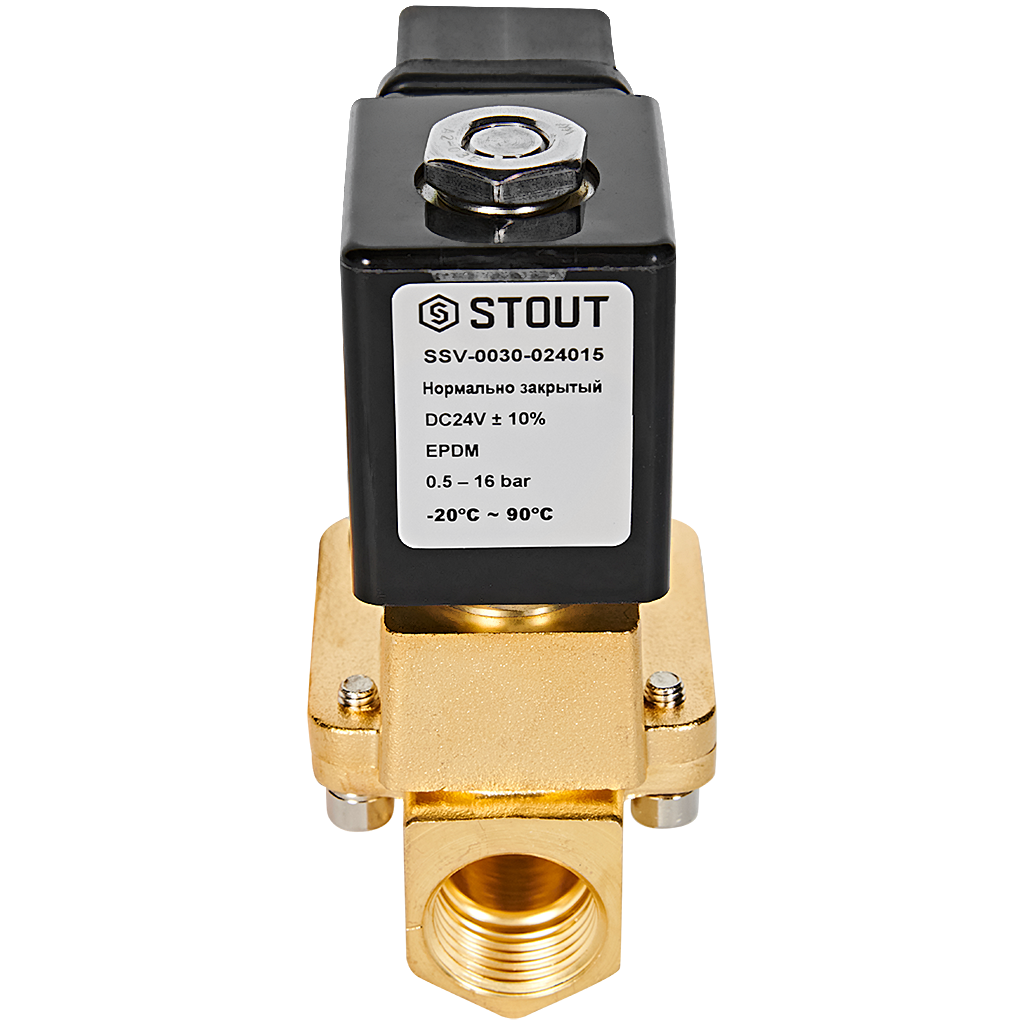

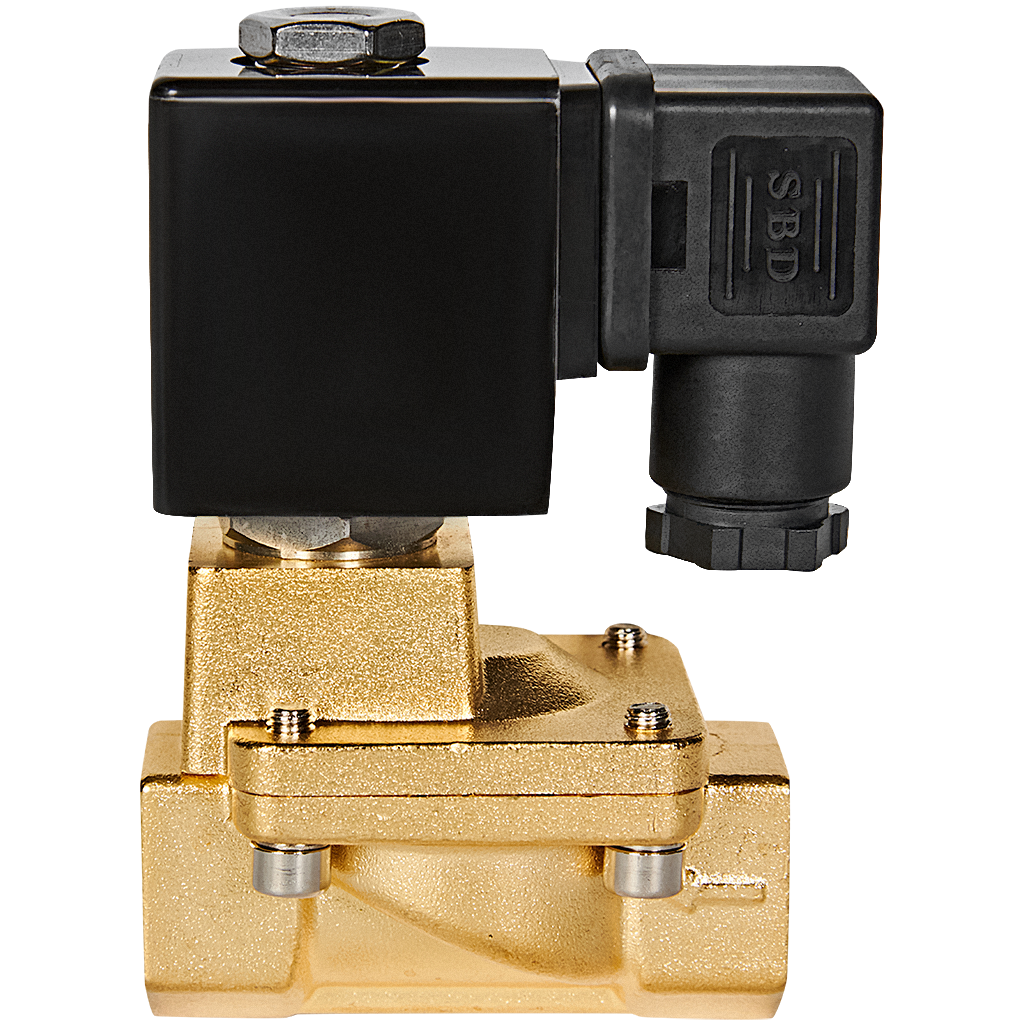

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 24В G1/2 SSV-0030-024015
Электромагнитный клапан STOUT SSV-0030-024015 — это двухпозиционный соленоидный клапан нормально закрытого типа (НЗ), предназначенный для автоматического управления потоками рабочих сред в системах водоснабжения, отопления, пневматики и других инженерных системах.
Назначение и область применения
Клапан предназначен для дистанционного или автоматического перекрытия потока среды, не агрессивной к материалам его конструкции. Идеально подходит для управления:
- Водой (холодной и горячей) в системах полива, водоподготовки, мойках.
- Сжатым воздухом и другими нейтральными газами в пневмосистемах.
- Маслами и другими неагрессивными жидкостями в гидравлических контурах и системах смазки.
Принцип работы и конструктивные особенности
Клапан STOUT SSV-0030 работает по принципу непрямого (пилотного) действия. Это означает, что для управления основным потоком используется энергия самой рабочей среды, что позволяет создавать компактные устройства с высокими пропускными способностями при малой мощности катушки.
Как это работает:
- В исходном состоянии (без напряжения) пилотный канал закрыт соленоидным сердечником. Давление в надмембранной полости удерживает основную мембрану прижатой к седлу, перекрывая основной проток — клапан закрыт (НЗ).
- При подаче напряжения 24В постоянного тока на катушку соленоида, сердечник втягивается, открывая пилотный (управляющий) канал малого сечения.
- Через этот канал среда из надмембранной полости стравливается в выходную линию, давление над мембраной падает.
- Под действием давления на входе основная мембрана поднимается, открывая рабочее седло клапана и обеспечивая полный проток среды.
- При снятии напряжения пилотный канал закрывается, давление над мембраной восстанавливается через специальное отверстие, и мембрана возвращается в исходное положение, надежно перекрывая поток.
Такая конструкция обеспечивает высокую надежность, минимальное энергопотребление и устойчивую работу даже при незначительном перепаде давления.
Ключевые преимущества модели SSV-0030-024015
- Нормально закрытый (НЗ): Безопасное состояние — «закрыт». Открывается только при подаче управляющего сигнала.
- Низкое энергопотребление: Катушка на 24В постоянного тока (DC) обеспечивает стабильную работу и совместимость с низковольтными системами управления (контроллеры, таймеры, датчики).

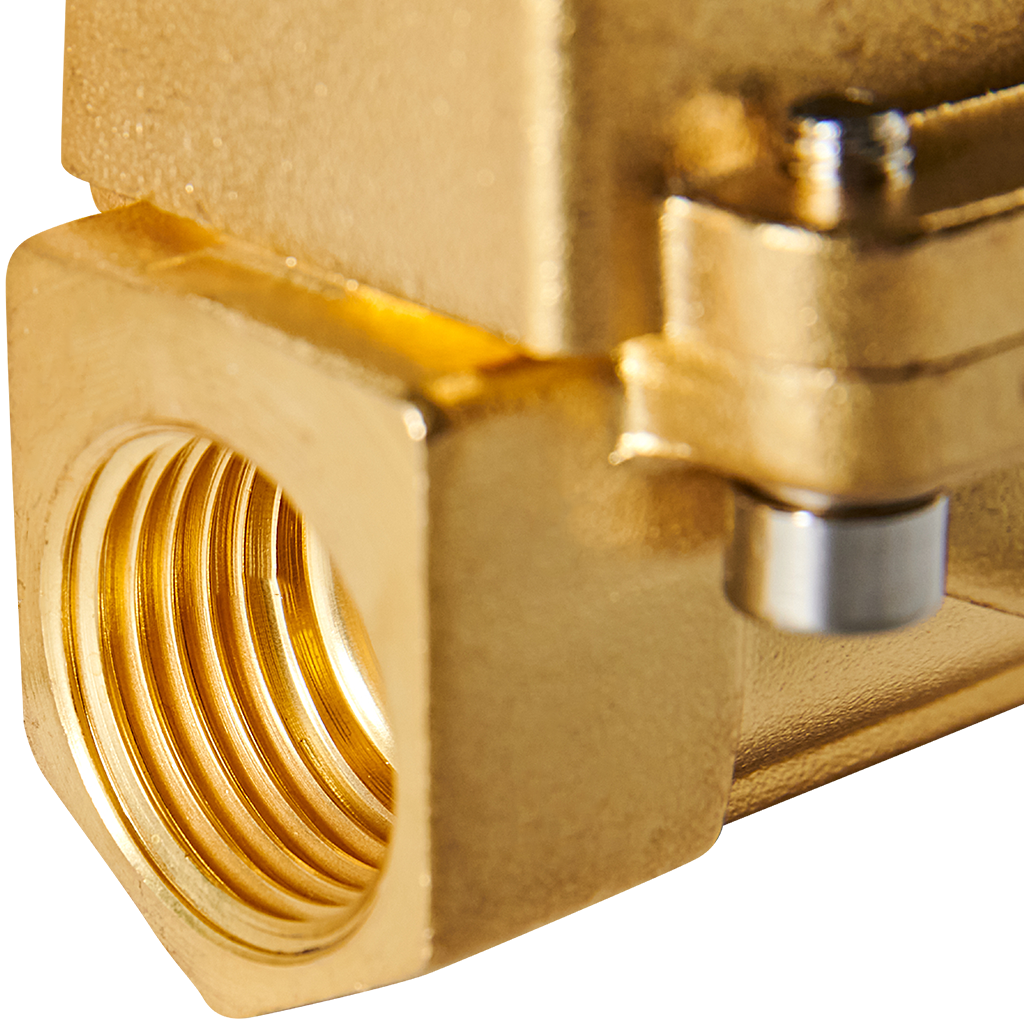

- Универсальное присоединение: Резьба G1/2" (полдюйма) — стандартный и широко распространенный размер для интеграции в различные трубопроводные системы.
- Надежность и долговечность: Корпус из нержавеющей стали или латуни (в зависимости от модификации), качественная эластичная мембрана.
- Требование к минимальному перепаду давления: Для уверенного открытия и закрытия клапану необходим перепад давления между входом и выходом (обычно от 0.2 до 1 бар). Это важная особенность клапанов пилотного действия.
Технические характеристики
| Модель | SSV-0030-024015 |
| Тип действия | Непрямое (пилотное), нормально закрытый (НЗ) |
| Присоединение | Резьба G1/2" (наружная/внутренняя) |
| Рабочая среда | Вода, воздух, инертные газы, масла (неагрессивные к материалам клапана) |
| Управляющее напряжение | 24V DC |
| Потребляемая мощность | ~ 8 Вт |
| Класс защиты катушки | IP65 (стандартно, уточняйте для конкретной модификации) |
| Макс. рабочее давление | До 10 бар (1.0 МПа) |
| Температура среды | 0°C ... +90°C (для воды) |
| Материалы корпуса | Латунь, нержавеющая сталь |
| Материалы мембраны/уплотнений | NBR (нитрил-бутадиеновый каучук), EPDM, FKM (Viton) — в зависимости от исполнения |
Комплектация и монтаж
Клапан поставляется готовым к установке. Для монтажа необходимо обеспечить подачу управляющего напряжения 24В DC через соответствующий разъем. Установка на трубопровод производится с использованием стандартных уплотнительных материалов (лента ФУМ, нить, уплотнительная паста) в соответствии с направлением стрелки на корпусе клапана. Рекомендуется установка фильтра тонкой очистки перед клапаном для защиты пилотного канала от загрязнений.
Электромагнитный клапан STOUT SSV-0030-024015 — это оптимальное решение для задач автоматизации, где требуется надежное и энергоэффективное дистанционное управление потоком жидкости или газа.
