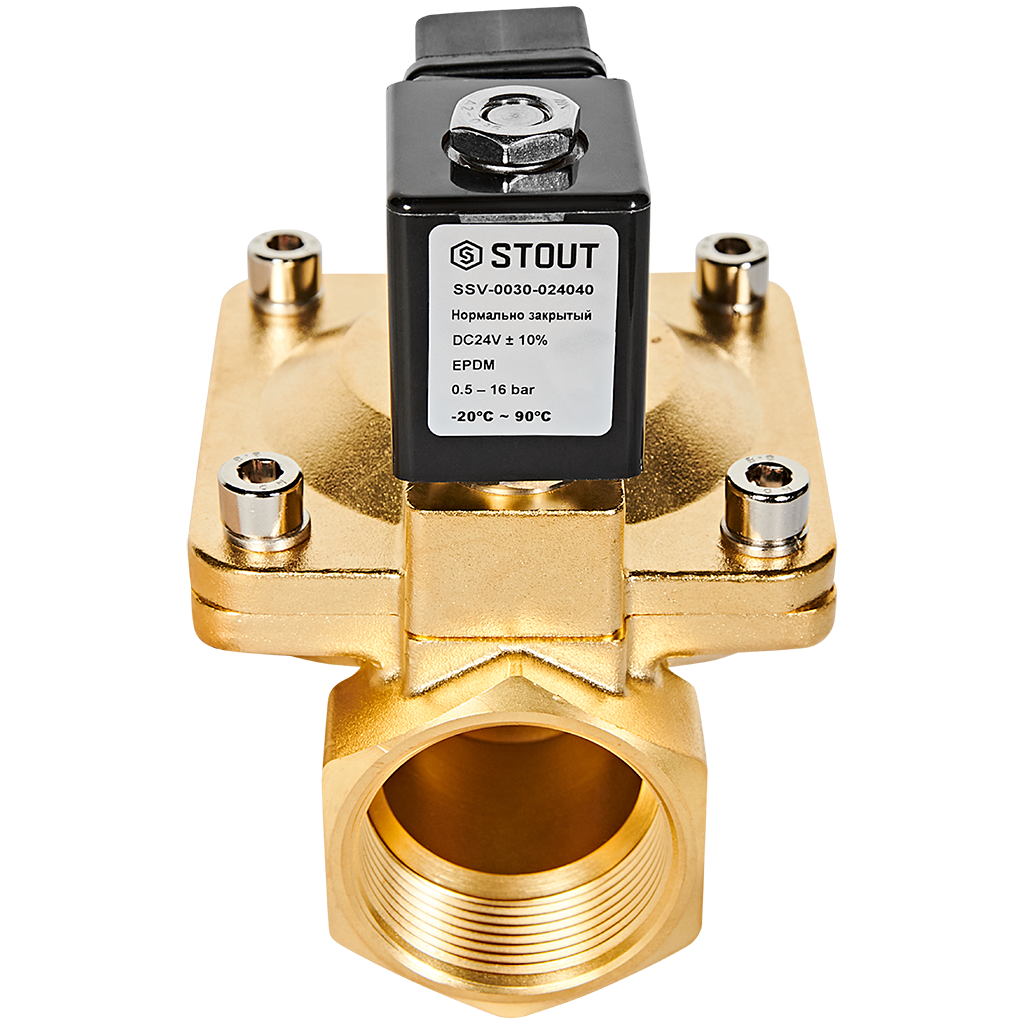

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 24В G1 1/2 SSV-0030-024040
Электромагнитный клапан STOUT SSV-0030-024040 — это двухпозиционный соленоидный клапан нормально закрытого типа (НЗ), предназначенный для эффективного и надежного автоматического управления потоками рабочих сред в системах водоснабжения, отопления, пневматики и в технологических линиях.
Принцип работы и преимущества пилотного управления
Клапан относится к устройствам непрямого (пилотного) действия. Это означает, что для управления основным потоком среды используется энергия самого этого потока. За открытие и закрытие основного прохода отвечает гибкая мембрана, на которую воздействует перепад давления.
Как это работает: В нормальном состоянии (без напряжения) пилотный канал закрыт, давление удерживает мембрану в положении «закрыто». При подаче напряжения 24В на катушку соленоида открывается небольшой управляющий (пилотный) канал. Это вызывает сброс давления над мембраной, и под действием давления входной линии мембрана поднимается, открывая основной проток. Такая конструкция позволяет управлять мощными потоками с помощью маломощной электрокатушки, что повышает энергоэффективность и надежность устройства.
Ключевые особенности и технические характеристики
- Тип действия: Непрямое (пилотное), мембранное.
- Исходное положение: Нормально закрытый (НЗ). Клапан открывается только при подаче напряжения.
- Рабочее напряжение: 24 В постоянного или переменного тока (в зависимости от исполнения катушки). Безопасное низкое напряжение.

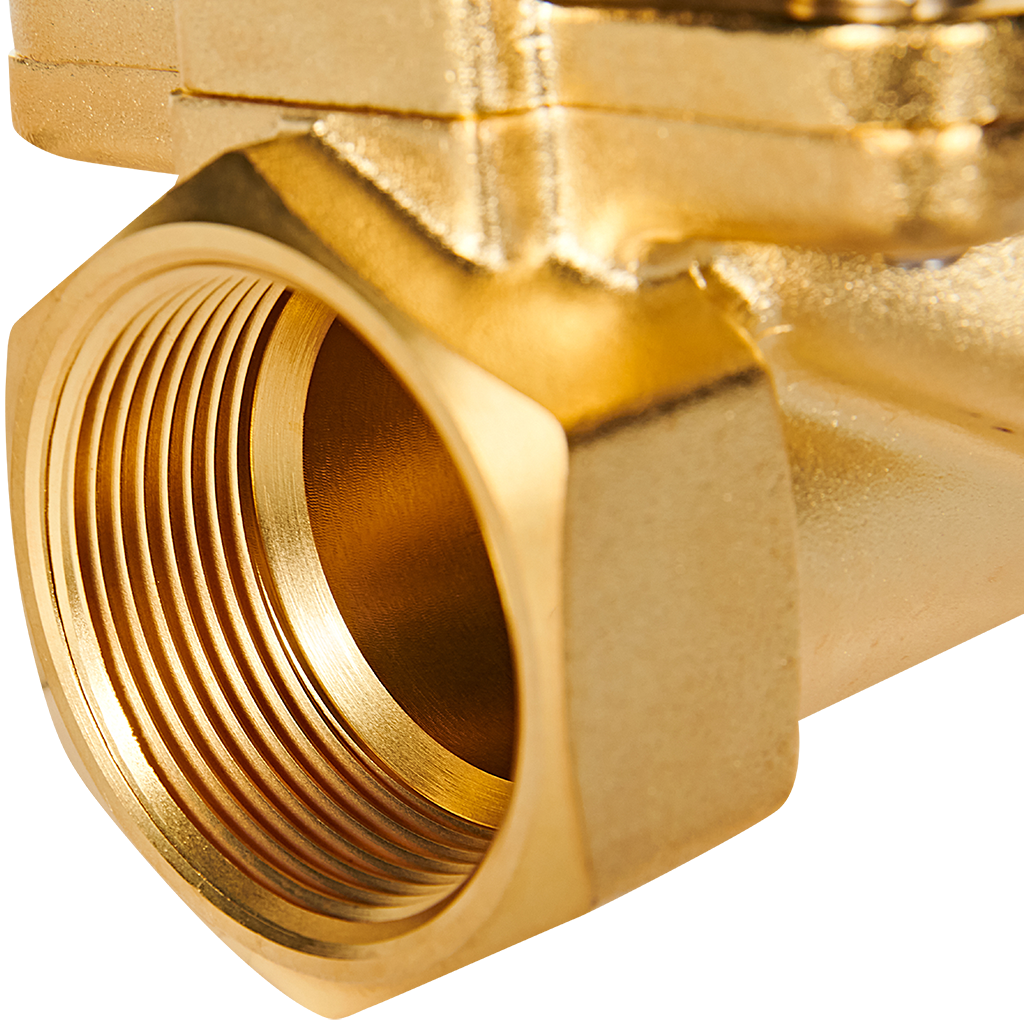

- Присоединение: Резьбовое, внутренняя резьба G1 1/2" (дюйм с половиной).
- Модель: SSV-0030 (нормально закрытая версия).
- Применяемые среды: Вода, воздух, инертные газы, масла и другие жидкости и газы, неагрессивные к материалам клапана (латунь, EPDM, PTFE).
- Преимущества: Высокая пропускная способность при компактных размерах, низкое энергопотребление, устойчивость к перепадам давления, длительный срок службы.
Сфера применения клапана STOUT SSV-0030
Данный соленоидный клапан нашел широкое применение в системах автоматизации благодаря своей универсальности и надежности:
- Системы полива и орошения: Автоматическое управление подачей воды.
- Промышленная автоматика: Управление технологическими линиями, подача воздуха в пневмоцилиндры.
- Котельные и отопление: Управление контурами, подпиткой систем.
- Моечное и очистное оборудование: Дозирование воды и моющих средств.
- Водоподготовка: Управление циклами промывки фильтров.
Комплектация и монтаж

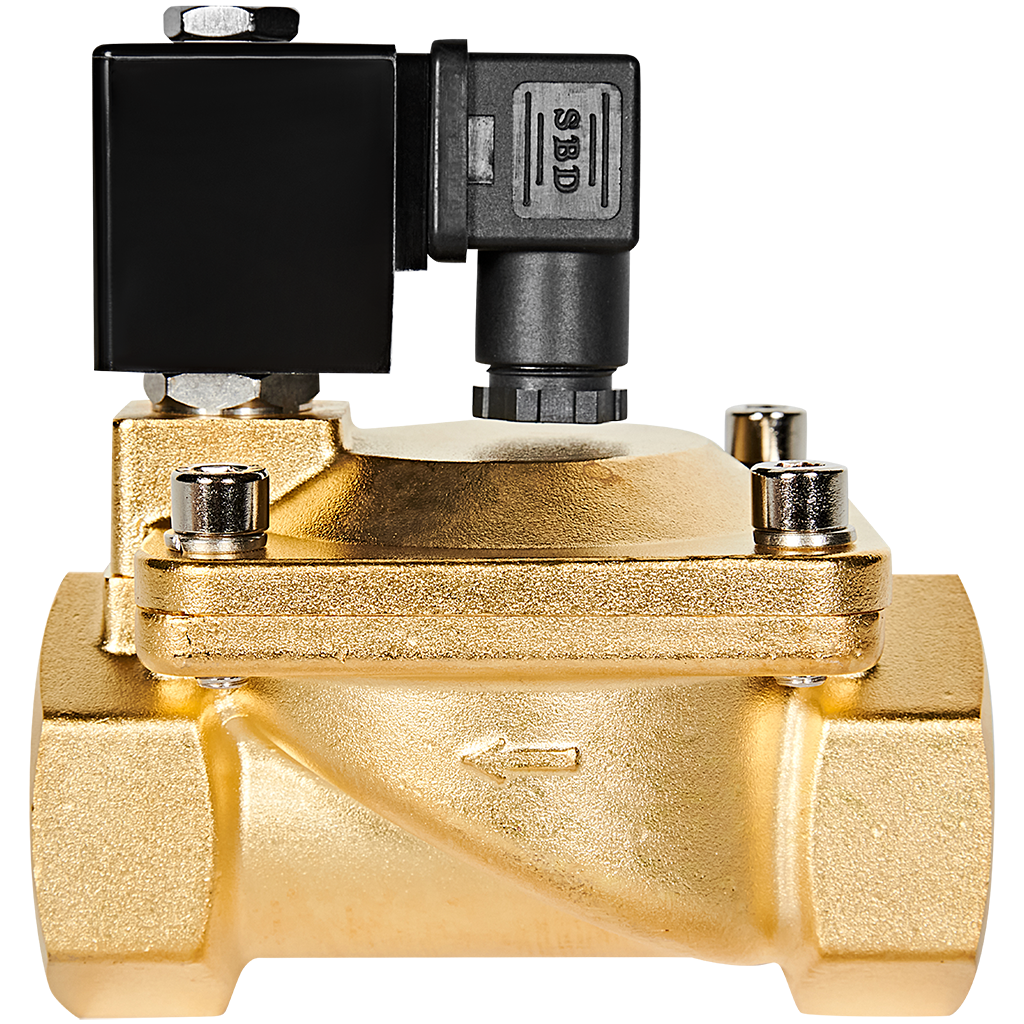

Клапан поставляется в сборе, готовый к установке. Для монтажа необходимо врезать его в разрыв трубопровода с помощью резьбового соединения G1 1/2", обеспечив направление потока согласно стрелке на корпусе. Подключение электрической части осуществляется к клеммам на катушке с соблюдением полярности (для постоянного тока). Рекомендуется устанавливать перед клапаном фильтр тонкой очистки для защиты пилотного канала от засорения.
Обратите внимание: Перед покупкой и установкой убедитесь в совместимости клапана с вашей рабочей средой, давлением и температурным режимом. Для сред, отличных от указанных, требуется консультация специалиста.
