Надежное автоматическое управление потоками

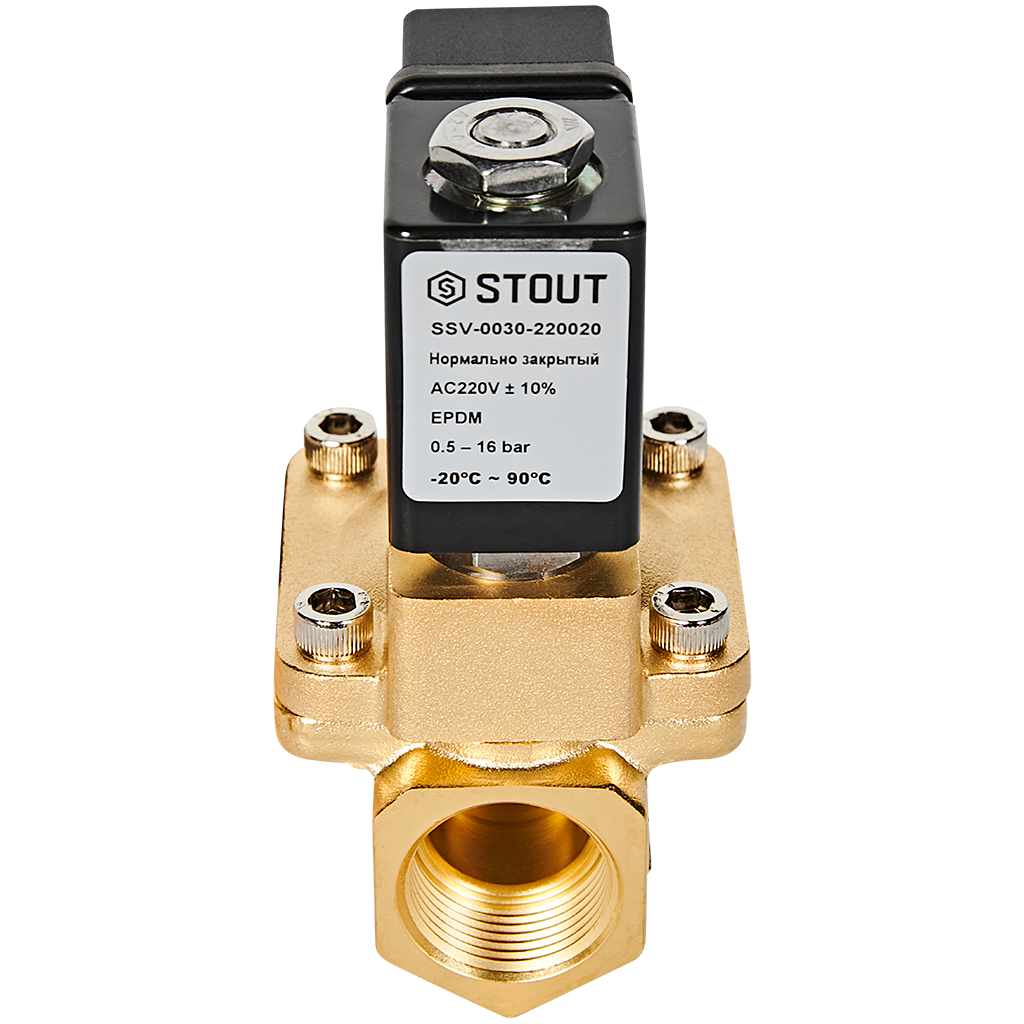

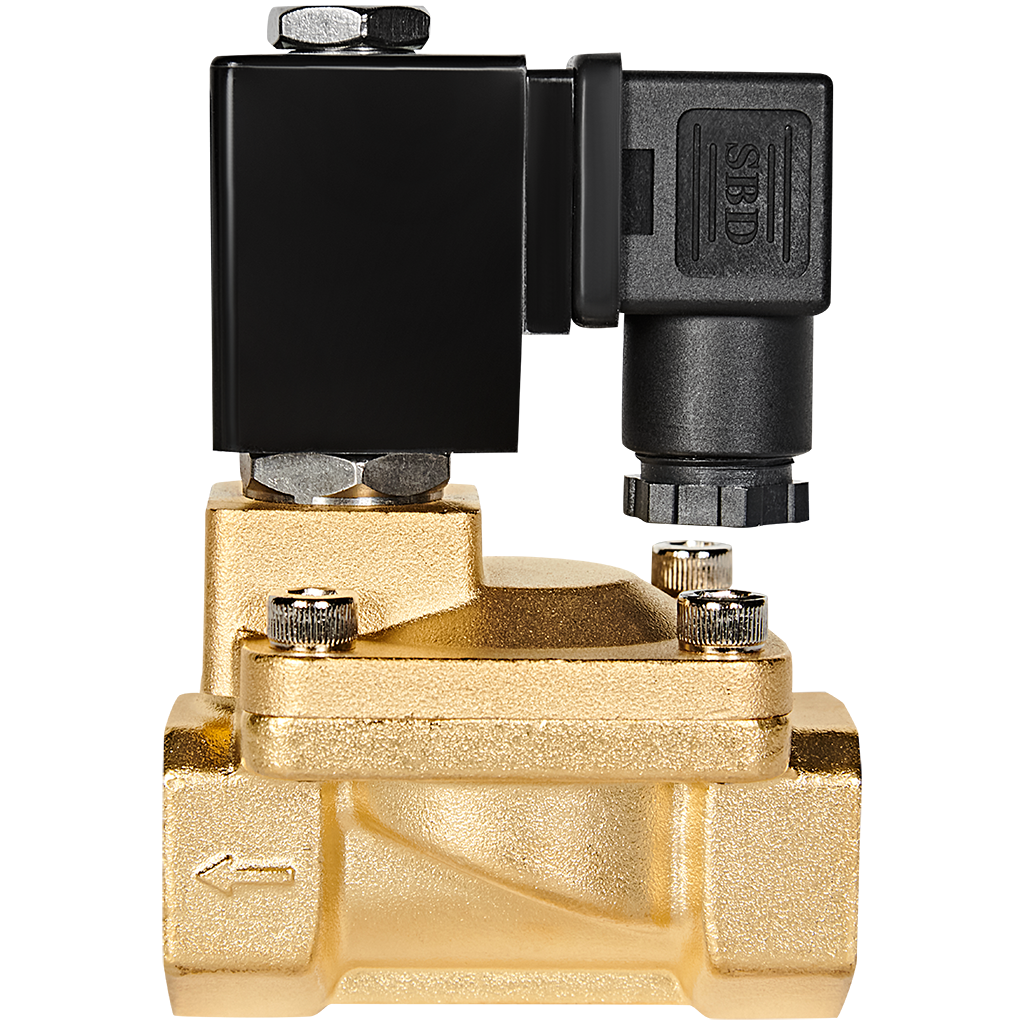

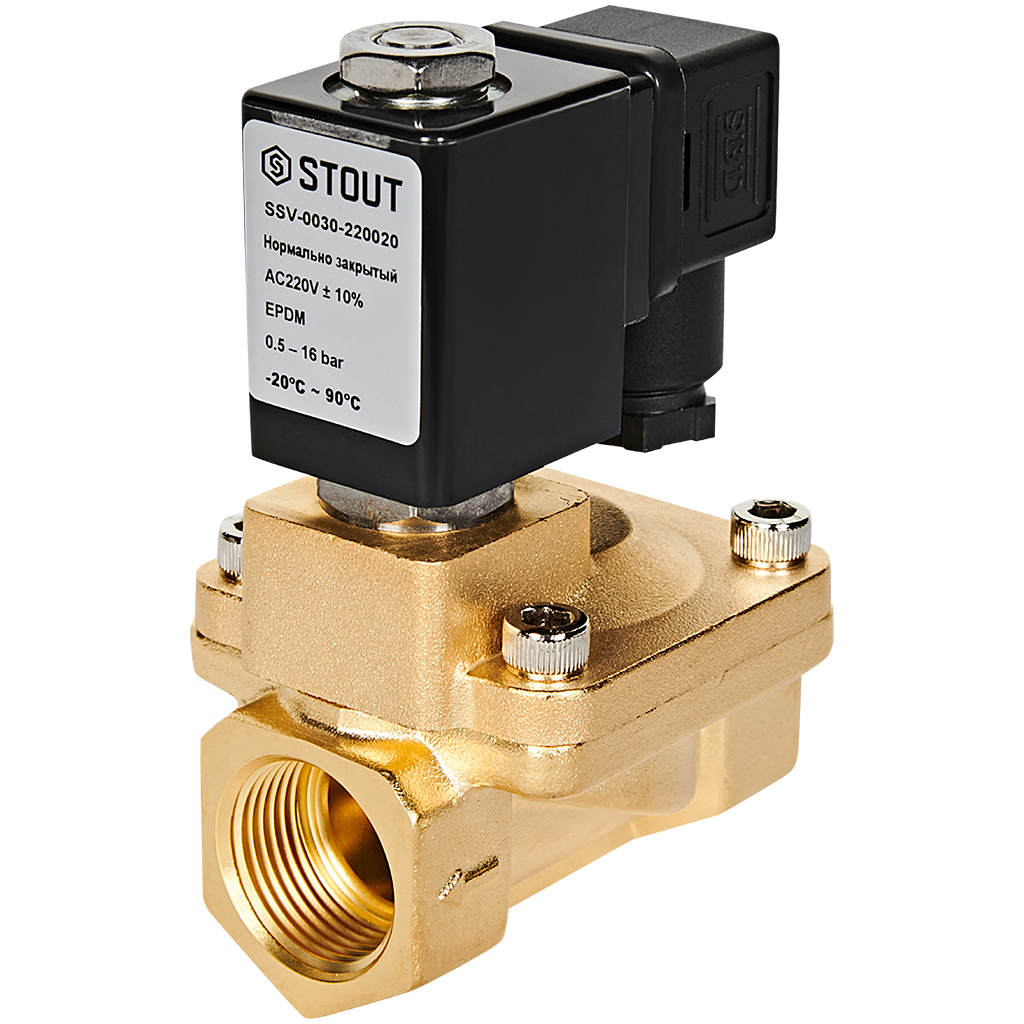

Электромагнитный клапан STOUT SSV-0030-220020 — это двухпозиционный соленоидный клапан нормально закрытого типа (НЗ), предназначенный для точного и надежного автоматического управления потоками различных сред в инженерных системах. Модель идеально подходит для интеграции в системы водоснабжения, отопления, пневматики, орошения и промышленной автоматики.

Принцип работы и преимущества пилотного управления

Клапан STOUT SSV-0030 работает по принципу непрямого (пилотного) действия, что обеспечивает высокую надежность и позволяет управлять потоками среды даже при минимальном перепаде давления. Основной поток перекрывается подвижной мембраной, а управление ее положением осуществляется через малый перепускной канал, который открывается и закрывается сердечником соленоида.

Ключевые преимущества такой конструкции:

• Низкое энергопотребление: Катушка соленоида управляет только малым пилотным каналом, что требует меньшей мощности.
• Надежность при работе с загрязненными средами: Пилотный узел менее чувствителен к мелким примесям по сравнению с клапанами прямого действия.
• Стабильная работа при низком перепаде давления: Для открытия и закрытия основного протока используется энергия давления самой рабочей среды.

Технические особенности и сфера применения

Нормально закрытое состояние (НЗ): В обесточенном состоянии клапан надежно перекрыт. Подача напряжения 220В на катушку приводит к открытию управляющего канала, изменению давления в надмембранной полости и, как следствие, поднятию мембраны — клапан открывается.

Универсальность: Клапан предназначен для работы со средами, не агрессивными к материалам его конструкции: вода (холодная и горячая), воздух, инертные газы, масла и другие нейтральные жидкости и газы.

Основные сферы использования:

• Системы автоматического полива и орошения.
• Узлы управления в котельных и системах отопления.
• Промышленные моечные и водоочистные установки.
• Пневматические системы и системы подачи сжатого воздуха.
• Автоматизация технологических процессов на производстве.

Конструкция и ключевые характеристики

• Тип действия: Непрямое (пилотное, мембранное).
• Исходное состояние: Нормально закрытый (НЗ).
• Напряжение питания катушки: 220 В переменного тока (AC).
• Присоединение: Резьбовое соединение G3/4" (дюймовая резьба).
• Материалы корпуса: Латунь или нержавеющая сталь (уточняйте модификацию).
• Материалы мембраны и уплотнений: Износостойкая резина (NBR, EPDM или FKM в зависимости от модификации).
• Рабочее давление: Стандартный диапазон (например, от 0.2 до 10 бар, требует уточнения для конкретной модели).
• Температура рабочей среды: До +120°C (в зависимости от материала уплотнений).
• Класс защиты катушки: Стандартно IP65 (пылевлагозащищенное исполнение).

Почему выбирают электромагнитные клапаны STOUT?

Бренд STOUT предлагает инженерную сантехнику и арматуру, сочетающую в себе европейские стандарты качества, продуманную конструкцию и оптимальное соотношение цены и надежности. Клапан SSV-0030-220020 — это готовое решение для автоматизации, обеспечивающее долгий срок службы и стабильную работу в составе различных систем.

Рекомендация: Для сред с высоким содержанием механических примесей рекомендуется установка фильтра грубой очистки перед клапаном.
