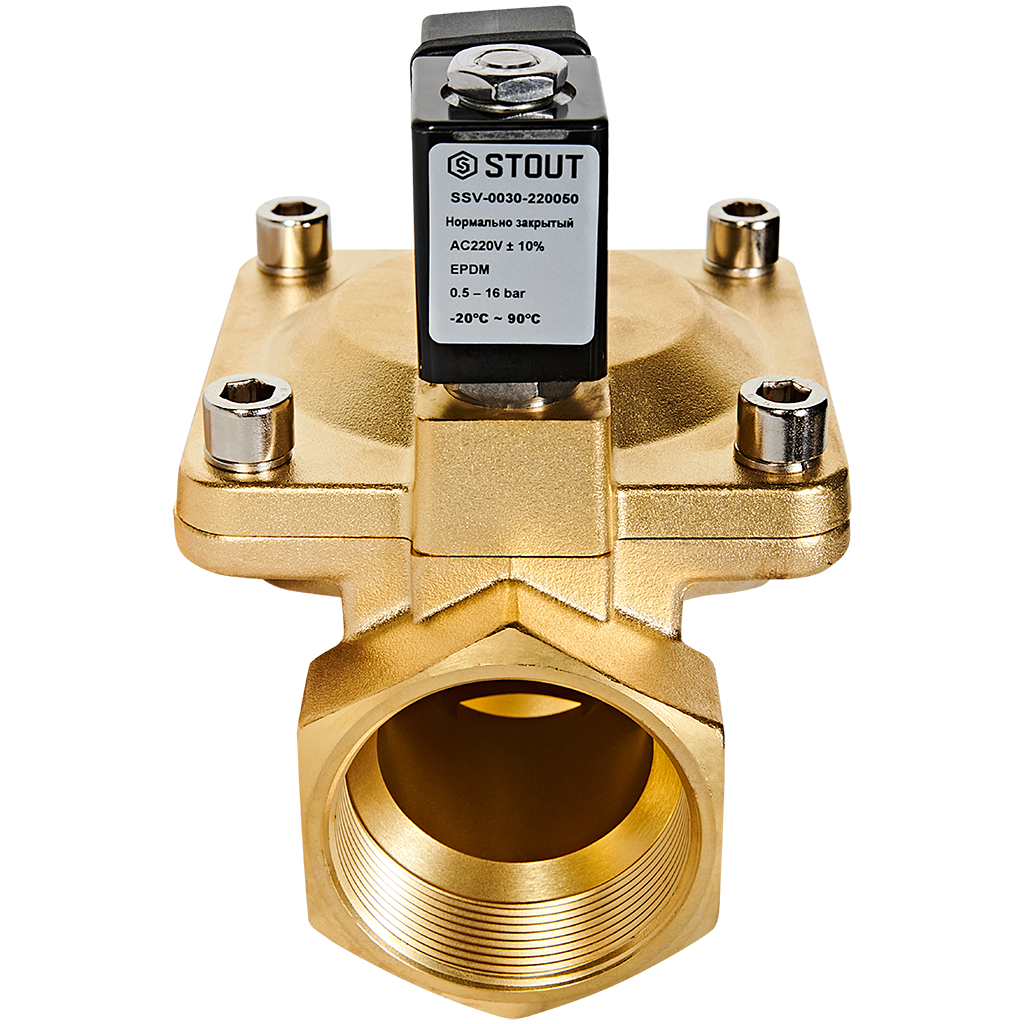

Клапан соленоидный электромагнитный STOUT SSV-0030-220050 НЗ 220В G2
Соленоидный клапан STOUT SSV-0030-220050 — это двухпозиционный электромагнитный клапан непрямого (пилотного) действия, нормально закрытый (НЗ). Предназначен для автоматического управления потоками воды, масла, сжатого воздуха и других сред, не агрессивных к материалам клапана, в системах отопления, водоснабжения, пневмоавтоматики и технологических линиях.
Принцип работы и конструкция клапана
Клапан работает по принципу мембранного пилотного управления, что позволяет управлять значительными расходами среды с помощью маломощной электромагнитной катушки.
- Основной элемент: Между входным и выходным патрубками установлена эластичная мембрана, которая непосредственно перекрывает основное рабочее седло.
- Система управления: Мембрана управляется через перепускные каналы малого сечения, соединенные с надмембранной полостью. Эти каналы открываются и закрываются соленоидным сердечником.
- Режим "Закрыто" (без напряжения): Управляющий канал перекрыт сердечником. Давление в надмембранной полости через специальное отверстие выравнивается с давлением на входе, прижимая мембрану к седлу и блокируя основной поток.
- Режим "Открыто" (при подаче 220В): Катушка втягивает сердечник, открывая управляющий канал. Давление над мембраной стравливается на выход, давление на входе приподнимает мембрану, открывая основной проток через клапан.
Ключевые преимущества клапана STOUT SSV-0030
- Энергоэффективность: Катушка потребляет энергию только в момент переключения (и удержания для некоторых типов), что снижает энергозатраты.
- Надежное перекрытие: Сила давления среды помогает прижимать мембрану в закрытом состоянии, обеспечивая высокую герметичность.
- Управление высоким давлением: Непрямое действие позволяет управлять средами с высоким рабочим давлением при низком электропотреблении.
- Долговечность: Конструкция с мембраной снижает влияние загрязнений среды на работу соленоидной части.
Технические характеристики
| Модель | SSV-0030-220050 |
| Тип действия | Непрямое (пилотное), нормально закрытый (НЗ) |

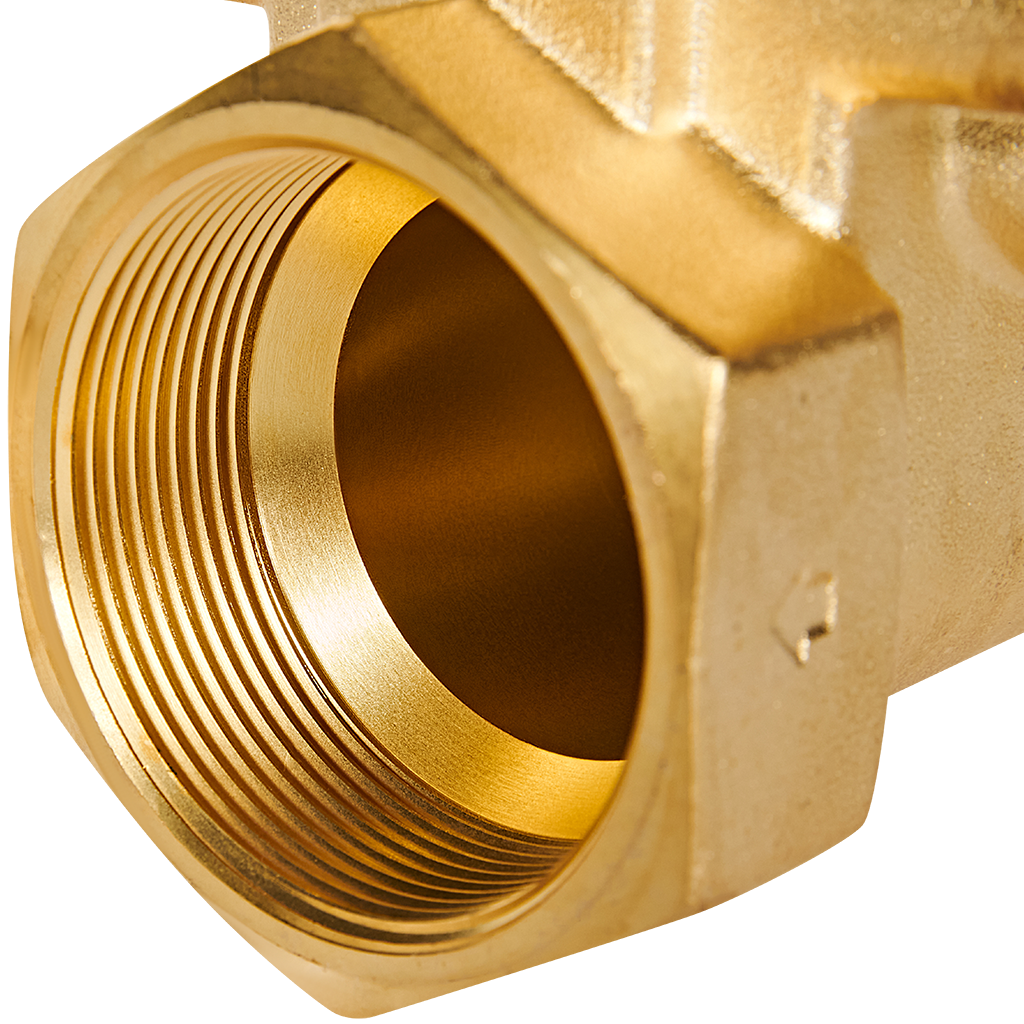

| Присоединение | Резьбовое, внутренняя резьба G2 (2 дюйма, 50 мм) |
| Напряжение питания | Переменный ток 220В, 50Гц |
| Рабочая среда | Вода, воздух, инертные газы, масла (неагрессивные к материалам клапана) |
| Класс защиты катушки | Стандартно IP65 (защита от струй воды и пыли) |
| Материал корпуса | Латунь |
| Материал мембраны | NBR (нитрил-бутадиеновый каучук), устойчивый к износу и воде |
Сфера применения
Электромагнитный клапан STOUT SSV-0030-220050 широко используется для автоматизации в различных отраслях:
- ЖКХ и водоснабжение: Управление подачей воды в системах полива, мойки, заполнения и дренажа резервуаров.
- Отопление: Автоматизация подпитки систем, управление контурами в котельных.
- Промышленность: Управление технологическими линиями, подача воздуха в пневмосистемах, контроль охлаждающих жидкостей.
- Оборудование: Встраивание в стиральные, посудомоечные машины промышленного типа, водоочистные установки.
Рекомендации по монтажу и эксплуатации
- Установка клапана должна производиться согласно направлению стрелки на корпусе, указывающей поток.
- Перед клапаном рекомендуется установить фильтр грубой очистки для защиты мембраны и пилотного канала от механических примесей.
- Для обеспечения надежной работы необходим минимальный перепад давления на клапане (указан в паспорте изделия).
- Эксплуатация допустима только в средах, совместимых с материалами клапана (латунь, NBR, FKM).
Купить соленоидный клапан STOUT SSV-0030-220050 — значит выбрать надежное и энергоэффективное решение для автоматического управления потоком жидкостей и газов в инженерных системах любого уровня сложности.
