Назначение и область применения

Двухпозиционный электромагнитный клапан STOUT SSV-0030-220025 нормально закрытого типа (НЗ) предназначен для автоматического дистанционного управления потоками рабочих сред в системах водоснабжения, отопления, пневматики, а также в технологических линиях. Устройство эффективно работает с водой, маслами, сжатым воздухом и другими нейтральными газами и жидкостями, не агрессивными к материалам клапана.

Идеальное решение для автоматизации:

• Систем полива и орошения.
• Промышленных моечных машин и котлов.
• Пневматических систем управления.
• Узлов заполнения и слива в отопительных контурах.
• Оборудования для пищевой и химической промышленности (для нейтральных сред).

Принцип работы и преимущества пилотного управления

Клапан STOUT SSV-0030 относится к клапанам непрямого (пилотного) действия. Это означает, что для управления основным потоком среды используется энергия самой этой среды, что позволяет управлять мощными потоками с помощью компактной и маломощной соленоидной катушки.

Принцип действия нормально закрытого (НЗ) клапана:

1. В исходном состоянии (без напряжения): Сердечник соленоида под действием пружины перекрывает пилотный (управляющий) канал малого сечения. Давление в надмембранной полости удерживает гибкую мембрану, которая плотно прижата к основному седлу клапана, полностью перекрывая основной проток.
2. При подаче напряжения 220В на катушку: Соленоид втягивает сердечник, открывая пилотный канал. Через него среда из надмембранной полости сбрасывается в выходную линию. Перепад давления по разные стороны мембраны меняется, и давление на входе приподнимает мембрану, открывая основной проход для потока среды.

Ключевые преимущества такой конструкции:

• Низкое энергопотребление: Катушка управляет лишь малым пилотным каналом.
• Высокая пропускная способность (Kvs) при компактных размерах.
• Надежность: Для открытия клапана требуется минимальный перепад давления (обычно от 0.2 бар), что обеспечивает стабильную работу в большинстве систем.
• Тихая работа катушки.

Конструктивные особенности и материалы

Клапан спроектирован для долговечной и безотказной работы в условиях постоянной эксплуатации.

• Корпус: Латунь CW617N, никелированная. Устойчив к коррозии, обеспечивает прочность и длительный срок службы.
• Мембрана: Эластомер NBR (нитрил-бутадиеновый каучук). Отличается высокой износостойкостью и устойчивостью к маслам и воде.
• Пружина: Нержавеющая сталь.

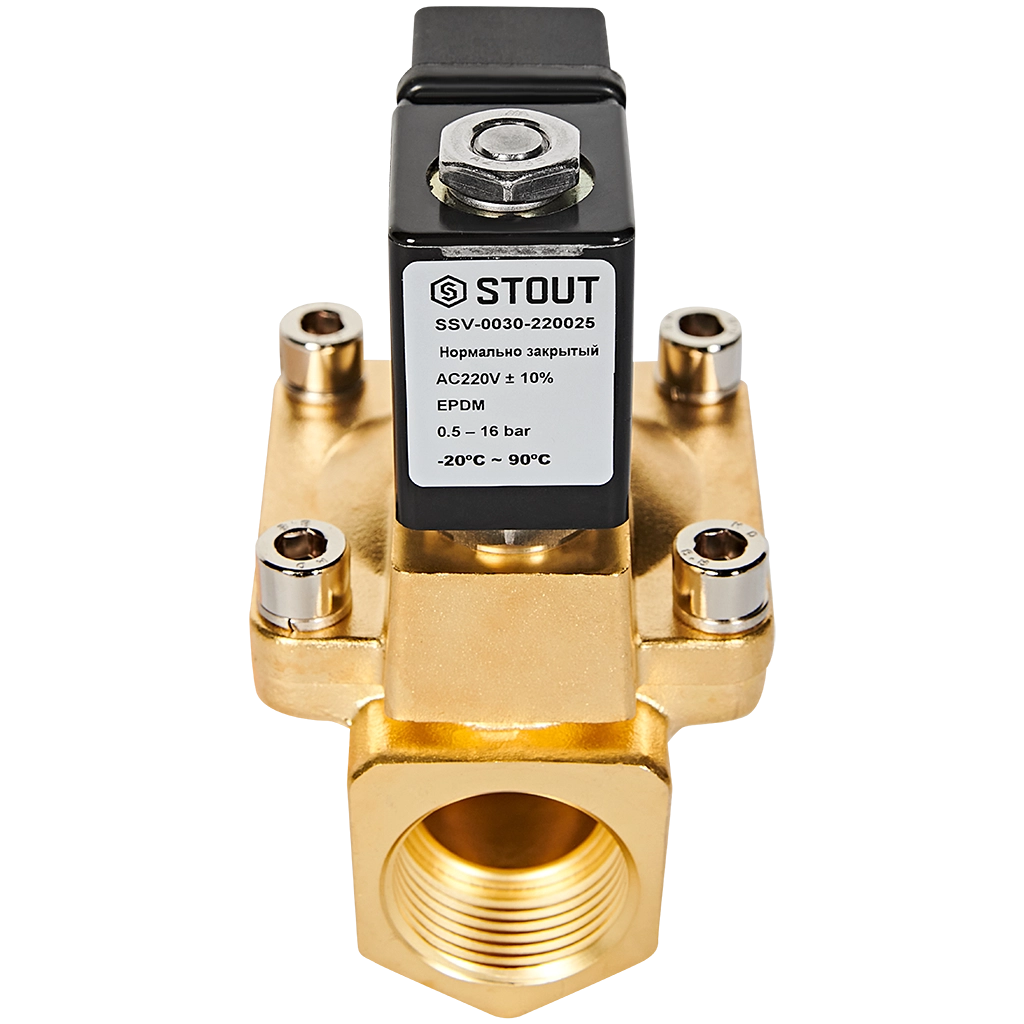

• Катушка соленоида: Медный обмоточный провод, компаундирована эпоксидной смолой в пластиковый корпус с классом защиты IP65. Защищена от пыли и струй воды. Укомплектована ручным дублером для принудительного открытия в отсутствие напряжения.

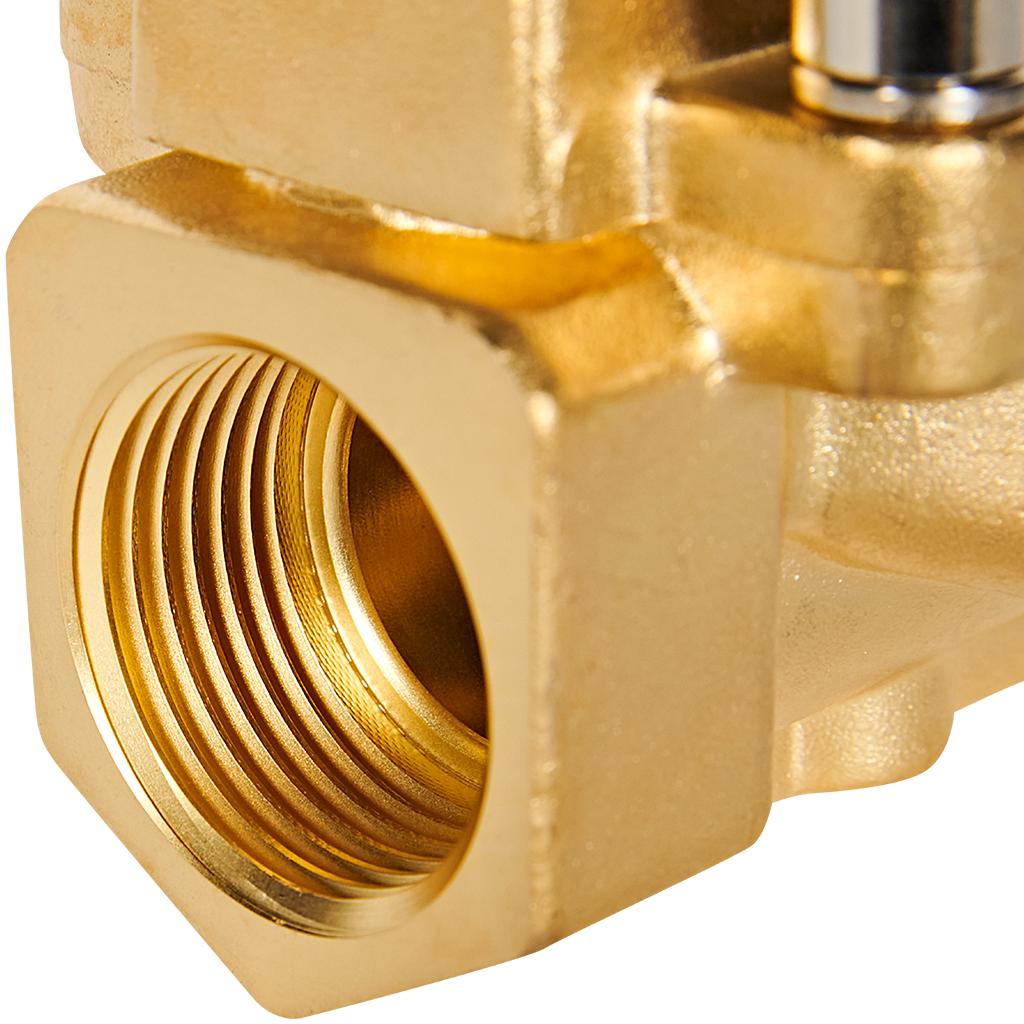

• Присоединение: Резьба внутренняя G1" (дюймовая).
• Рабочее положение: Любое. Монтаж рекомендуется производить катушкой вверх для увеличения ресурса работы.

Технические характеристики

Комплектация и монтаж

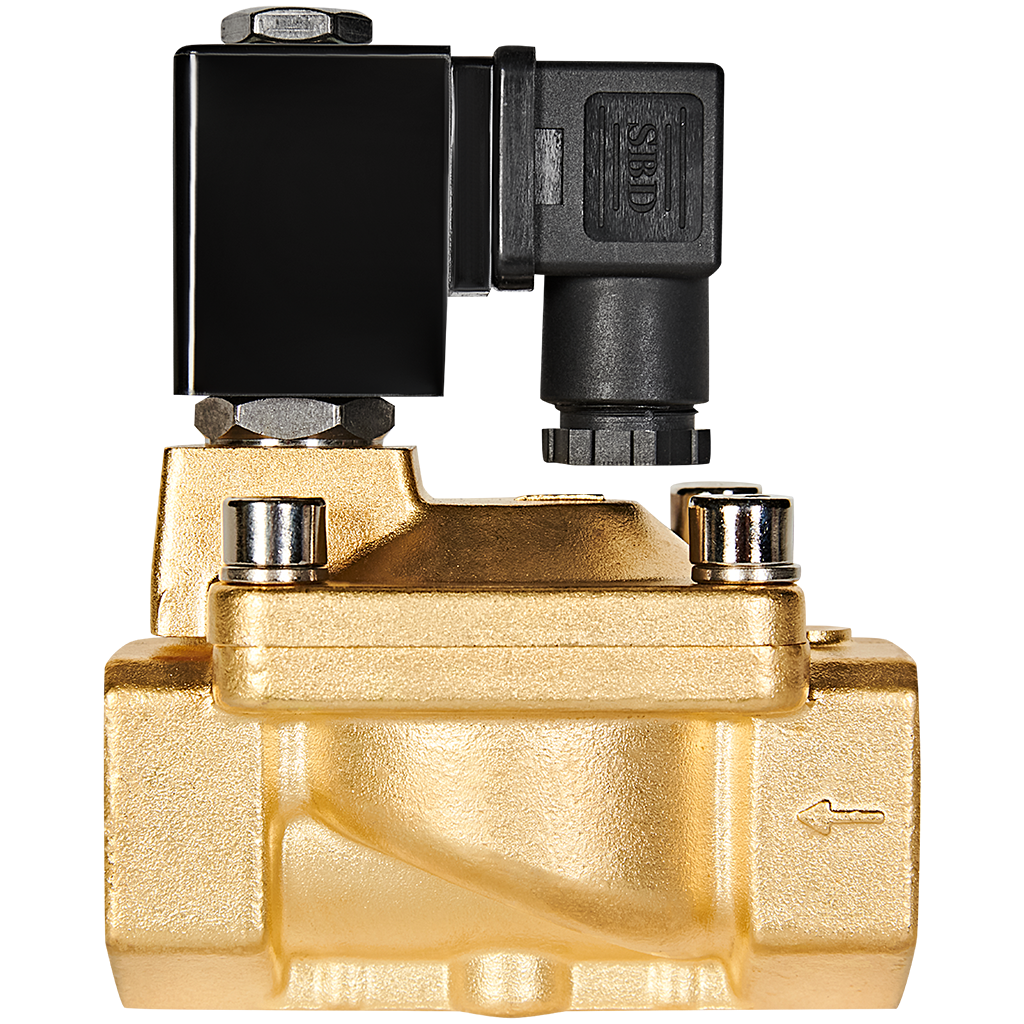

Устройство поставляется полностью готовым к установке. В базовую комплектацию входит соленоидный клапан с установленной катушкой. Для монтажа рекомендуется использовать уплотнительный материал (лента ФУМ, нить) на резьбовое соединение. Установку производить в разрыв трубопровода, соблюдая направление потока (указано стрелкой на корпусе). Перед первым пуском необходимо убедиться в чистоте трубопровода и наличии минимального перепада давления.
