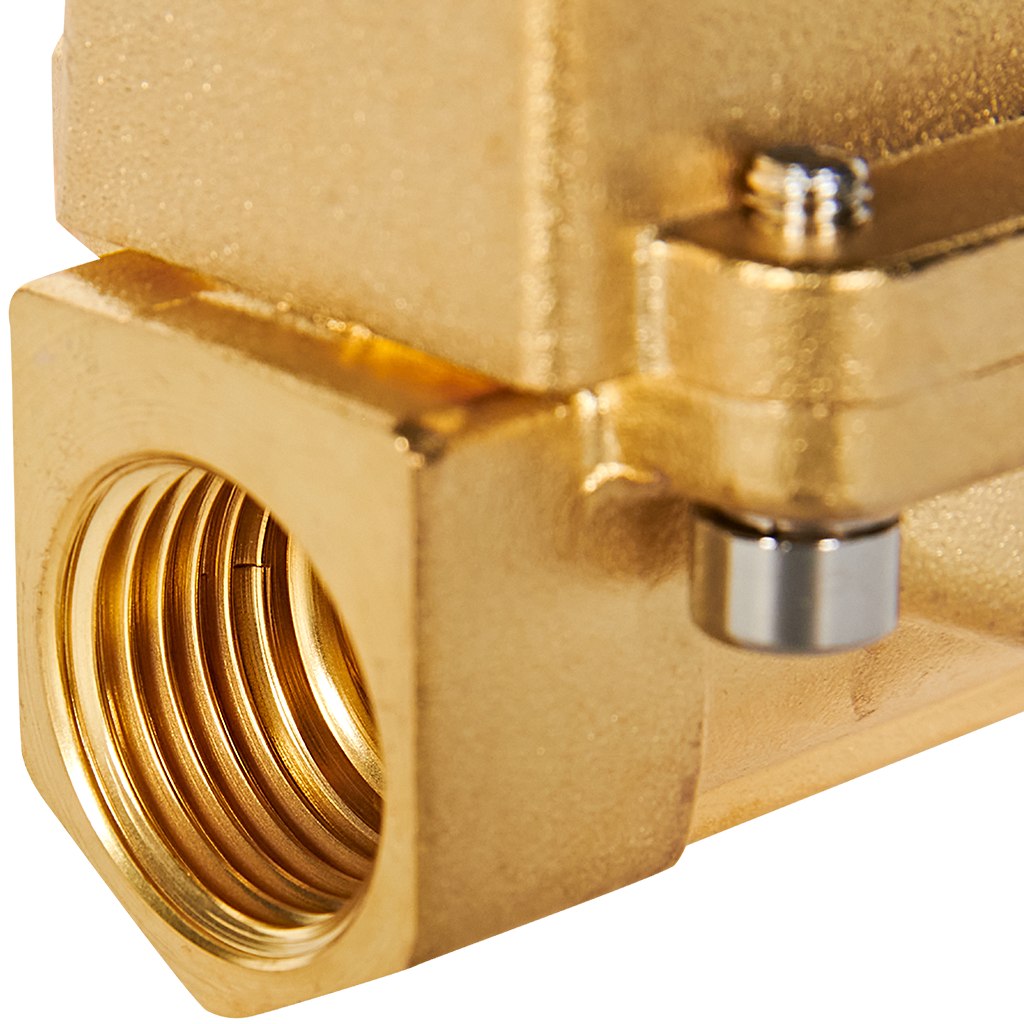

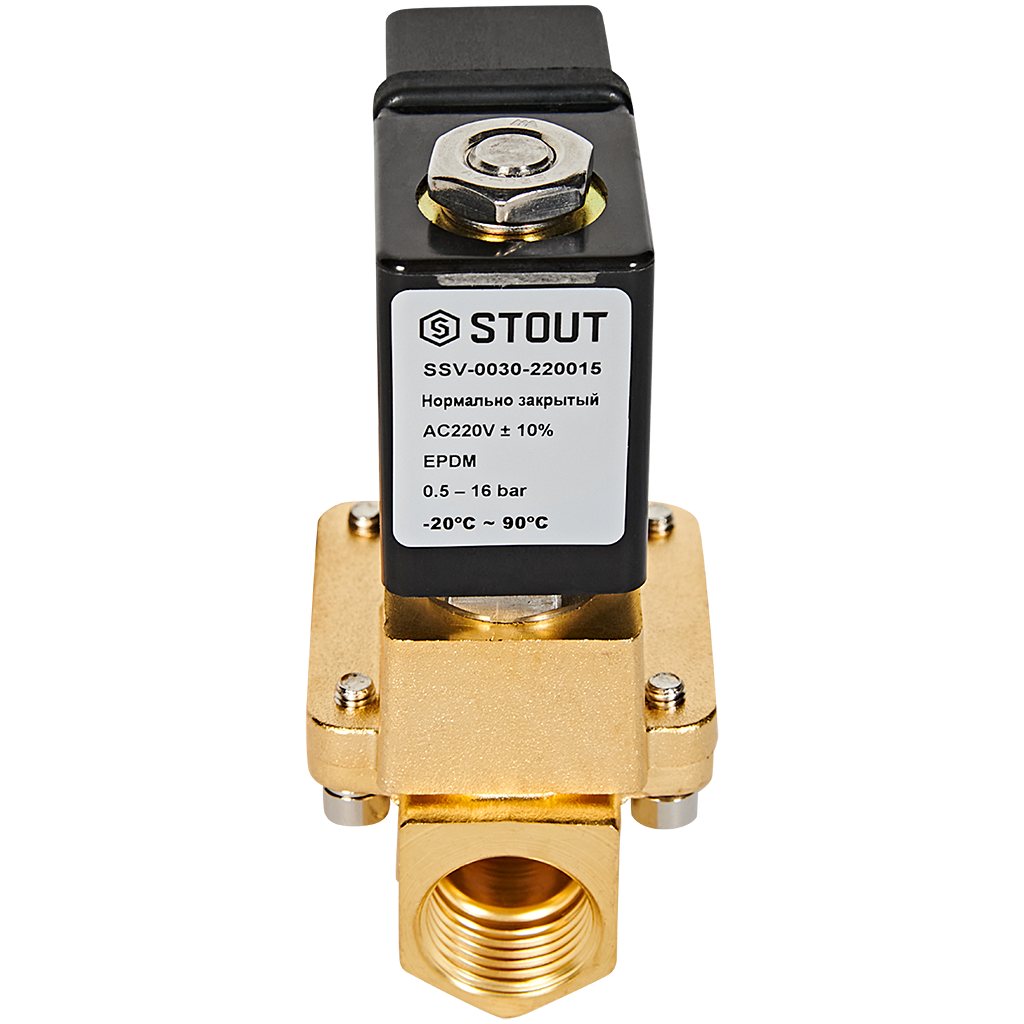

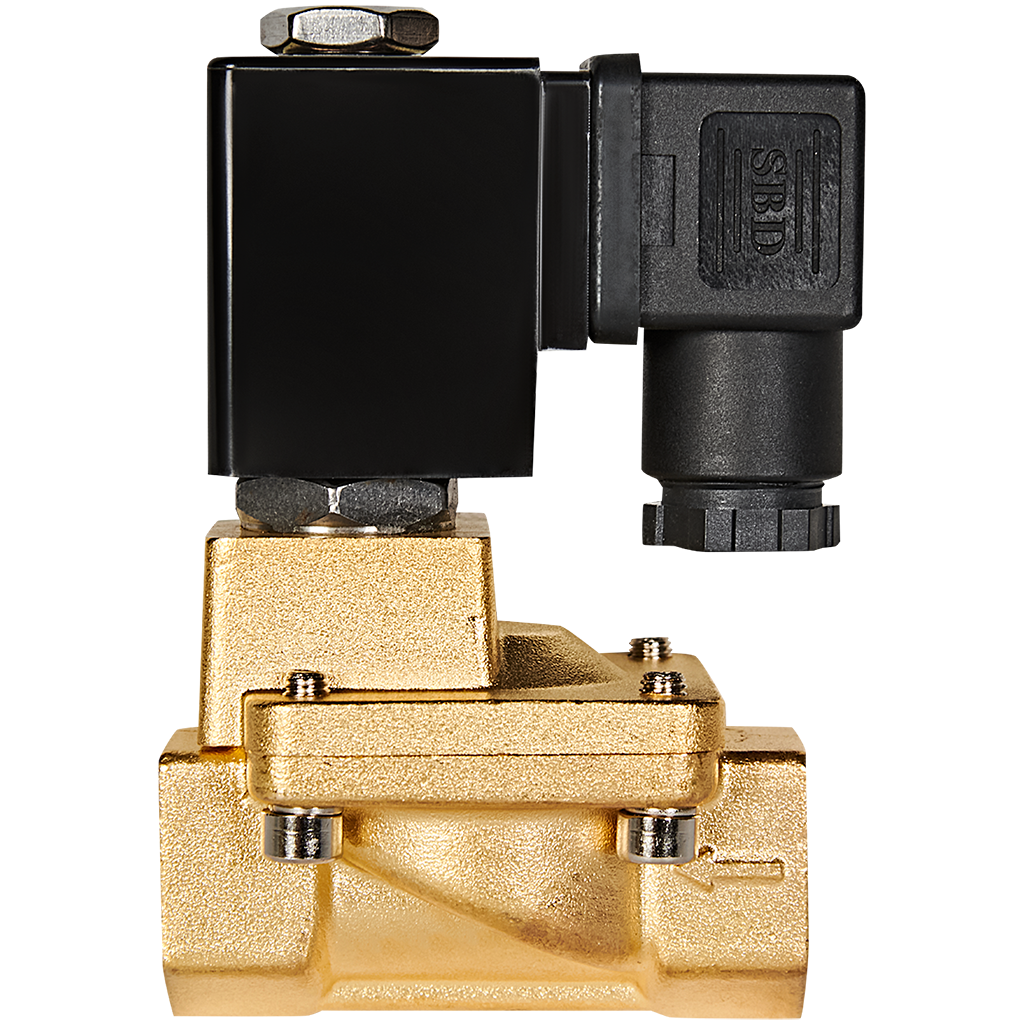

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 220В G1/2 SSV-0030-220015
Надежное автоматическое управление потоками
Электромагнитный клапан STOUT SSV-0030-220015 — это двухпозиционный соленоидный клапан нормально закрытого типа (НЗ), предназначенный для эффективного и надежного дистанционного управления потоками различных сред в системах автоматизации. Модель работает от стандартного напряжения 220В и оснащена резьбовым соединением G1/2", что обеспечивает простой и быстрый монтаж.
Принцип работы и преимущества пилотного (непрямого) действия
Клапан относится к устройствам непрямого (пилотного) действия. Это означает, что для управления основным потоком используется энергия самой рабочей среды, что является ключевым преимуществом конструкции.
- Экономия энергии: Соленоидная катушка управляет лишь небольшим пилотным каналом, что требует меньшей мощности и увеличивает срок службы катушки.
- Высокая производительность: Позволяет управлять потоками среды при высоких перепадах давления, где клапаны прямого действия могут не справиться.
- Надежность: Основная мембрана приводится в действие перепадом давления, обеспечивая уверенное и полное открытие/закрытие.
В нормально закрытом (НЗ) клапане, каким является SSV-0030, при отсутствии напряжения на катушке основной проход перекрыт мембраной. Подача напряжения 220В активирует соленоид, который открывает пилотный канал. Это выравнивает давление по разные стороны мембраны, и под действием давления на входе мембрана поднимается, открывая основной поток среды.
Сфера применения
Клапан предназначен для работы со средами, не агрессивными к материалам его конструкции (латунный корпус, эластомерные уплотнения):
- Вода (холодная и горячая) в системах полива, водоподготовки, мойках.
- Сжатый воздух и другие нейтральные газы в пневматических системах.
- Масла и другие неагрессивные жидкости в гидравлических контурах и системах смазки.
- Пар низкого давления (с учетом ограничений по температуре уплотнений).
Технические характеристики и комплектация
| Модель | SSV-0030-220015 |
| Тип действия | Непрямое (пилотное), нормально закрытый (НЗ) |
| Напряжение питания | 220 В, переменный ток (AC) |
| Присоединение | Резьба G1/2" (внутренняя) |
| Материал корпуса | Латунь |
| Рабочая среда | Вода, воздух, масло, нейтральные газы |
| Макс. рабочее давление | До 16 бар (зависит от среды) |
| Минимальный перепад давления для открытия | От 0.3 бар |
| Класс защиты катушки | IP65 (пылевлагозащищенное исполнение) |
| Температура среды | До +120°C (с учетом уплотнений) |
Устройство поставляется в полной комплектации, готовой к установке.
Почему выбирают электромагнитный клапан STOUT SSV-0030?
- Бренд STOUT: Соответствие европейским стандартам качества, контроль на всех этапах производства.
- Универсальность: Широкий спектр применения в промышленности, ЖКХ и бытовых системах автоматизации.
- Энергоэффективность: Низкое энергопотребление соленоидной катушки.
- Надежная конструкция: Прочный латунный корпус и износостойкая мембрана обеспечивают длительный срок службы.
- Простой монтаж и обслуживание: Компактные размеры, стандартная резьба и возможность быстрой замены катушки.
Рекомендации по монтажу и эксплуатации
Для обеспечения долговечной и безотказной работы клапана STOUT SSV-0030-220015 рекомендуется:
- Устанавливать клапан в соответствии с направлением потока, указанным стрелкой на корпусе.
- Перед клапаном желательно установить фильтр грубой очистки для защиты седла и мембраны от механических примесей.
- Монтаж производить на неподвижном участке трубопровода, избегая вибраций.
- Подключение электрической части должно выполняться квалифицированным специалистом в соответствии с ПУЭ.
- Эксплуатировать устройство только в рамках указанных технических характеристик.
Электромагнитный клапан STOUT SSV-0030-220015 — это оптимальное решение для задач автоматического управления, где важны надежность, эффективность и простота интеграции в существующую систему.
