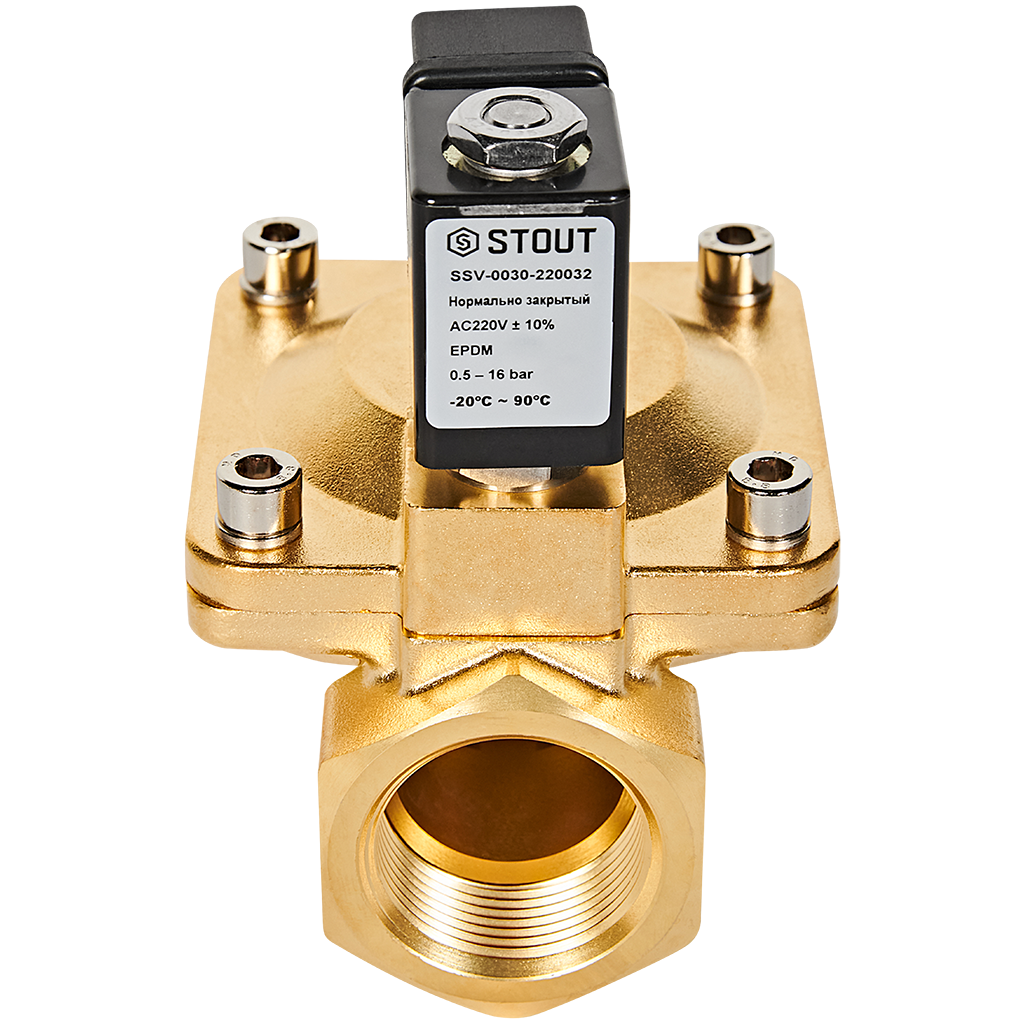

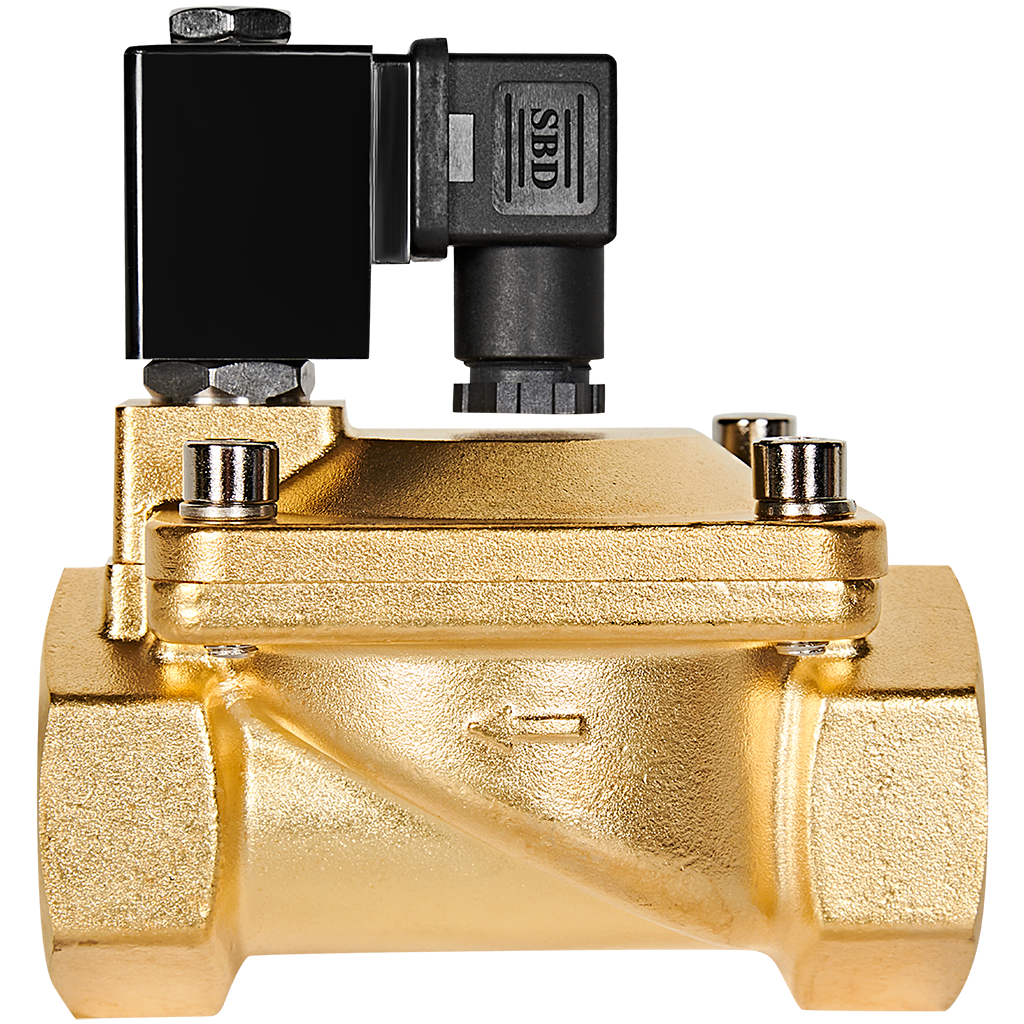

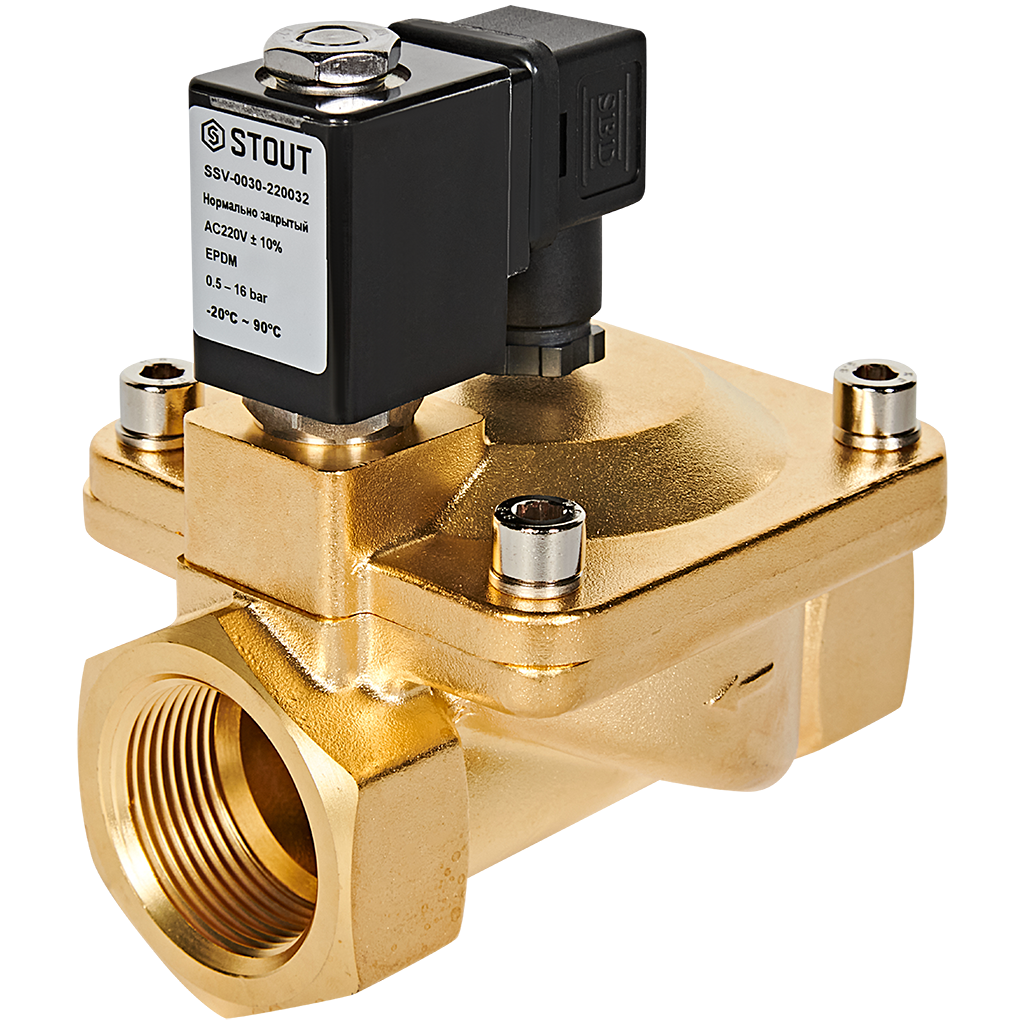

Клапан соленоидный электромагнитный STOUT SSV-0030-220032 НЗ 220В G1 1/4
Электромагнитный клапан STOUT серии SSV-0030 — это двухпозиционный соленоидный клапан нормально закрытого (НЗ) типа, работающий по принципу непрямого (пилотного) действия. Он предназначен для автоматизации систем водоснабжения, отопления, пневматики и управления потоками других сред, не агрессивных к материалам клапана.
Ключевые особенности и преимущества
- Тип действия: Непрямое (пилотное). Для работы требует минимального перепада давления, что обеспечивает высокую надежность и стабильность.
- Исполнение: Нормально закрытый (НЗ). В обесточенном состоянии клапан надежно перекрыт, что повышает безопасность системы.
- Универсальное питание: Рабочее напряжение катушки 220В переменного тока (AC), что позволяет легко интегрировать его в стандартные электрические сети.
- Пропускная способность: Резьбовое соединение G1 1/4 (1 1/4") для монтажа в трубопроводы соответствующего диаметра.
- Надежная конструкция: Корпус и основные компоненты изготовлены из материалов, обеспечивающих длительный срок службы.
Принцип работы клапана непрямого действия
В отличие от клапанов прямого действия, в модели SSV-0030 основное седло открывается и закрывается не соленоидом напрямую, а с помощью гибкой мембраны. Управление мембраной осуществляется через малый пилотный (управляющий) канал.
- В обесточенном состоянии (НЗ) пилотный канал закрыт сердечником. Давление над мембраной удерживает ее в положении «закрыто», перекрывая основной поток.
- При подаче напряжения 220В на катушку соленоид открывает пилотный канал. Давление над мембраной стравливается, и давление среды снизу приподнимает мембрану, открывая основной проход для потока.
Такой принцип позволяет управлять большими расходами среды с помощью маломощной электрокатушки, снижая энергопотребление и увеличивая ресурс.
Сферы применения
Соленоидный клапан STOUT SSV-0030-220032 идеально подходит для автоматизации в различных областях:
- Водоснабжение и водоочистка: Управление подачей воды в бытовых и коммерческих системах, установках обратного осмоса, поливе.
- Отопление и вентиляция: Контроль теплоносителя в узлах обвязки котлов, распределительных гребенках, системах вентиляции.
- Промышленная автоматика: Управление потоками сжатого воздуха, нейтральных газов, масел и других неагрессивных жидкостей в технологических линиях.
- Бытовая техника и оборудование: Используется в посудомоечных и стиральных машинах промышленного типа, кофемашинах, диспенсерах.
Технические характеристики
| Модель | SSV-0030-220032 |
| Тип клапана | Соленоидный (электромагнитный), непрямого действия |
| Положение по умолчанию | Нормально закрытый (НЗ) |
| Напряжение питания | 220В AC (переменный ток) |
| Присоединение | Резьба G1 1/4" (внутренняя) |
| Рабочая среда | Вода, воздух, инертные газы, масла (неагрессивные к материалам клапана) |
| Материал корпуса | Латунь, нержавеющая сталь (в зависимости от исполнения) |
| Материал мембраны/уплотнений | NBR (нитрил-бутадиеновый каучук), EPDM, FKM (Viton) — зависит от модификации |
| Максимальное рабочее давление | До 10 бар (уточняйте для конкретной модификации) |
| Температура среды | От 0°C до +120°C (зависит от материала уплотнений) |
| Класс защиты | IP65 (стандартно, защита от струй воды и пыли) |
| Бренд | STOUT |
Комплектация и монтаж
Клапан поставляется в сборе, готовый к установке. Для монтажа необходимо обеспечить соответствие направления потока стрелке на корпусе клапана, наличие рекомендуемого перепада давления и установку фильтра тонкой очистки перед клапаном для защиты пилотного канала от загрязнений. Подключение к сети 220В должно выполняться квалифицированным специалистом в соответствии с правилами электробезопасности.
Выбирая соленоидный клапан STOUT SSV-0030-220032, вы получаете надежное и эффективное решение для автоматического управления средой, сочетающее в себе качество, продуманную конструкцию и доступную цену.
