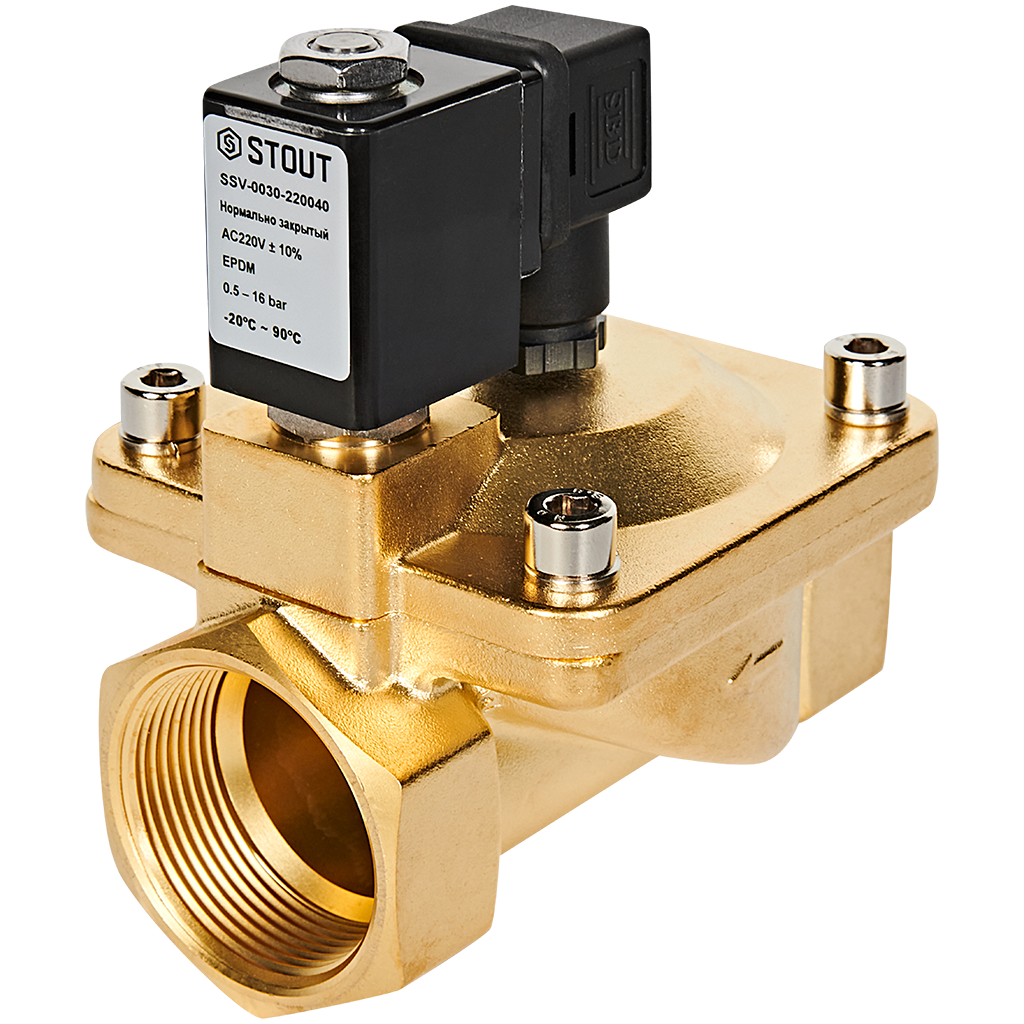

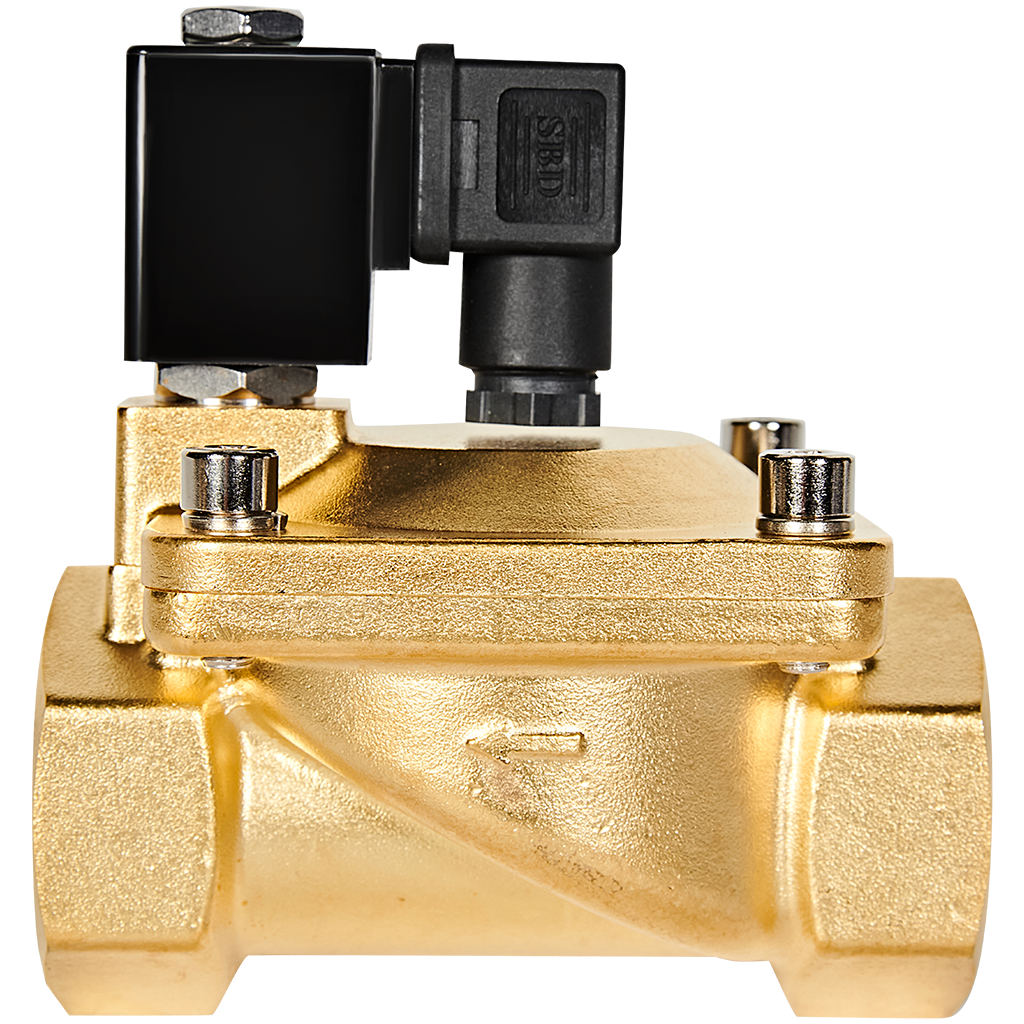

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НЗ 220В G1 1/2 SSV-0030-220040
Надежное автоматическое управление потоками сред
Электромагнитный клапан STOUT SSV-0030-220040 — это двухпозиционный соленоидный клапан нормально закрытого (НЗ) типа, предназначенный для автоматизации систем водоснабжения, отопления, пневматики и управления технологическими процессами. Устройство работает от сети 220 В и оснащено резьбовым соединением G1 1/2".
Принцип работы и конструктивные особенности
Клапан относится к клапанам непрямого (пилотного) действия. Это означает, что для его переключения используется энергия самой управляемой среды, что позволяет управлять значительными расходами и давлениями при помощи компактной и маломощной катушки (соленоида).
Как это работает:
- В исходном состоянии (без напряжения) пилотный канал закрыт сердечником, мембрана под давлением среды прижата к основному седлу, перекрывая поток — клапан закрыт.
- При подаче напряжения 220В на катушку соленоид втягивает сердечник, открывая пилотный (управляющий) канал.
- Давление в надмембранной полости падает, и давление на входе клапана приподнимает мембрану, открывая основной проток.
- При снятии напряжения пилотный канал закрывается, давление над мембраной восстанавливается, и она возвращается в исходное положение, надежно перекрывая поток.
Основные преимущества модели SSV-0030-220040
- Энергоэффективность: Катушка потребляет электроэнергию только в момент переключения, что снижает энергозатраты и нагрев.
- Высокая производительность: Пилотное управление позволяет использовать клапан на трубопроводах большого диаметра при компактных размерах самого соленоида.
- Надежность: Нормально-закрытое исполнение обеспечивает безопасность — при отключении питания клапан гарантированно закрывается.
- Универсальность применения: Корпус из нержавеющей стали и износостойкие материалы мембраны обеспечивают совместимость с различными средами.
Сферы применения
Клапан идеально подходит для систем, где требуется дистанционное или автоматическое управление потоком:
- Автоматическое наполнение и слив баков, емкостей, котлов.
- Управление в системах полива и орошения.
- Защита от протечек в инженерных системах.
- Управление циркуляцией в системах отопления и охлаждения.
- Пневматические системы управления (для нейтральных газов).
- Технологические линии в пищевой и легкой промышленности (для воды, масел).
Технические характеристики
| Модель | SSV-0030-220040 |
| Тип действия | Непрямое (пилотное), нормально закрытый (НЗ) |
| Напряжение питания | 220 В, переменный ток (AC) |
| Присоединение | Резьба внутренняя G1 1/2" |
| Рабочая среда | Вода, воздух, инертные газы, масла, неагрессивные жидкости |
| Материал корпуса | Нержавеющая сталь (SS) |
| Макс. рабочее давление | До 10 бар (зависит от среды) |
| Класс защиты | IP65 (стандартно для катушки) |
| Температура среды | От 0°C до +120°C (требует уточнения для конкретной модификации) |
Комплектация и монтаж
Устройство поставляется в сборе, готовое к установке. Для обеспечения долговечной работы рекомендуется установка фильтра грубой очистки перед клапаном (особенно при работе с неочищенной водой) для защиты пилотного канала от засорения. Монтаж производится на горизонтальном участке трубопровода катушкой вверх, что является стандартным требованием для клапанов мембранного типа.
Выбирая соленоидный клапан STOUT SSV-0030-220040, вы получаете надежное, проверенное решение для автоматизации, сочетающее в себе европейское качество бренда STOUT и оптимальное соотношение цены и функциональности.
