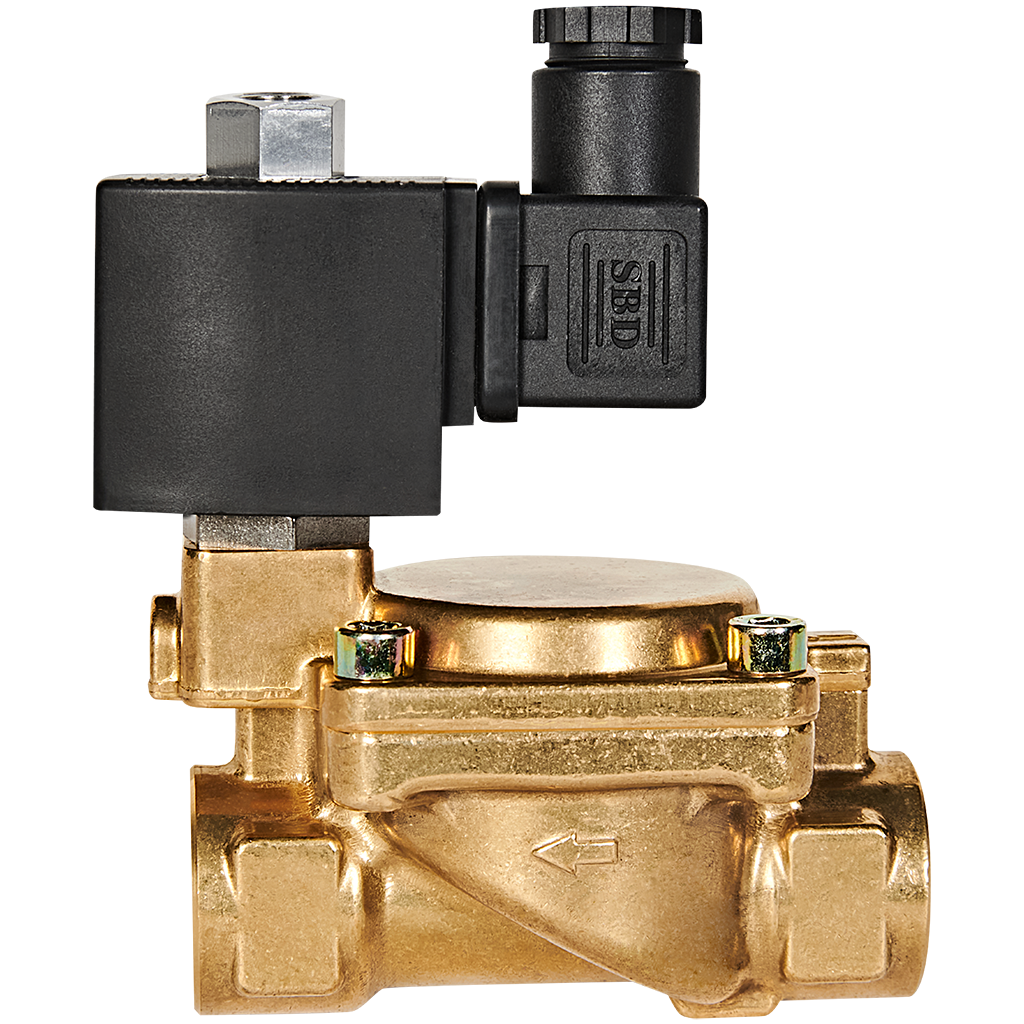

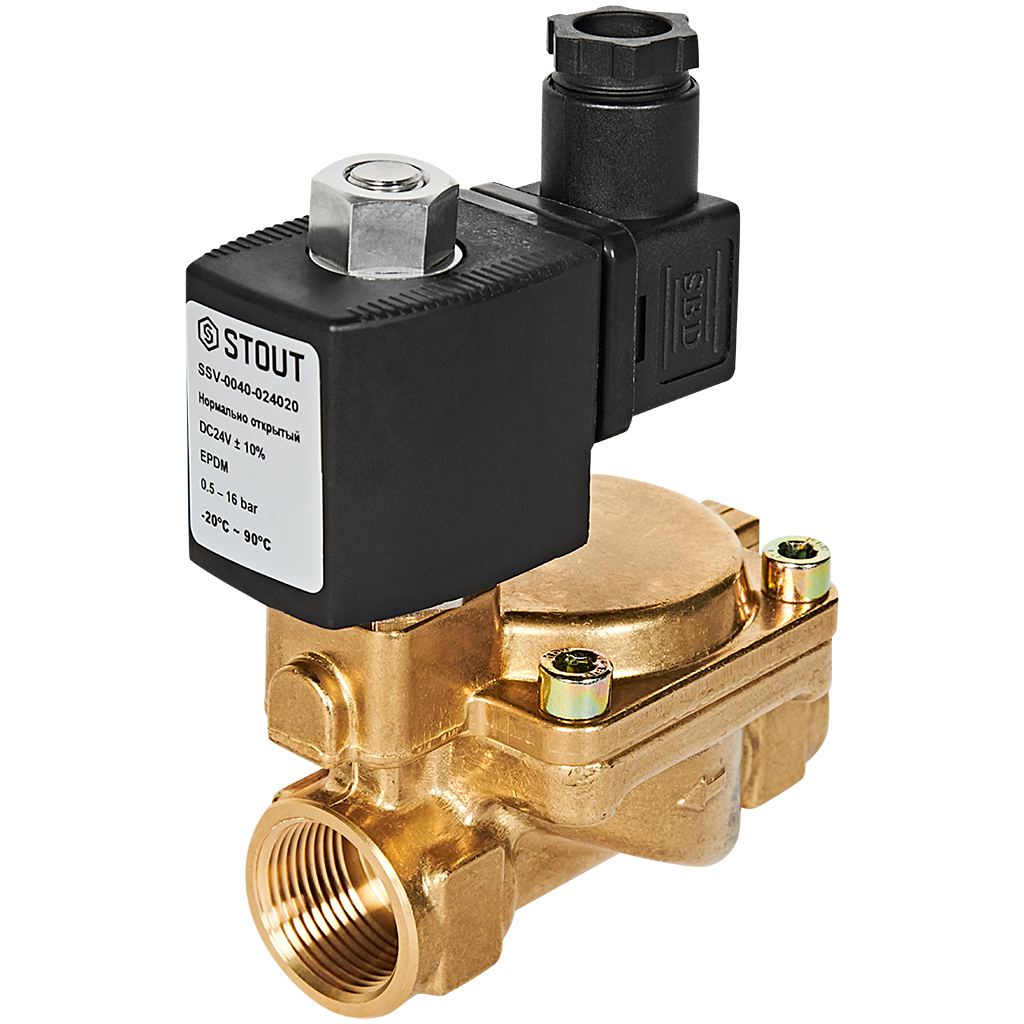

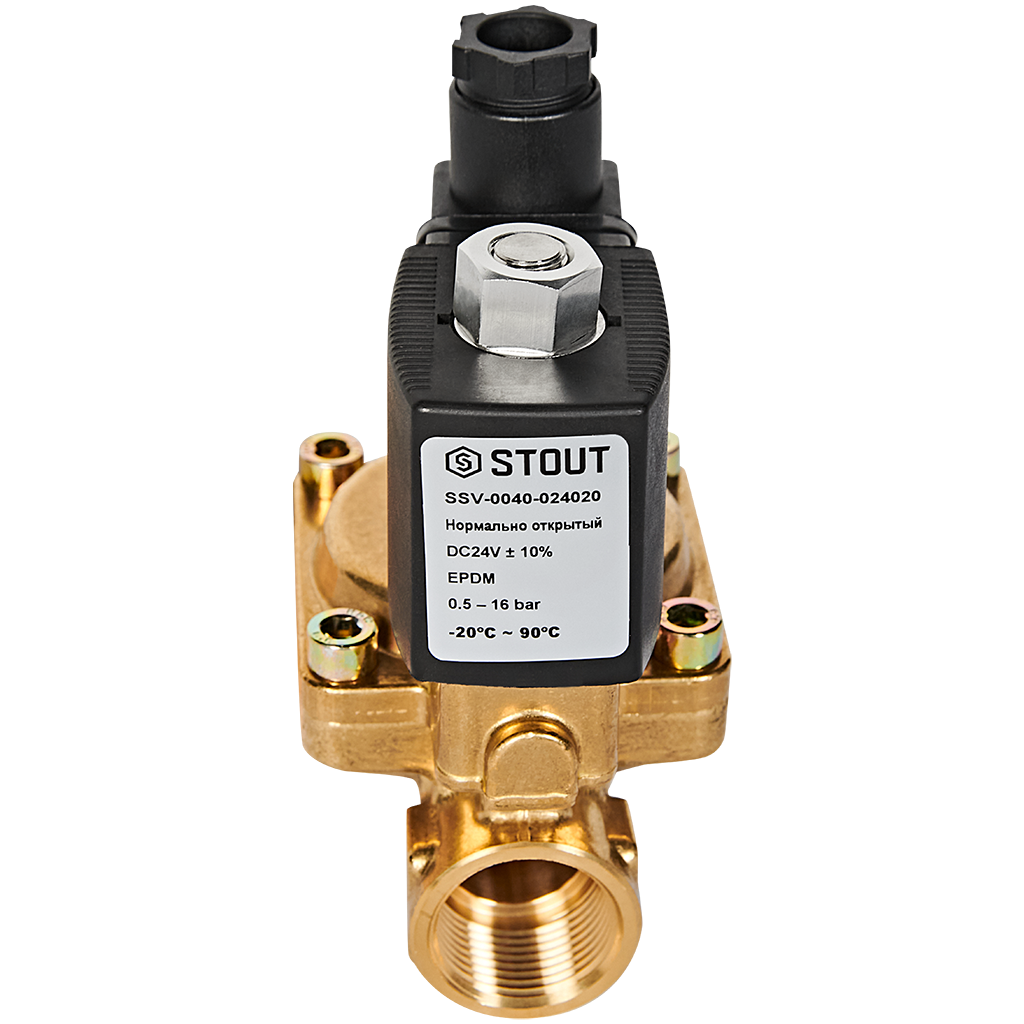

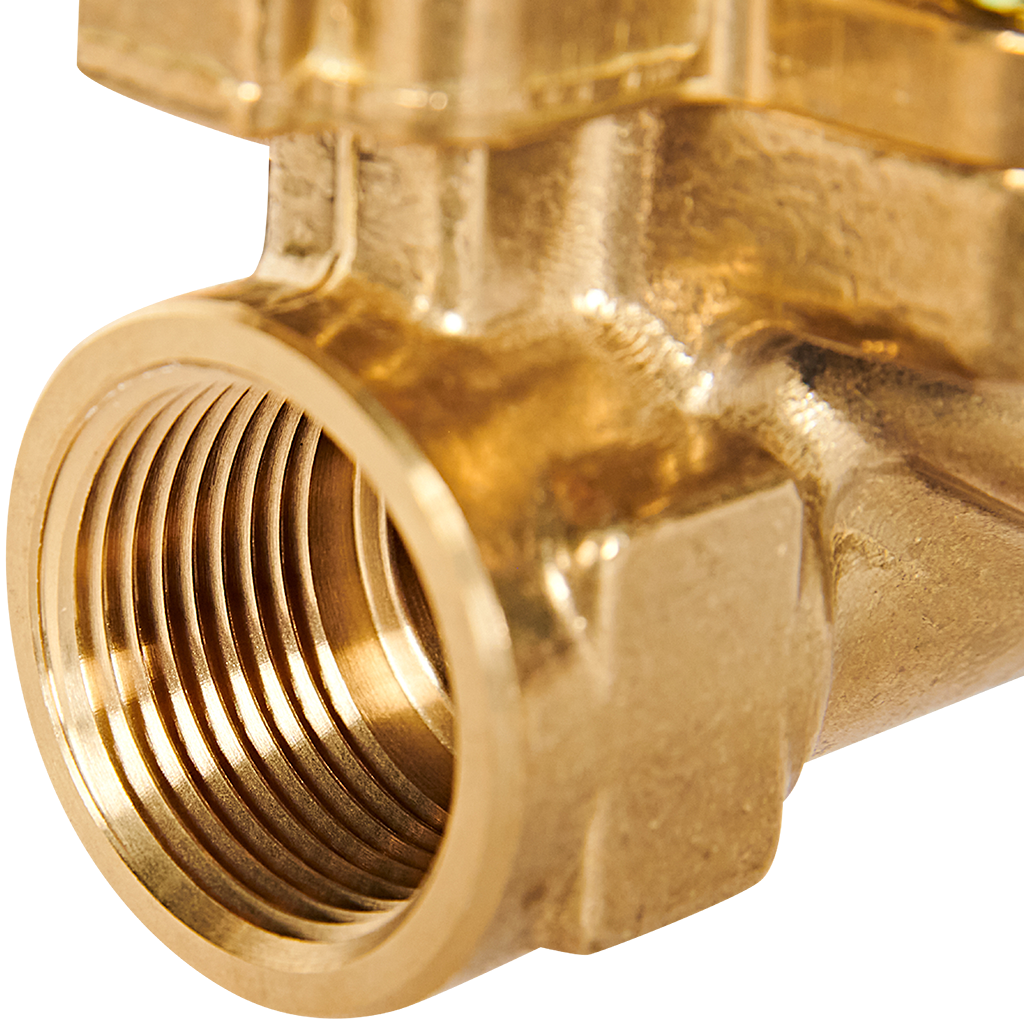

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НО 24В G3/4 SSV-0040-024020
Назначение и область применения
Электромагнитный клапан STOUT SSV-0040-024020 — это двухпозиционный соленоидный клапан нормально открытого (НО) типа, предназначенный для автоматического дистанционного управления потоками рабочих сред в различных инженерных системах. Благодаря конструкции непрямого (пилотного) действия, он обеспечивает высокую пропускную способность при компактных размерах и малом энергопотреблении.
Клапан идеально подходит для интеграции в системы автоматики:
- Водоснабжения и водоочистки (управление подачей воды в бытовых и коммерческих установках).
- Отопления и теплоснабжения (управление контурами, подпиткой систем).
- Пневматических систем (управление подачей сжатого воздуха, нейтральных газов).
- Промышленного оборудования (системы орошения, мойки, охлаждения).
- Дозирования и распределения неагрессивных жидкостей (масла, теплоносители).
Принцип работы и конструктивные особенности
Клапан STOUT SSV-0040 относится к клапанам непрямого (пилотного) действия. Это означает, что основное сечение открывается и закрывается не напрямую соленоидом, а за счет перепада давления на мембране.
Как работает нормально открытый (НО) клапан:
- В обесточенном состоянии (нормально открыт): Управляющий пилотный канал открыт. Давление в надмембранной полости сбрасывается, мембрана не прижата к основному седлу, и среда свободно проходит через клапан от входа к выходу.
- При подаче напряжения 24В на катушку: Сердечник соленоида поднимается и перекрывает пилотный канал. Давление над мембраной возрастает, она прижимается к основному седлу и полностью перекрывает поток среды через клапан.
- При снятии напряжения: Пилотный канал вновь открывается, давление над мембраной падает, и она поднимается, открывая основной проток. Клапан возвращается в исходное открытое состояние.
Такая конструкция обеспечивает высокую надежность, малое время срабатывания и позволяет управлять значительными расходами и давлениями с помощью маломощной катушки на 24В постоянного тока (DC).
Ключевые преимущества модели SSV-0040-024020
- Надежность и долговечность: Корпус и основные компоненты изготовлены из качественных материалов, устойчивых к коррозии и износу.
- Энергоэффективность: Катушка на низкое напряжение 24В DC безопасна в эксплуатации и экономична, потребляет энергию только в момент переключения (в двухпозиционном режиме).
- Высокая производительность: Пилотное управление позволяет при малых габаритах клапана эффективно работать с высокими расходами среды.
- Универсальность присоединения: Резьбовое присоединение G3/4" (дюймовая трубная резьба) является стандартным и широко распространенным, что упрощает монтаж.
- Четкое и быстрое срабатывание: Клапан обеспечивает мгновенное открытие/закрытие потока по электрическому сигналу.
- Безопасность: Нормально открытое исполнение (НО) гарантирует проток в случае отключения электроэнергии, что критично для многих непрерывных процессов.
Технические характеристики
| Модель | STOUT SSV-0040-024020 |
| Тип действия | Непрямое (пилотное), соленоидное |
| Исполнение | Нормально открытый (НО / Normally Open) |
| Рабочее напряжение | 24 В постоянного тока (DC) |
| Присоединение | Резьба G3/4" (наружная) |
| Пропускная способность (Kvs) | Уточняется в спецификации |
| Рабочая среда | Вода, воздух, инертные газы, масла и другие жидкости, неагрессивные к материалам клапана |
| Макс. рабочее давление | До 10 бар (зависит от среды, уточняйте в тех. описании) |
| Температура среды | От 0°C до +120°C (для воды) |
| Класс защиты | IP65 (стандартно для катушек STOUT) |
| Материал корпуса | Латунь |
| Материал мембраны/уплотнений | NBR (нитрил-бутадиеновый каучук) / EPDM |
Комплектация и монтаж
Клапан поставляется в сборе, готовый к установке. Для корректной и долговечной работы рекомендуется:
- Устанавливать клапан в соответствии с направлением потока (указано стрелкой на корпусе).
- Обеспечить перед клапаном фильтр тонкой очистки для защиты пилотного канала и седла от механических примесей.
- Подключать электрическую часть через соответствующий защитный автомат, соблюдая полярность для DC-катушки.
- Использовать уплотнительные материалы (лента ФУМ, нить), подходящие для рабочей среды и давления.
Электромагнитный клапан STOUT SSV-0040-024020 — это оптимальное решение для задач автоматического управления средой, где важны надежность, безопасность при отключении питания и эффективная работа в системах с низковольтным управлением.
