Назначение и область применения

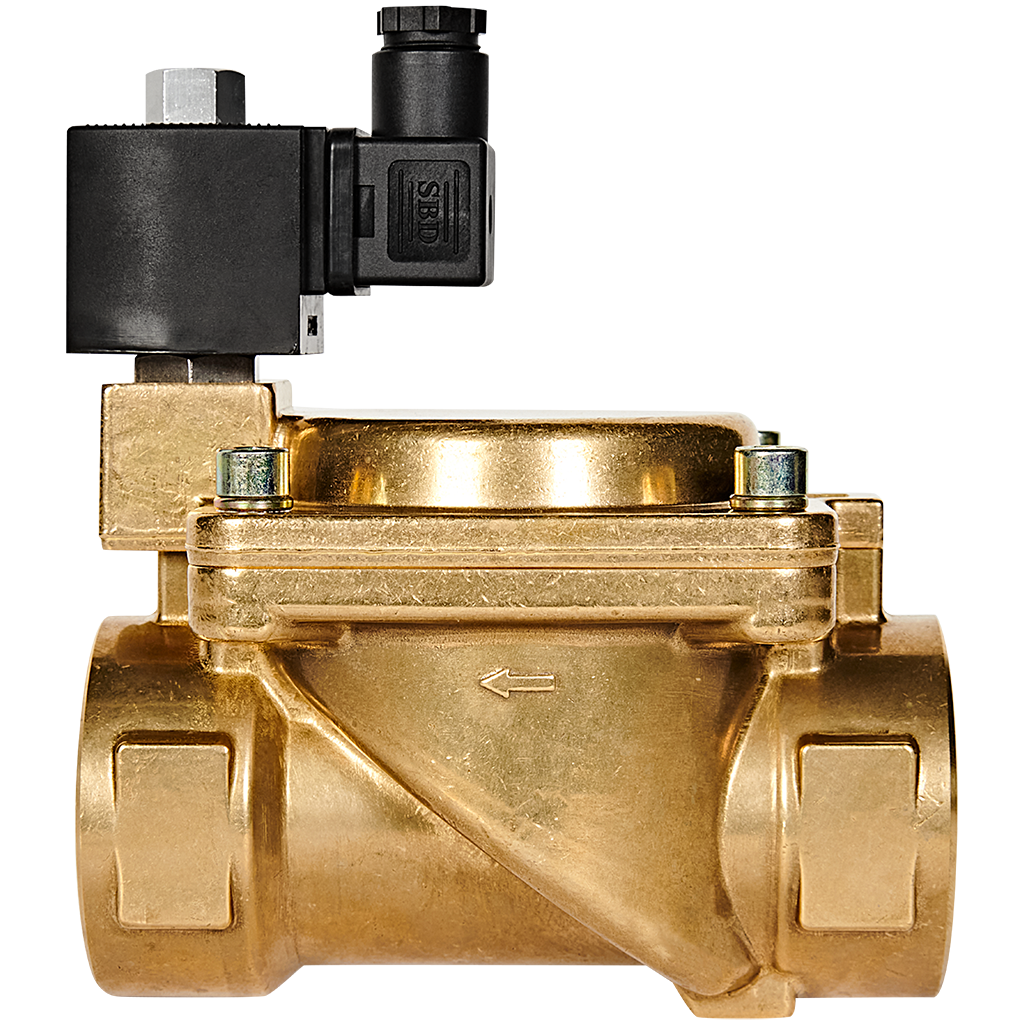

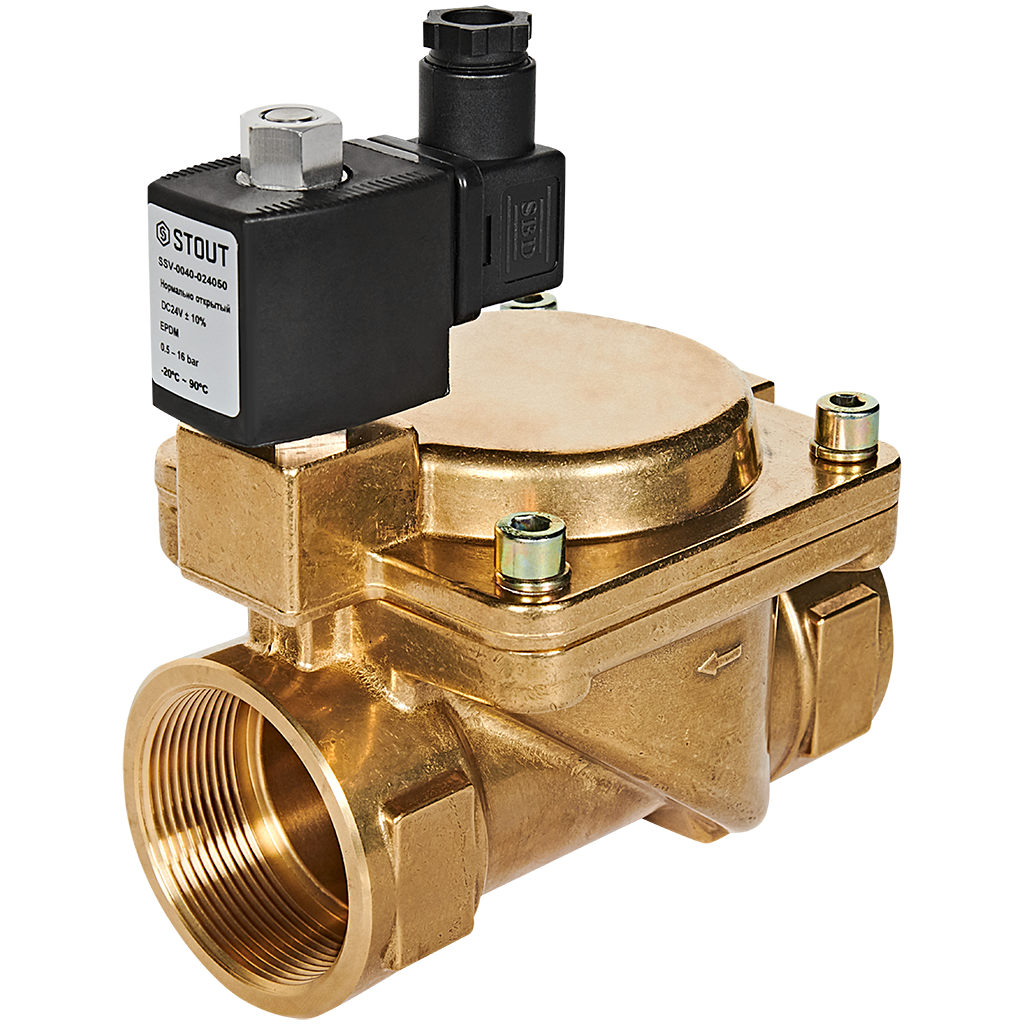

Электромагнитный клапан STOUT SSV-0040 — это двухпозиционный соленоидный клапан нормально открытого (НО) типа, предназначенный для автоматического управления потоками рабочих сред в различных инженерных системах. Устройство идеально подходит для интеграции в системы полива, мойки, пневмоавтоматики, управления котлами, а также в технологические линии, где требуется дистанционное или программное управление потоком.

Клапан работает со средами, не агрессивными к материалам его конструкции: вода, воздух, инертные газы, масла и другие нейтральные жидкости и газы.

Принцип работы клапана непрямого (пилотного) действия

Конструкция клапана STOUT SSV-0040 основана на надежном и энергоэффективном принципе пилотного управления, что позволяет управлять значительным расходом среды с помощью маломощной катушки.

• Исходное состояние (НО — нормально открыт): При отсутствии напряжения на катушке управляющий пилотный канал открыт. Давление в надмембранной полости сбрасывается, и основная мембрана не прижата к седлу, обеспечивая свободный проток среды через клапан.
• Срабатывание на закрытие: При подаче управляющего напряжения 24В постоянного тока соленоид приводит в действие сердечник, который перекрывает пилотный канал. Давление над мембраной возрастает, и она, преодолевая усилие пружины, плотно прижимается к основному седлу, полностью перекрывая поток.
• Возврат в открытое состояние: При снятии напряжения с катушки пилотный канал вновь открывается, давление над мембраной падает, и под действием давления среды и возвратной пружины мембрана поднимается, открывая основной проток.

Такая конструкция обеспечивает высокую надежность, быстрое срабатывание и низкое энергопотребление.

Ключевые особенности и преимущества

• Тип действия: Непрямое (пилотное) — для работы требует минимального перепада давления (обычно от 0.2 бар).
• Положение по умолчанию: Нормально открытый (НО) — клапан открыт при обесточенной катушке.
• Управляющее напряжение: 24 В постоянного тока (DC) — безопасное низкое напряжение, совместимое с большинством контроллеров и систем автоматики.
• Присоединение: Резьбовое соединение G2 (2 дюйма).
• Материалы корпуса: Латунь или нержавеющая сталь (уточняйте модификацию) — обеспечивают коррозионную стойкость и долгий срок службы.
• Уплотнения и мембрана: Изготовлены из качественных полимерных материалов (NBR, EPDM, FKM), устойчивых к износу и рабочей среде.
• Катушка: Изолированный компаундом корпус, защита от влаги и пыли, встроенная защита от перегрева.

Технические характеристики

Комплектация

Соленоидный клапан STOUT SSV-0040 поставляется в собранном виде, готовым к установке. В стандартную комплектацию входит:

• Клапан электромагнитный в сборе (корпус с мембраной).
• Соленоидная катушка на 24В DC.
• Комплект крепежа (при наличии).
• Технический паспорт с инструкцией по монтажу и эксплуатации.

Рекомендации по монтажу и эксплуатации

• Устанавливайте клапан в соответствии с направлением потока, указанным стрелкой на корпусе.
• Перед клапаном рекомендуется установить фильтр для защиты от механических примесей.
• Монтаж производить на ровном, неподвижном участке трубопровода, избегая вибраций.
• Для обеспечения надежной работы соблюдайте минимальный перепад давления, указанный в характеристиках.
• Подключение электрической части должно выполняться квалифицированным специалистом в соответствии с местными нормами.
