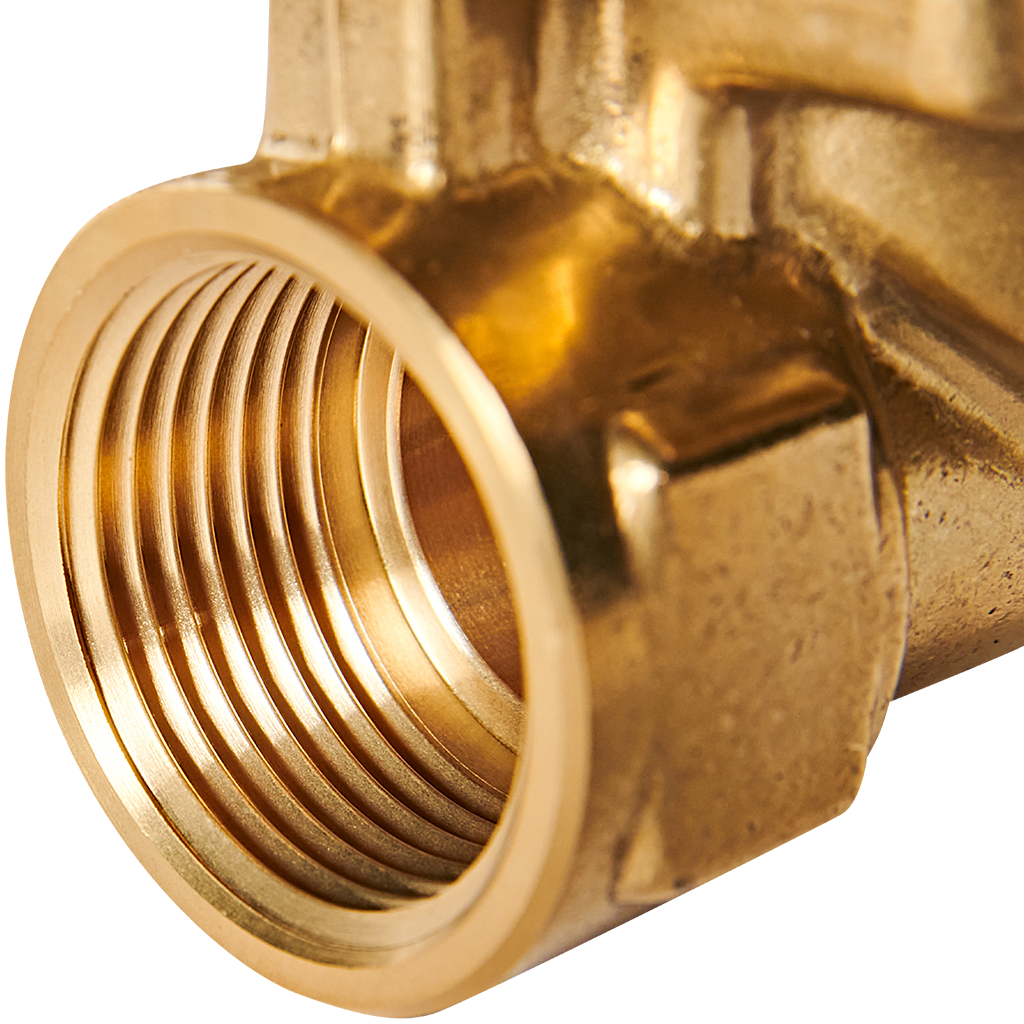

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НО 24В G1 SSV-0040-024025

Назначение и область применения

Двухпозиционный электромагнитный клапан STOUT SSV-0040 предназначен для автоматического дистанционного управления потоками рабочих сред в различных системах. Он находит применение в контурах водоснабжения, пневматике, системах орошения, моечном оборудовании, а также в установках для контроля подачи масел и нейтральных газов. Клапан работает со средами, не агрессивными к материалам его конструкции.

Принцип работы клапана непрямого (пилотного) действия

Конструкция клапана основана на использовании мембраны, которая непосредственно перекрывает основное седло. Управление этой мембраной осуществляется за счет изменения давления в надмембранной полости через малый пилотный (управляющий) канал.

Клапан нормально открытый (НО):

• В обесточенном состоянии: Управляющий канал открыт. Давление над мембраной и под ней выравнивается. Под действием давления среды и/или пружины мембрана находится в поднятом положении, оставляя основной проток открытым.
• При подаче напряжения (24В): Соленоидная катушка создает магнитное поле, втягивая сердечник, который закрывает пилотный канал. Давление в надмембранной полости падает, и под действием давления на входе мембрана прижимается к основному седлу, герметично перекрывая поток.

Такой принцип позволяет управлять большими расходами и давлениями с помощью маломощной катушки, воздействующей лишь на небольшой пилотный канал.

Ключевые преимущества модели STOUT SSV-0040-024025

• Надежное управление: Пилотная схема обеспечивает высокую перепадную способность и надежное срабатывание.
• Энергоэффективность: Катушка потребляет энергию только в момент переключения (удержание сердечника), что снижает энергопотребление.
• Безопасность: В случае отключения электроэнергии клапан автоматически возвращается в исходное "открытое" состояние (НО), обеспечивая проток среды.
• Универсальное напряжение: Катушка на 24В постоянного или переменного тока (в зависимости от исполнения) является безопасным и распространенным низковольтным стандартом.
• Компактность и удобный монтаж: Резьбовое присоединение G1 (1/4") и продуманная конструкция облегчают установку в систему.

Технические особенности

• Тип действия: Непрямое (пилотное), мембранное.
• Исходное положение: Нормально открытый (НО/NO).
• Напряжение питания катушки: 24В.
• Присоединение: Наружная/внутренняя резьба G1" (1/4").
• Рабочая среда: Вода, воздух, инертные газы, масла (неагрессивные к материалам клапана).
• Материалы корпуса: Латунь, нержавеющая сталь.
• Материалы уплотнений: NBR (нитрил-бутадиеновый каучук), EPDM, FKM (Viton) в зависимости от модификации.

Комплектация

Электромагнитный клапан STOUT SSV-0040 поставляется готовым к установке. Рекомендуется использовать перед клапаном фильтр тонкой очистки для защиты пилотного канала от загрязнений.

Соленоидный клапан STOUT SSV-0040-024025 — это оптимальное решение для задач автоматизации, где требуется дистанционно перекрывать поток в нормально открытой линии. Его надежная пилотная конструкция, безопасное низкое напряжение и качественное исполнение делают его идеальным выбором для систем водоподготовки, отопления, промышленного оборудования и систем полива.
