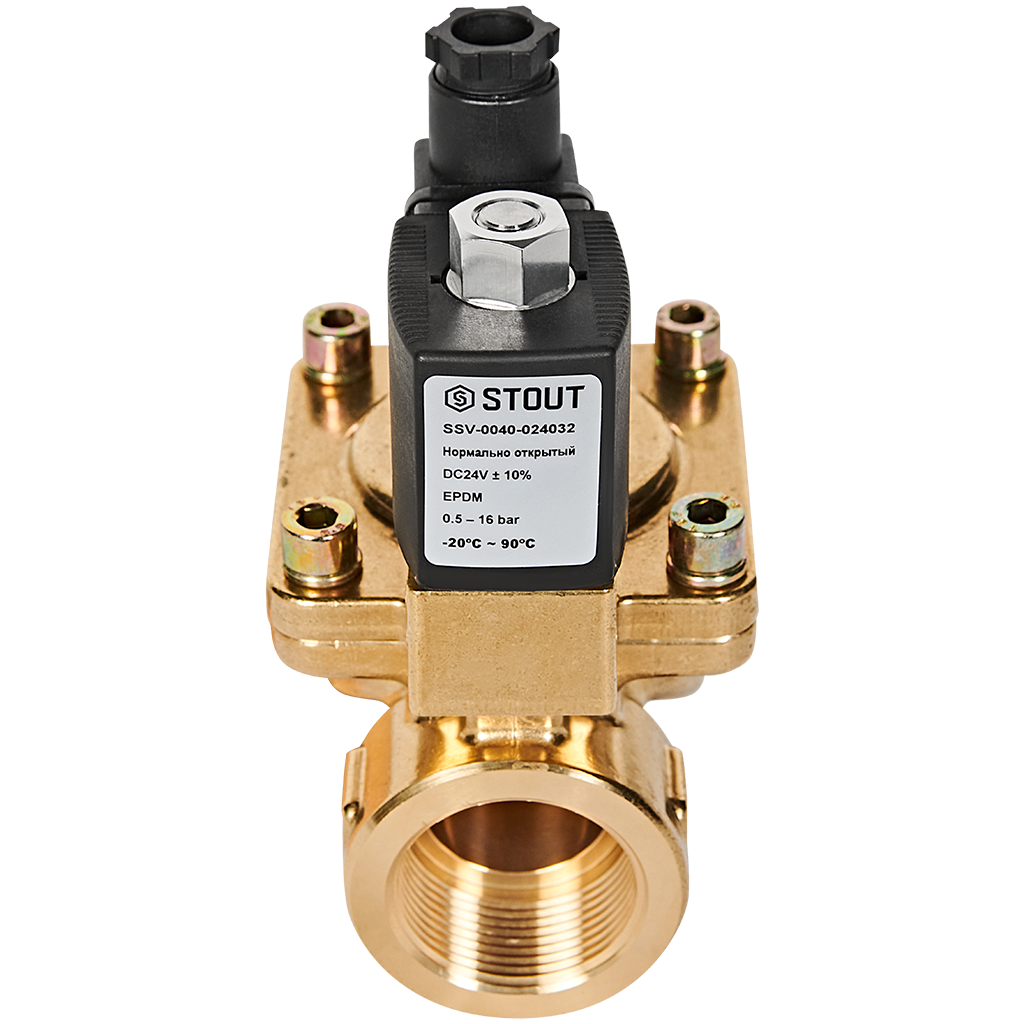

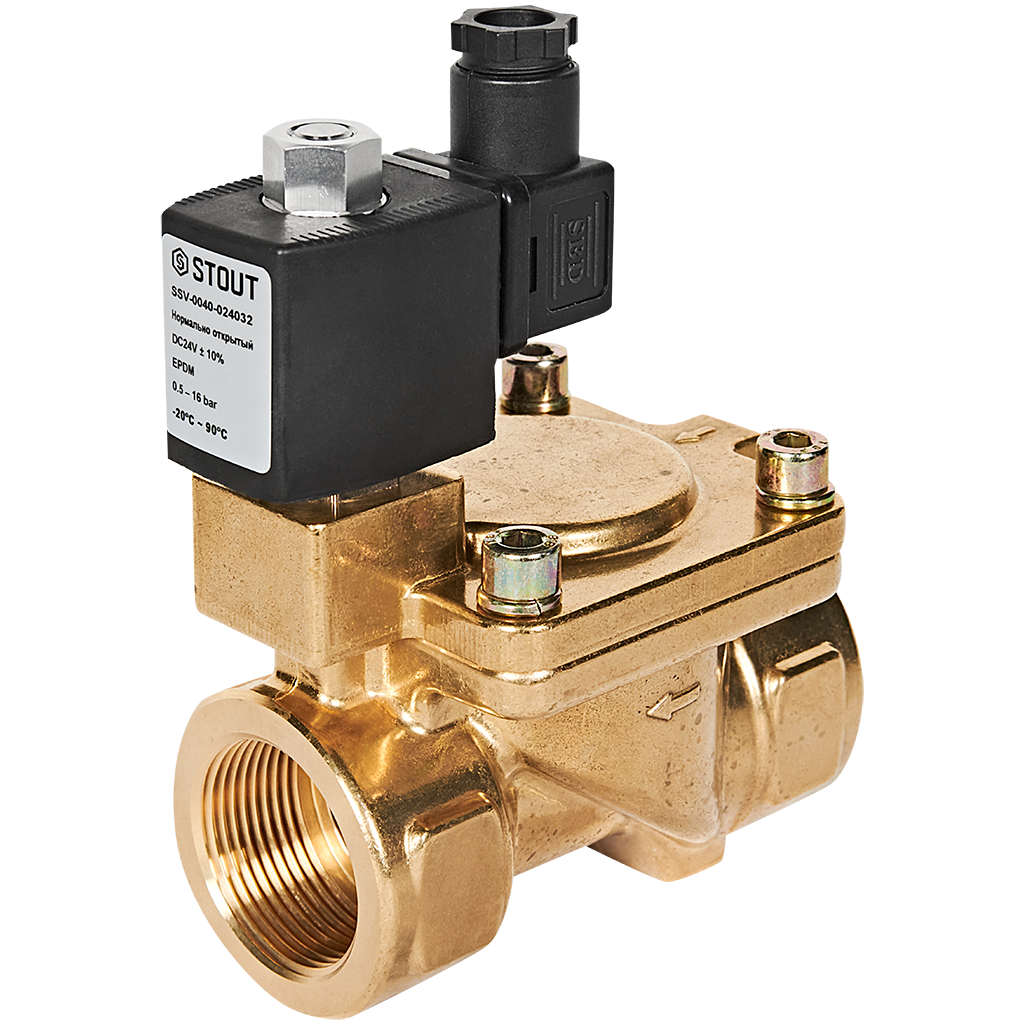

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НО 24В G1 1/4 SSV-0040-024032
Надежное автоматическое управление потоками
Электромагнитный клапан STOUT SSV-0040-024032 — это двухпозиционный соленоидный клапан нормально открытого (НО) типа, предназначенный для автоматизации систем водоснабжения, пневматики, управления масляными потоками и другими средами, не агрессивными к материалам устройства. Клапан работает по принципу непрямого (пилотного) действия, что обеспечивает высокую надежность и стабильную работу даже при невысоких перепадах давления.
Принцип работы и конструктивные особенности
Управление основным потоком среды осуществляется с помощью гибкой мембраны, которая открывает или закрывает главное седло клапана. Уникальность пилотного принципа заключается в управлении этой мембраной через вспомогательные (пилотные) каналы малого сечения.
- В нормальном состоянии (без напряжения): Управляющий пилотный канал открыт. Давление в надмембранной полости сбрасывается, мембрана поднята, и основной поток среды свободно проходит через клапан.
- При подаче напряжения 24В на катушку: Сердечник соленоида перекрывает пилотный канал. Давление над мембраной возрастает, она прижимается к основному седлу и полностью перекрывает поток.
Такая конструкция обеспечивает высокую скорость срабатывания, минимальный расход энергии и позволяет управлять большими расходами среды с помощью маломощной электрокатушки.
Ключевые преимущества модели SSV-0040-024032
- Нормально открытое состояние (НО): Клапан по умолчанию открыт, что обеспечивает проток в случае отключения электроэнергии, повышая безопасность системы.
- Низкое энергопотребление: Катушка на постоянном токе 24В отличается надежностью, безопасностью и экономичностью.
- Универсальность применения: Предназначен для работы с водой, сжатым воздухом, инертными газами, маслами и другими неагрессивными жидкостями и газами.
- Надежная конструкция: Корпус и основные компоненты изготовлены из качественных материалов, обеспечивающих длительный срок службы.

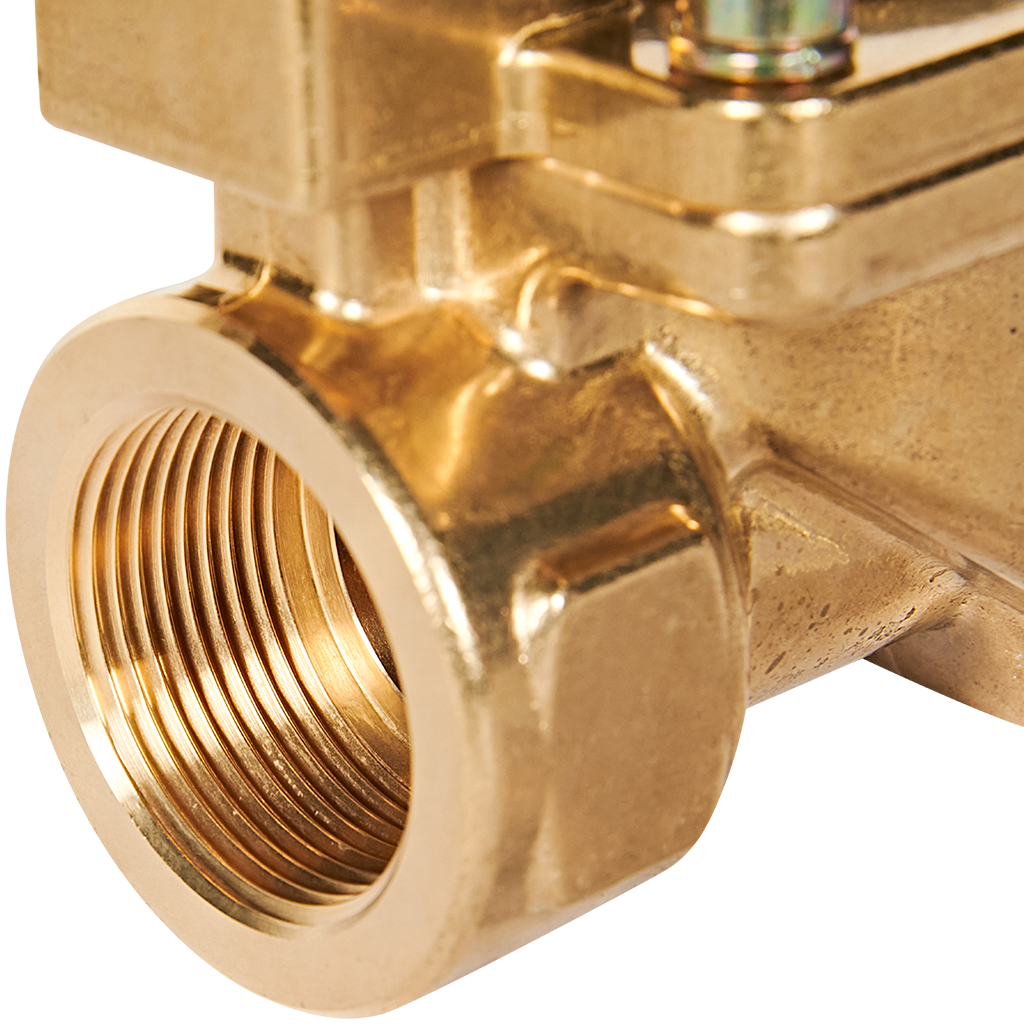

- Стандартный присоединительный размер: Резьбовое соединение G1 1/4 (1 1/4 дюйма) для удобного монтажа в различные трубопроводные системы.
Технические характеристики
| Модель | STOUT SSV-0040-024032 |
| Тип действия | Непрямое (пилотное), нормально открытый (НО) |
| Присоединение | Резьба G1 1/4" (наружная/внутренняя) |
| Рабочее напряжение | Постоянный ток 24 В |
| Потребляемая мощность | Низкая (уточняется в спецификации) |
| Рабочая среда | Вода, воздух, инертные газы, масла (неагрессивные) |
| Материал корпуса | Латунь или нержавеющая сталь (в зависимости от исполнения) |
| Материал мембраны/уплотнений | NBR, EPDM, FKM (в зависимости от модификации) |
| Диапазон рабочих давлений | От 0.2 до 10 бар (требует уточнения для конкретной среды) |
| Класс защиты | IP65 (стандартно, для защиты от пыли и струй воды) |
| Температура среды | От 0°C до +120°C (зависит от материала уплотнений) |
Сфера применения
Электромагнитный клапан STOUT SSV-0040 находит широкое применение в системах автоматизации:
- Промышленная автоматика: Управление подачей воздуха, воды, охлаждающей жидкости в станках и технологических линиях.
- Водоподготовка и очистка: Управление циклами промывки фильтров, подачей реагентов.
- Орошение и полив: Автоматическое управление секциями полива в сельском хозяйстве и ландшафтном дизайне.
- Котельное и отопительное оборудование: Заполнение систем, управление контурами.
- Пневматические системы: Дистанционное управление подачей сжатого воздуха.
Комплектация и монтаж
Клапан поставляется в сборе с соленоидной катушкой. Перед монтажом рекомендуется убедиться в соответствии рабочей среды, давления и температуры параметрам клапана. Установка должна производиться в соответствии с направлением потока, указанным стрелкой на корпусе. Для обеспечения долговечности рекомендуется установка фильтра тонкой очистки перед клапаном, особенно при работе с неочищенными средами.
Электромагнитный клапан STOUT SSV-0040-024032 — это оптимальное решение для задач дистанционного и автоматического управления потоком нейтральных сред. Сочетание пилотной схемы, нормально открытого исполнения и питания постоянным током 24В делает его безопасным, надежным и экономичным компонентом для современной инженерной системы.
