Назначение и область применения

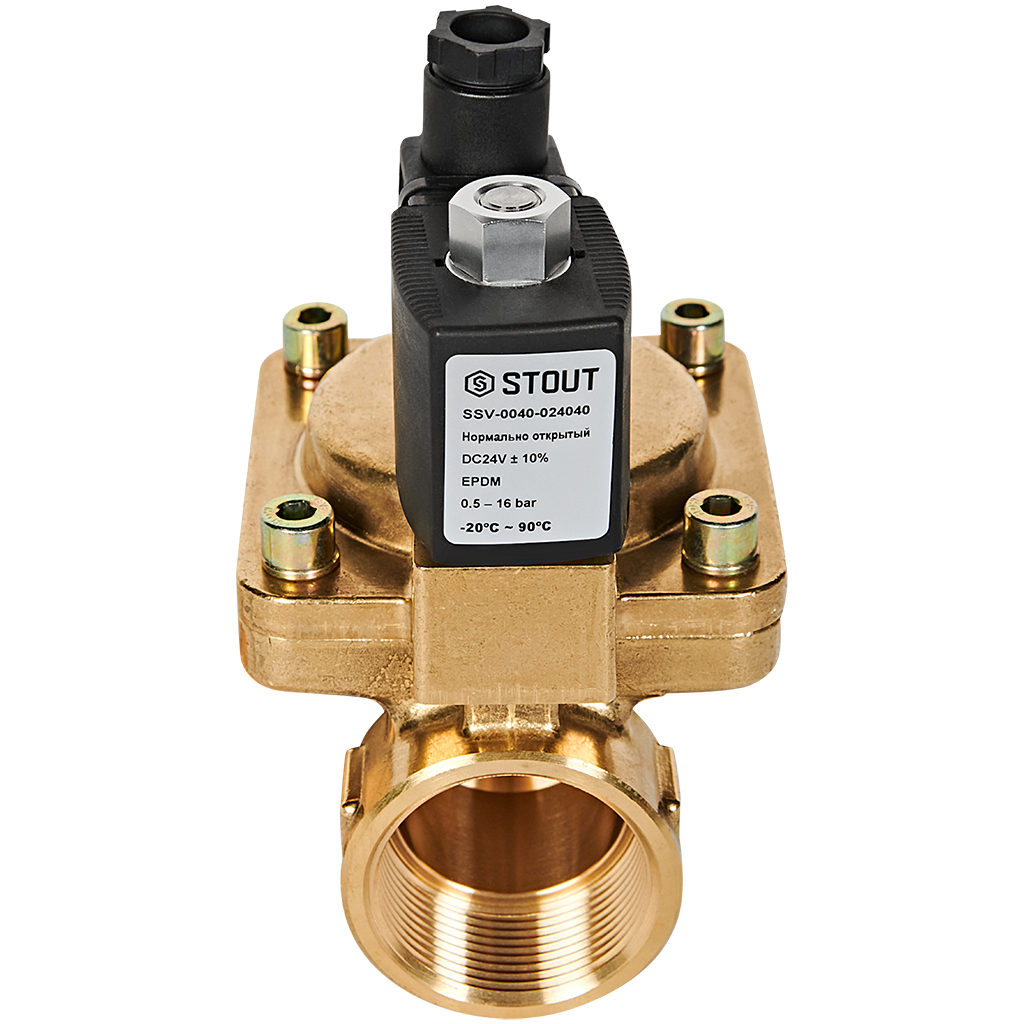

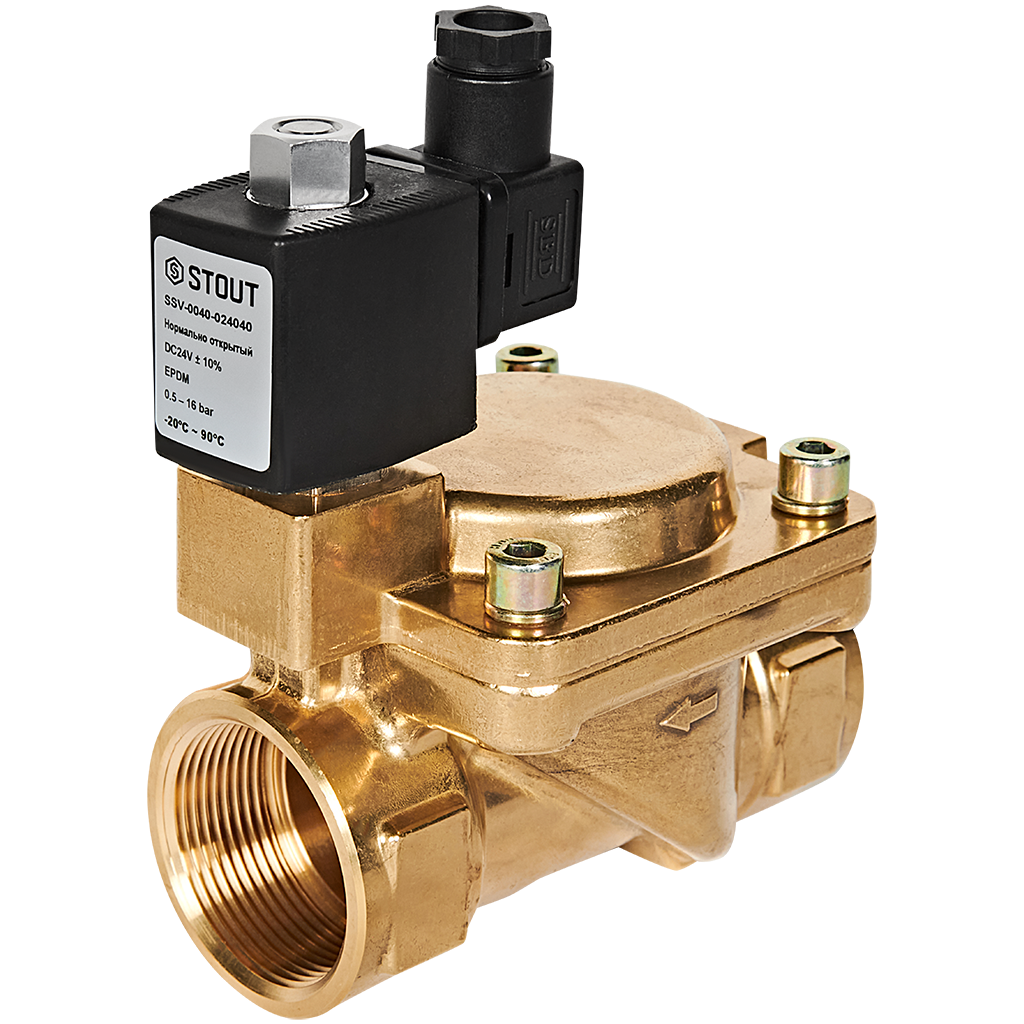

Электромагнитный клапан STOUT SSV-0040-024040 — это двухпозиционный нормально открытый (НО) клапан, предназначенный для автоматического дистанционного управления потоками рабочих сред в системах водоснабжения, отопления, пневматики, а также в технологических линиях. Он обеспечивает надежное перекрытие или подачу среды по электрическому сигналу.

Клапан используется для управления потоками сред, не агрессивных к материалам его конструкции: вода, воздух, инертные газы, масла и другие нейтральные жидкости и газы.

Принцип работы и конструктивные особенности

Клапан STOUT SSV-0040 относится к клапанам непрямого (пилотного) действия. Это означает, что для управления основным потоком используется энергия давления самой рабочей среды, что позволяет управлять мощными потоками с помощью малогабаритной соленоидной катушки.

Как работает нормально открытый (НО) клапан:

1. В обесточенном состоянии (нормальное положение): Управляющий пилотный канал открыт. Мембрана, перекрывающая основной проток, находится в поднятом состоянии, и среда свободно проходит через клапан от входа к выходу.
2. При подаче напряжения 24В на катушку: Сердечник соленоида перекрывает пилотный канал. Это вызывает изменение давления в надмембранной полости. Под действием давления основной среды мембрана опускается и герметично прижимается к седлу, полностью перекрывая основной поток.
3. При снятии напряжения: Пилотный канал снова открывается, давление над мембраной выравнивается, и она поднимается, возвращая клапан в исходное открытое состояние.

Такая конструкция обеспечивает высокую надежность, низкое энергопотребление и возможность работы при значительных перепадах давления.

Ключевые преимущества модели SSV-0040-024040

• Нормально открытое состояние (НО): Обеспечивает проток среды в штатном режиме. Подача напряжения приводит к закрытию, что критически важно для систем безопасности, где требуется прекратить подачу при отключении питания или по сигналу аварии.
• Низковольтное управление 24В: Повышает безопасность эксплуатации, позволяет интегрировать клапан в системы с низковольтным управлением (например, от программируемых реле, контроллеров).
• Непрямое (пилотное) действие: Высокая мощность переключения при малых размерах катушки и низком энергопотреблении.
• Универсальность: Подходит для широкого спектра неагрессивных сред: вода, воздух, масло, газ.
• Надежная мембранная конструкция: Обеспечивает герметичное перекрытие и устойчивость к загрязнениям среды.
• Резьбовое соединение G1 1/2" (1½ дюйма): Стандартный размер для интеграции в трубопроводные системы.

Технические характеристики

Области применения

• Водоснабжение и водоочистка: Управление подачей воды в системах полива, мойках, установках водоподготовки.
• Отопление и вентиляция: Автоматизация подачи теплоносителя в контурах, управление увлажнителями в системах вентиляции.
• Промышленная автоматика: Управление технологическими линиями, подача воздуха в пневмоцилиндры, контроль смазочных систем.
• Бытовая техника и коммерческое оборудование: Кофемашины, посудомоечные машины, диспенсеры.
• Системы безопасности: Аварийное отключение подачи жидкости или газа.

Комплектация и монтаж

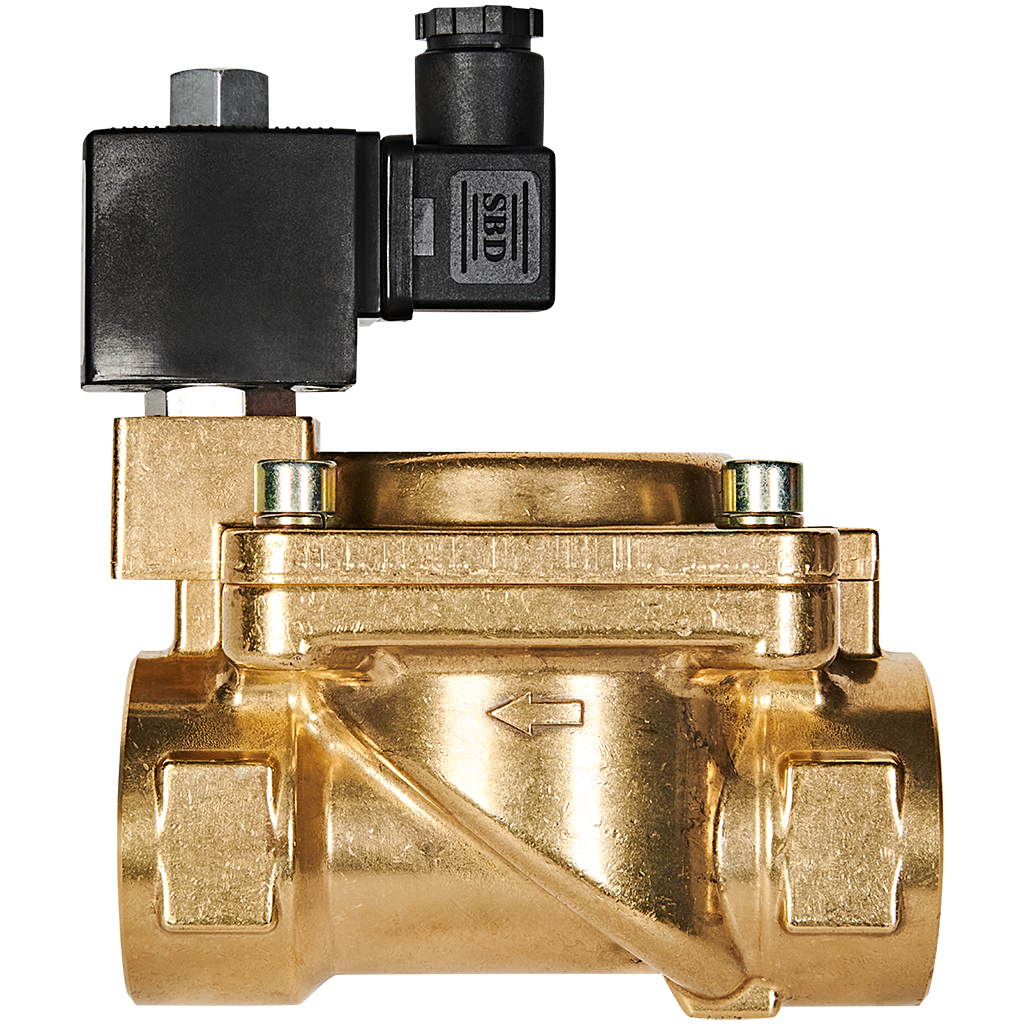

Клапан поставляется в сборе, готовый к установке. Для монтажа необходимо врезать его в разрыв трубопровода с помощью резьбового соединения G1 1/2", обеспечив направление потока согласно стрелке на корпусе. Подключение электрической части (катушки 24В) должно выполняться через соответствующий защитный автомат или предохранитель, в соответствии с требованиями ПУЭ.

Рекомендация: Перед клапаном желательно установить фильтр грубой очистки для защиты пилотного канала и мембраны от механических примесей.
