Назначение и область применения

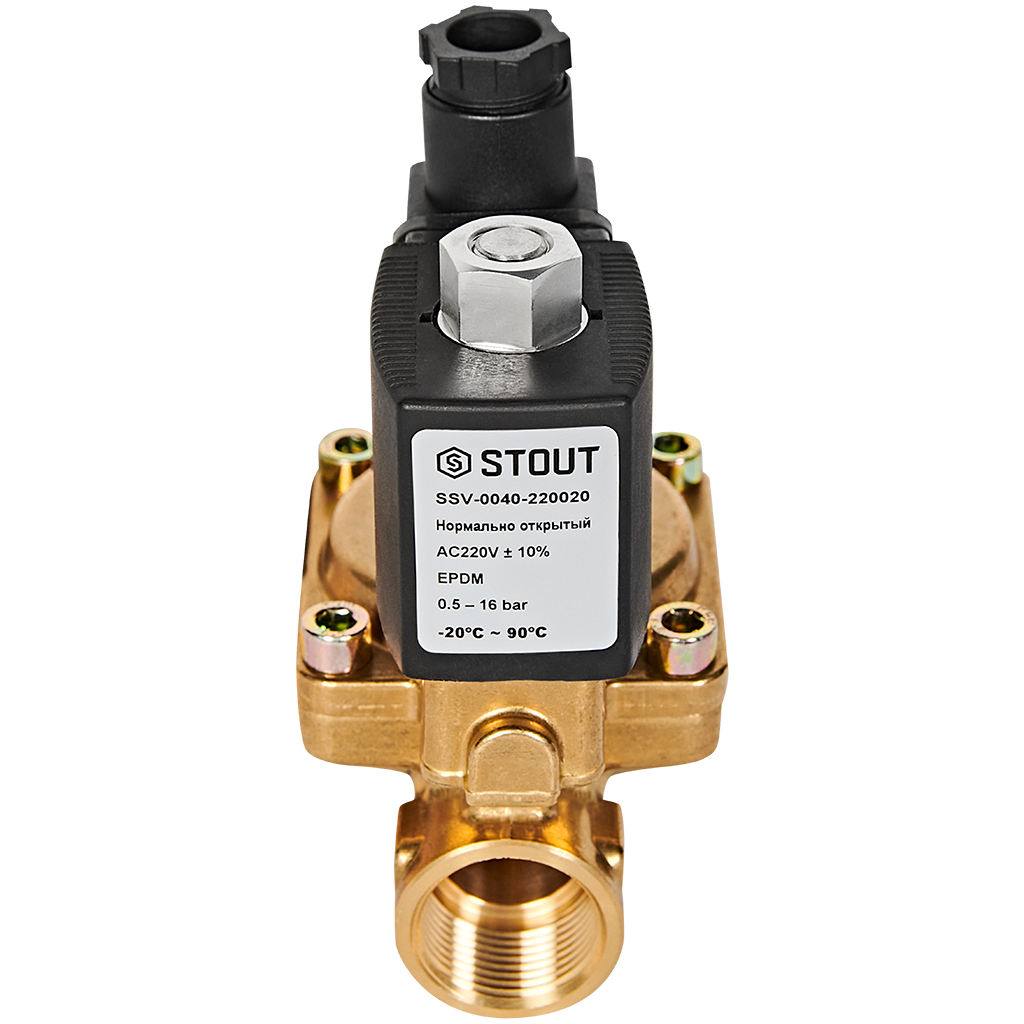

Электромагнитный клапан STOUT SSV-0040 — это двухпозиционный соленоидный клапан нормально открытого (НО) типа, предназначенный для автоматического управления потоками рабочих сред в системах водоснабжения, отопления, пневматики, охлаждения и в различных технологических процессах. Он идеально подходит для интеграции в системы «умный дом», диспетчеризации и автоматизации.

Клапан предназначен для работы со средами, не агрессивными к материалам его конструкции: вода (холодная и горячая), воздух, инертные газы, масла и другие нейтральные жидкости и газы.

Принцип работы клапана непрямого (пилотного) действия

Конструкция клапана STOUT SSV-0040 основана на надежном пилотном принципе управления, который позволяет управлять большим потоком среды с помощью маломощного электромагнита.

• Исходное состояние (НО — Нормально Открыт): При отсутствии напряжения на катушке управляющий пилотный канал открыт. Давление в надмембранной и подмембранной полостях выравнивается. Под действием давления среды и возвратной пружины основная мембрана открыта, обеспечивая свободный проток через клапан.
• Срабатывание на закрытие: При подаче управляющего напряжения 220В на соленоидную катушку сердечник втягивается и закрывает пилотный канал. Давление в надмембранной полости падает, создавая перепад давления на мембране. Этот перепад преодолевает усилие пружины и давление среды, и мембрана плотно прижимается к основному седлу, полностью перекрывая поток.
• Возврат в открытое состояние: При снятии напряжения сердечник под действием собственной пружины открывает пилотный канал, давление выравнивается, и мембрана возвращается в исходное открытое положение, возобновляя проток.

Такой принцип действия обеспечивает высокую надежность, малое энергопотребление и возможность работы при минимальном перепаде давления на клапане.

Ключевые особенности и преимущества

• Тип действия: Непрямое (пилотное), для работы требуется минимальный перепад давления.
• Исполнение: Нормально открытый (НО). Поток идет при отключенном питании, что критически важно для систем, требующих аварийного сброса или обеспечения протока по умолчанию.
• Управляющее напряжение: Стандартное для РФ ~220В, 50/60 Гц.
• Присоединение: Резьбовое соединение G3/4" (наружная резьба) для удобного и надежного монтажа в трубопровод.
• Корпус: Изготовлен из качественных материалов, устойчивых к коррозии.
• Мембрана: Эластичная, износостойкая, обеспечивает герметичное перекрытие.
• Катушка соленоида: Защищенного исполнения, с высоким классом изоляции, рассчитана на длительную непрерывную работу.

Технические характеристики

Области применения клапана STOUT SSV-0040

• Водоснабжение и канализация: Управление подачей воды в системах полива, мойках, бытовых и промышленных установках.
• Отопление и вентиляция: Автоматизация подпитки систем, управление контурами в котельных, узлах обвязки.
• Промышленная автоматика: Управление технологическими линиями, дозирование, распределение потоков.
• Орошение и сельское хозяйство: Системы автоматического полива теплиц и полей.
• Пневматические системы: Управление подачей сжатого воздуха в неагрессивных средах.

Комплектация и монтаж

Клапан поставляется в собранном виде, готовым к установке. Рекомендуется устанавливать в разрыв трубопровода в соответствии с направлением стрелки на корпусе. Перед клапаном желательно установить фильтр для защиты от механических примесей. Монтаж должен производиться квалифицированным персоналом с соблюдением правил электробезопасности.

STOUT SSV-0040 — это оптимальное сочетание надежности, функциональности и доступной цены для задач автоматического управления средой в инженерных системах.
