Назначение и область применения

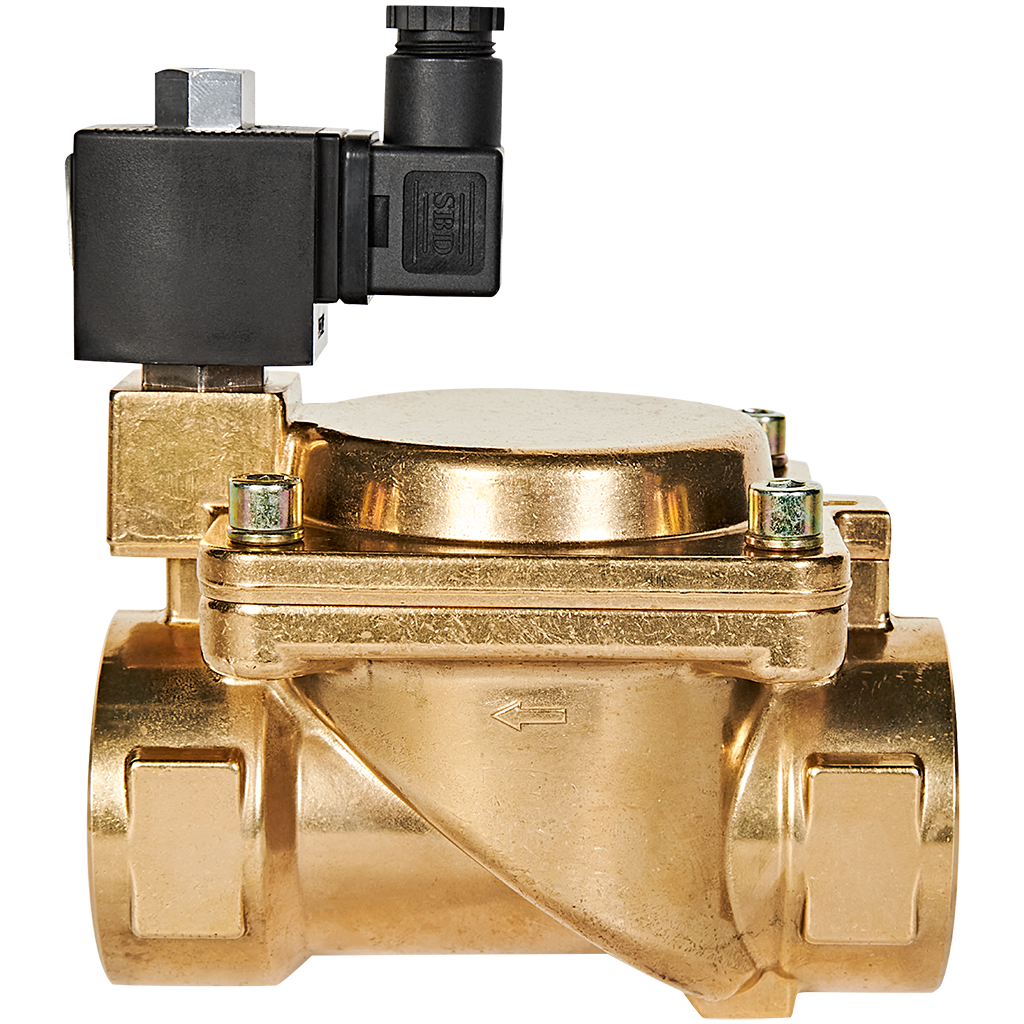

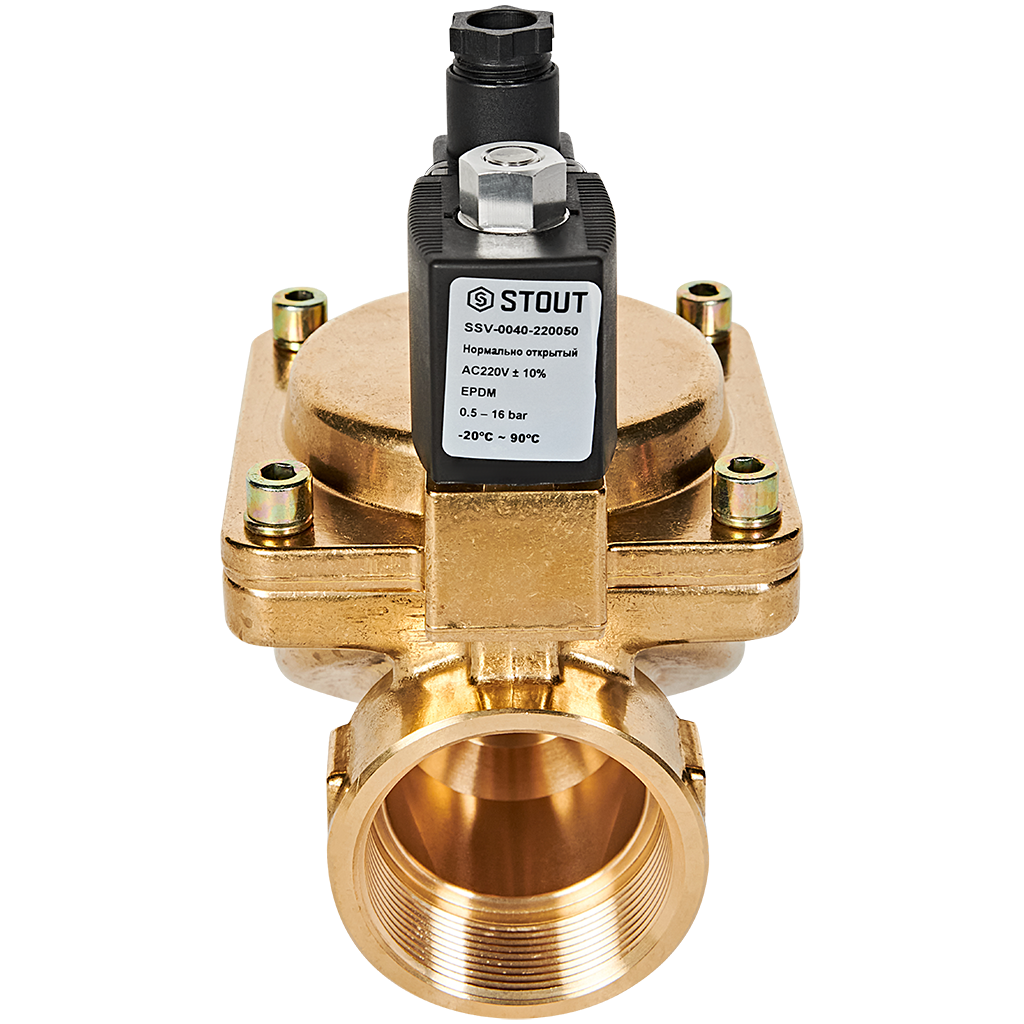

Электромагнитный клапан STOUT SSV-0040-220050 — это двухпозиционный соленоидный клапан нормально открытого (НО) типа, предназначенный для автоматического дистанционного управления потоками рабочих сред в различных инженерных системах. Устройство идеально подходит для установки в контурах, где в штатном режиме требуется обеспечить постоянный проток, а его перекрытие должно происходить только по сигналу управления.

Клапан используется для работы со средами, не агрессивными к материалам его конструкции: вода (холодная и горячая), сжатый воздух, инертные газы, масла и другие нейтральные жидкости. Широко применяется в системах полива, мойки, пневмоавтоматике, водоочистке, отоплении и промышленных установках.

Принцип работы и конструктивные особенности

Клапан STOUT SSV-0040 относится к клапанам непрямого (пилотного) действия. Это означает, что для управления основным потоком среды используется энергия самого этого потока, что позволяет управлять высокими давлениями при помощи маломощной соленоидной катушки.

Как работает нормально открытый (НО) клапан:

1. Исходное состояние (без напряжения): Управляющий пилотный канал открыт. Мембрана, разделяющая камеры клапана, не прижата к основному седлу, создавая свободный проток среды от входа к выходу. Клапан ОТКРЫТ.
2. Подача напряжения (220В) на катушку: Сердечник (плунжер) соленоида втягивается, перекрывая пилотный канал. Это приводит к выравниванию давления по обе стороны мембраны. Под действием давления среды и усилия пружины (в некоторых моделях) мембрана перемещается и плотно прижимается к основному седлу, полностью перекрывая поток. Клапан ЗАКРЫТ.
3. Снятие напряжения: Соленоид обесточивается, пилотный канал открывается, давление над мембраной падает, и она возвращается в исходное положение, открывая основной проток. Клапан снова ОТКРЫТ.

Такая конструкция обеспечивает высокую надежность, быстрое срабатывание и низкое энергопотребление.

Ключевые преимущества модели SSV-0040-220050

• Надежность и долговечность: Корпус из высококачественной латуни, износостойкая мембрана и сердечник.
• Энергоэффективность: Катушка соленоида потребляет энергию только в момент переключения (удержания) в закрытое состояние.
• Широкий диапазон рабочих давлений: Стабильная работа как при низком, так и при высоком давлении в линии (уточняйте в технических характеристиках конкретной модели).

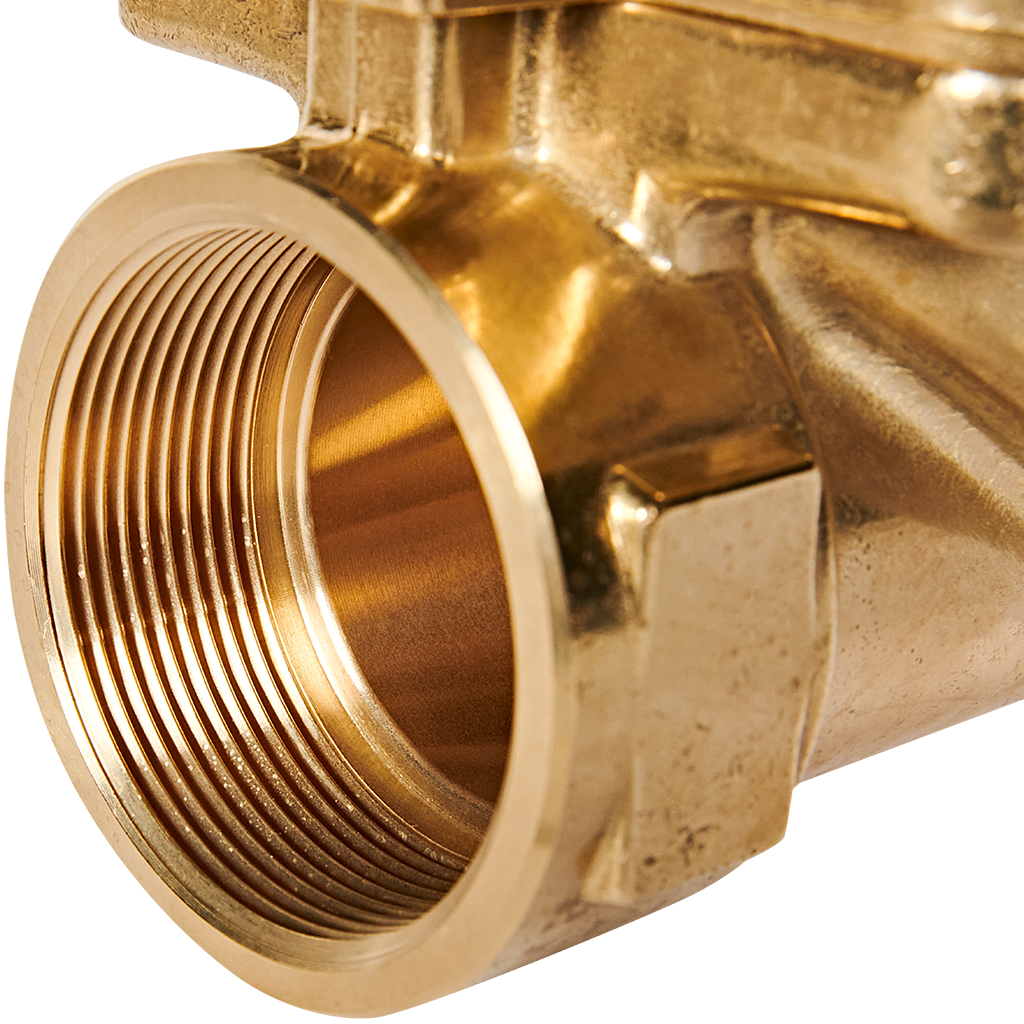

• Универсальное подключение: Резьбовое присоединение G2 (дюймовая резьба 2") обеспечивает удобный монтаж в трубопровод.
• Безопасность: Нормально открытое исполнение гарантирует проток в случае отключения электроэнергии, что критично для многих непрерывных процессов.
• Совместимость: Стандартное напряжение катушки 220В AC позволяет легко интегрировать клапан в большинство систем автоматики.

Технические характеристики

*Полные технические параметры (макс. давление, температура среды, перепад давления для срабатывания и т.д.) указаны в паспорте изделия.

Комплектация и монтаж

Клапан поставляется в собранном виде, готовым к установке. Рекомендуется устанавливать в сухих помещениях или в местах, защищенных от прямого попадания струй воды (в соответствии с классом защиты). Перед клапаном рекомендуется установить фильтр для защиты от механических примесей. Монтаж производится в разрыв трубопровода в соответствии с направлением стрелки на корпусе клапана.
