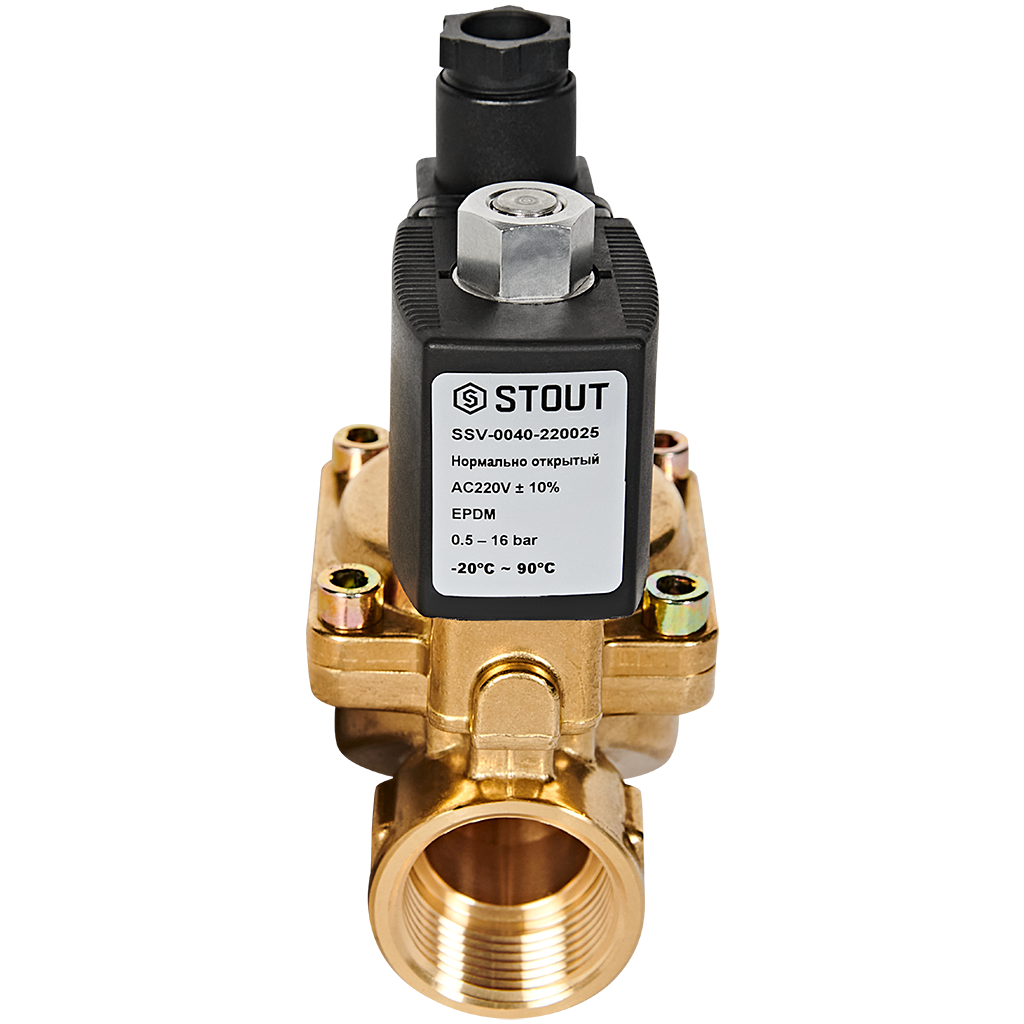

Клапан соленоидный (электромагнитный) STOUT непрямого (пилотного) действия НО 220В G1 SSV-0040-220025
Назначение и область применения
Электромагнитный клапан STOUT модели SSV-0040-220025 — это двухпозиционный соленоидный клапан нормально открытого (НО) типа, предназначенный для автоматизации систем водоснабжения, отопления, пневматики и управления технологическими процессами. Устройство эффективно работает с рабочими средами, не агрессивными к материалам клапана: вода, воздух, инертные газы, масла и другие нейтральные жидкости.
Клапан идеально подходит для интеграции в системы «умный дом», диспетчеризации котельных, орошения, мойки и промышленного оборудования, где требуется дистанционное или программное управление потоком.
Принцип работы пилотного (непрямого) действия
Клапан STOUT SSV-0040 использует передовую конструкцию непрямого (пилотного) действия, что позволяет управлять значительными расходами и давлениями среды при помощи маломощной катушки.
- Исходное состояние (без напряжения): Управляющий пилотный канал открыт. Мембрана, регулирующая основной поток, не прижата к седлу, благодаря чему среда свободно проходит через клапан. Клапан ОТКРЫТ.
- При подаче напряжения 220В: Соленоидная катушка приводит в действие сердечник, который перекрывает пилотный канал. Это вызывает изменение давления в надмембранной полости, в результате чего мембрана прижимается к основному седлу и полностью перекрывает поток. Клапан ЗАКРЫВАЕТСЯ.
Такая конструкция обеспечивает высокую надежность, низкое энергопотребление и устойчивую работу даже при нестабильном или низком перепаде давления на входе.
Ключевые особенности и преимущества
- Тип действия: Непрямое (пилотное), для эффективного управления.
- Исходное положение: Нормально открытый (НО). Поток идет при отключенном питании, что повышает безопасность систем, где важно избежать блокировки.
- Напряжение питания: 220 В переменного тока (AC), стандартное для большинства промышленных и бытовых сетей.

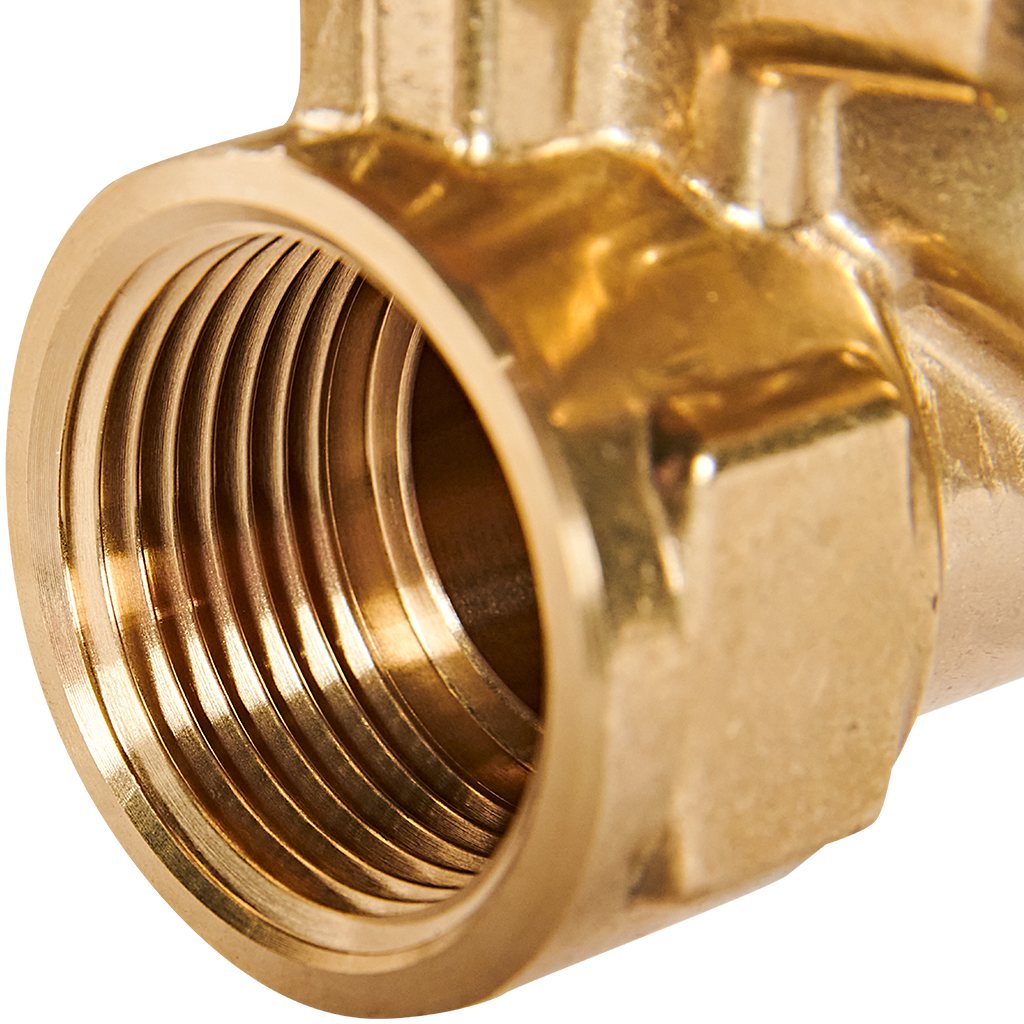

- Присоединение: Резьбовое соединение G1" (дюймовая трубная резьба), обеспечивающее простой и надежный монтаж.
- Корпус: Изготовлен из высококачественной нержавеющей стали (SS), что гарантирует коррозионную стойкость и долгий срок службы.
- Мембрана и уплотнения: Специальная эластомерная мембрана, стойкая к износу и рабочим средам.
- Катушка: Медная обмотка в литом корпусе с влагозащитой, возможность ручного дублирования (при наличии штеммера).
Технические характеристики
| Модель | STOUT SSV-0040-220025 |
| Тип клапана | Соленоидный, нормально открытый (НО) |
| Принцип действия | Непрямой (пилотный) |
| Напряжение питания | 220V AC, 50/60 Гц |
| Присоединение | Резьба G1" (внутренняя) |
| Материал корпуса | Нержавеющая сталь |
| Рабочая среда | Вода, воздух, инертные газы, масла (неагрессивные) |
| Макс. рабочее давление | До 10 бар (зависит от модели, уточняйте) |
| Температура среды | От 0°C до +120°C (макс.) |
| Класс защиты | IP65 (стандартно, защита от струй воды и пыли) |
Комплектация и монтаж
Устройство поставляется в собранном виде, готовым к установке. Рекомендуется монтаж в любом положении, кроме катушкой вниз. Перед клапаном необходимо установить фильтр тонкой очистки для защиты пилотного канала от загрязнений. Для обеспечения герметичности при подключении рекомендуется использовать фум-ленту или нить.
Отличие от модели SSV-0030 (НЗ)
В линейке STOUT представлены две основные модификации: SSV-0040 (НО) и SSV-0030 (НЗ — нормально закрытый). Клапан НО открыт при отсутствии напряжения, что критично для систем, где при отключении электричества необходимо обеспечить проток (например, аварийное охлаждение, подача воды). Клапан НЗ, напротив, закрыт без питания и открывается при его подаче.
Соленоидный клапан STOUT SSV-0040-220025 — это оптимальное сочетание надежности, функциональности и доступной цены для построения современных автоматизированных систем управления средой.
