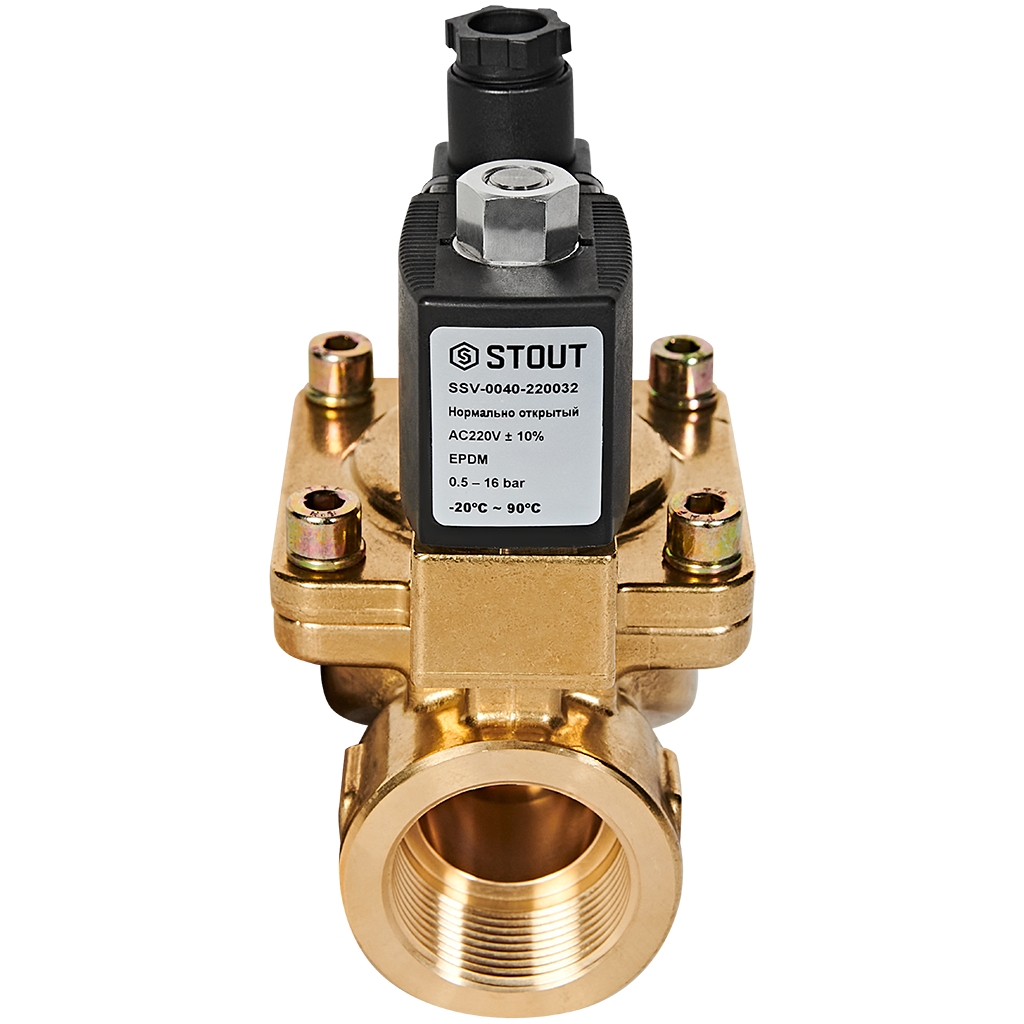

Клапан соленоидный электромагнитный STOUT SSV-0040-220032 (НО, 220В, G1 1/4)
Назначение и область применения
Электромагнитный клапан STOUT SSV-0040-220032 — это двухпозиционный соленоидный клапан нормально открытого (НО) типа, предназначенный для автоматизации систем управления потоками рабочих сред. Устройство идеально подходит для интеграции в системы водоснабжения, пневматики, орошения, а также для управления потоками масел и нейтральных газов, не агрессивных к материалам клапана.
Ключевая особенность модели — принцип пилотного (непрямого) действия, который позволяет управлять значительными расходами и перепадами давления с помощью маломощной катушки, обеспечивая высокую надежность и энергоэффективность.
Принцип работы клапана нормально открытого (НО) типа
В исходном состоянии (без напряжения на катушке) клапан открыт, обеспечивая свободный проток среды через основное седло. Это достигается за счет открытого управляющего (пилотного) канала, который соединяет надмембранную полость с выходной линией, удерживая мембрану в поднятом положении.
Процесс закрытия: При подаче напряжения 220В на соленоидную катушку сердечник втягивается и перекрывает пилотный канал. Давление в надмембранном пространстве возрастает, что приводит к опусканию мембраны и герметичному перекрытию основного проточного отверстия. Поток среды полностью останавливается.
Процесс открытия: При снятии напряжения с катушки пилотный канал открывается, давление над мембраной стравливается, и она поднимается под действием давления среды, вновь открывая основной проток.
Конструктивные особенности и преимущества
- Тип действия: Непрямое (пилотное). Позволяет управлять высокими расходами при компактных размерах соленоида.
- Исходное состояние: Нормально открытый (НО). Обеспечивает безопасность системы: при отключении питания клапан автоматически открывается, восстанавливая поток.
- Мембранное управление: Основной поток перекрывается эластичной мембраной, что обеспечивает высокую герметичность и плавность работы, снижает гидроудары.
- Универсальное питание: Катушка рассчитана на напряжение переменного тока 220В, стандартное для большинства промышленных и бытовых сетей в РФ.

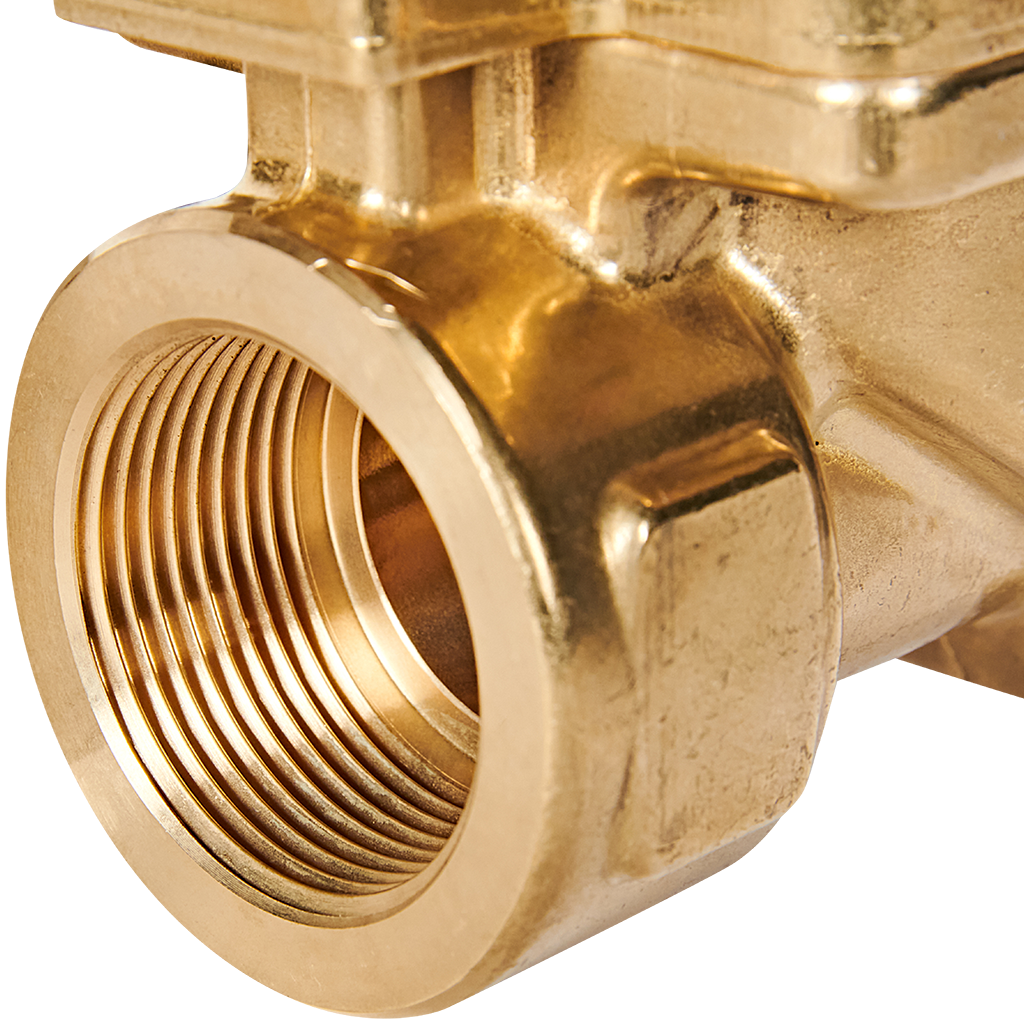

- Патрубок: Резьбовое соединение G1 1/4 (1 1/4") обеспечивает надежный и удобный монтаж в трубопроводные системы.
- Надежность: Корпус и внутренние компоненты изготовлены из материалов, стойких к воде, маслам и нейтральным газам.
Технические характеристики
| Модель | STOUT SSV-0040-220032 |
| Тип клапана | Соленоидный (электромагнитный), непрямого действия |
| Исходное положение | Нормально открытый (НО) |
| Напряжение питания | 220 В, переменный ток (~50 Гц) |
| Присоединение | Наружная резьба G1 1/4" (1 1/4 дюйма) |
| Рабочая среда | Вода, воздух, инертные газы, масла (неагрессивные к материалам клапана) |
| Принцип управления | Пилотный (мембранный) |
Области применения
- Системы водоподготовки и водоочистки: Управление циклами промывки фильтров.
- Полив и орошение: Автоматизация полива в теплицах, парках, сельском хозяйстве.
- Пневматические системы: Управление подачей сжатого воздуха в промышленных установках.
- Промышленное оборудование: Управление циклами подачи охлаждающей жидкости, масел.
- Бытовые и коммерческие системы: Автоматизация наполнения и слива в котельных, моечных установках.
Комплектация
Электромагнитный клапан STOUT SSV-0040-220032 поставляется в сборе, готовый к установке и подключению.
Соленоидный клапан STOUT SSV-0040 — это оптимальное решение для автоматического управления потоком в условиях, где критически важна безопасность и возврат системы в открытое состояние при пропадании электропитания. Его пилотная конструкция гарантирует долгий срок службы и стабильную работу даже при неидеальных параметрах сети и среды.
