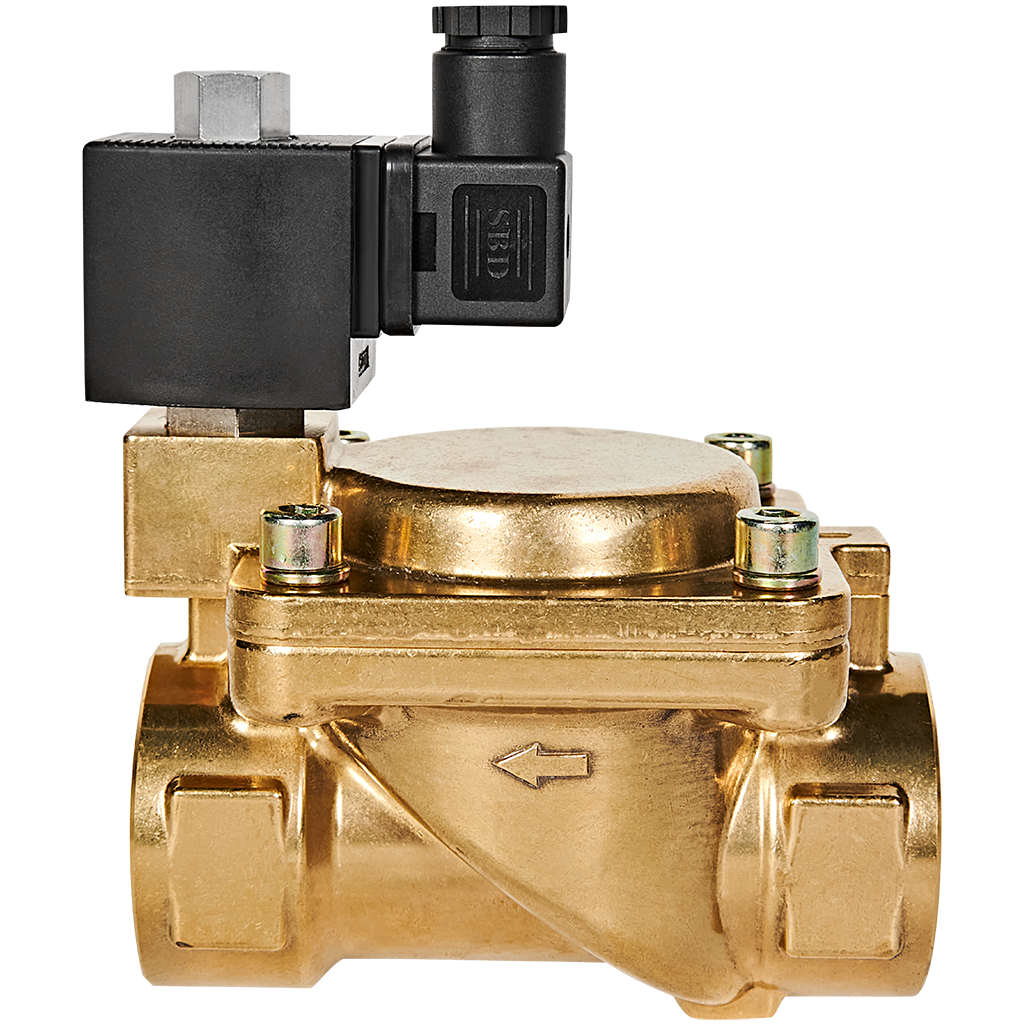

Клапан соленоидный электромагнитный STOUT SSV-0040 НО 220В G1 1/2
Электромагнитный клапан STOUT SSV-0040 — это двухпозиционный соленоидный клапан нормально открытого (НО) типа и непрямого (пилотного) действия. Он предназначен для автоматизации систем водоснабжения, отопления, пневматики и управления технологическими процессами, где требуется дистанционное перекрытие потока рабочей среды.
Назначение и область применения
Клапан предназначен для автоматического управления потоками сред, не агрессивных к материалам его конструкции: воды, масла, сжатого воздуха и других нейтральных газов и жидкостей. Идеально подходит для использования в системах:
- Промышленной и бытовой водоподготовки.
- Орошения и полива.
- Пневмоавтоматики и управления воздухом в компрессорных установках.
- Топливных и масляных систем.
- Автоматизации котельных и систем отопления.
Принцип работы клапана непрямого действия
Работа клапана основана на использовании разницы давлений. Основной поток перекрывается гибкой мембраной, а управляет ее положением пилотный контур малого сечения.
В нормальном состоянии (без напряжения): Управляющий канал в пилотном узле открыт. Давление в надмембранной полости сбрасывается, мембрана поднимается, и основной проток через клапан открыт.
При подаче напряжения 220В на катушку: Сердечник соленоида перекрывает пилотный канал. Давление над мембраной возрастает, она прижимается к основному седлу и полностью перекрывает поток среды через клапан.
Такая конструкция позволяет управлять мощными потоками с помощью маломощной электрокатушки, обеспечивая высокую надежность и энергоэффективность.
Ключевые особенности и преимущества
- Тип действия: Непрямое (пилотное) — для работы требует минимального перепада давления (обычно от 0.2 бар).
- Исходное состояние: Нормально открытый (НО) — клапан открыт при отключенном питании, что обеспечивает безопасность систем, где важно избежать блокировки потока при сбое электропитания.
- Напряжение питания: 220В AC (~50/60 Гц) — стандартное для большинства промышленных и бытовых сетей.

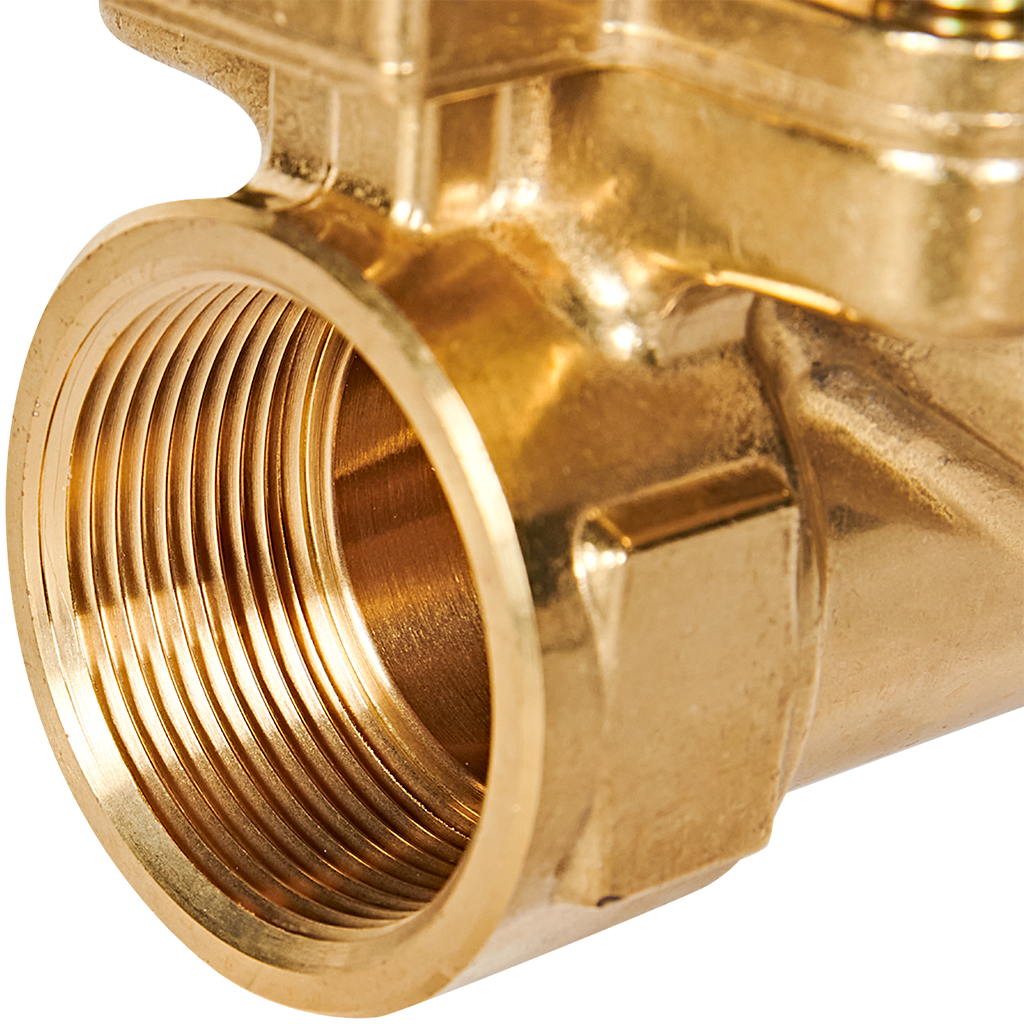

- Присоединение: Резьбовое соединение G1 1/2" (дюйм с половиной).
- Корпус: Изготовлен из качественных материалов, устойчивых к коррозии.
- Мембрана: Из эластомера, обеспечивающего надежное и герметичное перекрытие.
- Катушка соленоида: Защищенного исполнения, с хорошим теплоотводом.
Технические характеристики
| Модель | STOUT SSV-0040 |
| Тип клапана | Соленоидный, электромагнитный |
| Принцип действия | Непрямой (пилотный) |
| Исходное положение | Нормально открытый (НО) |
| Напряжение питания | 220В AC (50/60 Гц) |
| Присоединительная резьба | G1 1/2" (внутренняя/наружная) |
| Рабочая среда | Вода, воздух, инертные газы, масла (неагрессивные) |
| Макс. рабочее давление | До 10 бар (зависит от модификации) |
| Миним. перепад давления | От 0.2 бар |
| Класс защиты | IP65 (стандартно для катушки) |
| Температура среды | до +90°C (для воды) |
Комплектация
Электромагнитный клапан STOUT SSV-0040 поставляется в сборе, готовый к установке. Рекомендуется использовать перед клапаном фильтр тонкой очистки для защиты пилотного канала от засорения.
Установка и монтаж
Монтаж производится на горизонтальном или вертикальном участке трубопровода, соблюдая направление потока, указанное стрелкой на корпусе клапана. Убедитесь, что в системе обеспечен необходимый минимальный перепад давления для корректной работы клапана пилотного действия. Для подключения электропитания используйте клеммную коробку на катушке.
