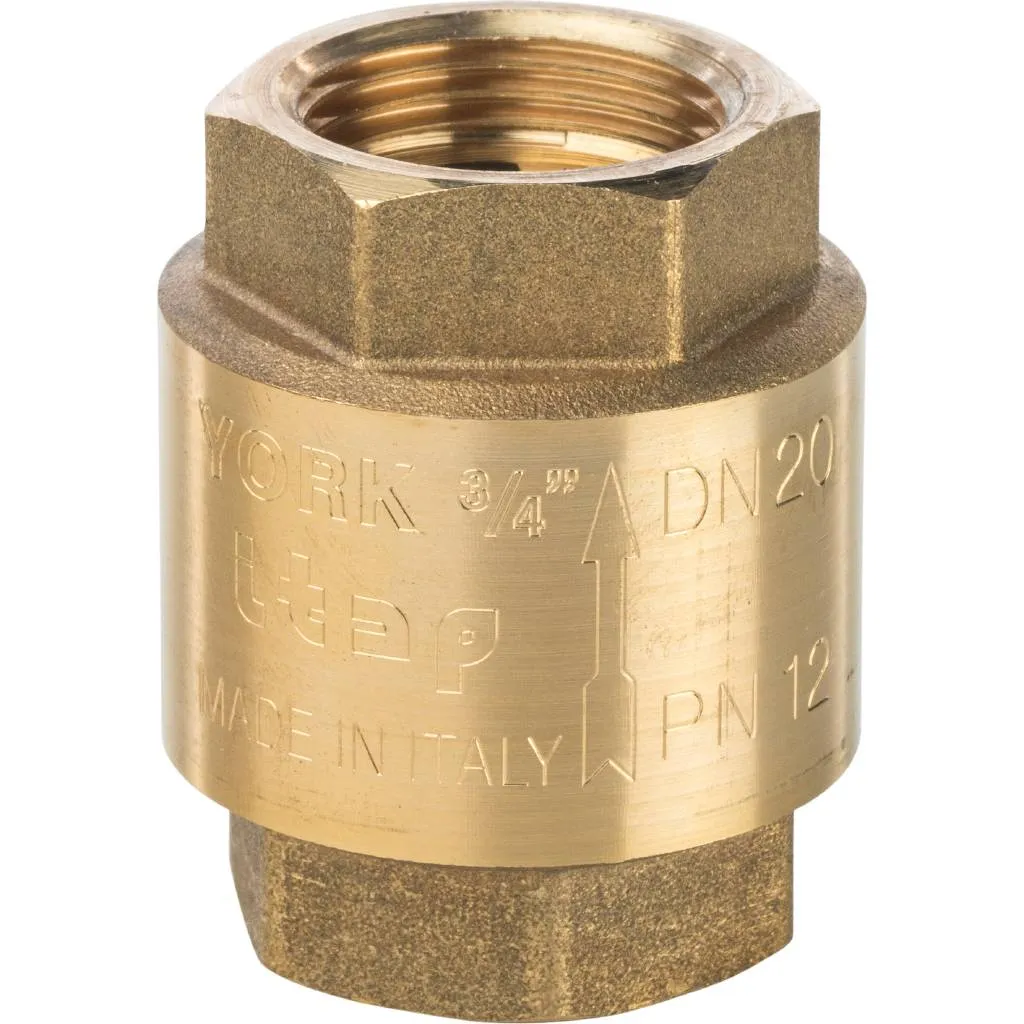

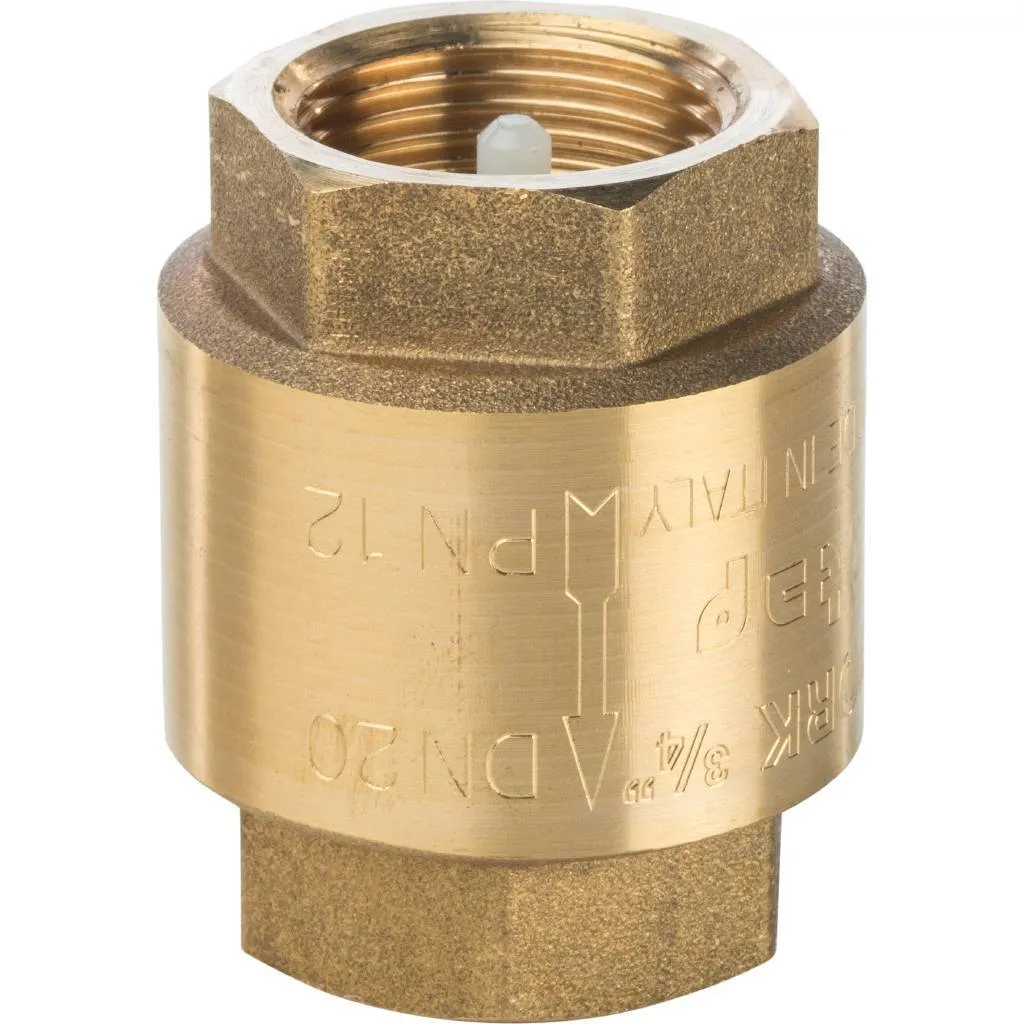

Клапан обратный пружинный муфтовый STOUT 3/4" с пластиковым седлом
Назначение и преимущества
Обратный пружинный клапан STOUT 3/4" — это essential-элемент для современных систем водоснабжения в квартирах, частных домах и коммерческих объектах. Его ключевая задача — автоматическая защита трубопровода от обратного потока рабочей среды (воды), предотвращая потенциальные аварии, гидроудары и смешивание сред.
Модель выделяется использованием пластикового седла, что обеспечивает плавную и бесшумную работу, повышенную износостойкость и коррозионную устойчивость уплотнительного узла. Латунный корпус гарантирует механическую прочность и долговечность даже при активной эксплуатации.
Конструктивные особенности и принцип работы

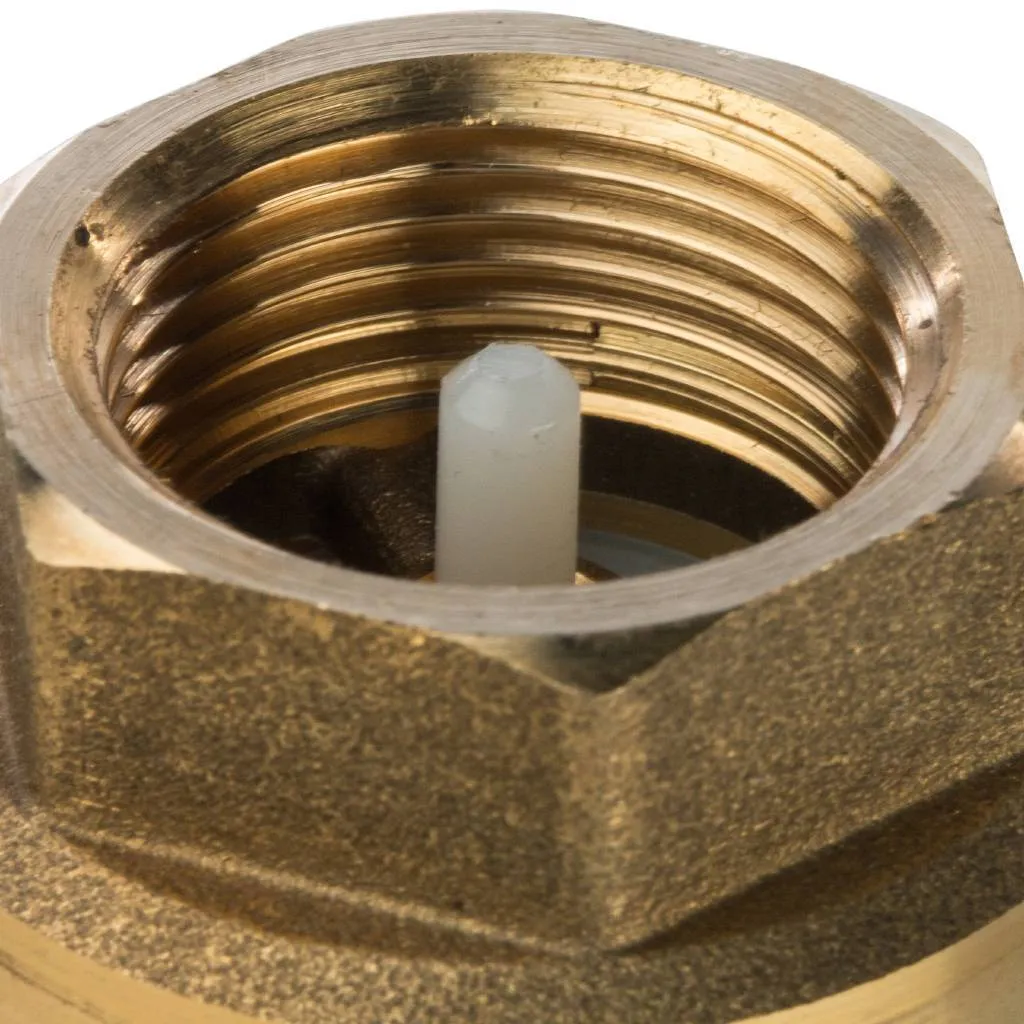

Клапан относится к муфтовому типу подключения с внутренней резьбой 3/4", что упрощает монтаж в разрыв трубопровода без дополнительных переходников.
- Принцип действия: Поток воды в прямом направлении преодолевает усилие пружины, отжимает тарелку (золотник) от седла и открывает проход. При снижении давления или попытке обратного тока пружина мгновенно возвращает тарелку на пластиковое седло, герметично перекрывая сечение.
- Корпус: Изготовлен из качественной латуни, что обеспечивает стойкость к высокому давлению и механическим нагрузкам.
- Запорный узел: Комбинация пластикового седла и надежного уплотнения гарантирует высокую герметичность в закрытом состоянии и минимальные потери давления в открытом.
Технические характеристики
| Бренд | STOUT |
| Тип арматуры | Клапан обратный подъемный (пружинный) |
| Присоединение | Муфтовое, внутренняя резьба (G) |
| Диаметр условного прохода (DN) | 3/4" (Ду20) |
| Материал корпуса | Латунь |
| Материал седла / уплотнения | Пластик (полимер) |
| Рабочая среда | Вода (холодная и горячая до +95°C*), сжатый воздух |
| Рабочее давление (PN) | До 16 бар |
| Рабочее положение | Любое (горизонтальное или вертикальное с направлением потока снизу вверх) |
| Область применения | Системы ХВС и ГВС, входные узлы ввода в квартиры, защиты счетчиков воды, бытовых насосных станций, котлов и бойлеров. |
* Уточняйте допустимую температуру для конкретной модели в технической документации.
Сфера применения
Обратный клапан STOUT 3/4" незаменим в следующих системах:
- Квартирная разводка: Установка после счетчика воды для предотвращения обратного тока.
- Подключение бытовой техники: Защита стиральных и посудомоечных машин.
- Системы с насосным оборудованием: Монтаж на выходе насосной станции или погружного насоса для удержания воды в системе и защиты от сухого хода.
- Водонагревательное оборудование: Обязательный элемент обвязки электрических и газовых бойлеров для предотвращения опорожнения при отключении холодной воды.
Почему выбирают клапан STOUT?
- Надежность: Простая и проверенная конструкция с минимальным количеством подвижных частей.
- Долговечность: Латунный корпус и износостойкий пластик седла обеспечивают длительный срок службы.
- Универсальность монтажа: Компактные размеры и возможность установки в любом положении.
- Эффективность: Быстрое и герметичное срабатывание, низкое гидравлическое сопротивление.
- Соответствие стандартам: Изготовлен в соответствии с актуальными требованиями к трубопроводной арматуре.
Комплектация и монтаж

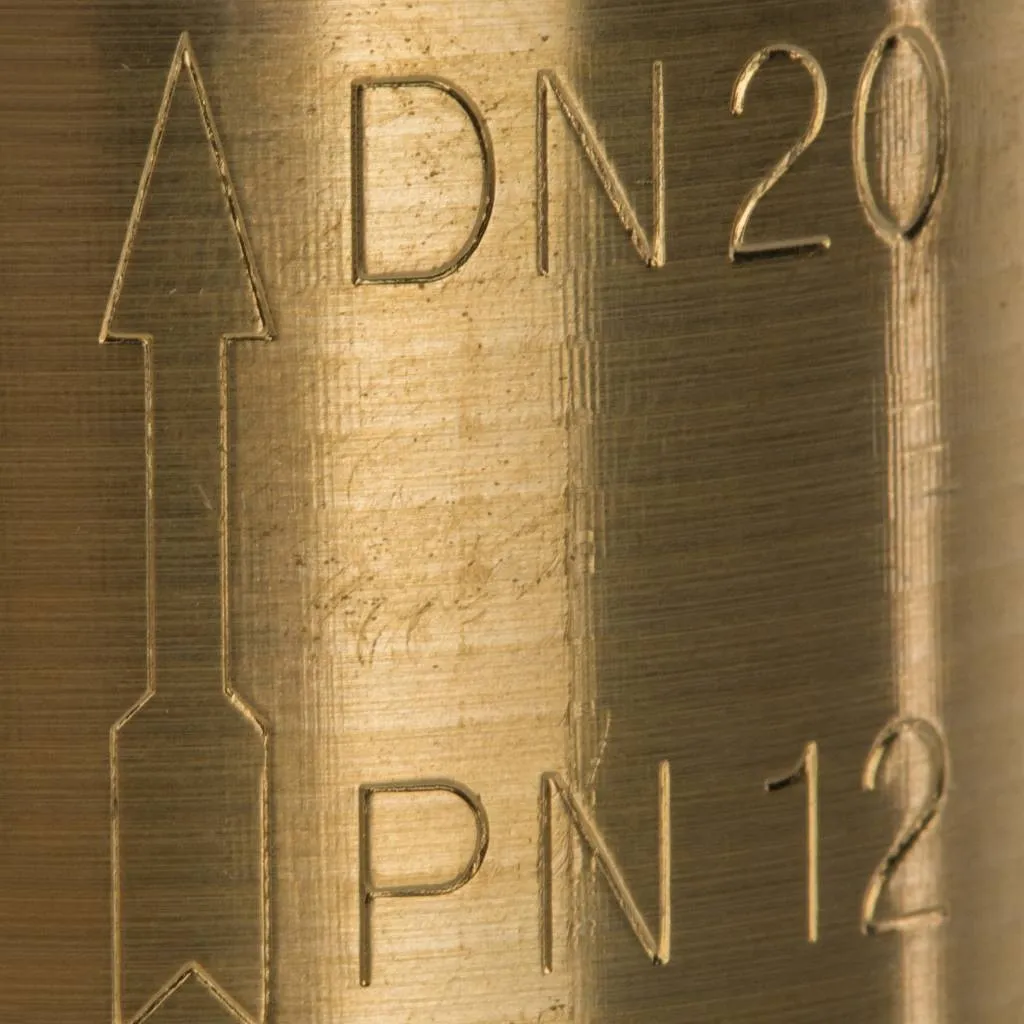

Изделие поставляется в индивидуальной упаковке. Для монтажа потребуется стандартный сантехнический инструмент: разводной или газовый ключ. Для герметизации резьбового соединения рекомендуется использовать уплотнительную ленту (ФУМ), нить или лен с пастой. Монтаж производится по направлению стрелки на корпусе клапана, указывающей правильное направление потока.
Артикул: SVC-0002-000020 / Код производителя: 00033061
