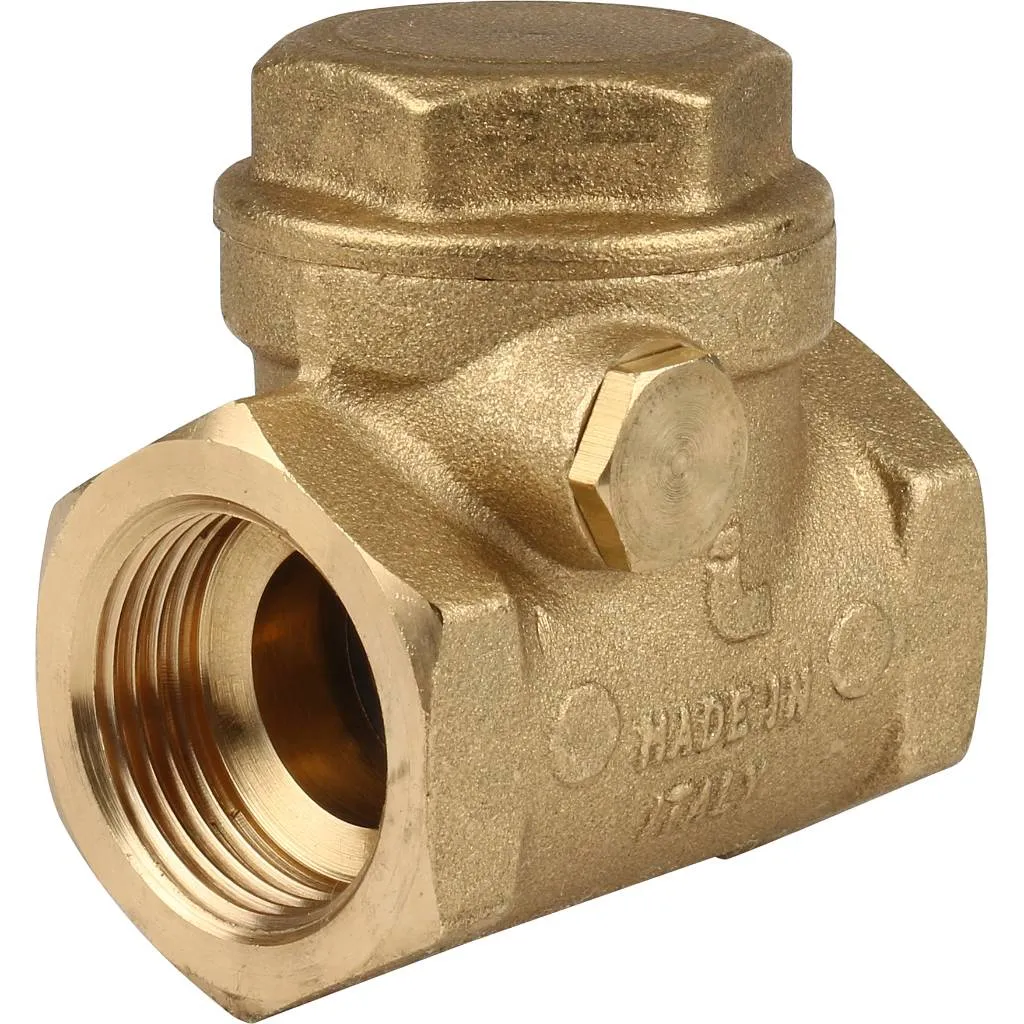

Клапан обратный горизонтальный муфтовый Itap 130 3/4" — это надежный и компактный запорный элемент, предназначенный для предотвращения обратного тока рабочей среды в трубопроводных системах. Устройство монтируется на горизонтальных участках магистралей и обеспечивает стабильную работу инженерных сетей, защищая оборудование от гидроударов и нештатных режимов.
Назначение и сферы применения
Горизонтальный обратный клапан Itap модели 130 с присоединительным размером 3/4 дюйма разработан для установки в бытовых и коммерческих системах. Его основная функция — пропускать поток воды или воздуха только в одном направлении, автоматически перекрывая сечение при попытке реверса.
Основные области использования:
- Системы отопления: защита циркуляционных насосов, предотвращение паразитных токов в сложных контурах (коллекторных, лучевых схемах).
- Холодное и горячее водоснабжение (ХВС и ГВС): установка на вводах в квартиры или дома, перед счетчиками воды, водонагревателями, насосными станциями для сохранения давления и предотвращения опорожнения труб.
- Системы кондиционирования и вентиляции: применение в контурах с теплоносителем или сжатым воздухом.
- Пневматические системы: управление направлением потока сжатого воздуха в неагрессивных средах.
Конструктивные особенности и преимущества
Клапан Itap 130 сочетает в себе простоту конструкции, долговечность и эффективность, что делает его популярным решением для монтажа.
Ключевые особенности и преимущества:
- Горизонтальное исполнение монтажа: специальная конструкция корпуса и расположение внутренних элементов оптимизированы для установки на горизонтальных трубах, что обеспечивает правильную работу затвора под действием силы тяжести и потока.

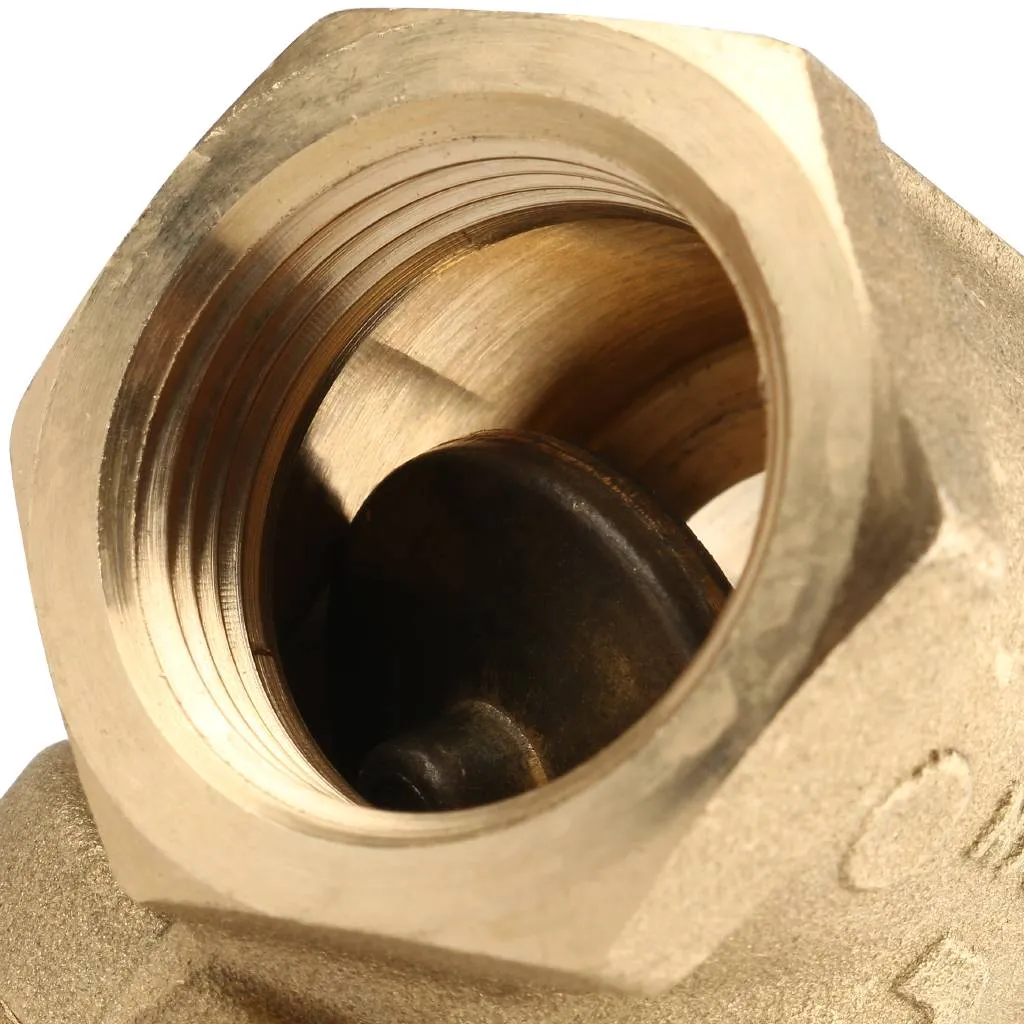

- Надежный запорный узел: поток среды приподнимает тарельчатый диск (золотник) из седла, обеспечивая проход. При снижении давления или попытке обратного хода диск под собственным весом и давлением возвратной среды плотно садится в седло, гарантируя герметичное перекрытие.
- Качественные материалы:
- Корпус и диск: изготовлены из латуни марки CW617N. Это обеспечивает высокую коррозионную стойкость, механическую прочность и длительный срок службы в контакте с водой и теплоносителями.
- Седло клапана: также выполнено из латуни, что обеспечивает надежный и износостойкий контакт с диском, минимизируя риск залипания.
- Уплотнение: уплотнительное кольцо из NBR (нитрил-бутадиенового каучука) обеспечивает герметичность в закрытом состоянии, устойчиво к температуре и износу.

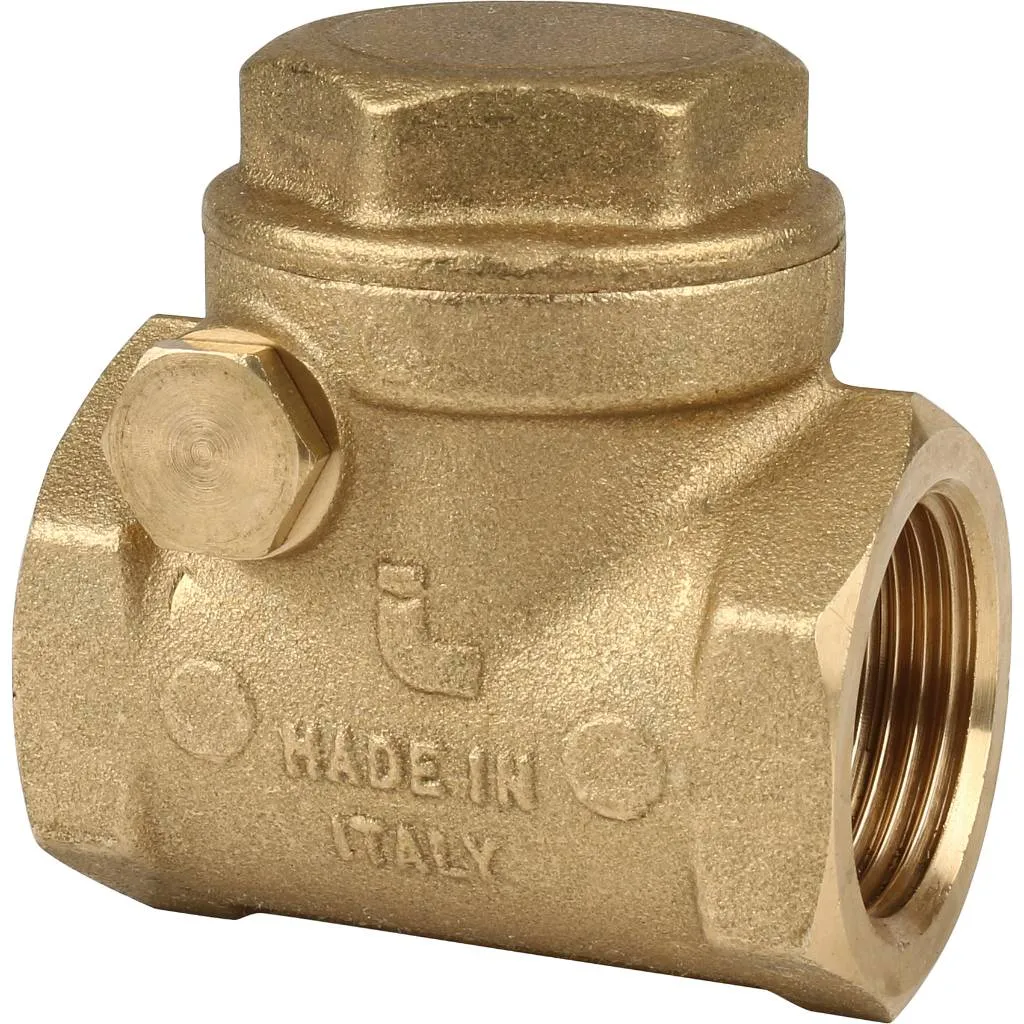

- Удобство обслуживания: конструкция предусматривает инспекционную пробку (также с уплотнением из NBR), что позволяет при необходимости провести визуальный осмотр внутренней полости или очистку без демонтажа клапана с трубопровода.

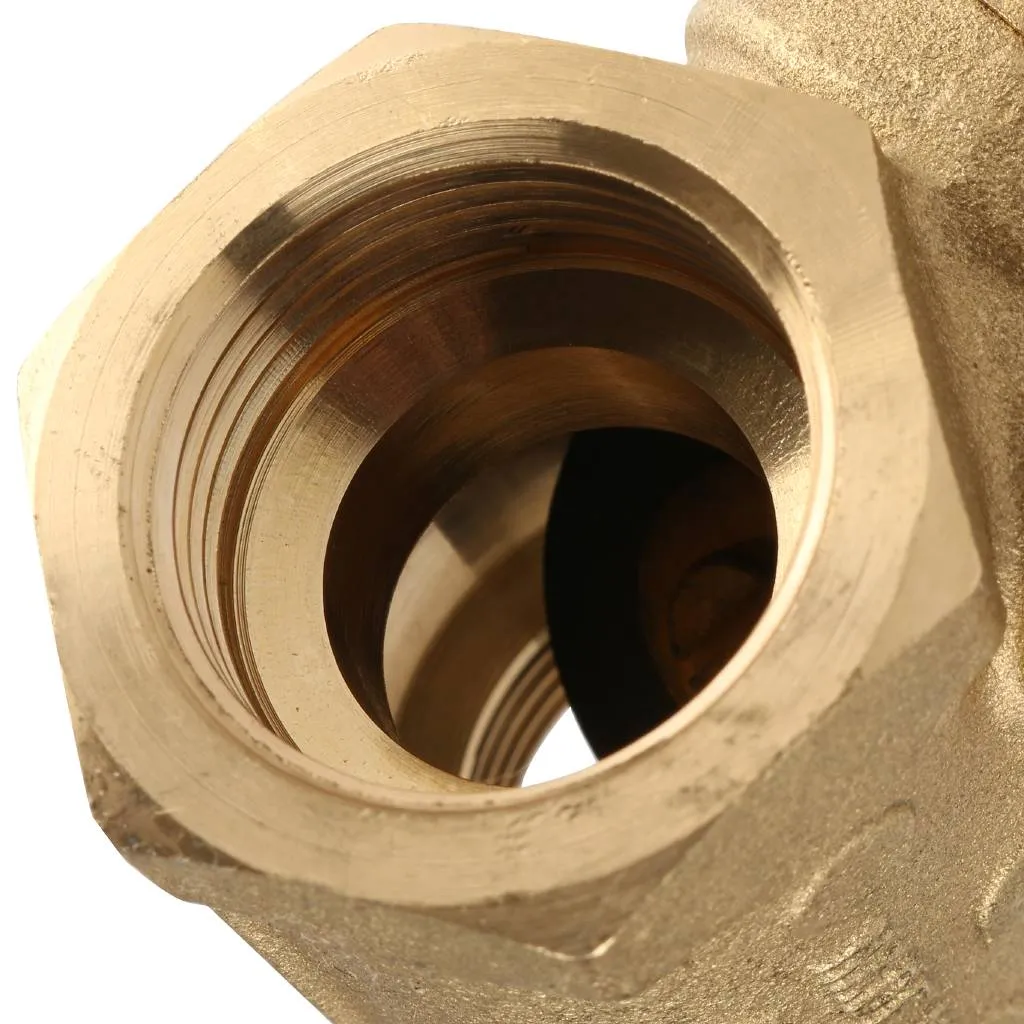

- Стандартизированное присоединение: муфтовая резьба 3/4" соответствует стандарту ISO 228 (DIN EN 228, BS EN 228), что гарантирует совместимость с большинством труб, фитингов и оборудования на рынке.
- Компактные габариты: модель отличается малыми строительными длиной и высотой, что упрощает интеграцию в существующие трубные разводки, особенно в условиях ограниченного пространства (котельные, санузлы, коллекторные шкафы).
Технические характеристики
| Параметр | Значение / Описание |
| Модель | Itap 130 |
| Тип клапана | Обратный, горизонтальный, муфтовый, тарельчатый |
| Присоединительный размер | 3/4" (три четверти дюйма) |
| Тип резьбы | ISO 228 (G 3/4") |
| Материал корпуса и диска | Латунь |
| Материал седла | Латунь |
| Материал уплотнения | NBR (нитрил-бутадиеновый каучук) |
| Рабочая температура | от 0°C до +90°C |
| Рабочая среда | Вода, теплоносители (незамерзающие жидкости, соответствующие допускам), сжатый воздух |
| Максимальное рабочее давление (PN) | До 10 бар |
| Ориентация монтажа | Строго горизонтально, осью вниз |

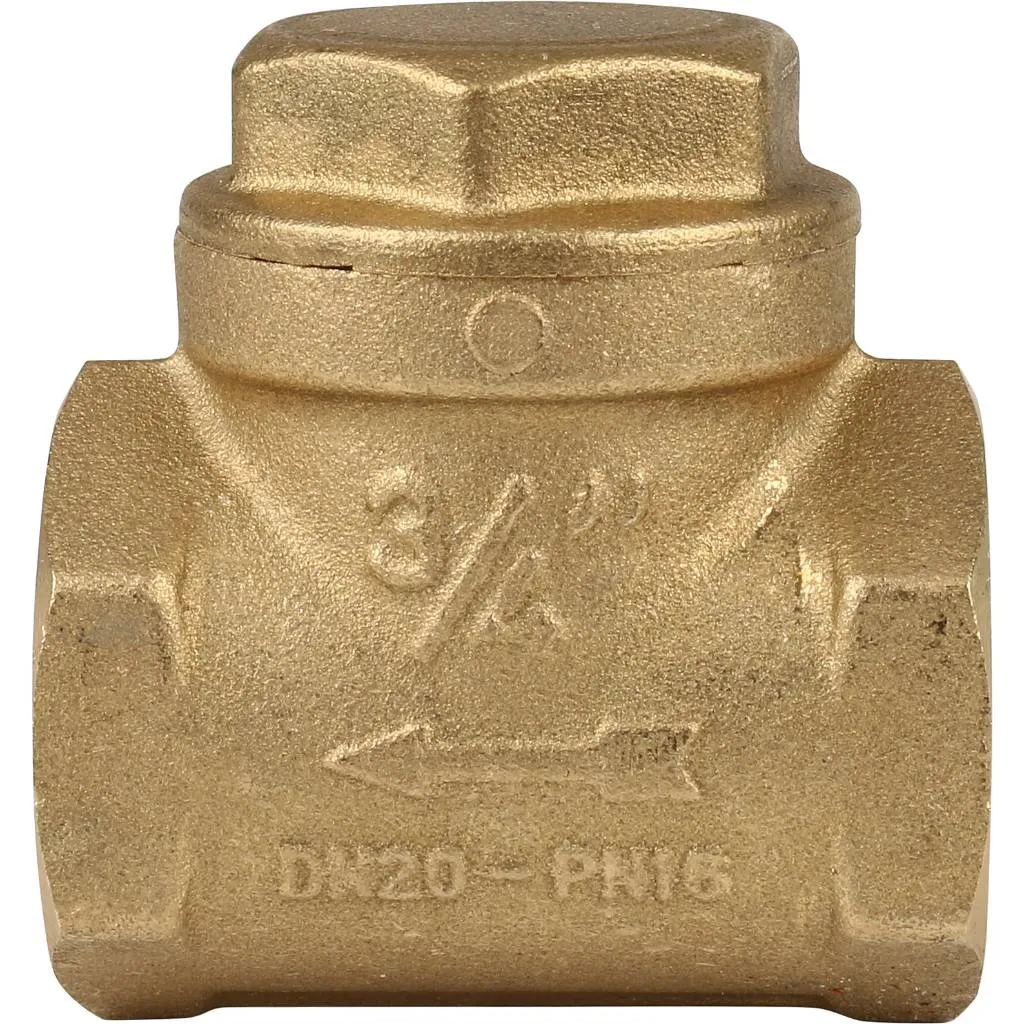

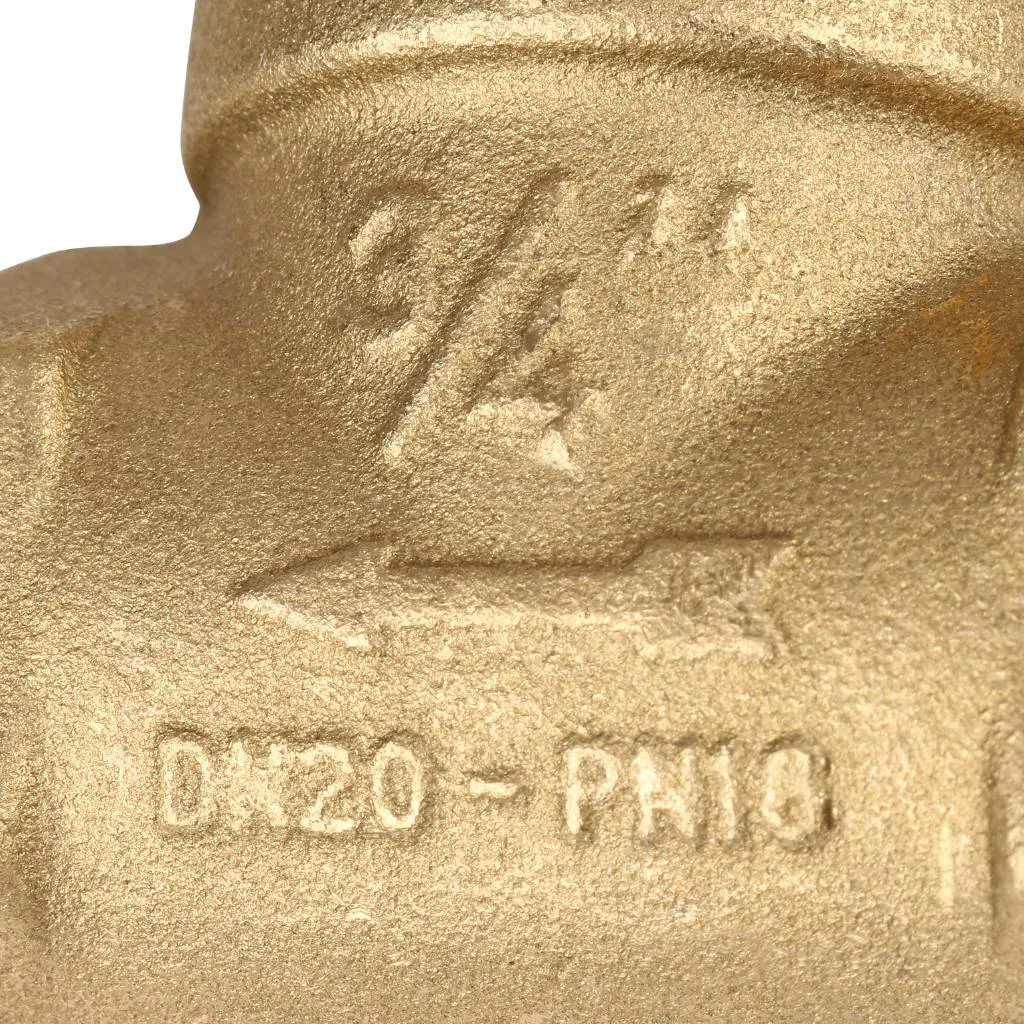

| Направление потока | Указано стрелкой на корпусе |
| Область применения | Для дома, для квартиры, коммерческие объекты |
Рекомендации по монтажу и эксплуатации
Для обеспечения долгой и безотказной работы клапана Itap 130 3/4" необходимо соблюдать следующие правила:
- Правильная ориентация: клапан должен устанавливаться строго горизонтально, крышкой с пробкой, направленной вниз. Это критически важно для свободного хода диска и корректного срабатывания.
- Направление потока: монтаж производится в соответствии со стрелкой, нанесенной на корпус, которая указывает допустимое направление потока рабочей среды.
- Подготовка трубопровода: перед установкой рекомендуется очистить участок трубы от окалины, песка и других механических загрязнений, которые могут повредить уплотнительные поверхности седла и диска.
- Герметизация резьбы: для уплотнения резьбового соединения используйте ленту ФУМ, нить Tangit Unilok или аналогичные уплотнительные материалы, подходящие для систем водоснабжения и отопления.
- Обслуживание: при падении производительности системы или появлении шумов можно открутить инспекционную пробку (предварительно перекрыв и сбросив давление в системе) для проверки состояния диска и очистки внутренней полости от возможных отложений.
Заключение
Горизонтальный обратный клапан Itap 130 3/4" — это оптимальное решение для организации надежной и безопасной работы замкнутых и разомкнутых трубопроводных систем. Сочетание латунного корпуса, простой и эффективной конструкции, а также строгое соответствие стандартам делает его универсальным компонентом для монтажа в системах отопления, водоснабжения и пневматики в жилых и коммерческих зданиях. Его установка предотвращает нежелательные явления, такие как обратная циркуляция, опустошение труб и поломки чувствительного оборудования, обеспечивая стабильность и энергоэффективность всей инженерной системы.
