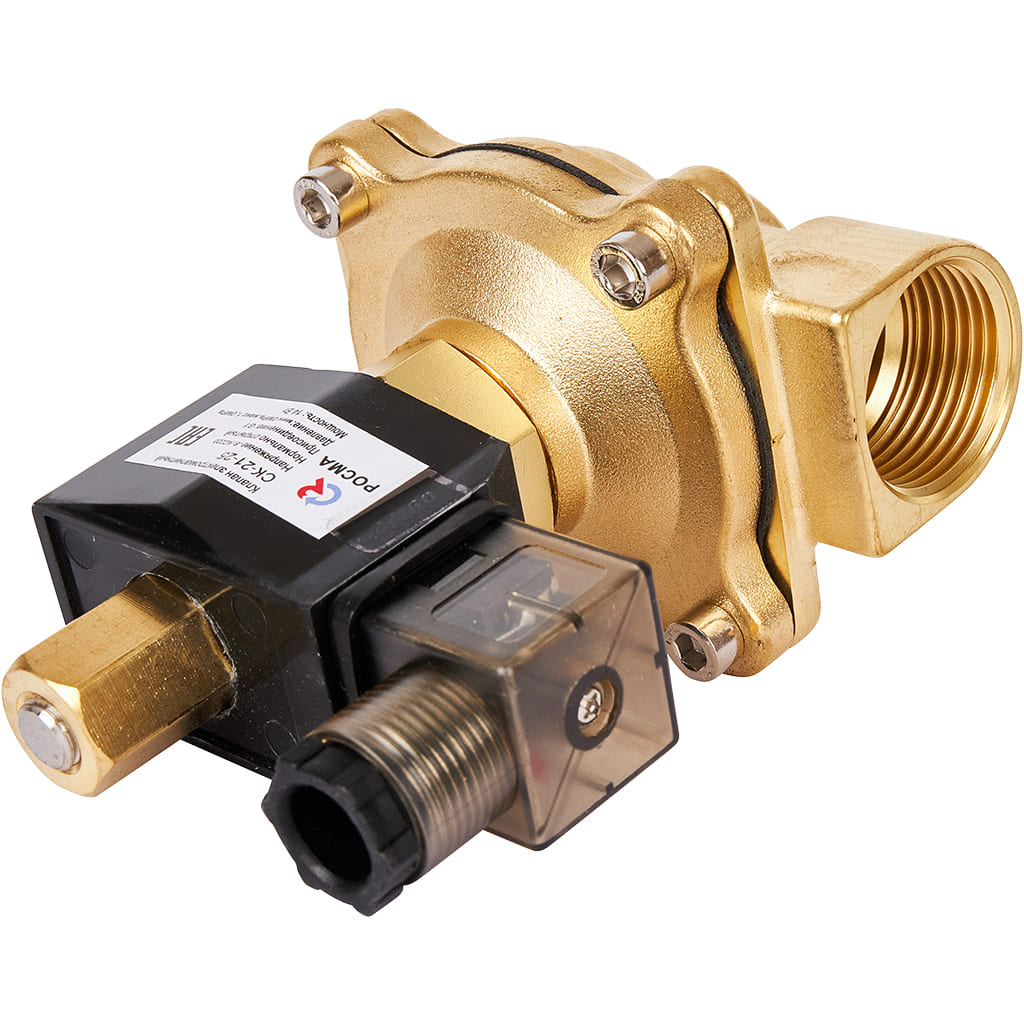

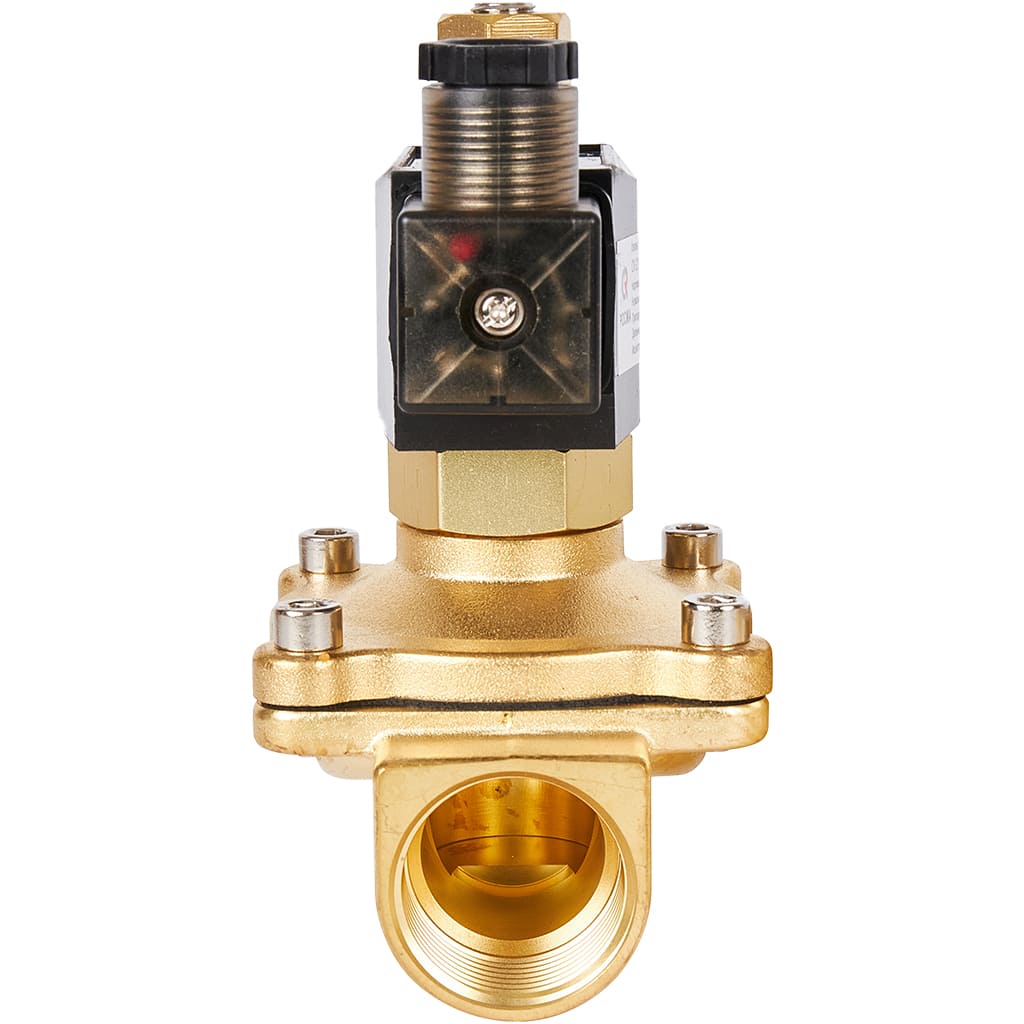

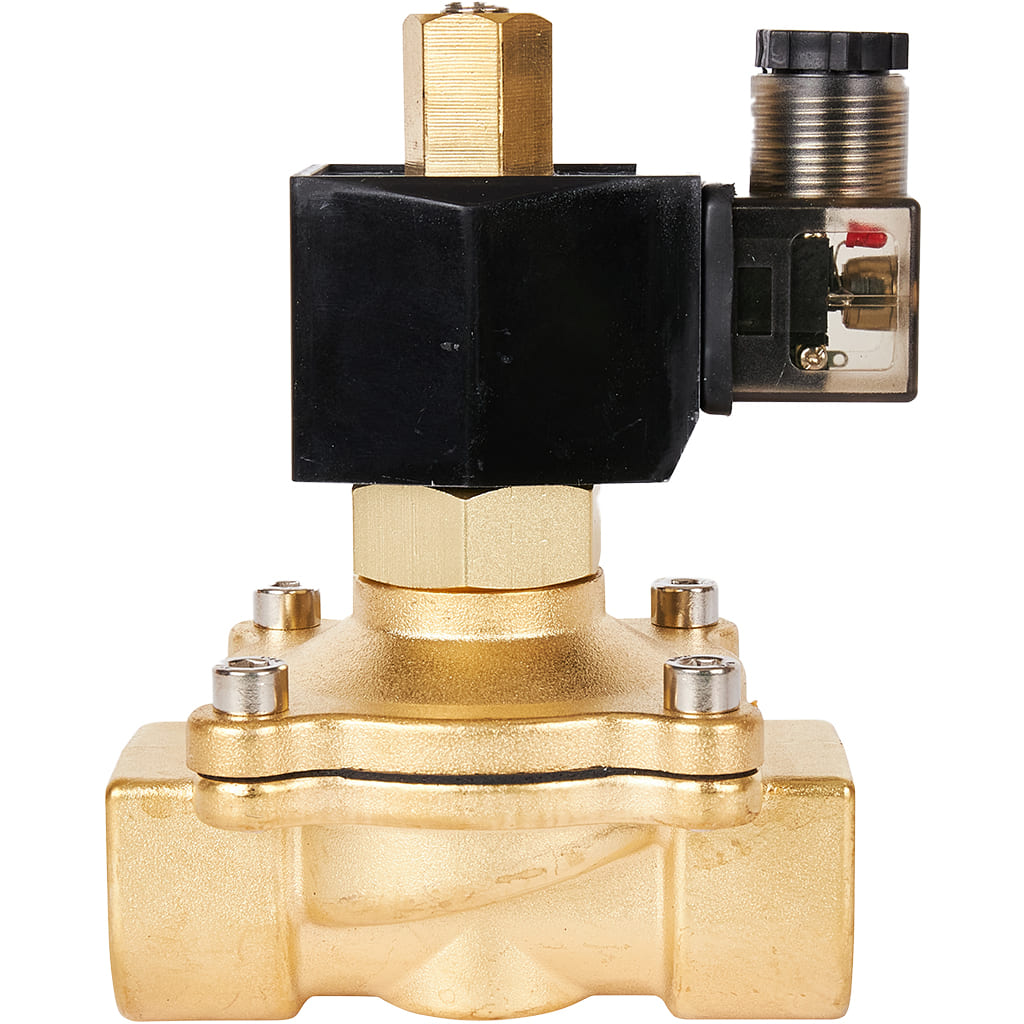

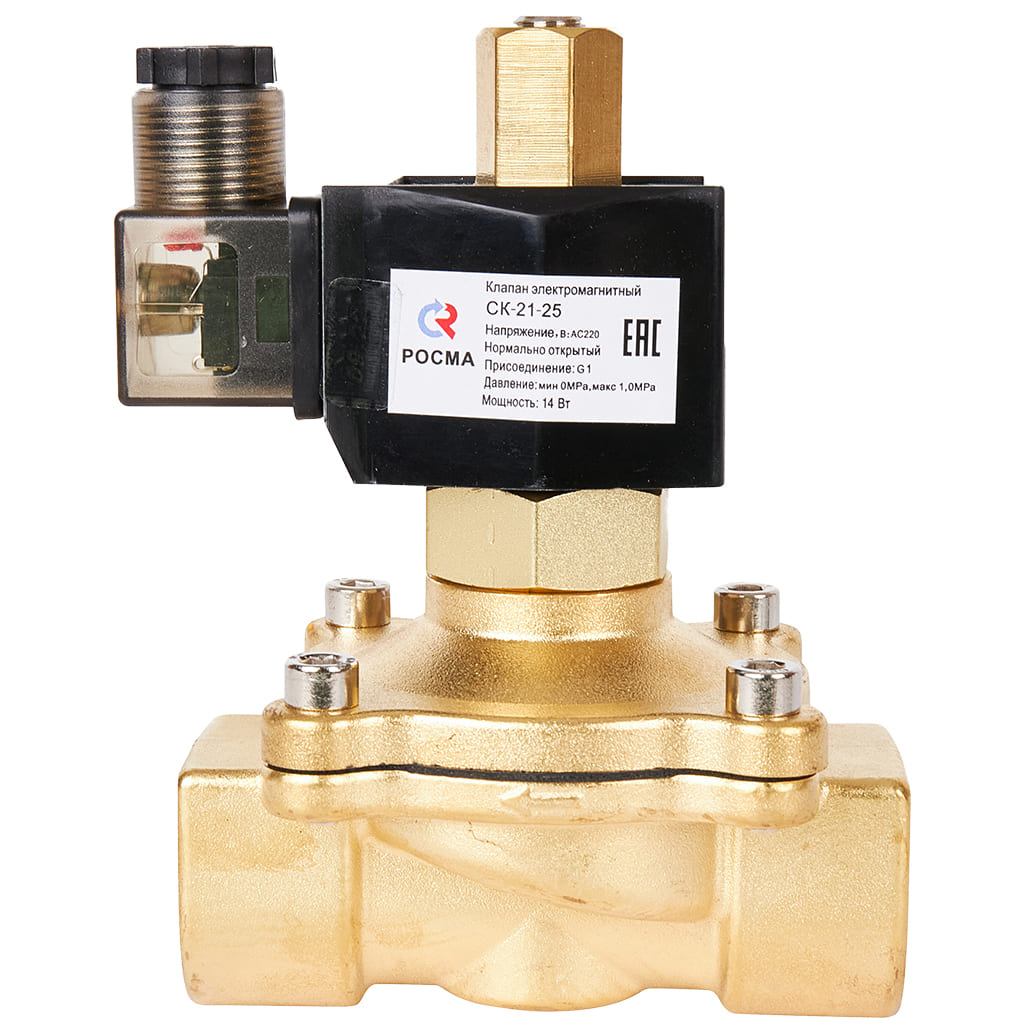

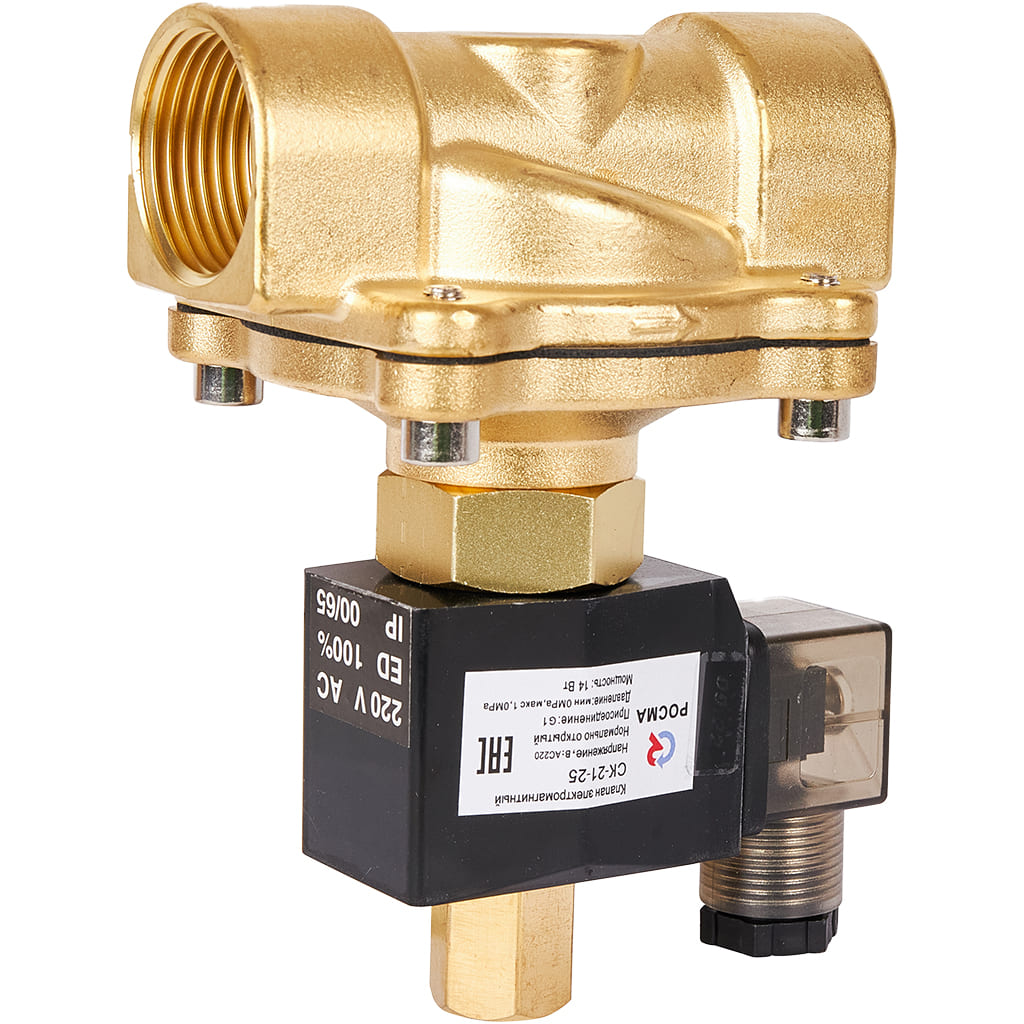

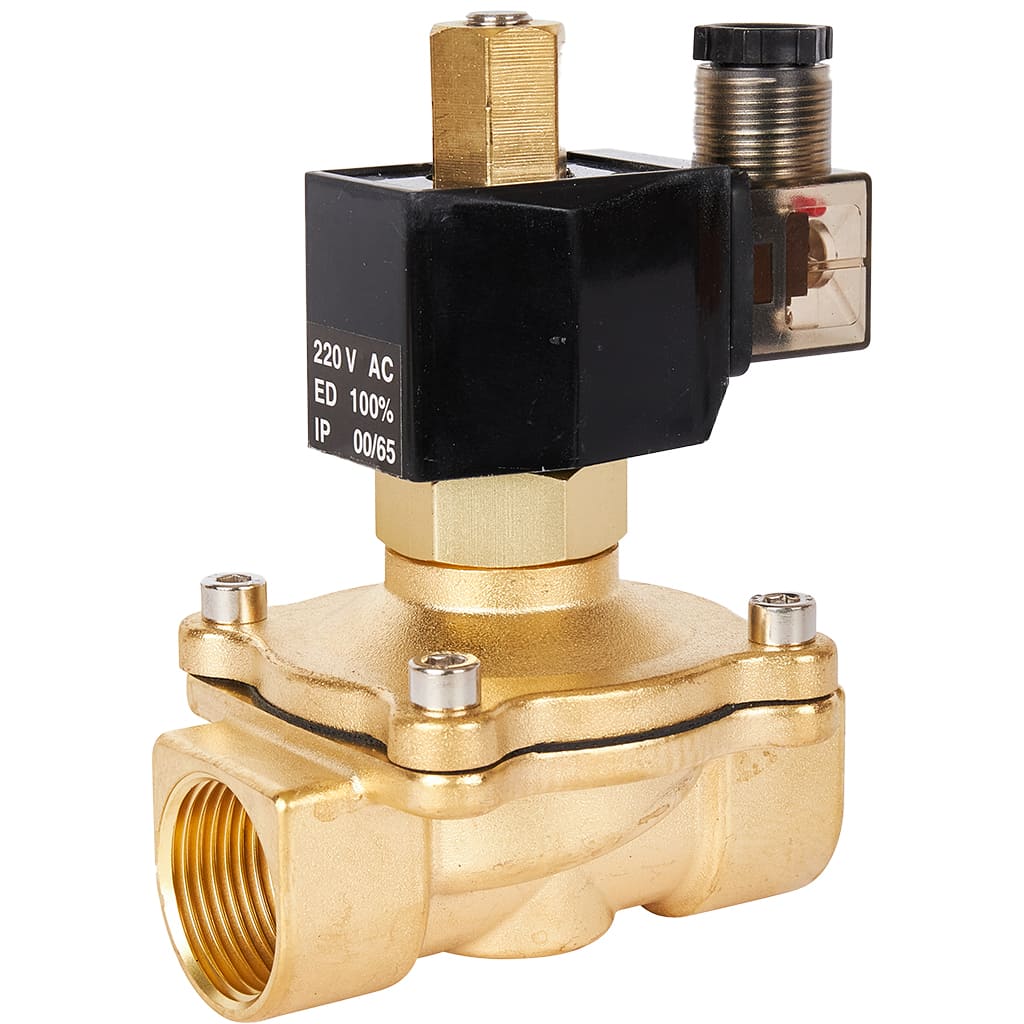

Электромагнитный клапан РОСМА СК-21-25 НО 220В G1 Ду25
Электромагнитный двухходовой клапан РОСМА СК-21-25 — это надежная запорная арматура прямого действия, предназначенная для автоматического дистанционного управления потоками жидких и газообразных сред в системах водоснабжения, отопления, пневматики, а также в технологических линиях.
Ключевые особенности и преимущества
- Нормально открытое состояние (НО/NO): Клапан по умолчанию находится в открытом положении, пропуская поток. Срабатывание на закрытие происходит только при подаче напряжения 220В, что обеспечивает безопасность системы в случае отключения электроэнергии.
- Универсальность применения: Предназначен для работы с водой, сжатым воздухом, паром, инертными газами и другими неагрессивными средами, совместимыми с материалами корпуса и уплотнений.
- Надежная конструкция: Корпус из латуни обеспечивает коррозионную стойкость и длительный срок службы. Катушка соленоида имеет класс защиты IP65, что позволяет использовать клапан в условиях повышенной влажности.
- Прямое действие: Для работы не требует минимального перепада давления, что позволяет ему эффективно функционировать даже в системах с низким давлением или при запуске "с нуля".
- Простой монтаж и обслуживание: Резьбовое присоединение G1" (внутренняя резьба) и компактные габариты упрощают установку в трубопровод. Модульная конструкция облегчает возможный ремонт.
Технические характеристики
| Модель | РОСМА СК-21-25 |
| Тип | Соленоидный (электромагнитный), двухходовой |
| Исходное состояние | Нормально открытый (НО/NO) |
| Напряжение питания | AC 220В, 50Гц (переменный ток) |
| Присоединение к трубопроводу | Резьба G1" (дюймовая внутренняя) |
| Условный проход (Ду) | 25 мм |
| Материал корпуса | Латунь |
| Рабочая среда | Вода, воздух, пар, инертные газы (неагрессивные) |
| Макс. рабочее давление | До 10 бар (1.0 МПа) |
| Температура рабочей среды | От -10°C до +130°C (в зависимости от уплотнений) |
| Класс защиты катушки | IP65 |
| Время срабатывания | Менее 1 секунды |
Область применения
Электромагнитный клапан СК-21-25 широко используется в различных отраслях промышленности и ЖКХ:
- Системы водоснабжения и полива: Автоматическое управление подачей воды в оросительных системах, мойках, для наполнения и опорожнения емкостей.
- Отопление и вентиляция: Управление циркуляцией теплоносителя, подпиткой систем, в узлах обвязки котлов.
- Пневмоавтоматика: Управление потоками сжатого воздуха в станках, промышленных роботах и пневмоинструменте.
- Пищевая и химическая промышленность: Дозирование и переключение потоков нейтральных сред в технологических процессах.
- Автоматизация технологических процессов: В качестве исполнительного устройства, управляемого контроллерами, таймерами или датчиками.
Принцип работы
В нормальном состоянии (без напряжения) клапан открыт: подпорный поршень поднят, и среда свободно проходит через седло. При подаче напряжения 220В на катушку соленоида создается электромагнитное поле, которое втягивает сердечник. Сердечник напрямую воздействует на поршень, перекрывая проходное сечение. Поток среды останавливается. При снятии напряжения пружина возвращает поршень в открытое положение.

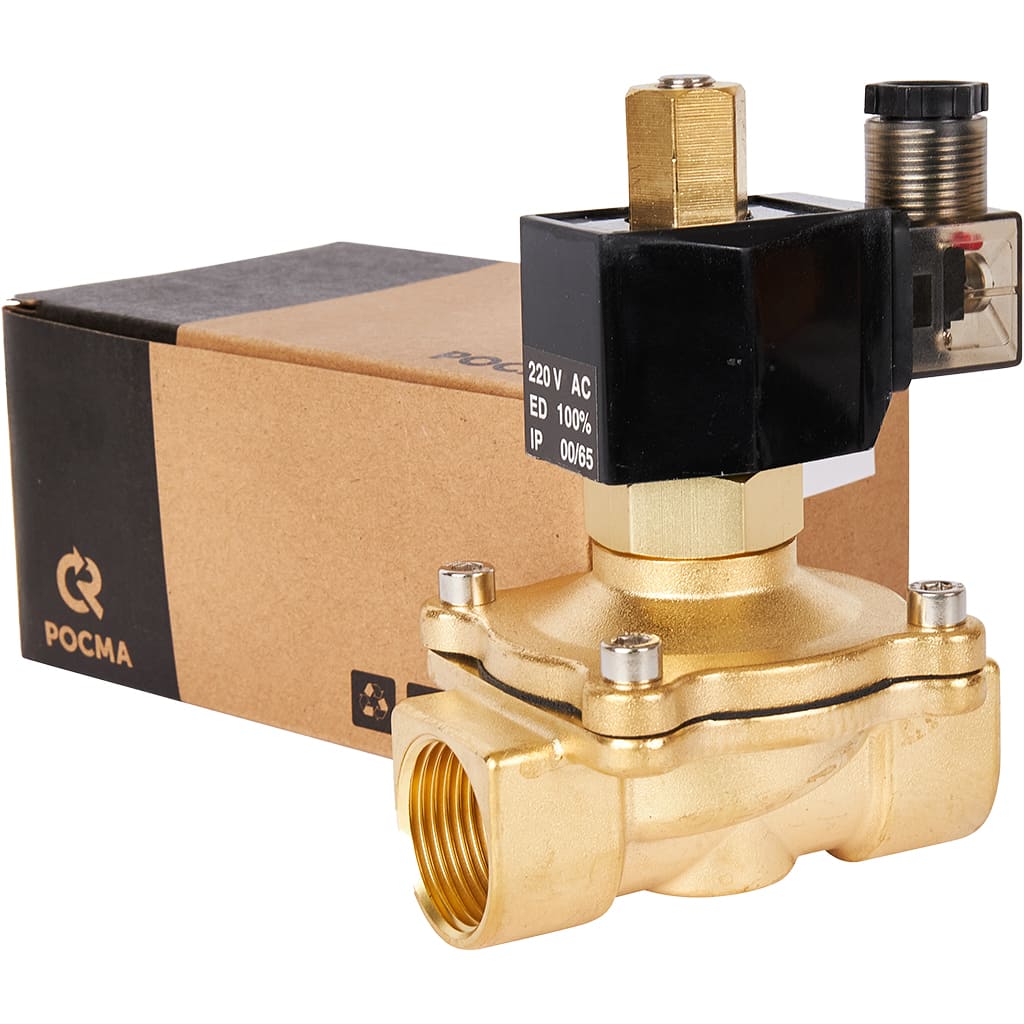

Комплектация и монтаж
Устройство поставляется в сборе, готовое к установке. При монтаже необходимо обеспечить направление потока в соответствии со стрелкой на корпусе клапана. Рекомендуется установка фильтра грубой очистки перед клапаном для защиты от механических примесей. Для удобства обслуживания и ремонта рекомендуется устанавливать байпасную линию или запорную арматуру до и после клапана.
Клапан электромагнитный РОСМА СК-21-25 — это оптимальное соотношение цены, качества и надежности для задач автоматического управления средой в трубопроводах диаметром до Ду25.
