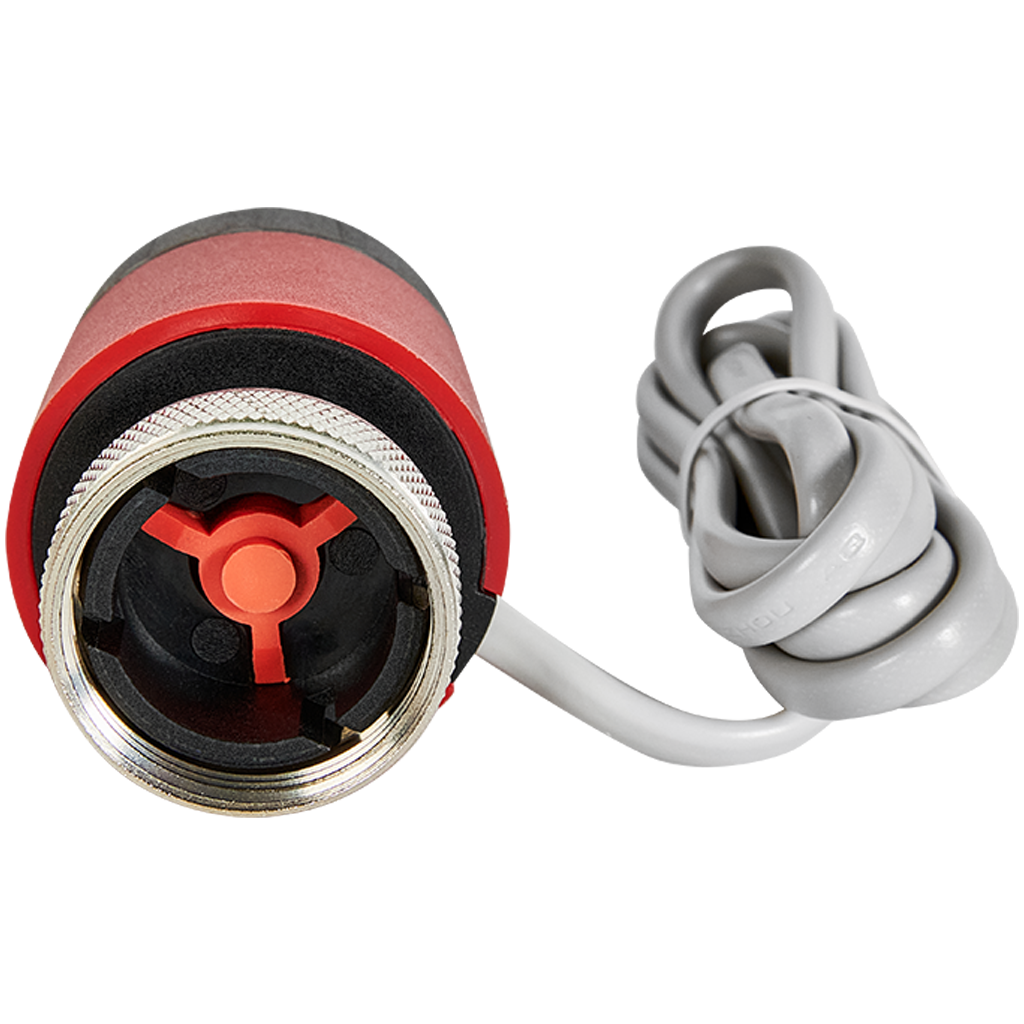

Электротермический компактный сервопривод ROMMER RTE-0020 нормально закрытый, 24 В
Электротермический сервопривод ROMMER RTE-0020 — это надежное и компактное устройство, предназначенное для автоматического двухпозиционного (открыто/закрыто) управления регулирующими клапанами в инженерных системах зданий. Модель с нормально закрытым (НЗ) рабочим органом и питанием 24 В является ключевым элементом для создания энергоэффективных систем климат-контроля.
Назначение и область применения
Привод ROMMER RTE-0020 разработан для интеграции в системы отопления, вентиляции и кондиционирования (ОВиК). Его основная задача — точное и своевременное переключение положения радиаторного или иного регулирующего клапана по сигналу от управляющего устройства.
- Управление радиаторами: Установка на термостатические клапаны для зонального регулирования температуры в отдельных помещениях.
- Системы «теплый пол»: Использование в составе смесительных или распределительных узлов для управления контурами.
- Общеобменные системы: Применение в воздушных заслонках или клапанах приточной вентиляции.
Принцип работы и управление
В основе работы привода лежит электротермический принцип. Внутри корпуса находится термоэлемент, который, нагреваясь под напряжением, плавно перемещает шток, перекрывая поток теплоносителя. При снятии напряжения происходит постепенное охлаждение и возврат штока в исходное «нормально закрытое» положение под действием возвратной пружины.
ROMMER RTE-0020 управляется низковольтными (24 В) сигналами от:
- Электронных или электромеханических комнатных термостатов.
- Контроллеров систем автоматизации зданий (ША).
- Таймеров и программаторов.
Устройство срабатывает при замыкании цепи питания, что делает его подключение и настройку простыми и интуитивно понятными.
Ключевые преимущества модели RTE-0020
- Безопасное низкое напряжение: Питание 24 В обеспечивает безопасность эксплуатации и монтажа, что особенно важно в жилых и общественных зданиях.
- Нормально закрытое состояние (Fail-Safe): В случае отключения электроэнергии привод автоматически перекрывает клапан, предотвращая перегрев помещения и экономя энергоресурсы.
- Компактные габариты: Небольшие размеры позволяют легко разместить привод в ограниченном пространстве за радиатором или в коллекторном шкафу.
- Тихая работа: Электротермический принцип действия исключает шум, характерный для некоторых электромеханических приводов.
- Универсальная совместимость: Привод предназначен для работы с радиаторными клапанами ROMMER и других брендов со стандартным присоединительным размером (M30x1.5). Идеально сочетается с термостатами ROMMER, образуя единую экосистему управления микроклиматом.
- Надежность и долговечность: Простая конструкция без сложных шестеренчатых передач повышает общую надежность и срок службы изделия.
Технические характеристики
| Наименование | Электротермический сервопривод ROMMER RTE-0020 |
| Тип привода | Электротермический, двухпозиционный |
| Исходное положение | Нормально закрытый (НЗ) |
| Напряжение питания | 24 В перем. тока (AC) |
| Присоединение к клапану | Резьба M30x1.5 |
| Время хода штока | Около 3-4 минут (типовое) |
| Степень защиты | IP44 (защита от брызг и мелких частиц) |
| Рабочая температура окружающей среды | +5°C ... +50°C |
| Материал корпуса | Пластик |
Комплектация и монтаж
Сервопривод поставляется готовым к установке. Монтаж осуществляется путем накручивания корпуса привода на шток клапана с предварительно снятой защитной крышкой. Для подключения к сети управления используется стандартный двухпроводной кабель. Важно обеспечить отсутствие механических препятствий для хода штока.
Электротермический компактный сервопривод ROMMER RTE-0020 24В — это оптимальное решение для автоматизации систем отопления в квартирах, домах, офисах и других объектах, где важны надежность, безопасность и точность поддержания комфортной температуры.
