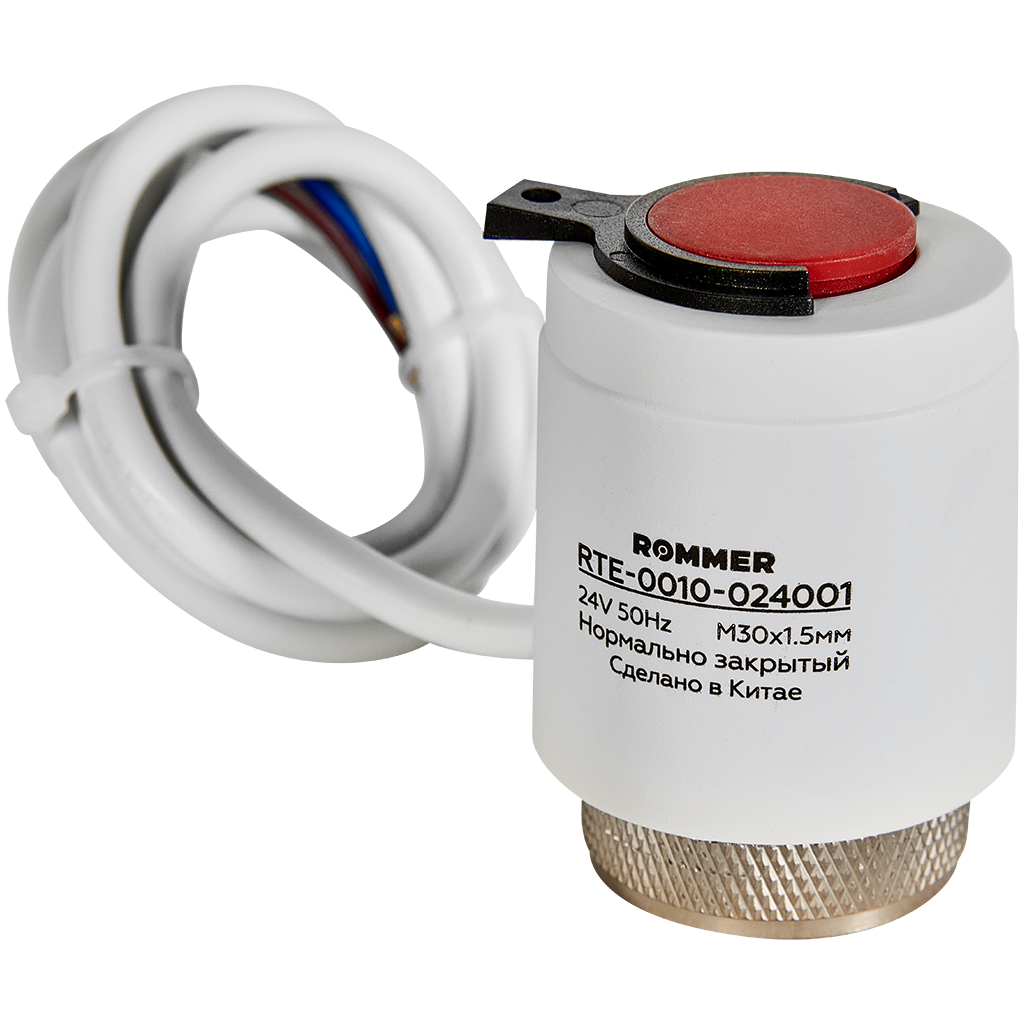

Электротермический компактный сервопривод ROMMER RTE-0010 (нормально закрытый, 24 В)
Электротермический сервопривод ROMMER RTE-0010 — это компактное и надежное устройство для автоматического двухпозиционного (открыто/закрыто) управления регулирующими клапанами в системах отопления, вентиляции и кондиционирования (ОВиК). Привод нормально закрытого типа обеспечивает перекрытие потока теплоносителя при отсутствии питания, что повышает энергоэффективность и безопасность системы.
Назначение и область применения
Сервопривод RTE-0010 предназначен для интеграции в современные системы климат-контроля. Он устанавливается на радиаторные термостатические клапаны ROMMER и других совместимых производителей, позволяя автоматически регулировать температуру в отдельных помещениях.
- Управление отоплением: Точное поддержание заданной температуры в комнатах за счет автоматического открытия/закрытия клапанов на радиаторах или теплых полах.
- Системы охлаждения: Может использоваться для управления клапанами в фанкойлах или других охлаждающих контурах.
- Интеграция с системами "Умный дом": Работа в связке с контроллерами, программаторами и комнатными термостатами.
Ключевые особенности и преимущества
- Нормально закрытый тип (NC): В обесточенном состоянии шток привода находится в положении "закрыто", что гарантирует прекращение подачи теплоносителя при отключении электроэнергии.
- Компактные габариты: Небольшие размеры облегчают монтаж в стесненных условиях, например, за мебелью или в узких нишах.
- Напряжение питания 24 В: Низковольтное питание обеспечивает безопасность эксплуатации и совместимость с большинством бытовых и коммерческих систем управления.
- Электротермический принцип действия: Управление осуществляется за счет нагрева/остывания термоэлемента, что обеспечивает плавное и бесшумное срабатывание без щелчков, характерных для электромеханических моделей.
- Совместимость с оборудованием ROMMER: Оптимально работает с радиаторными клапанами и комнатными термостатами ROMMER, образуя единую эффективную систему регулирования микроклимата.
- Простое управление: Управляется любым внешним устройством, замыкающим или размыкающим цепь: электронным или электромеханическим комнатным термостатом, таймером, контроллером.
Принцип работы и управление
В основе работы привода лежит термоэлемент, который расширяется при нагреве от встроенного нагревателя. Подача напряжения 24 В приводит к нагреву элемента, который плавно выдвигает шток, открывая клапан. При отключении питания элемент остывает и сжимается, а возвратная пружина обеспечивает закрытие клапана.
Для управления сервоприводом RTE-0010 необходим внешний управляющий сигнал. Например, комнатный термостат, измеряющий температуру воздуха, при достижении заданного значения размыкает цепь питания привода — клапан закрывается, и подача тепла прекращается. Когда температура падает ниже установленного порога, термостат замыкает цепь — привод получает питание, открывает клапан, и нагрев возобновляется.
Технические характеристики
- Тип: Электротермический, двухпозиционный
- Исходное положение: Нормально закрытый (NC)
- Напряжение питания: 24 В перем. тока (AC)
- Время хода штока: Около 3-4 минут (типовое значение для полного цикла открытие-закрытие)

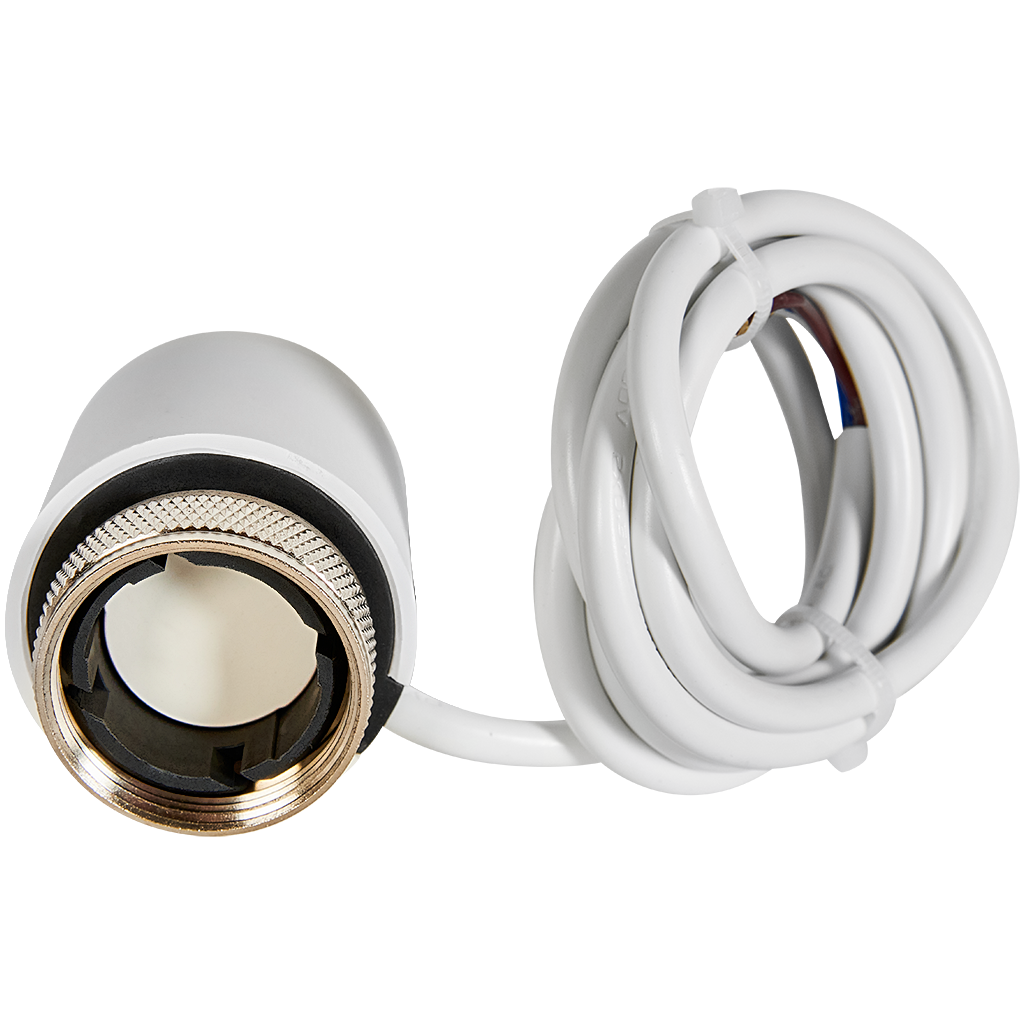

- Присоединение: Стандартное резьбовое соединение M30x1.5 для монтажа на соответствующие клапаны.
- Степень защиты: IP44 (защита от брызг воды и твердых частиц размером более 1 мм)
- Рабочая температура окружающей среды: От 0°C до +50°C
- Корпус: Пластик, белый цвет
Комплектация и монтаж
Сервопривод поставляется готовым к установке. Монтаж осуществляется путем навинчивания корпуса привода на шток клапана с предварительно снятой защитной крышкой. Установка требует наличия базовых навыков и должна проводиться на отключенной и опорожненной системе. Обязательно соблюдение полярности при подключении электрических проводов.
Электротермический сервопривод ROMMER RTE-0010 — это современное решение для автоматизации систем отопления, которое позволяет добиться значительной экономии энергоресурсов, повысить комфорт в помещении и создать интеллектуальную климатическую систему.
