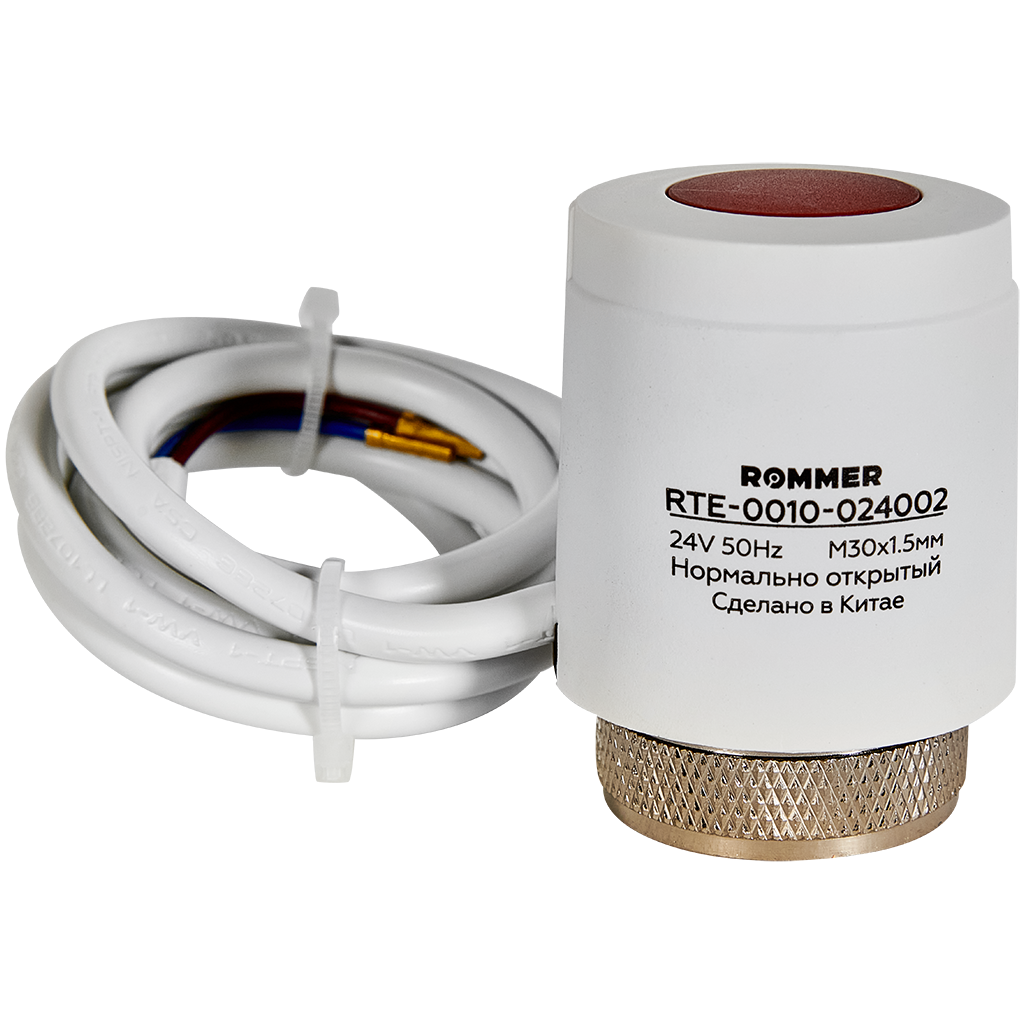

Электротермический компактный сервопривод ROMMER RTE-0010 (НО, 24 В)
Электротермический сервопривод ROMMER RTE-0010 — это компактное и надежное устройство для автоматического двухпозиционного (открыто/закрыто) управления регулирующими клапанами в системах отопления, вентиляции и кондиционирования. Привод нормально открытого типа (НО) и напряжением питания 24 В предназначен для интеграции в современные системы климат-контроля.
Назначение и область применения
Сервопривод RTE-0010 предназначен для автоматического регулирования потока теплоносителя через радиаторные клапаны или клапаны в узлах обвязки в зависимости от сигналов от системы управления. Его основная задача — поддержание комфортной температуры в помещении путем точного открытия или закрытия регулирующего органа.
Типичные объекты применения:
- Квартиры и частные дома с индивидуальным отоплением.
- Офисные и административные здания.
- Гостиницы и другие объекты коммерческой недвижимости.
- Системы покомнатного регулирования температуры.
Принцип работы и управление
В основе работы привода лежит электротермический принцип. При подаче напряжения 24 В от управляющего устройства (контроллера, комнатного термостата) внутренний термоэлемент нагревается и расширяется, оказывая давление на шток, который переводит клапан в закрытое положение. При снятии напряжения элемент остывает и сокращается, и под действием возвратной пружины клапан возвращается в нормально открытое состояние. Это обеспечивает энергонезависимое безопасное состояние системы (проток открыт).
Управление осуществляется:
- Электронными или электромеханическими комнатными термостатами.
- Контроллерами систем «умный дом» или погодного регулирования.
- Любыми устройствами, способными замыкать/размыкать цепь питания 24 В.
Конструктивные особенности и преимущества
- Нормально открытый (НО) тип: Обеспечивает проток теплоносителя при отключении электропитания, что повышает надежность системы и предотвращает разморозку.
- Компактные габариты: Легко устанавливается в ограниченном пространстве за радиатором или в коллекторном шкафу.
- Напряжение питания 24 В: Безопасное низкое напряжение, соответствующее современным стандартам для климатической автоматики.
- Совместимость: Предназначен для работы с регулирующими клапанами ROMMER, а также другими клапанами с соответствующим ходом штока и присоединительной резьбой.
- Прочный корпус: Защищает внутренние компоненты от внешних воздействий.
- Визуальный индикатор положения: Позволяет визуально определить, открыт или закрыт клапан.
Технические характеристики
| Модель | ROMMER RTE-0010 |
| Тип привода | Электротермический, двухпозиционный |
| Исполнение | Нормально открытый (НО) |
| Напряжение питания | 24 В перем. тока (AC) |
| Время срабатывания | Около 3-4 минут (на полный ход) |

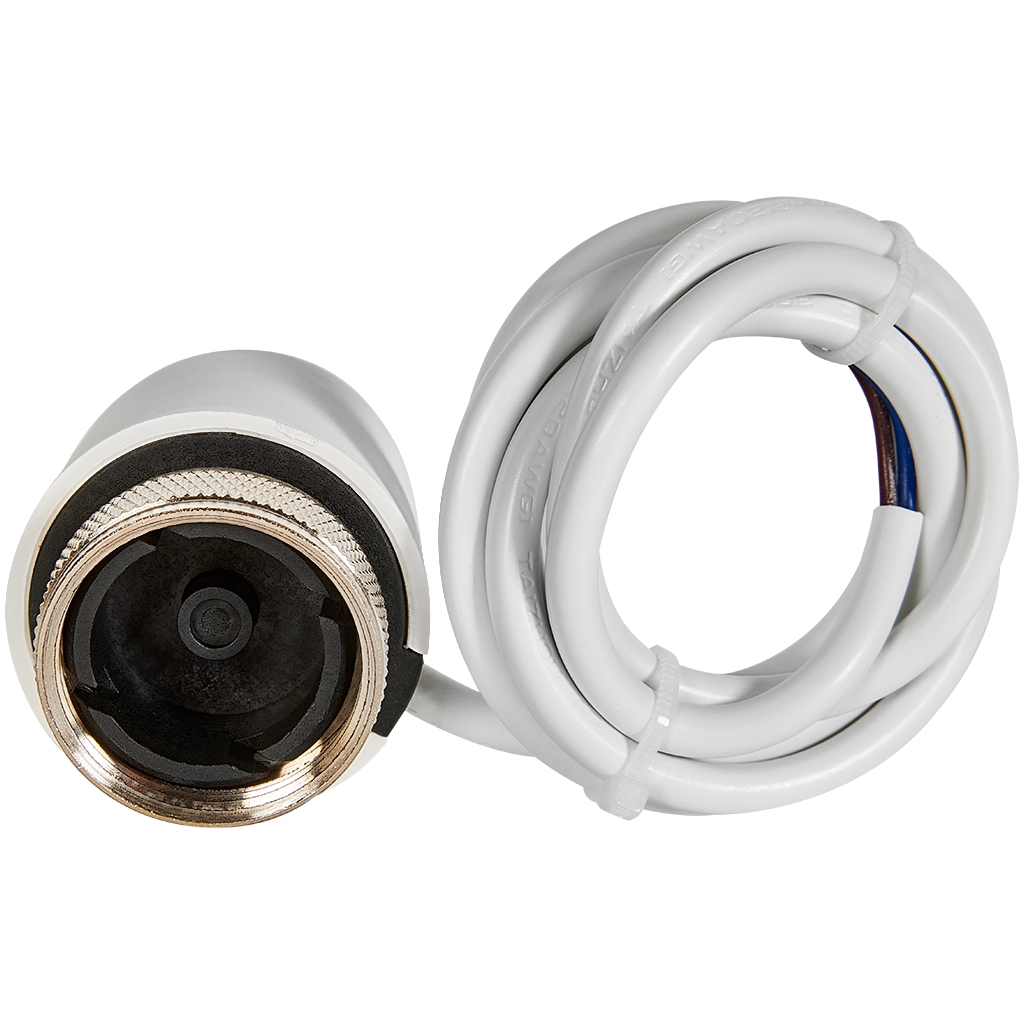

| Присоединение | Резьбовое, M30x1.5 (стандарт для многих радиаторных клапанов) |
| Ход штока | Стандартный (уточняется по клапану) |
| Степень защиты | IP44 (защита от брызг и мелких частиц) |
| Рабочая температура окружающей среды | +2°C ... +60°C |
| Температура теплоносителя (макс.) | До 120°C |
Комплектация и монтаж
Сервопривод поставляется готовым к установке. Монтаж заключается в накручивании корпуса привода на шток клапана с предварительно снятой защитной крышкой. Установка должна производиться на отключенной и охлажденной системе. Подключение к цепи управления 24 В осуществляется через клеммную колодку.
Почему выбирают ROMMER RTE-0010?
Электротермический привод ROMMER RTE-0010 — это оптимальное сочетание цены, надежности и функциональности для базовых систем автоматического регулирования. Его нормально открытое исполнение делает его безопасным выбором, а совместимость с широким спектром оборудования от бренда ROMMER и других производителей упрощает проектирование и монтаж. Это ключевой элемент для создания энергоэффективной и комфортной климатической системы в любом помещении.
