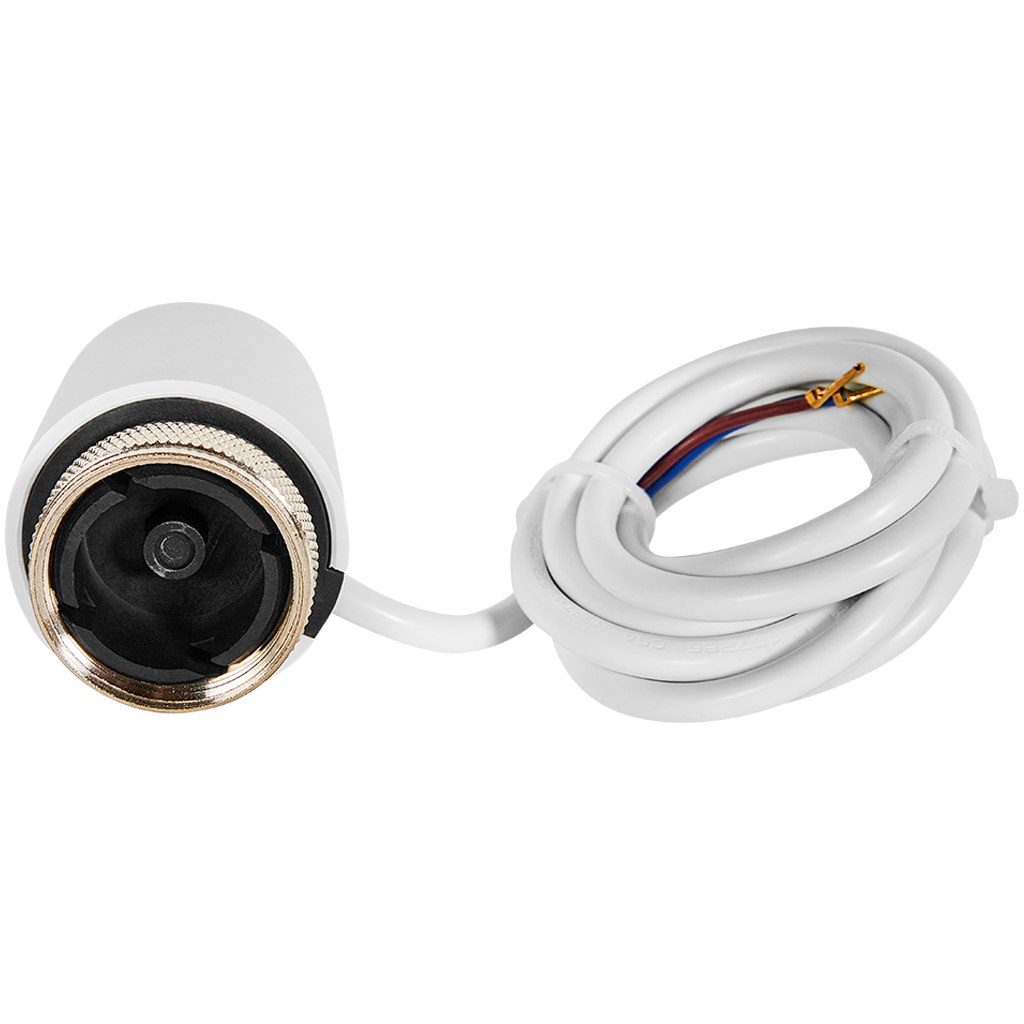

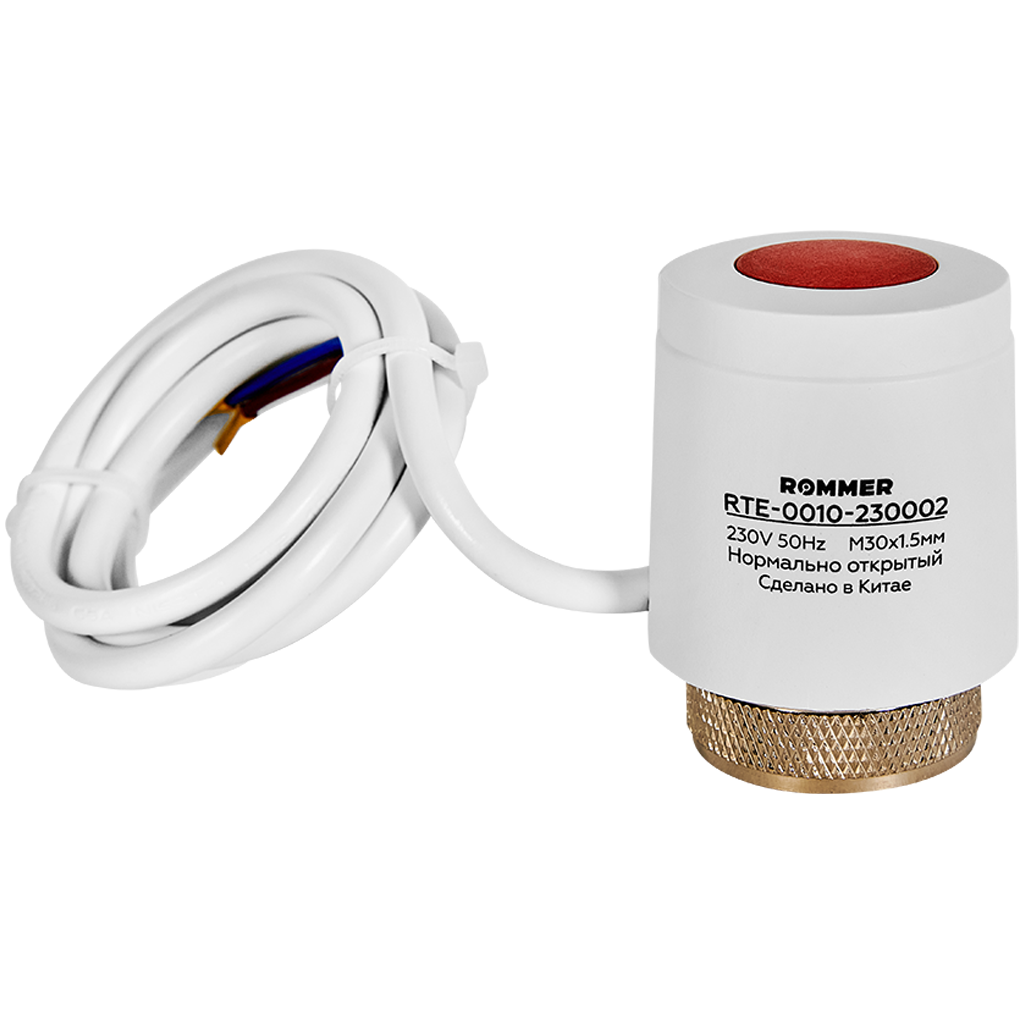

Электротермический компактный сервопривод ROMMER RTE-0010 (НО, 230 В)
Электротермический сервопривод ROMMER RTE-0010 — это компактное и надежное устройство, предназначенное для автоматического двухпозиционного (открыто/закрыто) управления регулирующими клапанами в системах отопления, вентиляции и кондиционирования (ОВиК) зданий. Привод нормально открытого типа (НО) обеспечивает безопасность системы: при отключении питания клапан автоматически переходит в открытое положение.
Назначение и область применения
Сервопривод RTE-0010 используется для точного поддержания комфортной температуры в помещениях путем управления потоком теплоносителя через радиаторные клапаны или клапаны в узлах обвязки. Он идеально подходит для:
- Индивидуального регулирования температуры на радиаторах в квартирах, домах и офисах.
- Интеграции в распределительные коллекторные группы систем водяного теплого пола или радиаторного отопления.
- Автоматизации работы клапанов в зональных системах отопления и охлаждения.
Принцип работы и управление
В основе работы привода лежит электротермический принцип. Внутри корпуса находится термоэлемент, который, нагреваясь от встроенного нагревателя при подаче напряжения 230 В, плавно перемещает шток, перекрывая клапан. Охлаждение и возврат в исходное (открытое) положение происходит естественным образом после снятия напряжения.
Управление приводом осуществляется внешними управляющими устройствами:
- Электронными или электромеханическими комнатными термостатами.
- Контроллерами систем умного дома или погодозависимой автоматики.
- Таймерами и программаторами.
Устройство просто подключается в разрыв цепи: термостат, замыкая контакты при необходимости снизить температуру, подает питание на привод, и клапан закрывается.
Конструктивные особенности и преимущества
- Компактные габариты: Небольшой размер позволяет легко разместить привод даже в стесненных условиях (ниши, коллекторные шкафы).
- Нормально открытое исполнение (НО): Повышает энергоэффективность и безопасность системы — при отключении электроэнергии теплоноситель циркулирует, предотвращая переохлаждение помещений.
- Универсальное подключение: Стандартное напряжение питания 230 В AC 50/60 Гц.
- Совместимость: Предназначен для работы с регулирующими клапанами ROMMER, а также другими клапанами с соответствующим ходом штока и усилием. Легко управляется термостатами ROMMER.
- Надежность и долговечность: Прочный пластиковый корпус, бесшумная работа и отсутствие трущихся механических частей в силовом узле обеспечивают длительный срок службы.
- Визуальный индикатор положения: По положению штока можно визуально определить состояние привода (открыт/закрыт).
Технические характеристики
| Модель | ROMMER RTE-0010 |
| Тип привода | Электротермический, двухпозиционный |
| Исполнение | Нормально открытый (НО) |
| Напряжение питания | 230 В ~ 50/60 Гц |
| Время срабатывания | Около 3-4 минут (на закрытие) |
| Присоединение | Резьбовая муфта M30x1.5 |
| Ход штока | Стандартный для радиаторных клапанов (обычно 3-4 мм) |
| Степень защиты | IP44 |
| Рабочая температура окружающей среды | +5°C ... +60°C |
| Цвет корпуса | Белый |
Комплектация и монтаж
Сервопривод поставляется готовым к установке. Монтаж заключается в накручивании корпуса привода на шток предварительно установленного регулирующего клапана до упора. Электрическое подключение выполняется к клеммам внутри поворотной головки. Важно обеспечить свободный ход штока и отсутствие механических препятствий.
Электротермический привод ROMMER RTE-0010 — это оптимальное решение для создания энергоэффективной и комфортной климатической системы в любом помещении. Его надежность, совместимость с оборудованием ROMMER и простота управления делают его ключевым элементом современной инженерной сантехники.
