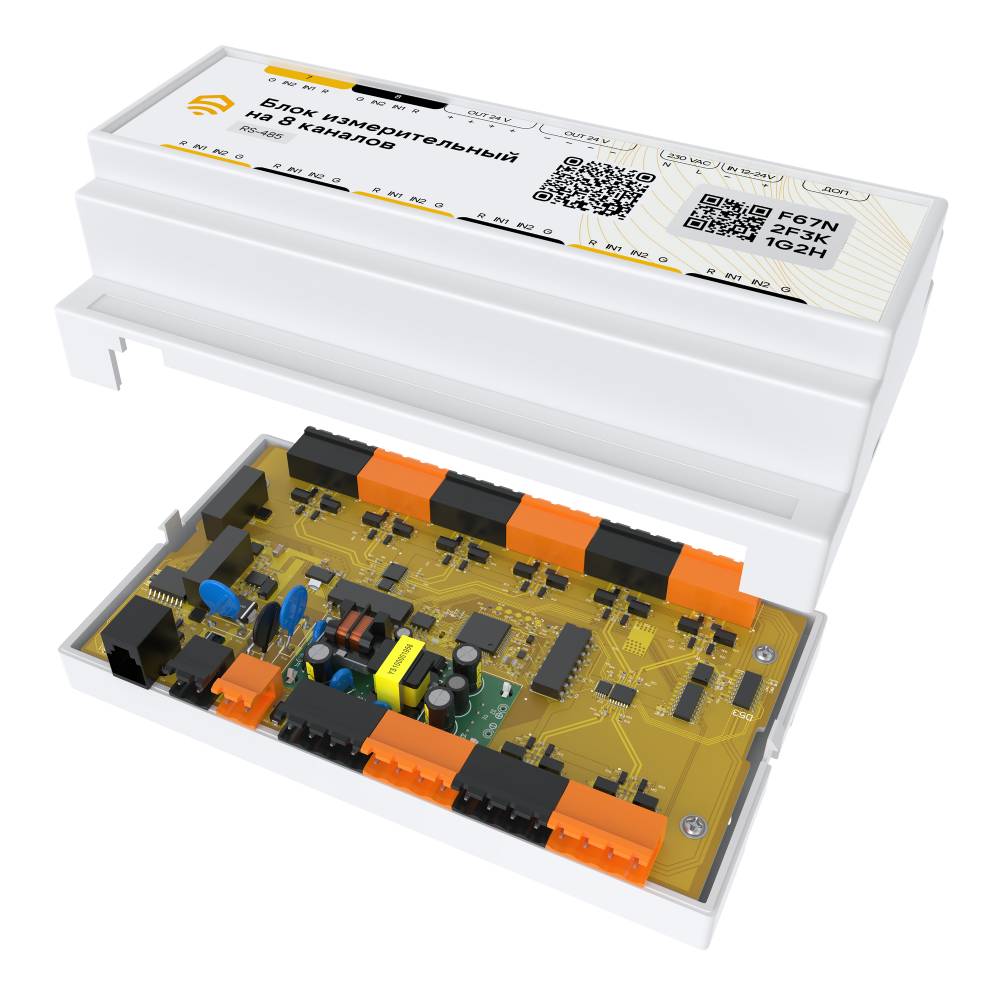

Измерительный блок Ectocontrol EC01090: 8-канальный концентратор данных RS485 Modbus
Блок измерительный Ectocontrol EC01090 — это ключевое звено в построении современных систем автоматизации зданий (BACS), интеллектуального учета и промышленного мониторинга. Устройство выступает в роли мощного сетевого концентратора, обеспечивающего сбор, обработку и передачу данных с восьми независимых линий связи.
Многофункциональный коммуникационный хаб
Основная задача EC01090 — объединение разнородного оборудования в единую информационную сеть. Блок предоставляет 8 полностью изолированных каналов RS485, каждый из которых может быть индивидуально сконфигурирован для работы в режиме Master (Ведущий) или Slave (Ведомый). Эта гибкость позволяет создавать сложные иерархические сети, где блок одновременно опрашивает датчики на одних каналах и передает агрегированные данные контроллеру верхнего уровня на других.
- Масштабируемость сети: На каждом канале может быть организована отдельная сеть Modbus RTU, поддерживающая до 247 устройств (с учетом адресации). Теоретически, через один блок можно получить доступ к данным с более 1500 приборов.
- Универсальность протокола: Поддержка стандартного промышленного протокола Modbus RTU гарантирует совместимость с огромным парком оборудования: счетчиками воды, тепла, электроэнергии, датчиками температуры, давления, влажности, частотными преобразователями и другими интеллектуальными приборами.
Надежность в промышленной среде
EC01090 создан для непрерывной работы в условиях реальных объектов. Его конструкция включает ряд защитных функций:

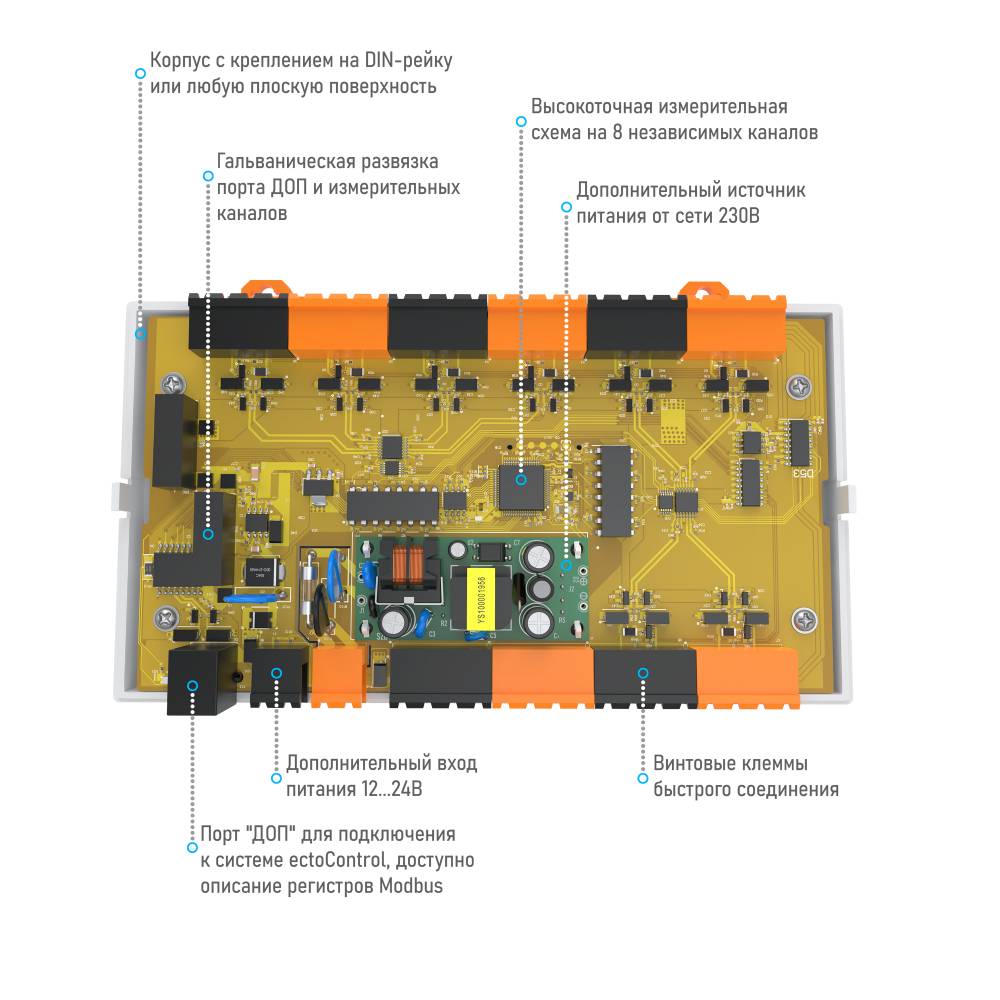

- Гальваническая развязка каналов RS485 и питания, которая предотвращает повреждение блока и подключенного оборудования из-за разности потенциалов, выбросов напряжения и помех.
- Встроенная защита от электростатических разрядов (ESD) и импульсных помех на линиях связи, обеспечивающая стабильную передачу данных даже в условиях сильных электромагнитных наводок.

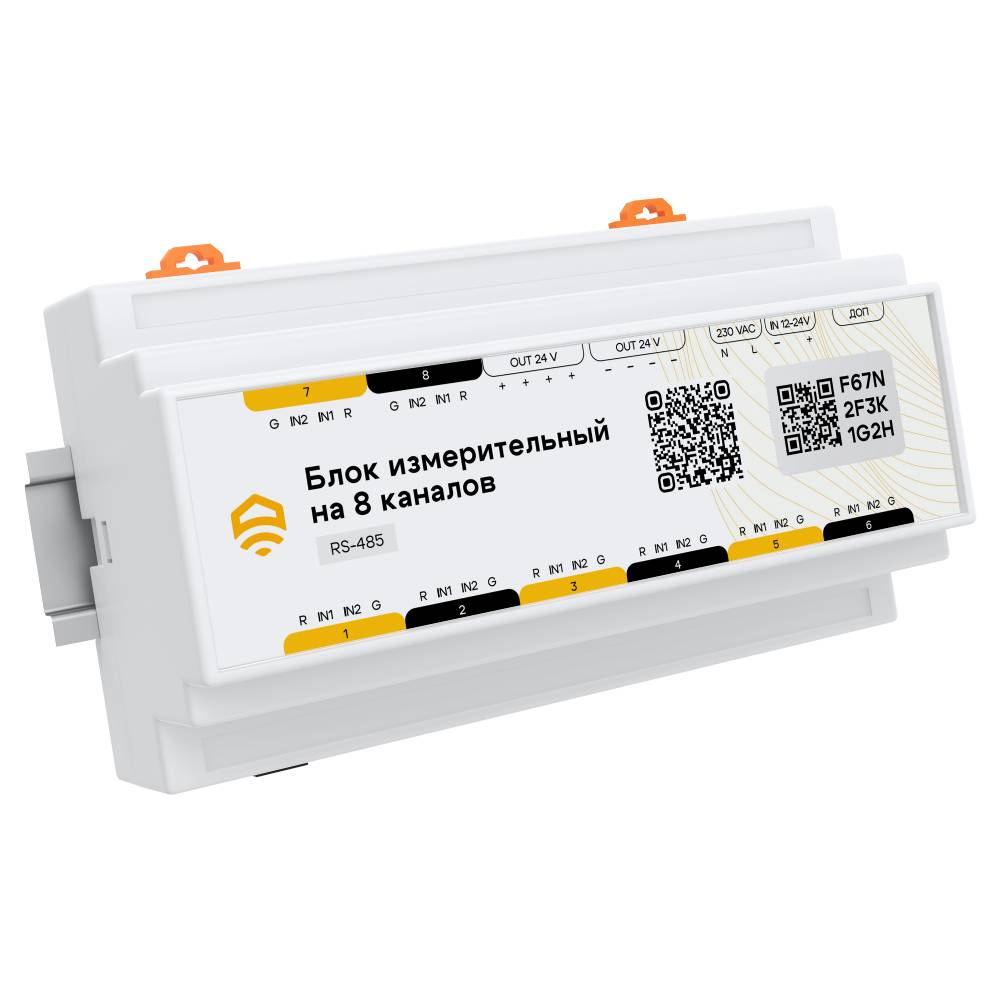

- Корпус для DIN-рейки стандарта TS35, позволяющий компактно и надежно разместить устройство в любом распределительном шкафу или щите управления.
Простота настройки и интеграции
Управление конфигурацией блока интуитивно понятно благодаря встроенному веб-интерфейсу. Для доступа к настройкам достаточно подключить блок к сети Ethernet и перейти по его IP-адресу с любого компьютера или планшета в той же сети. В интерфейсе можно:
- Задавать режим работы (Master/Slave), скорость обмена и формат данных для каждого из 8 каналов.
- Настраивать опрос устройств в режиме Master: адреса, номера регистров, периодичность чтения.
- Просматривать журналы связи и диагностические данные для оперативного устранения неисправностей в сети.
- Обновлять встроенное программное обеспечение (прошивку).
Технические характеристики и применение
Технические особенности:
- Количество портов: 8 x RS485 (изолированных).
- Протокол: Modbus RTU (на каналах), Modbus TCP (для внешнего подключения через веб-интерфейс).
- Питание: 24 В DC (диапазон 18-30 В).
- Потребляемая мощность: не более 5 Вт.
- Рабочая температура: от 0 до +55 °C.
- Степень защиты корпуса: IP20 (для установки внутри шкафов).
Типовые сферы применения:
- Диспетчеризация инженерных систем: сбор показаний с сотен счетчиков (воды, тепла, газа) в многоквартирных домах, бизнес-центрах, промзонах.
- Промышленная автоматизация: интеграция различного технологического оборудования (датчики, приводы, ЧП) в систему SCADA.
- Энергоаудит и мониторинг: создание системы учета потребления энергоресурсов на крупных объектах.
- Умный дом и BMS: объединение климатического, осветительного и другого оборудования от разных производителей в единую систему управления.
Блок измерительный Ectocontrol EC01090 — это оптимальное решение для задач, требующих централизованного сбора данных с большого количества распределенных устройств. Он сочетает в себе высокую пропускную способность, промышленную надежность и гибкость настройки, сокращая затраты на интеграцию и повышая отказоустойчивость всей системы сбора данных.
