Технические характеристики:
Давление на входе: 0,05 - 0,6 МПа
Давление на выходе: 2 кПа
Пропускная способность регулятора: 10 м3 /час
Патрубок входной.: 20 DN
Патрубок выходной: 32 DN
Габариты: 485х350х195 мм
Вес: 9,5 кг

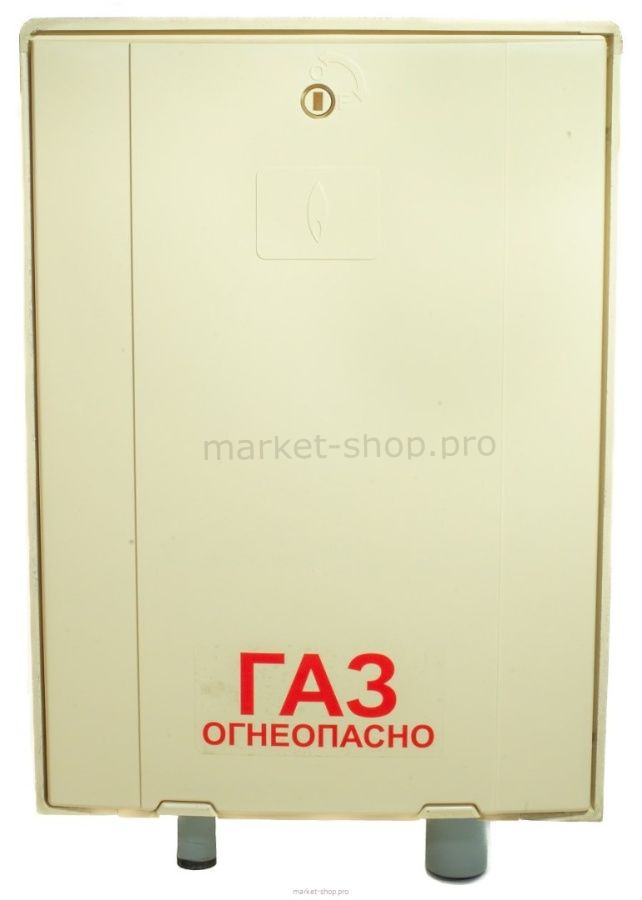

ДОМОВОЙ РЕДУЦИРУЮЩИЙ ПУНКТ СКАНДИНАВИЯ-10 БЕЖ
Шкафной газорегуляторный пункт предназначен для редуцирования природного газа поставляемого с высокого или среднего давления на низкое, автоматического поддержания заданного выходного давления независимо от изменения входного давления, автоматического отключения подачи газа при аварийных повышении или понижении выходного давления от допустимых заданных параметров.
Шкафной газорегуляторный пункт СКАНДИНАВИЯ рассчитан на устойчивую работу при воздействии температур окружающей среды от -50˚С до +50˚С.
Особенность: при минимальном давлении на входе пропускная способность оборудования ШРП не снижается; при максимальном давлении на входе и нулевом расходе регулятор продолжает нормально функционировать и не превышает установленные пределы давления на выходе.
Кожух редуцирующих пунктов «Скандинавия» изготовлен из высококачественного, трудновоспламеняющегося, самозатухающего формованного армированного стекловолокном полиэстра, с высокой механической прочностью, высокой устойчивостью к воздействию атмосферных факторов, агрессивных химических веществ, а также механической и пластической деформации.
Гладкая поверхность корпуса предотвращает осаждение загрязнений, проникновение влаги, устойчива к УФ-излучению и не требует дополнительного технического обслуживания.
Дверь шкафа съемная, что обеспечивает легкий и быстрый монтаж всей системы, a также упрощает последующую проверку технического состояния.
СХЕМА ГРП СКАНДИНАВИЯ-10 БЕЖ
Функциональная схема
1. Кран шаровой полнопроходной газовый ¾ муфто-цапка, штуцер (Цветлит); 2. Кран шаровой под манометр; 3. Фильтр ФГП DN20; 4. Регулятор RF Arctic. | |
