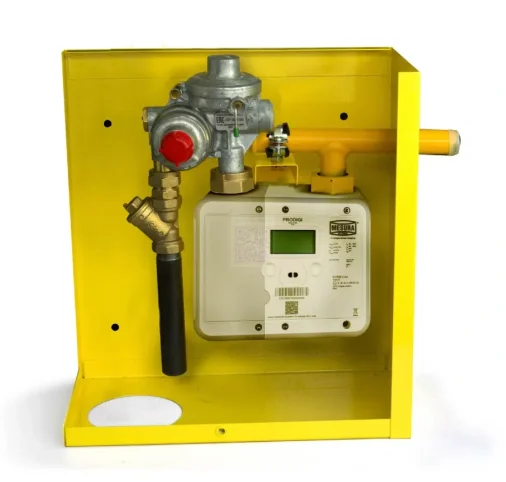

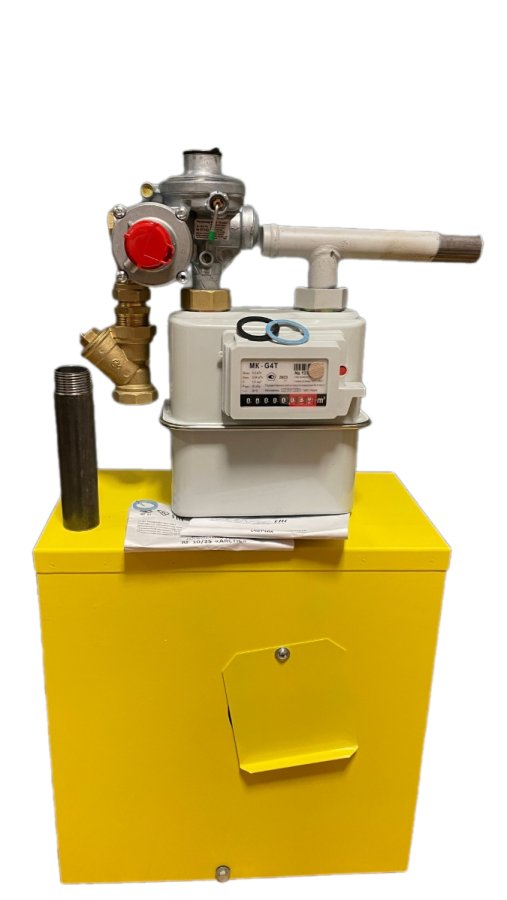

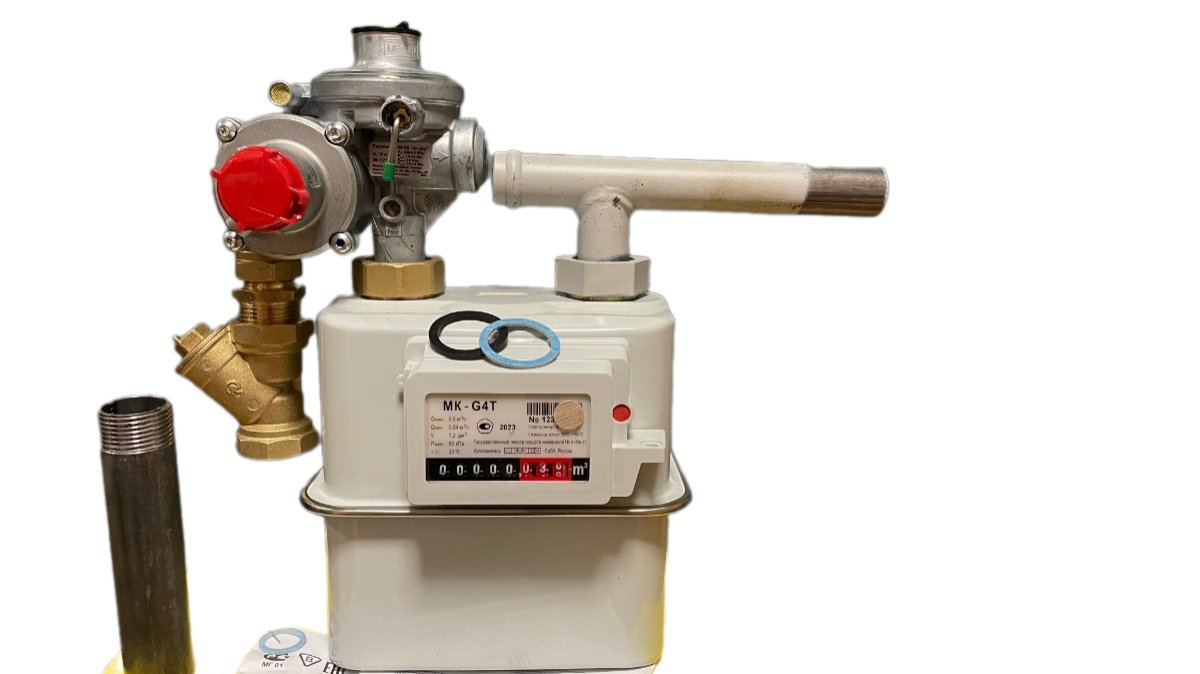

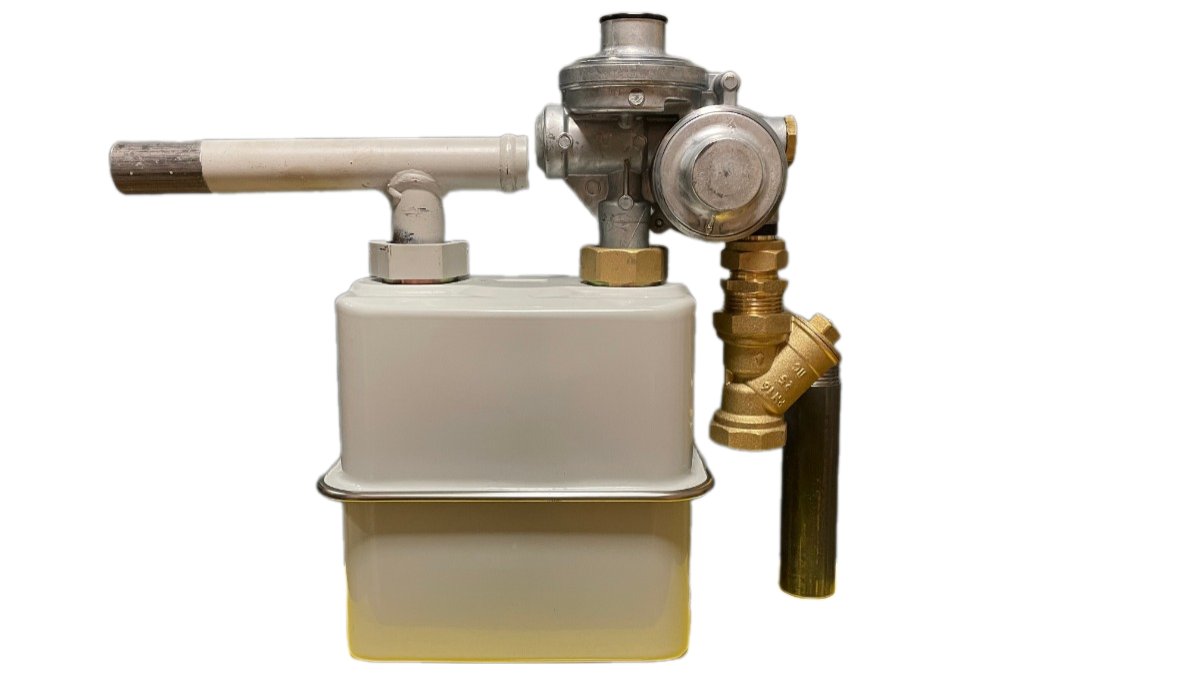

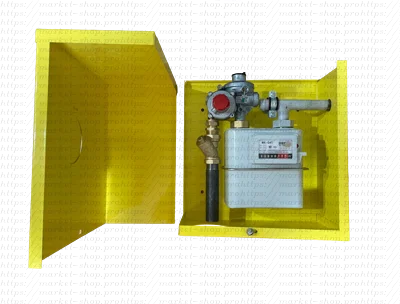

Газорегуляторный пункт (ДРП/ГРП/ШРП) ЕВРОПА 25 Arctic со счетчиком MK-G4T (2024)

Готовый к эксплуатации шкафной газорегуляторный пункт (ШРП) ЕВРОПА 25 Arctic 2024 года выпуска — это современное, всепогодное решение для редуцирования природного газа с высокого/среднего давления на низкое с возможностью коммерческого учета. Комплектация включает в себя уличный счетчик газа MK-G4T, что делает систему готовой к установке и вводу в эксплуатацию для снабжения объектов малого и среднего потребления.

Ключевые особенности и преимущества комплекса

• Полная заводская готовность: Пункт поставляется в сборе, настроенный и прошедший контроль, что минимизирует сроки монтажа.
• Арктическое исполнение: Оснащен регулятором давления RF 10/25 Arctic, гарантирующим стабильную работу при температурах до -50°C и редуцируемой среды до -56°C.
• Интегрированный коммерческий учет: В конструкцию встроен уличный счетчик газа MK-G4T с импульсным выходом, защищенный общим корпусом.
• Повышенная надежность и безопасность: Автоматическое поддержание выходного давления, защита от аварийного повышения/понижения давления (ПЗК, ПСК), фильтрация газа.
• Всепогодный защитный шкаф: Корпус из стали 1 мм с порошковым покрытием (RAL 1018) обеспечивает защиту оборудования от атмосферных воздействий, вандализма и механических повреждений.

Назначение и принцип работы

Газорегуляторный пункт ЕВРОПА 25 Arctic предназначен для бесперебойного снабжения природным газом объектов жилого, коммунального и промышленного назначения. Он выполняет ключевые функции:

1. Редуцирование: Снижение давления газа со входного (высокого/среднего) до стабильного заданного выходного (низкого).
2. Стабилизация: Автоматическое поддержание выходного давления в заданных пределах независимо от колебаний входного давления или расхода.
3. Защита: Автоматическое отключение подачи газа при аварийных отклонениях давления на выходе (сверхдопустимое повышение или понижение).
4. Учет: Точное измерение объема потребленного газа с помощью счетчика MK-G4T.

Принцип работы: Газ поступает на входной патрубок, проходит через фильтр для очистки, затем поступает в регулятор давления RF 10/25 Arctic, где происходит его редуцирование. После регулятора газ проходит через счетчик MK-G4T для учета и направляется к потребителю через выходной патрубок. Встроенные предохранительные клапаны (сбросной и запорный) обеспечивают аварийную защиту.

Детальное описание компонентов

1. Регулятор давления RF 10/25 Arctic

Сердце пункта — специализированный угловой регулятор, разработанный для экстремально низких температур:

• Корпус из высокопрочного сплава ZAMAK с минимальным коэффициентом теплового расширения.
• Низкотемпературные мембраны и уплотнения, сохраняющие эластичность на морозе.
• Конструкция с завальцованными элементами для исключения протечек.
• Не требует дополнительного обслуживания при устойчивой работе. Срок службы — до 17 лет.

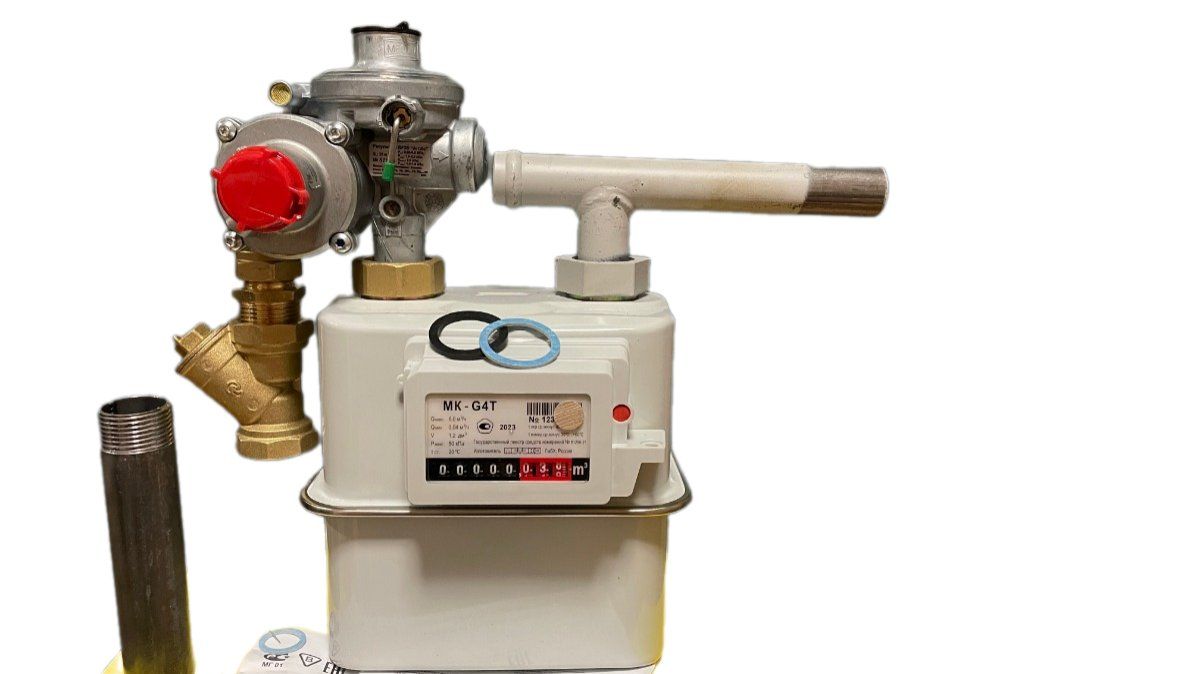

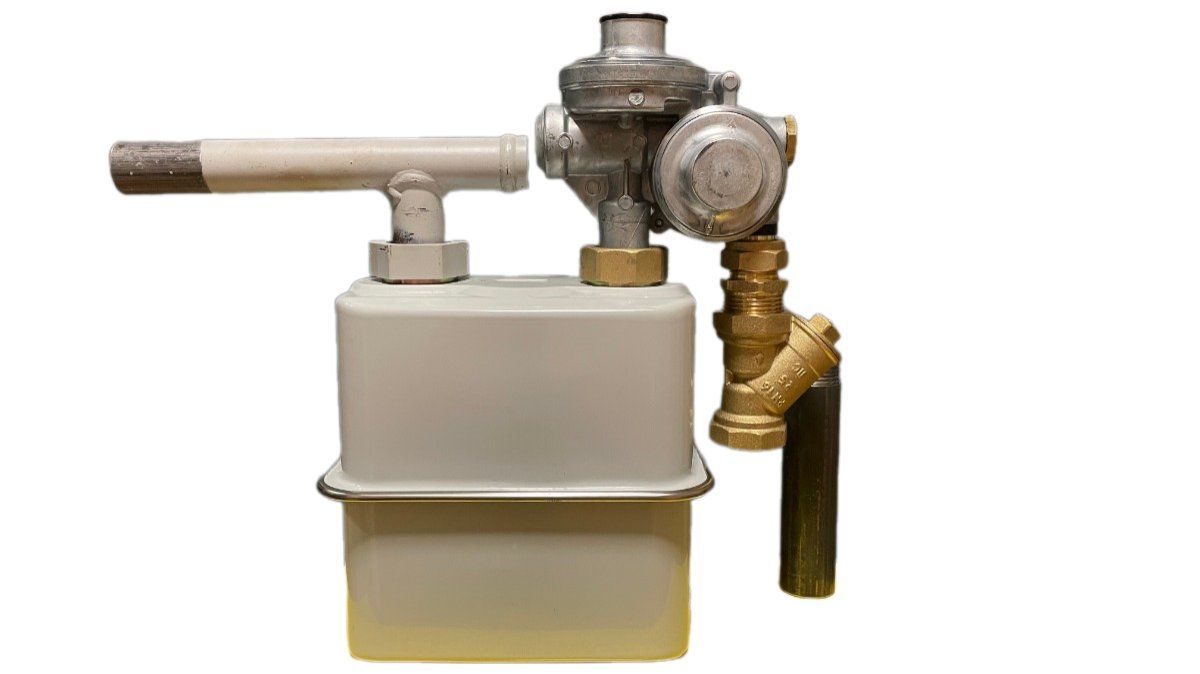

2. Счетчик газа уличный MK-G4T

Надежный мембранный (диафрагменный) счетчик для наружной установки:

• Предназначен для коммерческого учета природного газа.
• Имеет стойкость к температурным колебаниям и защищен от воздействия окружающей среды внутри шкафа ГРП.
• Оснащен импульсным выходом для дистанционного считывания показаний или интеграции в системы АСКУГ.

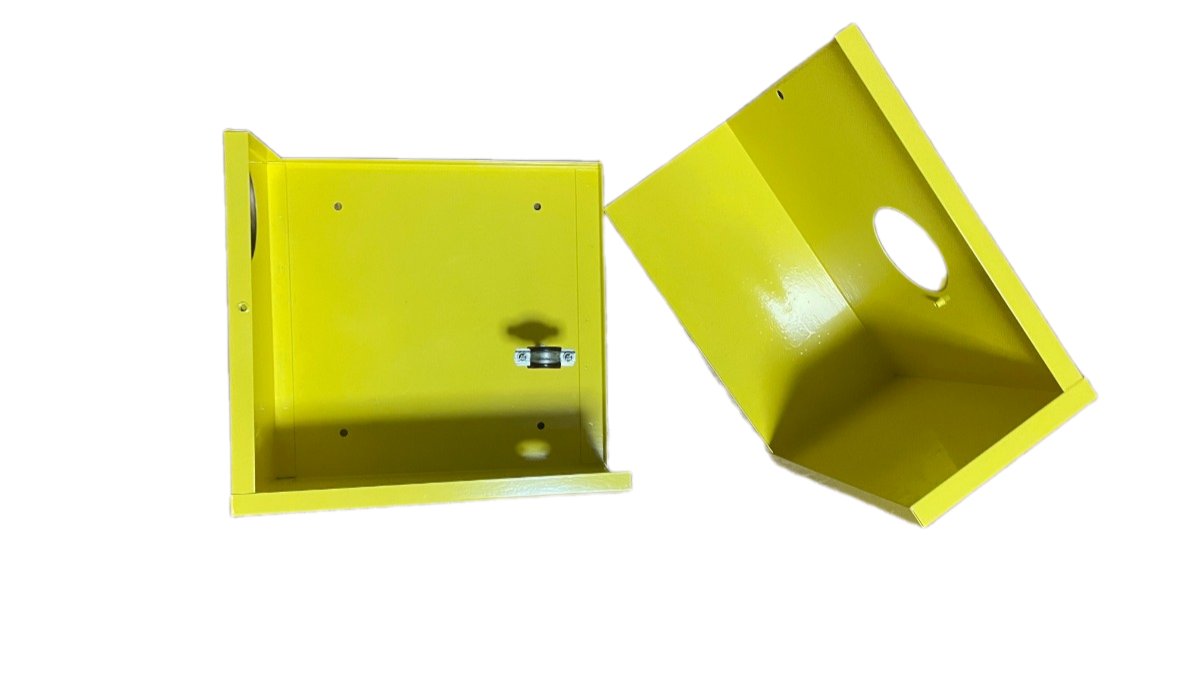

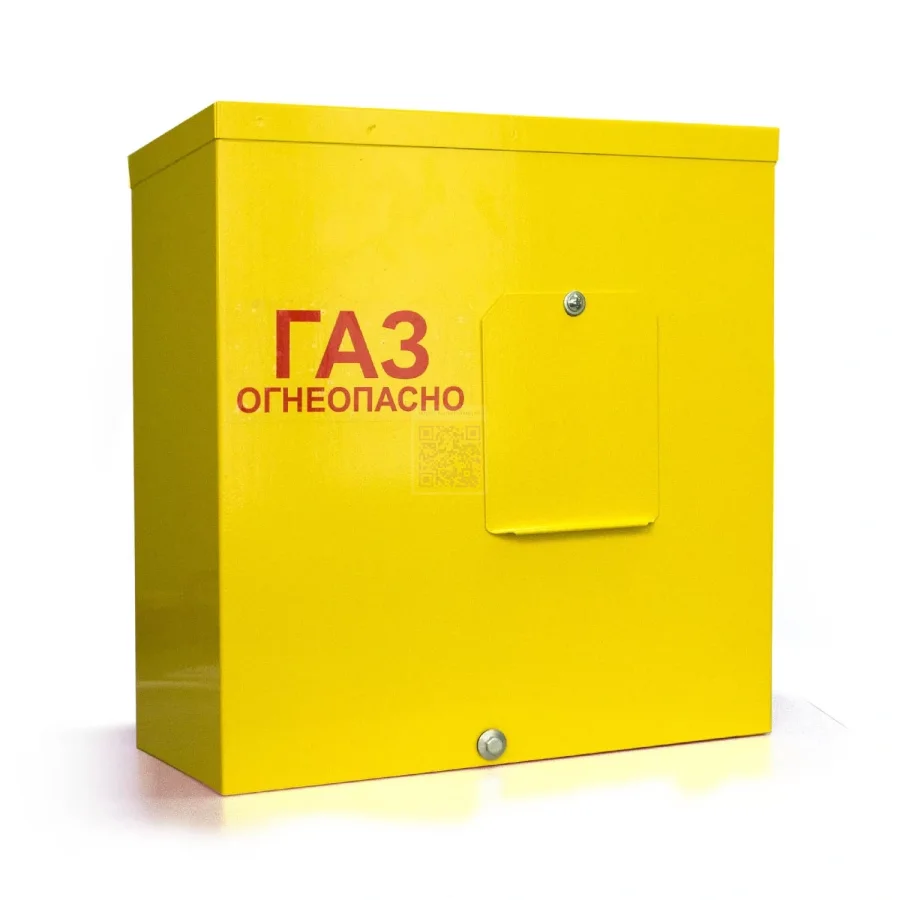

3. Защитный шкаф (кожух)

Изготовлен из стали толщиной 1 мм с порошково-полимерным покрытием цвета RAL 1018 (желтый цинк). Обеспечивает:

• Механическую защиту оборудования.
• Защиту от атмосферных осадков, ультрафиолета и коррозии.
• Удобный доступ для обслуживания через запираемые дверцы.

Технические характеристики и параметры настройки

Область применения

Готовый газорегуляторный пункт ЕВРОПА 25 Arctic со счетчиком MK-G4T идеально подходит для:

• Индивидуальных жилых домов и коттеджных поселков.
• Небольших котельных, производственных цехов, мастерских.
• Объектов коммерческой недвижимости (кафе, магазины, гостиницы).
• Работ в регионах с суровыми климатическими условиями (Сибирь, Дальний Восток, Север РФ).

Итог: Это комплексное, надежное и безопасное решение для организации узла редуцирования и учета газа «под ключ». Сочетание арктического регулятора, защищенного счетчика и прочного шкафа делает данный ГРП оптимальным выбором для ответственных проектов, где важна бесперебойность поставок газа в любых погодных условиях и точный коммерческий учет.

Регулятор можно монтировать в произвольном положении, предоставляя при этом свободный доступ к рычагу «A».

ПЕРЕД ЗАПУСКОМ СЛЕДУЕТ:

1. Проверить, очищен ли газопровод от загрязнений и влаги,

2. Со входа и выхода регулятора удалить заглушки,

3. Входной патрубок регулятора затянуть моментом силы, не превышающим 40 Nm, a выходной патрубок – моментом силы, не превышающим 60 Nm,

4. Проверить, правильность монтажа регулятора по стрелке движения газа и герметичность соединений.

ЗАПУСК РЕГУЛЯТОРА

1.  Следует проверить, чтобы все газопотребляющие приборы были отключены;

2.  Плечо рычага «A» ручного клапана следует установить в нижнем положении «O» – как на чертеже. Верхнее положение «C» плеча соответствует ручному отключению регулятора;

3.  Следует открутить пластмассовый колпачок так, чтобы получить доступ к рычагу «B» быстрозапорного клапана, шток которого необходимо потянуть на себя;

4.  Держа вытянутый шток «B» следует медленно повернуть рычаг «A» до половины предела между «O» и «C», для заполнения регулятора газом и запуска регулятора,

5.  После запуска регулятора медленно повернуть рычаг «A» до положения «O»,

6.  Отпустить рычаг «B». Регулятор в рабочем положении,

7.  Закрутить колпачок,

8.  После запуска регулятора проверить плотность и герметичность резьбовых соединений (патрубков) при помощи мыльных средств или электронных приборов обнаруживающих утечку газа.

К работе по монтажу и установке регулятора, а также по его обслуживанию допускается квалифицированный технический персонал, ознакомленный с его устройством и принципом действия.

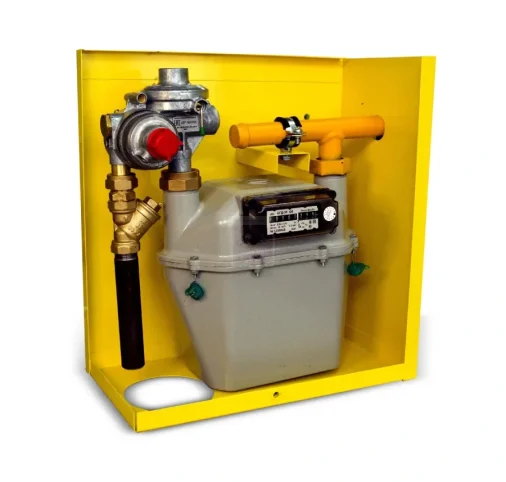

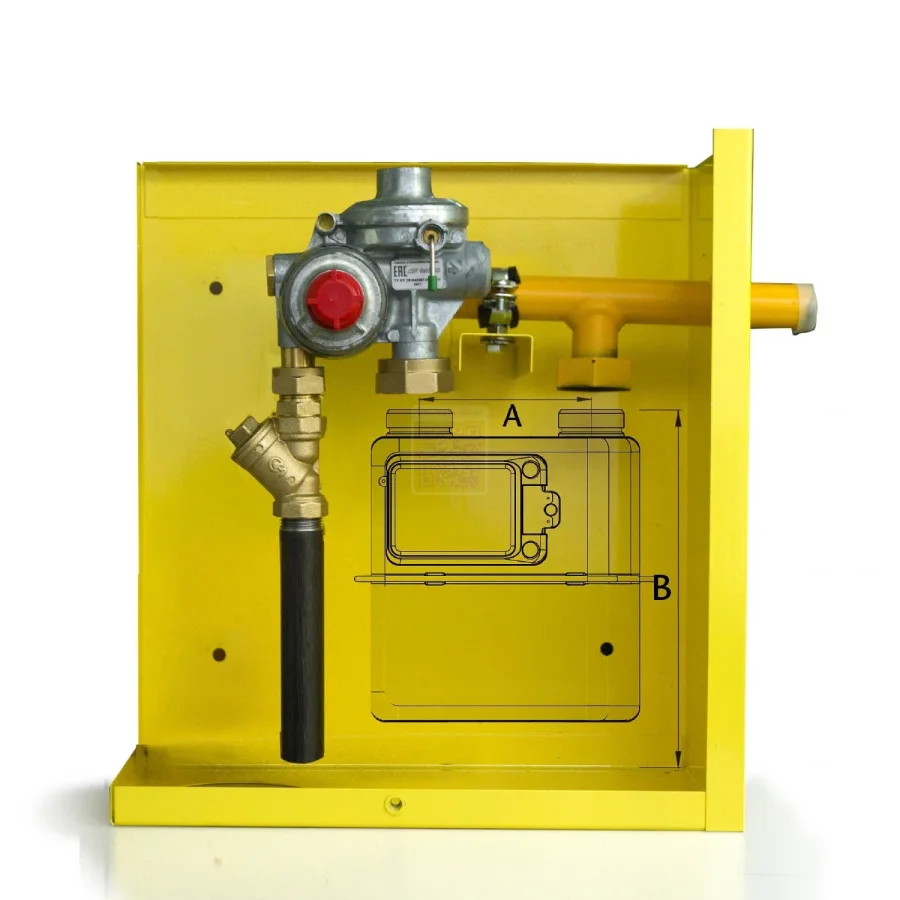

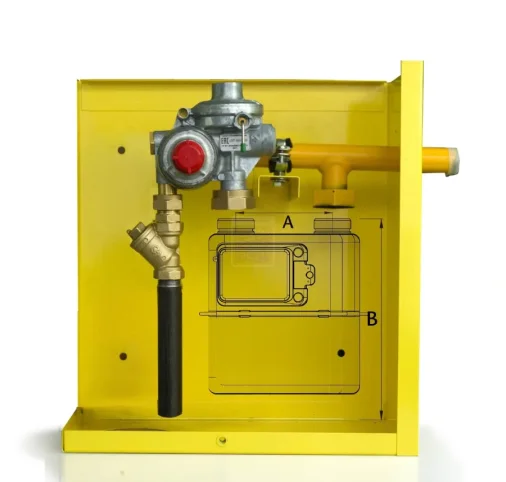

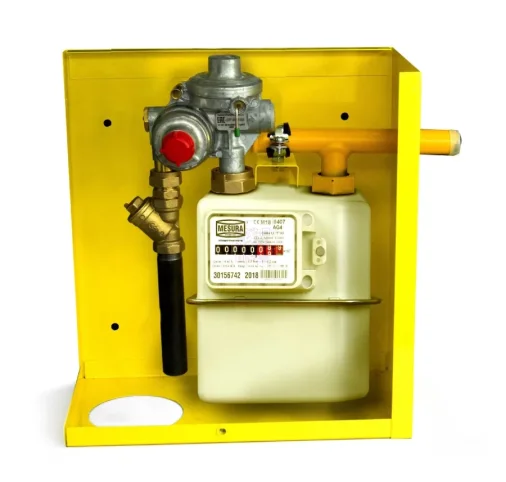

Шкафной газорегуляторный пункт (ГРП) Европа 25 Arctic с местом под счетчик предназначен для редуцирования природного газа с высокого или среднего давления на низкое. Он автоматически поддерживает заданное выходное давление независимо от изменения входного давления и автоматически отключает подачу газа при аварийных повышении или понижении выходного давления.

ГРП Европа изготавливается с одной линией редуцирования и имеет особенность - при минимальном давлении на входе пропускная способность не снижается, а при максимальном давлении на входе и нулевом расходе регулятор продолжает нормально функционировать и не превышает установленные пределы давления на выходе.

Шкафной газорегуляторный пункт Европа комплектуется регуляторами давления газа RF 10/25 Arctic и RF 10/25 Стандартная версия. Кожух редуцирующих пунктов изготовлен из стали 1 мм и покрыт порошковой краской, что обеспечивает долговечность, устойчивость к нагрузкам и атмосферным воздействиям, а также удобство в эксплуатации.

Устройство и принцип работы ГРП Европа просты. Он представляет собой металлический шкаф с внутренним оборудованием. Газ поступает через фильтр к регулятору давления газа, где происходит снижение давления до заданного значения и поддержание его на заданном уровне. Затем газ поступает к потребителю через выходной патрубок. При повышении выходного давления выше допустимого значения открывается предохранительный сбросной клапан, встроенный в регулятор, и газ сбрасывается в атмосферу. При дальнейшем повышении или понижении выходного давления сверх допустимых значений срабатывает предохранительный запорный клапан, прекращая подачу газа на входе в регулятор.

ГРП Европа 25 Arctic с местом под счетчик - надежное и эффективное газовое оборудование, изготовленное с использованием высококачественных материалов и соответствующее всем необходимым стандартам и требованиям. Оно идеально подходит для использования в различных газоснабжающих системах, включая московский газ, газ в Белоруссии и других регионах.

Основные функциональные возможности и преимущества ГРП Европа 25 Arctic:

1. Автоматическое поддержание заданного выходного давления: ГРП Европа 25 Arctic обеспечивает стабильное выходное давление газа независимо от изменений входного давления. Это гарантирует надежную работу газоснабжения и защищает оборудование и потребителей от возможных аварийных ситуаций.
2. Безопасность: ГРП Европа 25 Arctic оснащен предохранительными клапанами, которые автоматически отключают подачу газа при аварийных повышении или понижении выходного давления. Это обеспечивает безопасность работы и защиту от возможных аварий.
3. Высокая производительность: ГРП Европа 25 Arctic обладает высокой пропускной способностью, что позволяет обеспечить достаточное количество газа для потребителей даже при максимальном давлении на входе и нулевом расходе.
4. Долговечность и надежность: ГРП Европа 25 Arctic изготовлен из высококачественных материалов и имеет защитное покрытие из порошковой краски. Это обеспечивает долговечность и устойчивость к нагрузкам и атмосферным воздействиям, что позволяет оборудованию сохранять свои функциональные характеристики на протяжении длительного времени.
5. Удобство в эксплуатации: ГРП Европа 25 Arctic легко устанавливается и обслуживается. Кожух редуцирующих пунктов обеспечивает защиту оборудования от внешних воздействий и упрощает доступ к внутреннему оборудованию для обслуживания и ремонта.

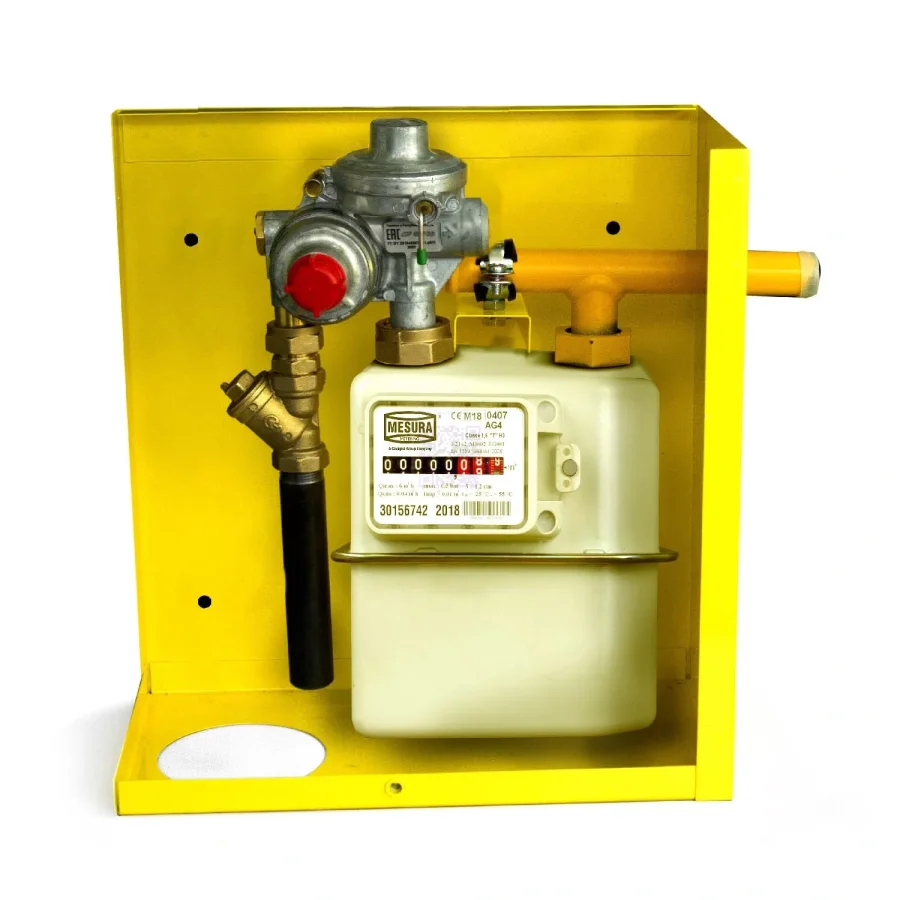

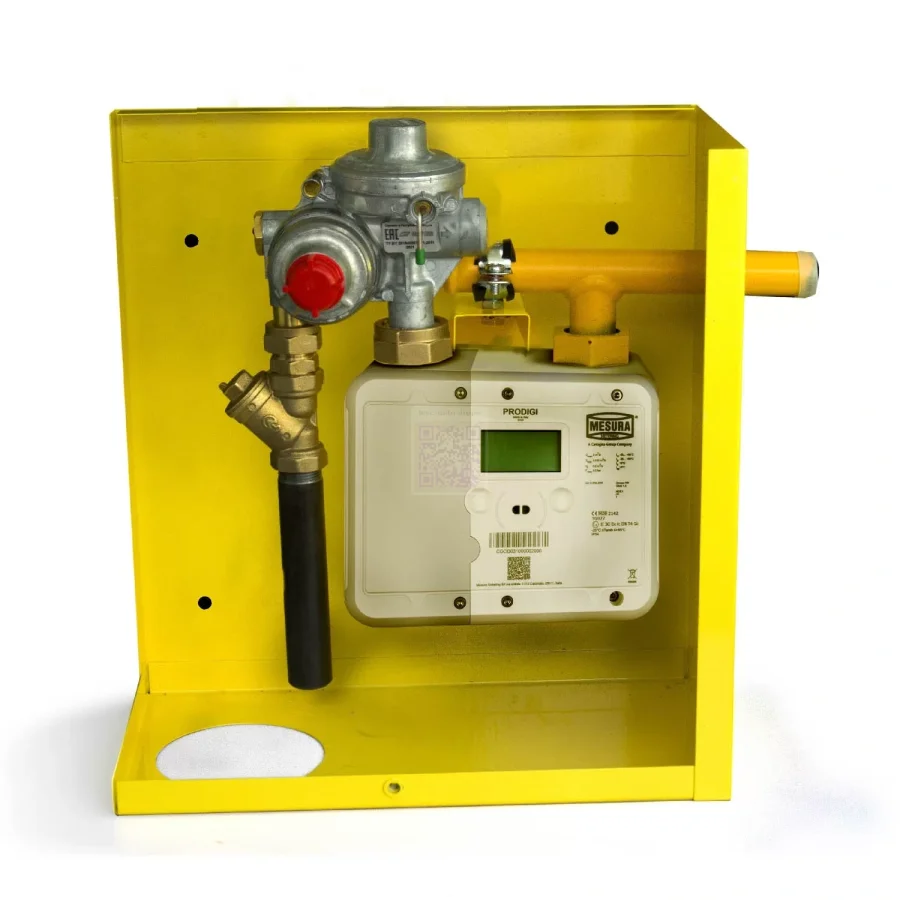

ГРП ЕВРОПА СО СЧЁТЧИКОМ

Шкафной газорегуляторный пункт Европа комплектуется регуляторами давления газа RF 10/25 Arctic или RF 10/25 Стандартная версия.

Шкафной газорегуляторный пункт Европа изготавливается с одной линией редуцирования.

Его особенность в том, что при минимальном давлении на входе пропускная способность оборудования ГРП не снижается. При максимальном давлении на входе и нулевом расходе регулятор продолжает нормально функционировать и не превышает установленные пределы давления на выходе.

Шкафной газорегуляторный пункт Европа комплектуется регуляторами давления газа RF 10/25 Arctic и RF 10/25 Стандартная версия.

Кожух редуцирующих пунктов Европа изготовлен из стали и покрыт порошковой краской, отличается

долговечностью, устойчивостью к нагрузкам и атмосферным воздействиям, удобством в эксплуатации.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.

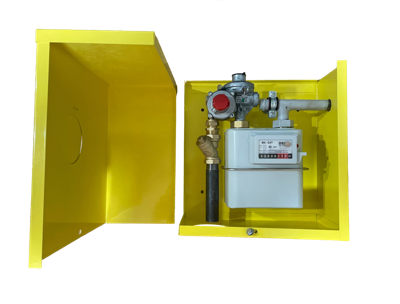

Конструктивно ШРП представляет собой шкаф металлический, порошковое покрытие цвет RAL 1018, с помещённым внутри оборудованием в угловом или линейном исполнении:

Согласно схеме, пункты работают следующим образом: газ по входному трубопроводу через фильтр поступает к регулятору давления газа, где происходит снижение давления газа до заданного значения и поддержания его на заданном уровне, затем газ через выходной патрубок поступает к потребителю. При повышении выходного давления выше допустимого заданного параметра открывается предохранительный сбросной клапан, встроенный в регулятор, и происходит сброс газа в атмосферу. При дальнейшем повышении (понижении) выходного давления газа сверх допустимых значений срабатывает предохранительный запорный клапан, встроенный в регулятор, прекращая подачу газа на входе в регулятор.

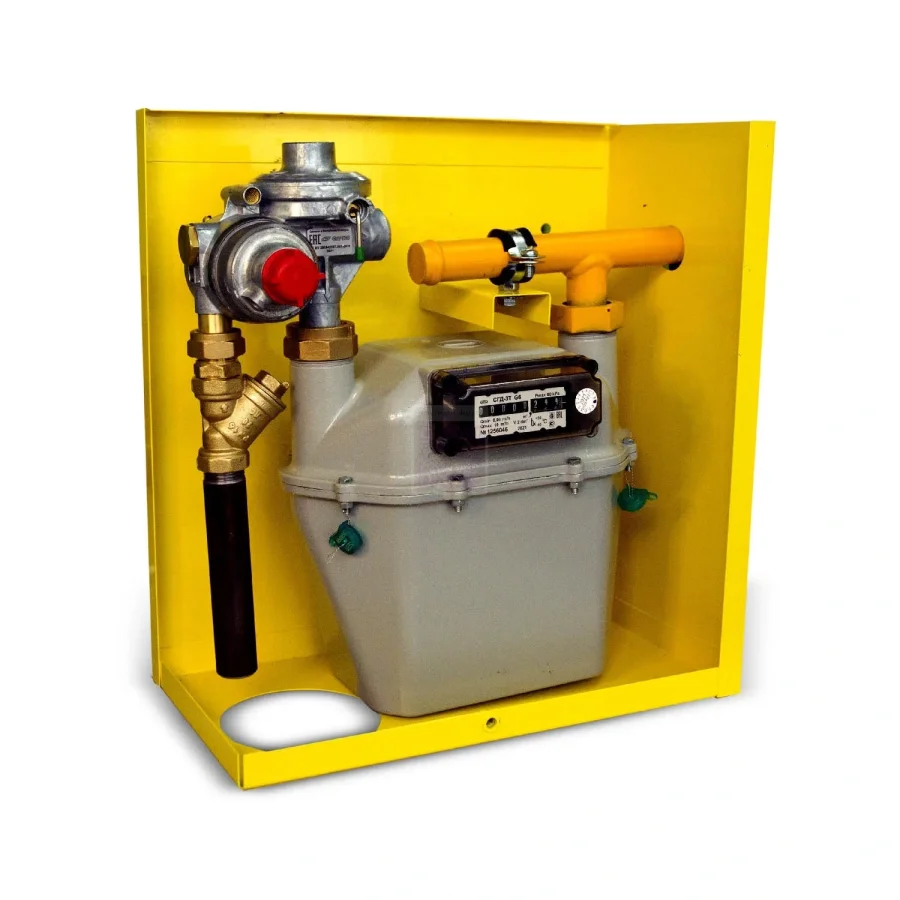

ШКАФНОЙ ГАЗОРЕГУЛЯТОРНЫЙ ПУНКТ ЕВРОПА СО СЧЁТЧИКОМ

Компания «ФАРГАЗ» предлагает приобрести газорегуляторные пункты, регуляторы давления газа и другое газовое оборудование. Поставки в России, Беларуси и Казахстане. Мы являемся крупнейшим производителем и поставщиком запорной арматуры различных типов и для различных газов на территории Таможенного Союза. Исключительное качество, надежность и безопасность — вот причины, по которым ведущие предприятия на протяжении многих лет выбирают нас. Наша компания поставляет следующие газорегуляторные пункты и газовое оборудование:

- Подземный шкафной редуцирующий пункт «ЕВРОПА»;
- ГРП Скандинавия;
- ДРП Европа;

- Газорегуляторные пункты со счётчиком и другое газовое оборудование.

УГЛОВОЙ РЕГУЛЯТОР ДАВЛЕНИЯ ГАЗА RF ARCTIC 10/ 25 G

Единственные комбинированные регуляторы давления газа RF Arctic 25 G, специально разработанные и изготовленные для использования в зимних условиях с температурой эксплуатации -50 °С на территории Российской Федерации.

Регуляторы RF Arctic 25 G эксплуатируются с 2014 года в Республике Саха (Якутия), Сибирском, Дальневосточном, Центральном и Северно-Западном федеральных округах.

RF Arctic 25 G выдает стабильные показатели даже при температуре редуцируемой среды –56 °С, что подтверждено документами.

В конструкции применены оригинальные решения, гарантирующие полную функциональность в условиях экстремально низких температур. Практически все элементы корпуса регулятора завальцованы: это обеспечивает надежную страховку от протечек под влиянием линейного теплового расширения материала корпуса. Сам корпус регулятора сделан из сплава ZAMAK, который в сравнении с алюминиево-кремниевыми сплавами значительно прочнее и имеет меньший коэффициент теплового расширения.

В регуляторах RF Arctic применены специальные материалы мембран и резиновых уплотнений, устойчивые к воздействию холода без потери эластичности и долговечности.

Увеличенные зазоры в трущихся элементах в сочетании с низкотемпературными смазками обеспечивают регулятору работоспособность даже при намерзании конденсата на внутренних частях и деталях.

На весь период эксплуатации регулятора RF Arctic 25 G не требуется проводить дополнительного обслуживания при устойчивой работе оборудования. Обслуживание заключается только в визуальном осмотре регулятора.

ЗАЩИТА:

- от падения давления в патрубках входном или выходном,

- от чрезмерного роста давления газа при внезапном ограничении отбора газа,

- от чрезмерного роста давления, вызванного неисправностью регулятора,

- от механических загрязнений газа, от конденсата

Срок эксплуатации регулятора - 17 лет.

Гарантия: Предоставляем на срок 24 месяца от момента пуска устройства в эксплуатацию, но не более 27 месяцев от даты продажи.

Минимальная партия регуляторов — от 10 шт. (1 коробка)
