Шкафной газорегуляторный пункт ДРП-ГРП-ШРП "Европа" Стандарт-25 G
Назначение и область применения
Домовой редуцирующий пункт (ДРП), также известный как шкафной газорегуляторный пункт (ШРП) или газорегуляторный пункт (ГРП) "Европа" Стандарт-25 G, предназначен для безопасного и надежного редуцирования (снижения давления) природного газа, поставляемого по ГОСТ 5542-87, со среднего или высокого входного давления на стабильное низкое выходное давление.
Оборудование обеспечивает автоматическое поддержание заданного выходного давления независимо от колебаний на входе, а также автоматически отключает подачу газа при аварийном повышении или понижении давления на выходе за пределы установленных допустимых значений. Это ключевой узел для газоснабжения отдельных зданий, коттеджных поселков, небольших производственных объектов.
Ключевые преимущества модели "Европа" Стандарт-25 G
- Стабильная пропускная способность: При минимальном входном давлении оборудование сохраняет номинальную пропускную способность 25 м³/час без снижения эффективности.
- Надежность при нулевом расходе: При максимальном входном давлении и отсутствии расхода газа регулятор продолжает штатно функционировать, не допуская превышения давления на выходе.
- Компактная однолинейная схема: Пункт изготавливается с одной линией редуцирования, что оптимизирует компоновку и simplifies обслуживание.
- Прочный и долговечный корпус: Металлический шкаф с порошковым покрытием цвета RAL 1018 обеспечивает защиту от атмосферных воздействий, механических нагрузок и коррозии.
- Комплектация качественными регуляторами: Пункт укомплектован надежными регуляторами давления газа, обеспечивающими точность и бесперебойность работы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон входного давления (Рвх) | 0,01 (0,05) - 0,6 МПа |
| Выходное давление (Рвых) | 2 кПа |
| Пропускная способность (Q) | 25 м³/час |
| Диаметр условного прохода на входе (DN) | 20 |
| Диаметр условного прохода на выходе (DN) | 32 |
| Исполнение | Шкафное (ШРП) |
| Количество линий редуцирования | 1 (одна) |
Устройство и принцип работы

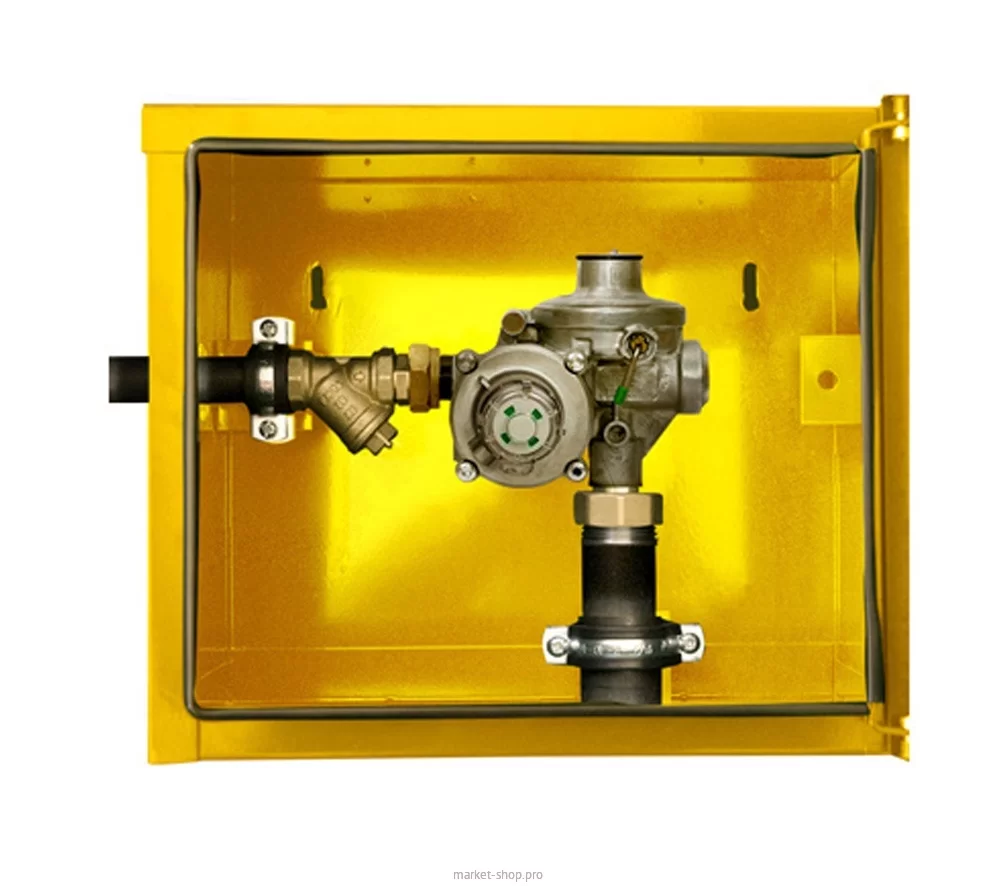

Конструктивно ШРП "Европа" представляет собой металлический шкаф, внутри которого смонтировано газовое оборудование в угловом или линейном исполнении.
Принцип работы: Газ поступает во входной патрубок, проходит через фильтр для очистки от механических примесей и направляется в регулятор давления газа. Здесь происходит основное редуцирование — снижение давления до заданного уровня (2 кПа) с последующим точным его поддержанием. После регулятора газ подается к потребителю через выходной патрубок DN32.
Система безопасности: При повышении выходного давления сверх нормы срабатывает предохранительный сбросной клапан (ПСК), встроенный в регулятор, и избыток газа сбрасывается в атмосферу. Если давление продолжает расти (или падает) до аварийных значений, активируется предохранительный запорный клапан (ПЗК), который полностью перекрывает поток газа на входе в регулятор, обеспечивая аварийное отключение.
Область применения ГРП "Европа" Стандарт-25 G
Данный шкафной пункт идеально подходит для автономного газоснабжения:
- Многоквартирных жилых домов малой этажности.
- Коттеджных поселков и таунхаусов.
- Административных и офисных зданий.
- Небольших котельных, предприятий общественного питания (кафе, рестораны).
- Прочих объектов, потребляющих газ с стабильным низким давлением.
Модель "Европа" Стандарт-25 G сочетает в себе проверенную надежность, соответствие стандартам и удобство монтажа в готовом защитном шкафу, что делает ее оптимальным выбором для современных систем распределения газа.
