Шкафной газорегуляторный пункт ДРП-ГРП-ШРП "Европа" Стандарт-10 L
Назначение и особенности
Шкафной газорегуляторный пункт "Европа" Стандарт-10 L предназначен для надежного и безопасного редуцирования природного газа (по ГОСТ 5542-87) со среднего или высокого входного давления на стабильное низкое выходное давление.
Оборудование выполняет ключевые функции:
- Автоматическое поддержание заданного выходного давления независимо от колебаний на входе.
- Автоматическое отключение подачи газа при аварийном повышении или понижении выходного давления за пределы допустимых настроек.
- Обеспечение стабильной пропускной способности 10 м³/час даже при минимальном входном давлении.
Конструктивной особенностью модели является одна линия редуцирования в компактном шкафном исполнении. Регулятор давления гарантирует стабильную работу даже при максимальном входном давлении и нулевом расходе, не допуская превышения установленных пределов.
Технические характеристики ГРП "Европа" Стандарт-10 L
| Параметр | Значение |
|---|---|
| Диапазон входного давления (Рвх) | 0,01 (0,05) - 0,6 МПа |
| Выходное давление (Рвых) | 2 кПа |
| Пропускная способность (Q) | 10 м³/час |
| Патрубок входной | DN 20 |
| Патрубок выходной | DN 32 |
| Исполнение | Шкафное (ШРП) |
Конструкция и принцип работы

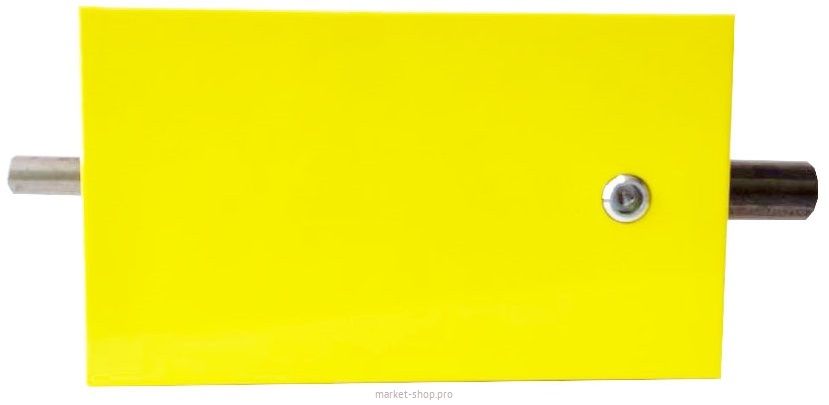

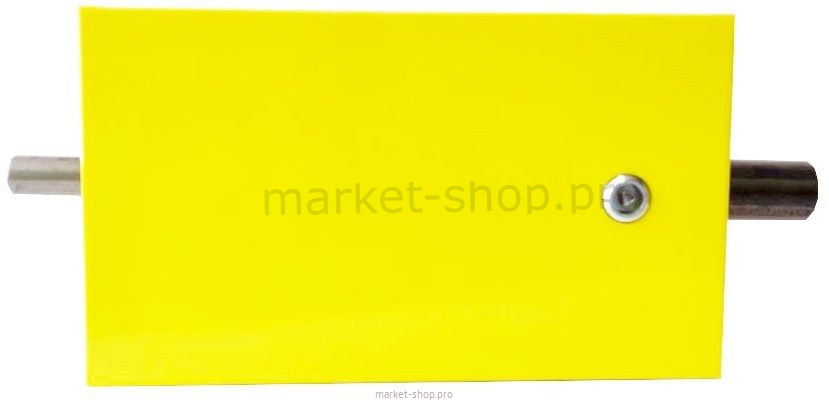

Газорегуляторный пункт смонтирован в прочном металлическом шкафу с порошковым покрытием цвета RAL 1018, обеспечивающим долговечность и защиту от атмосферных воздействий.

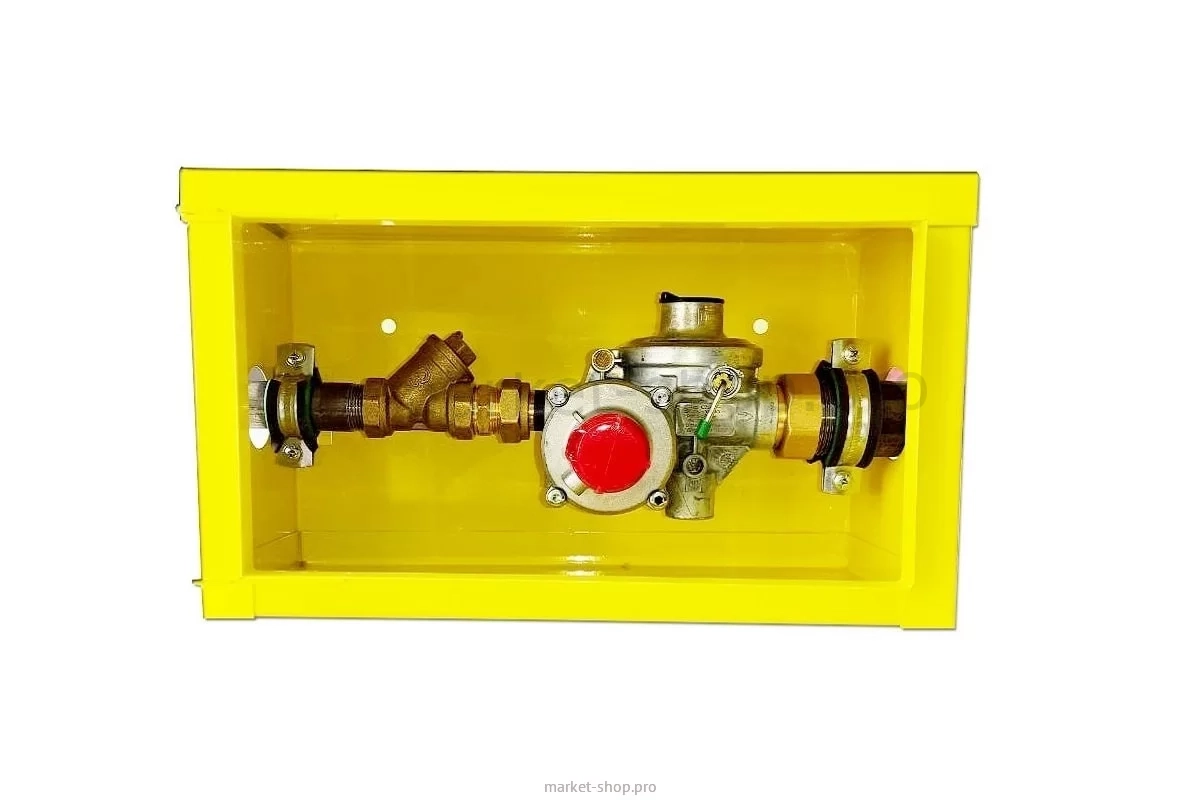

Основные компоненты и их расположение:
- Металлический корпус (шкаф) – обеспечивает защиту и безопасность.
- Входной патрубок DN20 – для подключения подводящего газопровода.
- Фильтр газовый ФГП DN20 – очистка газа от механических примесей.
- Регулятор давления газа – ключевой элемент для редуцирования и поддержания давления.
- Выходной патрубок DN32 – для подключения к распределительной сети низкого давления.
Принцип действия
Газ поступает через входной патрубок, проходит очистку в фильтре и направляется в регулятор давления. Здесь происходит основное редуцирование до заданного значения (2 кПа), которое поддерживается автоматически.
Система безопасности включает две ступени:
- При незначительном превышении давления на выходе срабатывает предохранительный сбросной клапан (ПСК), сбрасывая излишки газа в атмосферу.
- При дальнейшем аварийном повышении или понижении давления срабатывает предохранительный запорный клапан (ПЗК), полностью прекращая подачу газа на входе регулятора.
Надежность и гарантия
Шкафной ГРП "Европа" Стандарт-10 L отличается высокой надежностью и рассчитан на длительную эксплуатацию.
- Средний срок службы: не менее 30 лет.
- Гарантийный срок: 24 месяца с момента ввода в эксплуатацию, но не более 30 месяцев с даты изготовления.
Ключевые преимущества
- Компактное шкафное исполнение – удобство монтажа и обслуживания.
- Стабильная работа во всем диапазоне входных давлений и расходов.
- Встроенная система безопасности (ПЗК и ПСК) для аварийного отключения и сброса.
- Защищенный корпус с антикоррозионным покрытием.
- Полная заводская готовность к подключению.
