Шкафной газорегуляторный пункт "Европа" Arctic-25 U с местом под счетчик
Шкафной газорегуляторный пункт (ДРП/ГРП/ШРП) "Европа" Arctic-25 U — это полностью укомплектованная станция для редуцирования и учета природного газа в компактном всепогодном корпусе. Модель предназначена для автоматического снижения и поддержания стабильного давления газа на выходе, оснащена местом для монтажа счетчика и специальным регулятором арктического исполнения для надежной работы в российских климатических условиях.
Основные особенности и преимущества
- Готовое решение «под ключ»: Всё необходимое оборудование (фильтр, регулятор, запорная арматура, ПЗК, ПСК) смонтировано в защитном шкафу. Требуется только подключение к подводящему газопроводу и установка счетчика.
- Арктическое исполнение регулятора: Сердцем пункта является регулятор давления RF 10/25 Arctic, обеспечивающий стабильную работу в широком диапазоне температур и при низком входном давлении.

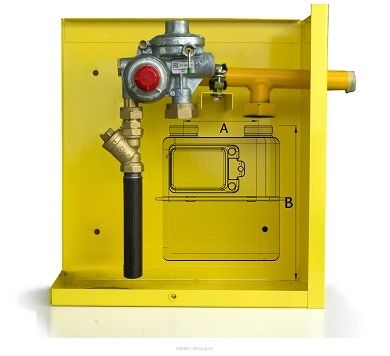

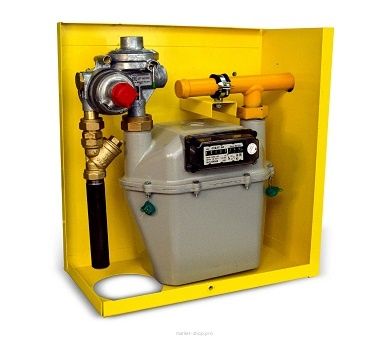

- Встроенный узел учета: Конструкция шкафа предусматривает удобное место для установки бытового или коммерческого счетчика газа (опционально), что позволяет сразу организовать контроль расхода.
- Повышенная безопасность: Комплектуется двумя ступенями защиты: предохранительным сбросным клапаном (ПСК) и предохранительным запорным клапаном (ПЗК), которые исключают аварийные ситуации.

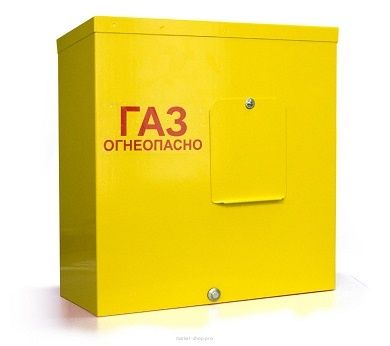

- Коррозионностойкий шкаф: Прочный металлический кожух с порошковым покрытием желтого цвета (RAL 1018) защищает оборудование от осадков, ультрафиолета и механических воздействий.
Детальные технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | Шкафной газорегуляторный пункт (ШРП/ГРП/ДРП) |
| Модель | "Европа" Arctic-25 U |
| Диапазон входного давления (Pвх) | от 0,05 до 0,6 МПа (от 0,5 до 6 бар) |
| Выходное давление (Pвых) | 2,0 кПа |
| Номинальная пропускная способность (Q) | до 25 м³/час (при плотности газа 0,73 кг/м³) |
| Присоединительные размеры (вход/выход) | DN 20 / DN 32 |
| Исполнение регулятора давления | RF 10/25 Arctic (прямого действия) |
| Комплектация | Фильтр газовый, регулятор, запорные краны, ПЗК, ПСК, манометры, шкаф |
| Наличие места под счетчик | Да (счетчик в комплектацию не входит) |
| Материал шкафа | Сталь, порошковая окраска RAL 1018 |
| Габаритные размеры (ШхВхГ) | ~ 600 x 800 x 300 мм (уточняйте у менеджера) |
Принцип работы и устройство
Газ поступает во входной патрубок пункта, проходит через фильтр, где очищается от механических примесей. Далее он направляется в регулятор давления RF 10/25 Arctic, который автоматически снижает давление до заданного стабильного значения (2 кПа) независимо от колебаний расхода и входного давления. После редуцирования газ проходит через узел учета (счетчик) и подается потребителю через выходной патрубок.
Система безопасности: При отклонении выходного давления за установленные пределы сначала срабатывает ПСК, сбрасывая излишки газа в атмосферу. Если это не устраняет неисправность и давление продолжает расти или падать, срабатывает ПЗК, который полностью перекрывает поток газа, обеспечивая аварийное отключение.
Сфера применения ГРП "Европа" Arctic-25 U
Данный шкафной пункт является идеальным решением для автономного газоснабжения объектов с низким и средним потреблением:
- Индивидуальные жилые дома, коттеджи, таунхаусы
- Небольшие котельные и мини-ТЭЦ
- Коммерческие объекты: кафе, пекарни, магазины, автомойки
- Промышленные мастерские и небольшие производственные цеха
- Сельскохозяйственные объекты (теплицы, сушильные комплексы)
Шкафной ГРП "Европа" Arctic-25 U с местом под счетчик — это современное, безопасное и экономичное решение для организации независимого газоснабжения. Арктическое исполнение гарантирует бесперебойную работу в любое время года, а шкафная конструкция минимизирует затраты на монтаж и ввод в эксплуатацию.
