Шкафной газорегуляторный пункт предназначен для редуцирования природного газа поставляемого по ГОСТ 5542-87 с высокого или среднего давления на низкое, автоматического поддержания заданного выходного давления независимо от изменения входного давления, автоматического отключения подачи газа при аварийных повышении или понижении выходного давления от допустимых заданных параметров.
Технические характеристики:
Давление на входе: 0,01(0,05) - 0,6 МПа
Давление на выходе: 2 кПа
Пропускная способность регулятора RF «Arctic»: 25 м3 /час
Патрубок входной: 20 DN
Резьба наружная вых.: 32 DN
ГАЗОРЕГУЛЯТОРНЫЙ ПУНКТ ЕВРОПА ARCTIC 25 G
Шкафной газорегуляторный пункт Европа изготавливается с одной линией редуцирования.
Его особенность в том, что при минимальном давлении на входе пропускная способность оборудования ГРП не снижается. При максимальном давлении на входе и нулевом расходе регулятор продолжает нормально функционировать и не превышает установленные пределы давления на выходе.
Шкафной газорегуляторный пункт Европа комплектуется регуляторами давления газа RF 10/25 Arctic и RF 10/25 Стандартная версия.

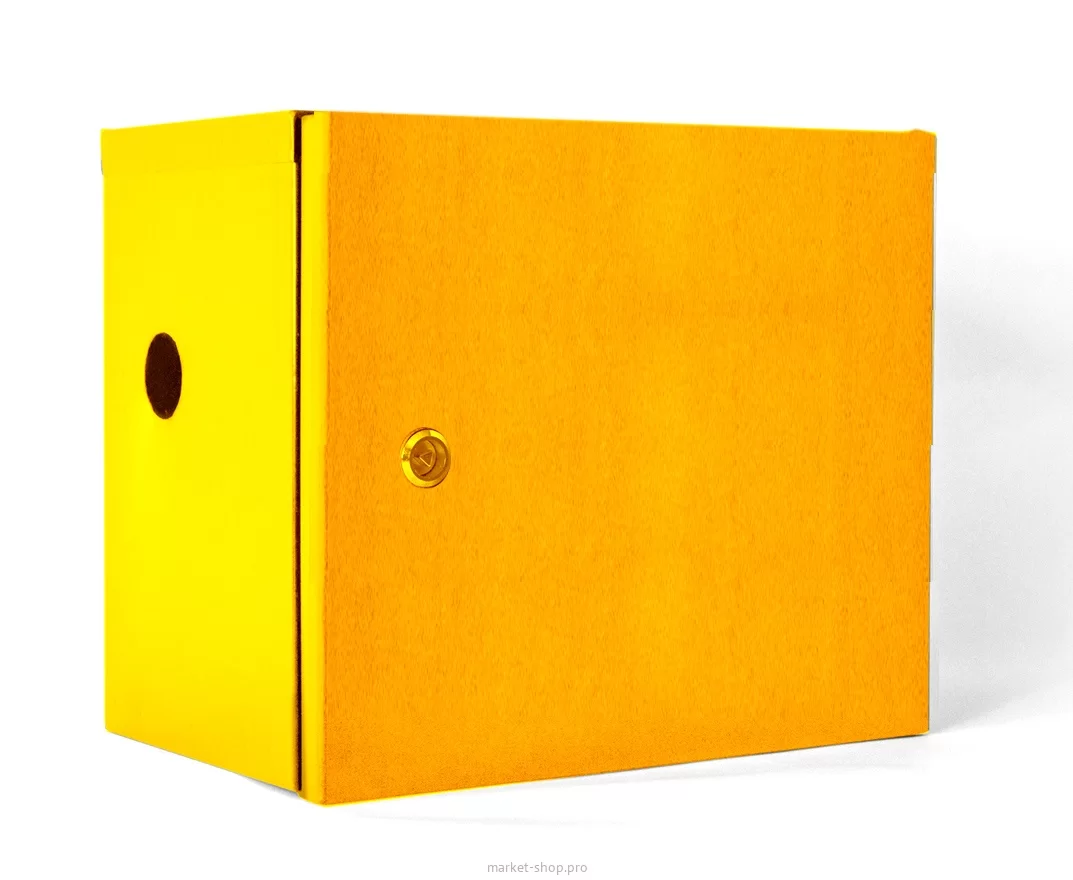

Кожух редуцирующих пунктов Европа изготовлен из стали и покрыт порошковой краской, отличается
долговечностью, устойчивостью к нагрузкам и атмосферным воздействиям, удобством в эксплуатации.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.

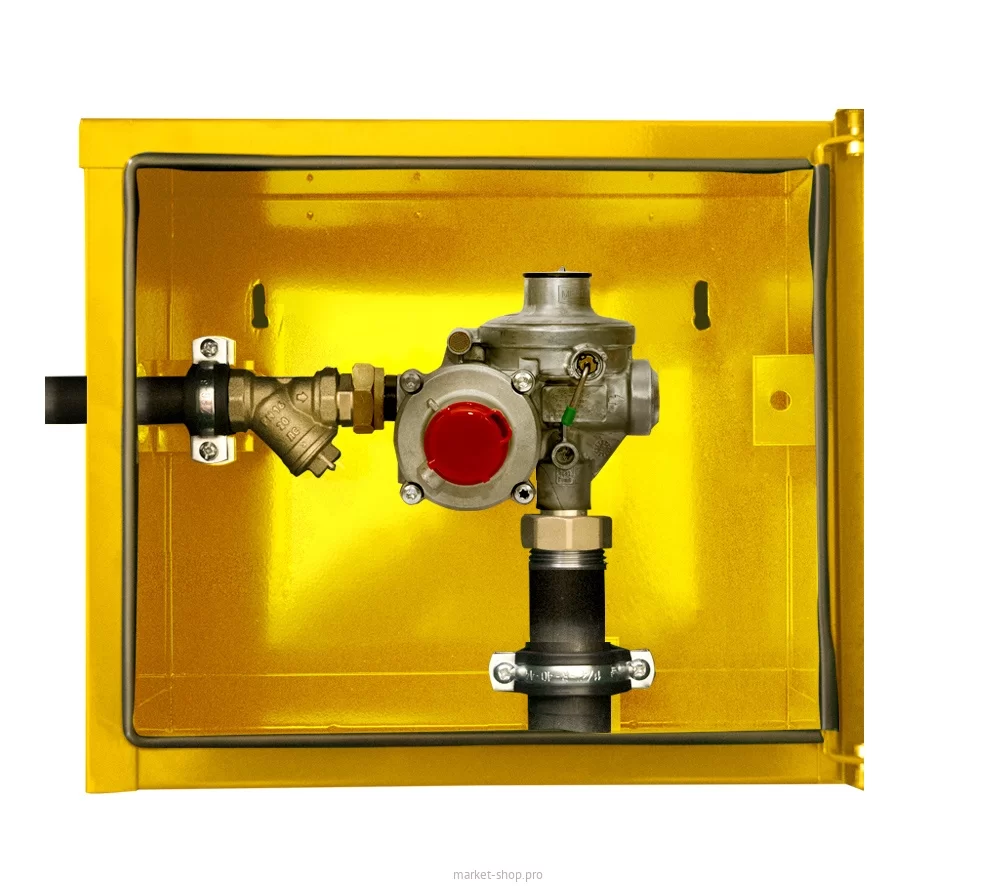

Конструктивно ШРП представляет собой шкаф металлический, порошковое покрытие цвет RAL 1018, с помещённым внутри оборудованием в угловом или линейном исполнении:
|
|
Согласно схеме, пункты работают следующим образом: газ по входному трубопроводу через фильтр поступает к регулятору давления газа, где происходит снижение давления газа до заданного значения и поддержания его на заданном уровне, затем газ через выходной патрубок поступает к потребителю. При повышении выходного давления выше допустимого заданного параметра открывается предохранительный сбросной клапан, встроенный в регулятор, и происходит сброс газа в атмосферу. При дальнейшем повышении (понижении) выходного давления газа сверх допустимых значений срабатывает предохранительный запорный клапан, встроенный в регулятор, прекращая подачу газа на входе в регулятор.
