Газорегуляторный пункт шкафной «Европа» Arctic-10 G (ГРП, ШРП, ДРП)
Готовое решение для стабильного газоснабжения частных домов, котельных и предприятий в условиях экстремально низких температур
Назначение и область применения
Шкафной газорегуляторный пункт «Европа» Arctic-10 G выполняет ключевую задачу: снижает давление газа с магистрального уровня (0.01-0.6 МПа) до безопасного и стабильного низкого значения (2 кПа), необходимого для корректной работы конечного газопотребляющего оборудования.
Основные сферы применения:
- Частные домовладения и коттеджные поселки: Организация автономного газоснабжения для систем отопления, горячего водоснабжения, кухонных плит и духовых шкафов.
- Котельные и индивидуальные тепловые пункты (ИТП): Обеспечение стабильным давлением газа котлов малой и средней мощности.
- Коммерческие объекты: Кафе, рестораны, бани, сауны, автомойки, небольшие производственные цеха.
- Промышленные объекты: Технологические линии, сушильные камеры, газовые генераторы и другие установки, требующие точного давления газа.
Ключевые преимущества и особенности
Специальное исполнение регулятора давления RF исключает риск обмерзания и отказа в условиях крайне низких температур. Гарантированный запуск и стабильная работа при температуре окружающей среды до -60°С.
Двухступенчатая защита: предохранительный запорный клапан (ПЗК) и предохранительный сбросной клапан (ПСК). При любых аварийных отклонениях давления система мгновенно срабатывает, блокируя подачу или сбрасывая излишки газа в атмосферу.
Весь узел смонтирован, настроен и прошел полный цикл испытаний на заводе-изготовителе. Для ввода в эксплуатацию требуется только подключение к входному и выходному газопроводам, что значительно сокращает сроки и стоимость монтажных работ.
Регулятор давления RF обеспечивает поддержание заданного выходного давления (2 кПа) с минимальным отклонением, даже при колебаниях расхода газа от нуля до максимальной пропускной способности в 10 м³/ч.

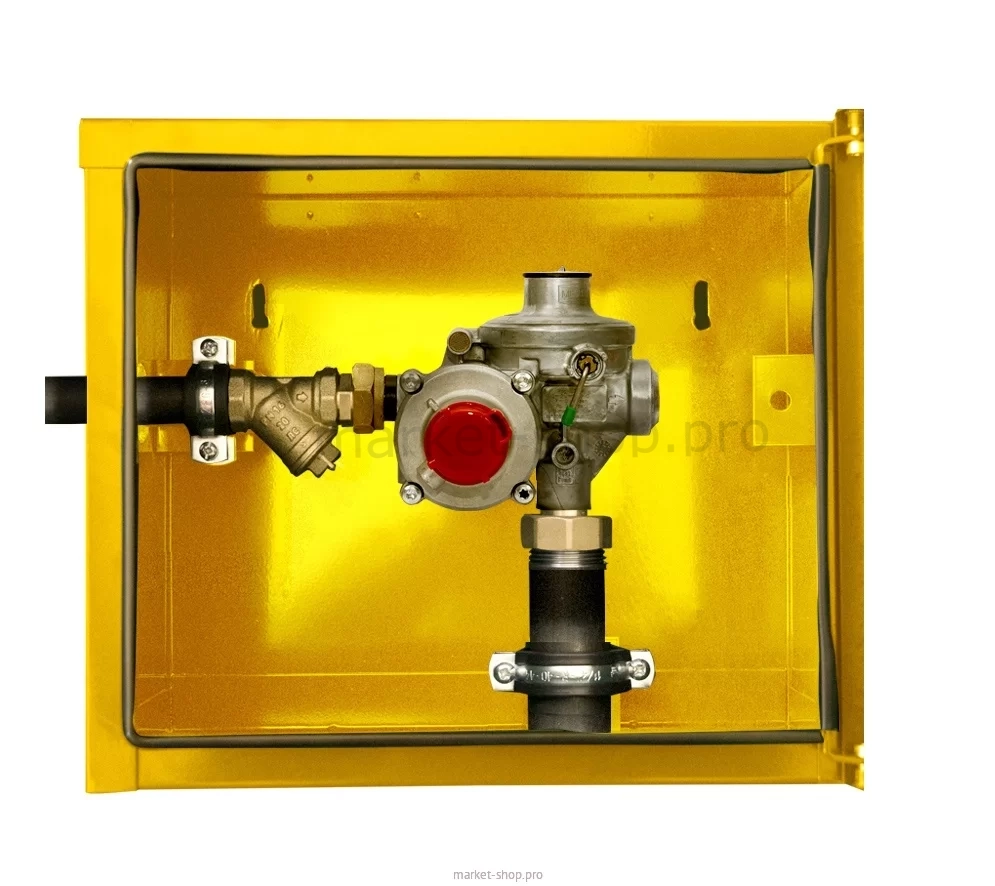

Конструкция шкафа с широкими дверцами, логичное расположение фильтра, запорной арматуры и контрольно-измерительных приборов обеспечивают легкий доступ для проведения планового технического обслуживания, ревизии или замены элементов.

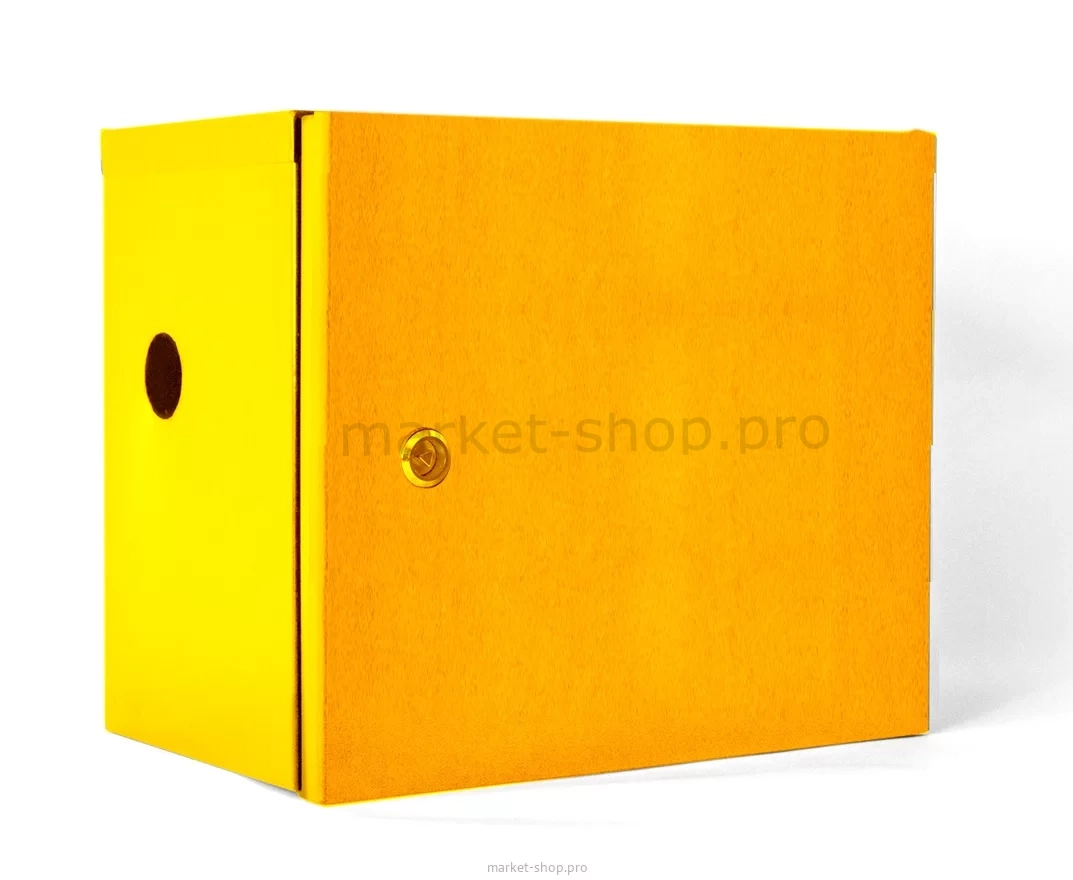

Прочный металлический шкаф с антикоррозионным порошковым покрытием RAL 1018 надежно защищает внутреннее оборудование от атмосферных воздействий, ультрафиолета, влаги и механических повреждений.
Технические характеристики
| Тип изделия | Шкафной газорегуляторный пункт (ГРП, ШРП, ДРП) |
|---|---|
| Модель / Исполнение | «Европа» Arctic-10 G (Арктическое) |
| Рабочая среда | Природный газ по ГОСТ 5542 |
| Диапазон входного давления (Pвх) | от 0,01 (0,05) до 0,6 МПа |
| Заданное выходное давление (Pвых) | 2 кПа (настраивается в диапазоне 1,5 - 5 кПа) |
| Максимальная пропускная способность (Qmax) | до 10 м³/час |
| Исполнение регулятора давления | RF «Arctic» (для низких температур) |
| Количество рабочих линий редуцирования | 1 (одна) |
| Присоединительные размеры (вход/выход) | DN 20 / DN 32 |
| Температурный диапазон эксплуатации | от -60°С до +40°С |
| Комплектация (базовая) | Запорная арматура (вход/выход), фильтр-грязеуловитель, регулятор давления RF Arctic, предохранительный запорный клапан (ПЗК), предохранительный сбросной клапан (ПСК), манометры на входе и выходе. |
| Материал и защита шкафа | Сталь, порошковое покрытие RAL 1018 |
| Класс защиты шкафа | IP54 |
Принцип работы и устройство
Газорегуляторный пункт «Европа» Arctic-10 G работает по классической, проверенной схеме, обеспечивающей надежность и безопасность.
- Очистка газа. Газ из подводящей магистрали поступает через входной патрубок DN 20 и проходит через фильтр-грязеуловитель, где происходит его очистка от механических примесей (пыль, окалина, песок
