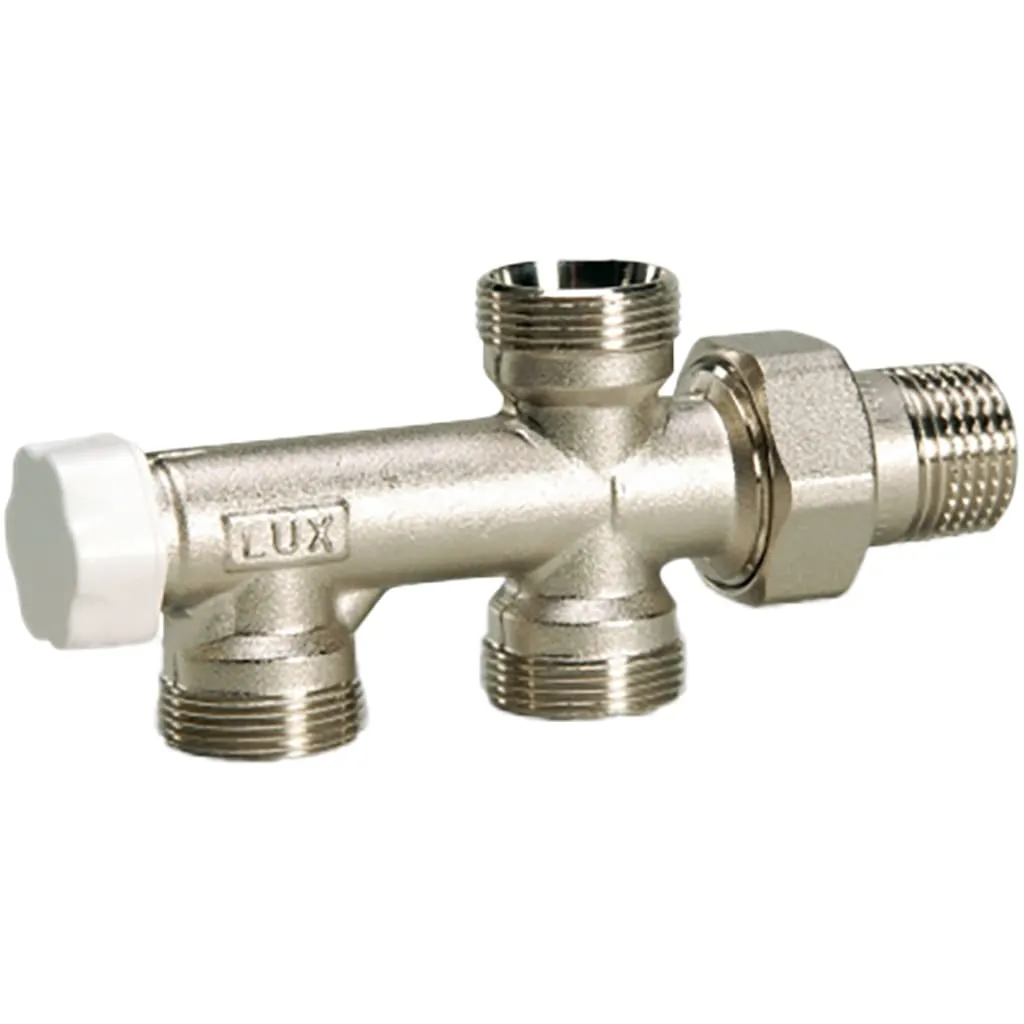

Блок с нижней подводкой LUXOR M341/A для однотрубной системы, евроконус
Блок нижнего подключения LUXOR M341/A — это современное и эффективное решение для скрытого монтажа радиаторов отопления в однотрубных системах. Устройство предназначено для аккуратного и эстетичного подключения панельных или секционных радиаторов снизу, что позволяет полностью скрыть подводящие трубы в стене или в полу, создавая безупречный интерьер без видимых коммуникаций.
Ключевые особенности и преимущества
- Для однотрубных систем: Специально разработан для монтажа в однотрубную (проточную) схему отопления.
- Нижнее подключение (седельное): Обеспечивает аккуратный и незаметный монтаж радиатора. Идеально для современных интерьеров, где важна эстетика.
- Встроенный термостатический клапан: Позволяет плавно и точно регулировать температуру в помещении, поддерживая комфортный микроклимат и обеспечивая экономию энергоресурсов.
- Евроконусное соединение (под гайку): Обеспечивает надежное, герметичное подключение к радиатору без необходимости использования льна или уплотнительной пасты. Монтаж становится быстрее и чище.
- Запорный вентиль на обратной линии: Позволяет полностью отключить радиатор для обслуживания, ремонта или замены без необходимости слива теплоносителя из всей системы.
- Воздухоотводчик (кран Маевского): Встроенный ручной воздухоотводчик для удаления воздушных пробок из радиатора, что предотвращает снижение теплоотдачи и шум в системе.
- Качественные материалы: Прочный латунный корпус, стойкий к коррозии и механическим воздействиям. Надежные уплотнения обеспечивают длительный срок службы.
- Универсальность: Подходит для большинства современных панельных и секционных радиаторов с нижним подключением (тип подключения «G 1/2»).
Область применения
Блок LUXOR M341/A предназначен для использования в жилых, офисных и административных зданиях в системах центрального или автономного водяного отопления. Это идеальный выбор для новостроек и реконструкции, где предъявляются высокие требования к дизайну и функциональности инженерных систем.
Конструкция и принцип работы
Блок представляет собой компактный узел, объединяющий несколько элементов:
— Термостатическая головка (в комплект не входит, приобретается отдельно) устанавливается на термоклапан и позволяет задавать нужную температуру.
— Термостатический клапан изменяет поток теплоносителя в зависимости от показаний головки.
— Запорный шаровый кран на обратке служит для отсечения радиатора.
— Соединительная трубка скрыта внутри узла, подводя теплоноситель от подачи к обратке через радиатор.
Такая конструкция обеспечивает регулировку, отсечение и возможность удаления воздуха в одном устройстве.
Технические характеристики
| Модель | LUXOR M341/A |
| Тип системы | Однотрубная |
| Тип подключения | Нижнее, седельное |
| Присоединение к радиатору | Евроконус (под накидную гайку) G 1/2" |
| Присоединение к трубопроводу | Наружная резьба Rp 1/2" |
| Макс. рабочая температура | до +120 °C |
| Макс. рабочее давление | 10 бар (1 МПа) |
| Регулировка | Термостатическая (головка приобретается отдельно) |
| Функции | Регулировка, отсечка, воздухоудаление |
| Материал корпуса | Латунь |
| Цвет/отделка | Хром |
Комплектация
- Блок подключения LUXOR M341/A в сборе (с термоклапаном, запорным вентилем, воздухоотводчиком) – 1 шт.
- Заглушка на термоклапан (для монтажа без термоголовки) – 1 шт.
- Ключ для воздухоотводчика – 1 шт.
- Паспорт/инструкция по монтажу.
- Термостатическая головка в комплект НЕ входит и подбирается отдельно.
Рекомендации по монтажу и эксплуатации
Монтаж должен производиться квалифицированным специалистом в соответствии с проектом отопления и инструкцией производителя. Перед установкой необходимо убедиться в соответствии параметров системы (давление, температура, теплоноситель) характеристикам изделия. Для оптимальной работы терморегулятора радиатор не должен быть закрыт плотными шторами или декоративными экранами.
Выбирая блок нижнего подключения LUXOR M341/A, вы получаете надежное, функциональное и эстетичное решение для современной системы отопления, которое обеспечит комфорт, контроль над температурой и аккуратный внешний вид ваших радиаторов.
