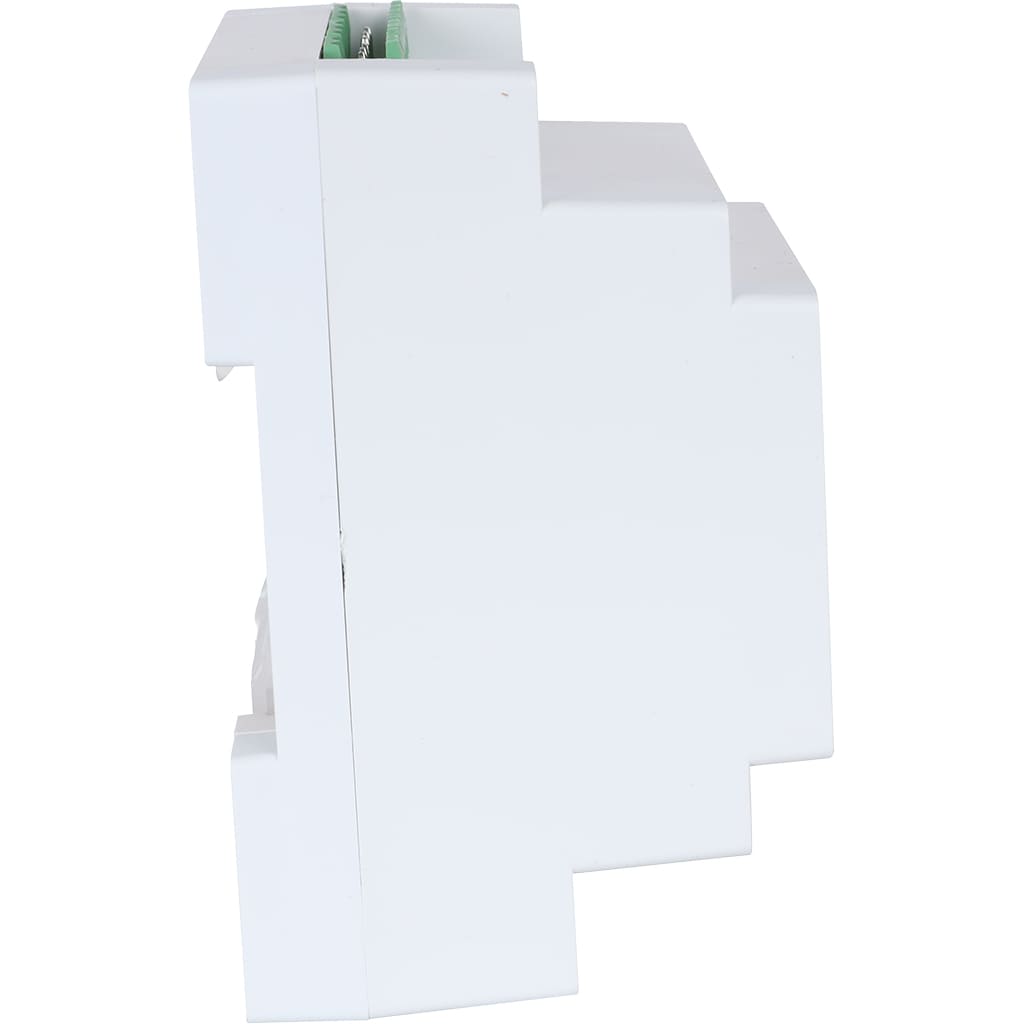

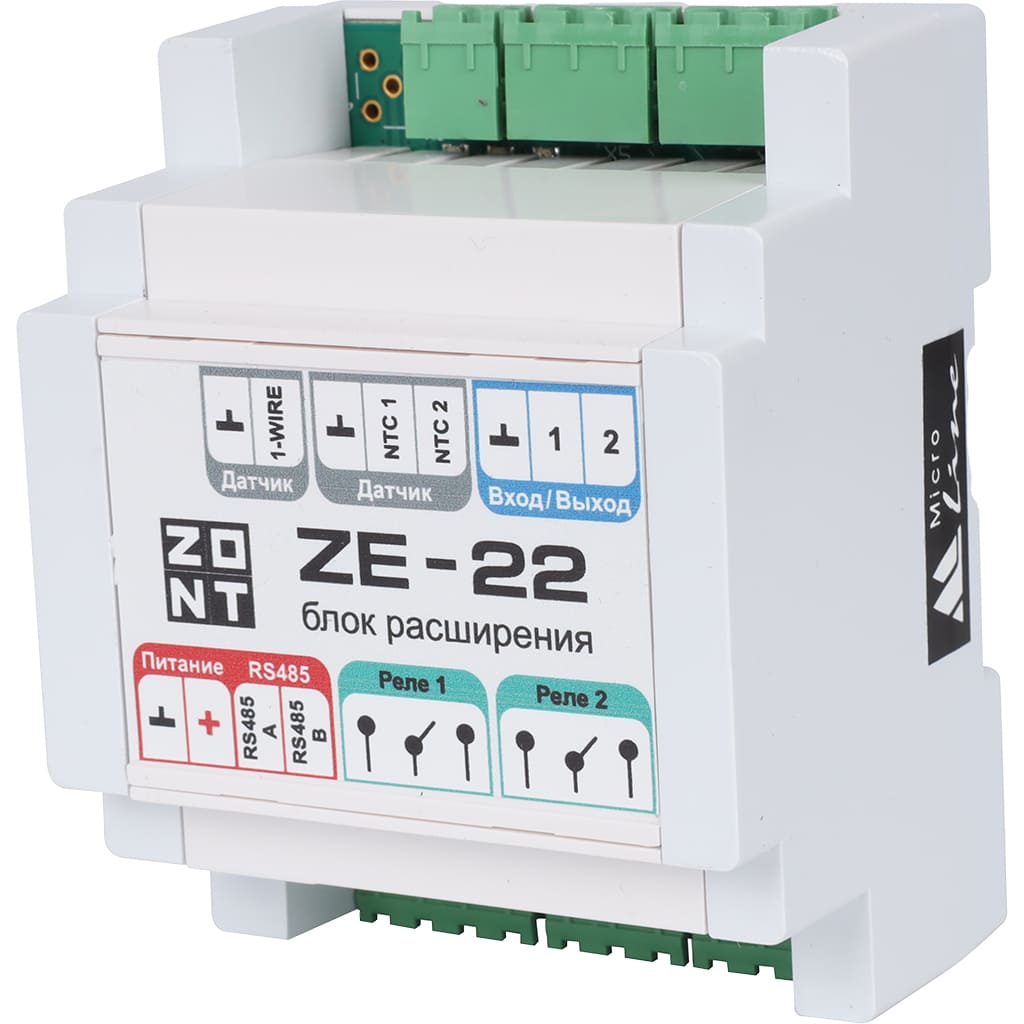

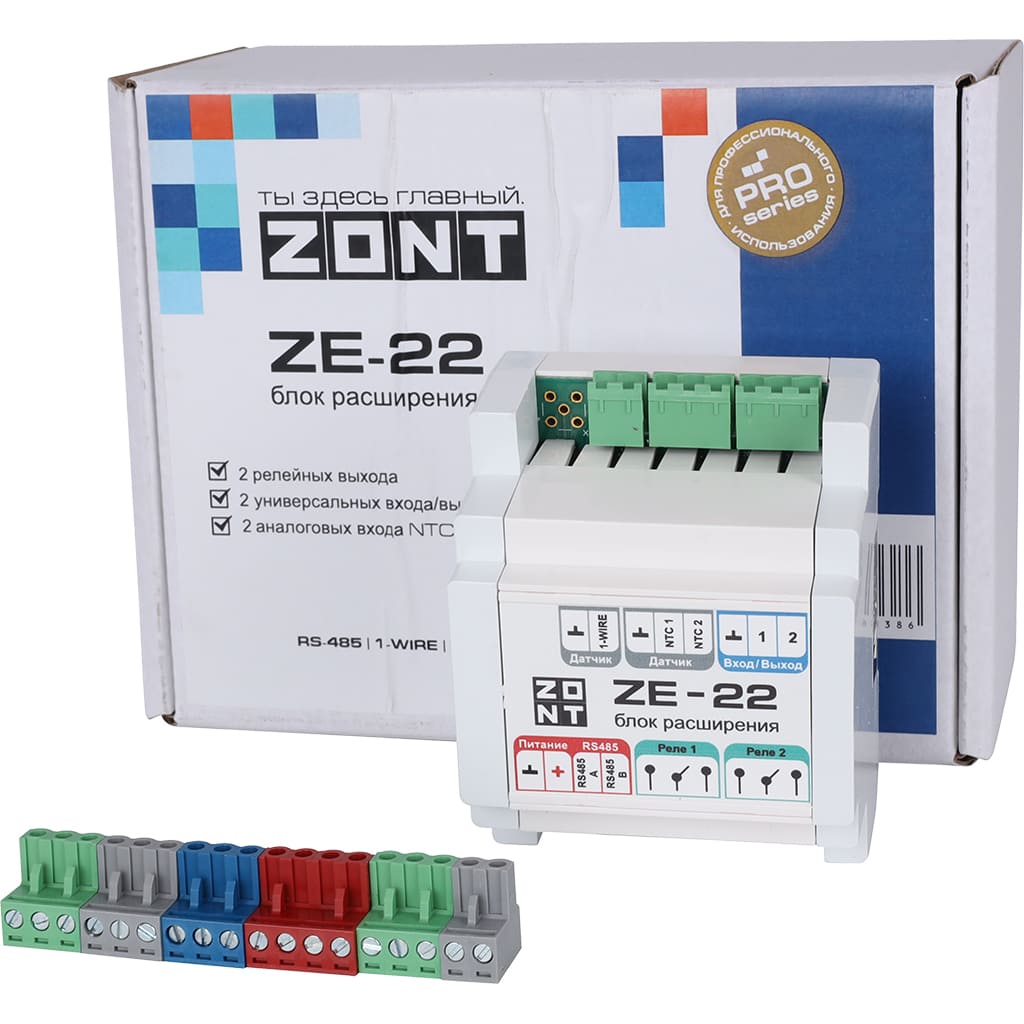

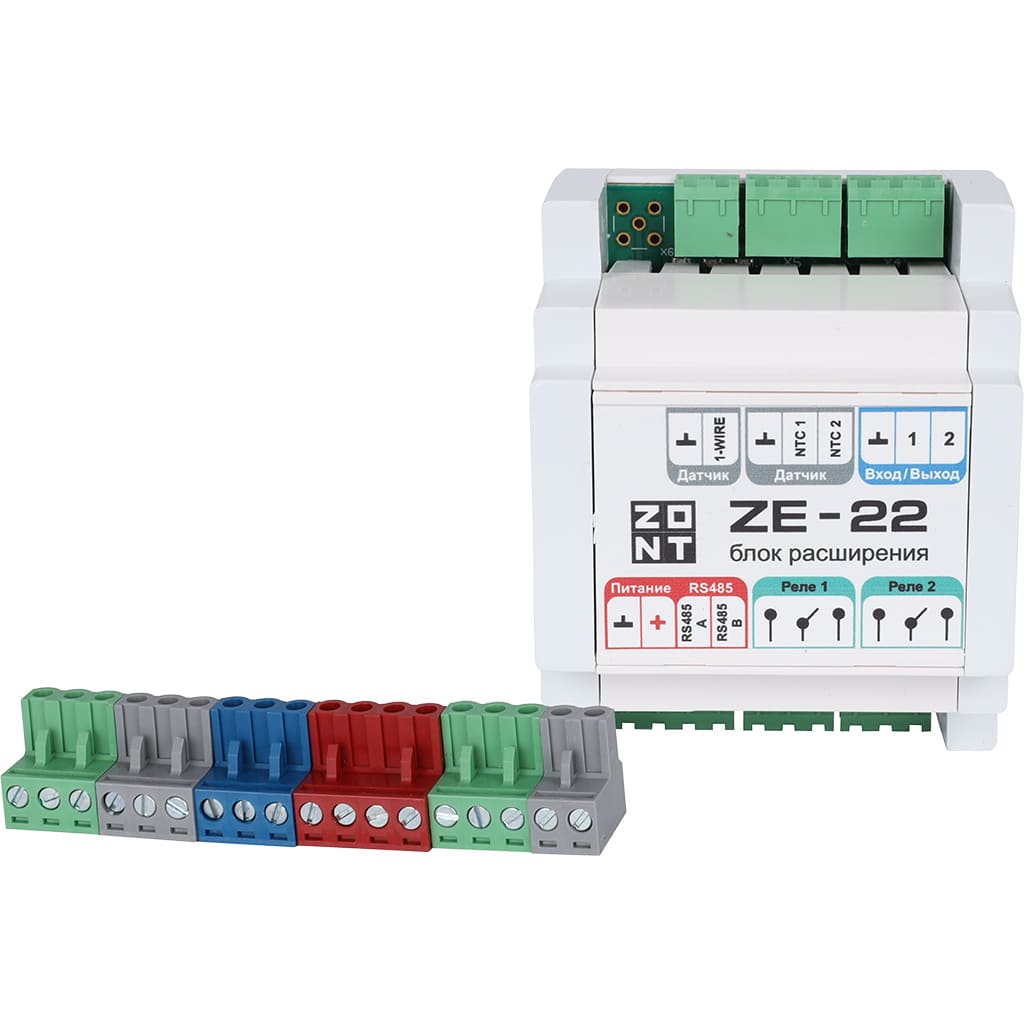

Блок расширения ZONT ZE-22 (793-)
Блок расширения ZONT ZE-22 (арт. 793-) — это ключевой модуль для масштабирования и повышения функциональности систем автоматизации на базе контроллеров ZONT. Устройство служит для увеличения количества портов ввода/вывода, позволяя подключать дополнительные датчики и исполнительные устройства к единой системе управления.
Назначение и преимущества блока ZE-22
Блок расширения ZE-22 создан для профессиональной и гибкой организации управления инженерным оборудованием в частных домах, коттеджах, коммерческих и офисных помещениях. Он является идеальным решением, когда возможностей основного контроллера становится недостаточно.
Основные преимущества модуля:
- Масштабируемость системы: Легко добавляйте новые зоны управления или датчики без замены головного контроллера.
- Универсальность: Разнотипные порты позволяют работать с широким спектром периферийного оборудования.
- Централизованное управление: Все подключенные через ZE-22 устройства интегрируются в общую экосистему ZONT и управляются через единое приложение.
- Надежность: Стабильная работа в составе распределенной системы управления.
Технические возможности и области применения
Благодаря набору интерфейсов, ZE-22 открывает возможности для реализации сложных сценариев автоматизации:
Управление климатом и отоплением
- Создание дополнительных зон отопления (теплые полы, отдельные комнаты).
- Подключение резервных или солнечных котлов, насосных групп.
- Мониторинг температуры в дополнительных помещениях или теплоносителя.
Охранные функции и мониторинг
- Подключение датчиков протечки воды, газа, температуры для аварийного оповещения.
- Управление светом или сиренами по сигналу датчиков.
Автоматизация инженерных систем
- Управление вентиляцией, приточными установками.
- Контроль и управление поливом, насосами.
Детальные характеристики портов ввода/вывода
2 универсальных выхода (открытый коллектор) / аналоговых входа
Режим выхода: Могут использоваться для управления низковольтной нагрузкой (например, клапанами с импульсным управлением 24В) или подачи ШИМ-сигнала.
Режим аналогового входа: Предназначены для подключения датчиков с выходом 0-10В или 0-20 мА (токовая петля), что позволяет считывать уровень освещенности, давление, концентрацию CO2 и другие аналоговые параметры.
2 релейных выхода
Механические реле с гальванической развязкой. Предназначены для коммутации силовой нагрузки переменного тока (до 250В, 5А). Идеальны для прямого управления:
- Циркуляционными насосами.
- Электромагнитными клапанами.
- Освещением и розеточными группами.
- Системами вентиляции.
2 входа для терморезисторов NTC
Специализированные входы для подключения датчиков температуры с NTC-термисторами (10 кОм при 25°C). Обеспечивают точный мониторинг температуры в различных точках системы: обратка котла, буферная емкость, температура воздуха в помещении, улица и т.д.
Интеграция и управление
Блок расширения ZE-22 подключается к основному контроллеру ZONT (например, H-1xxx, H-2xxx) по интерфейсу RS-485, образуя надежную проводную сеть. Все настройки, логика работы и визуализация данных с подключенных к блоку устройств осуществляются через интуитивное мобильное приложение ZONT или веб-интерфейс. Пользователь создает единые сценарии, где могут взаимодействовать устройства, подключенные как к основному контроллеру, так и к блоку расширения.
Итог: Блок расширения ZONT ZE-22 (793-) — это профессиональный инструмент для создания сложных, многозональных и надежных систем автоматизации. Он снимает ограничения по количеству оборудования, позволяя реализовать любые сценарии комфорта, безопасности и энергоэффективности в вашем доме.
