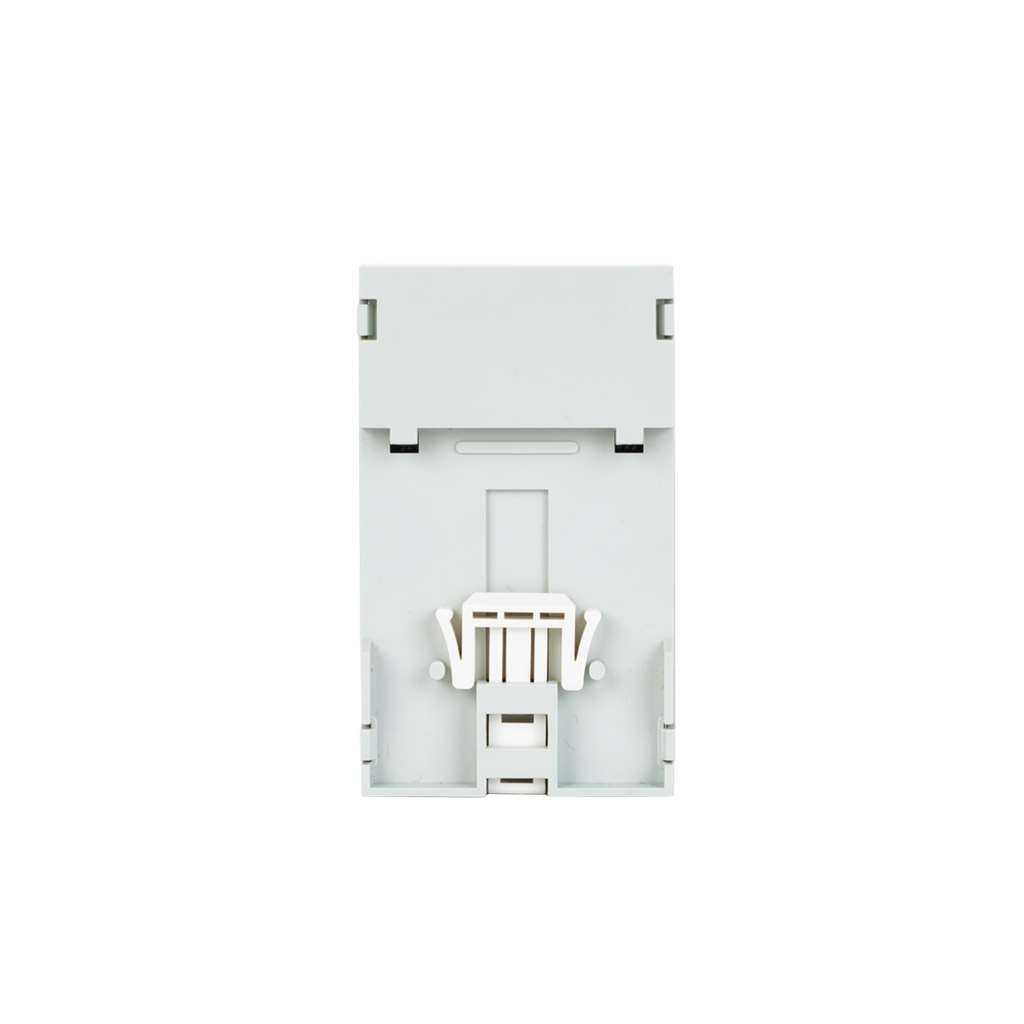

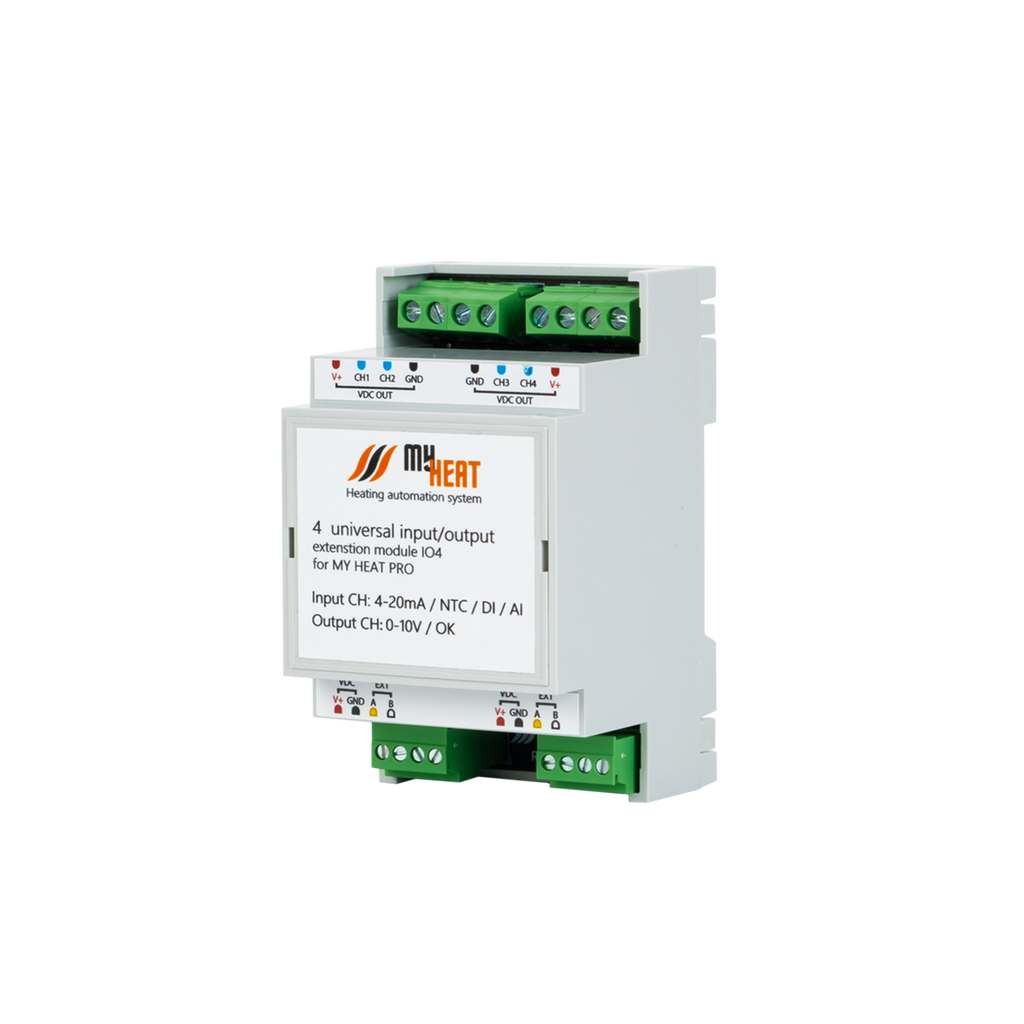

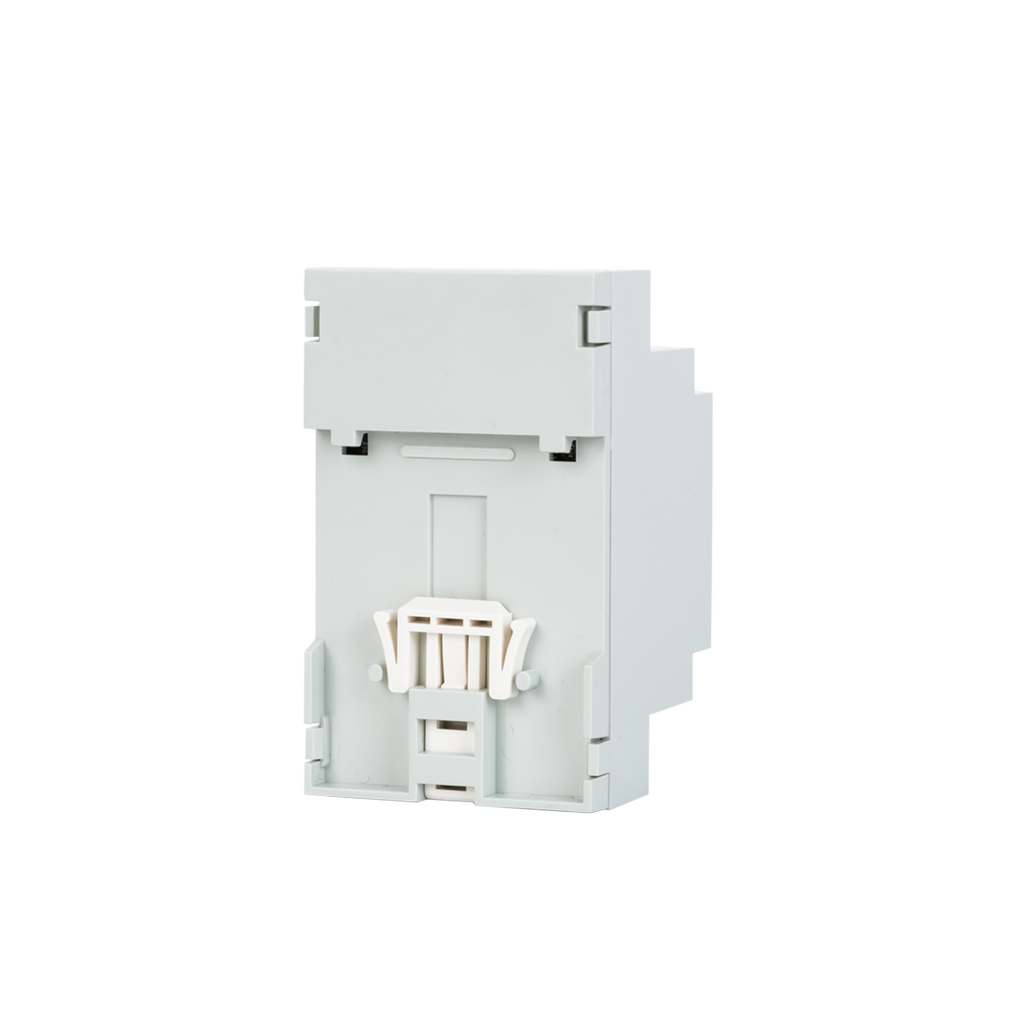

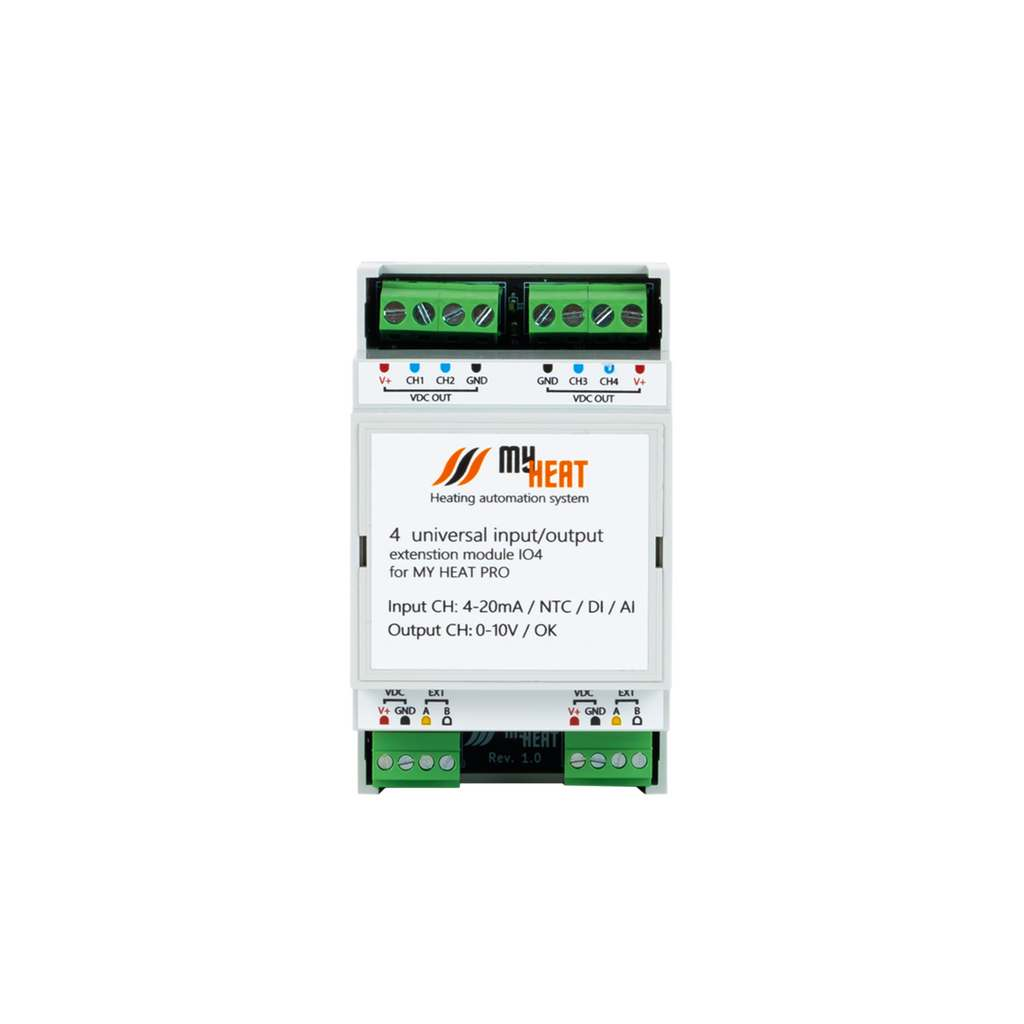

Модуль расширения MYHEAT MH-EX IO4 6299
Модуль расширения дискретно-аналоговых входов/выходов ЭВАН MH-EX IO4 6299 – это ключевой элемент для создания гибкой и мощной системы автоматизации. Устройство предназначено для глубокой интеграции контроллеров MyHeat с периферийным оборудованием, значительно расширяя их функционал и возможности по сбору данных и управлению.
Ключевые возможности и назначение модуля MH-EX IO4
Модуль служит универсальным интерфейсом между контроллером и разнородными внешними устройствами, преобразуя различные сигналы в понятный для системы язык.
1. Универсальные аналоговые входы (AI):
- Измерение напряжения 0-30 В DC: Мониторинг состояния внешних источников, снятие показаний с потенциометрических датчиков.
- Подключение токовых датчиков 4-20 мА: Работа с датчиками давления, расхода, уровня и другими промышленными сенсорами с токовым выходом.
- Подключение датчика температуры NTC 10К: Позволяет использовать стандартный температурный датчик MyHeat в колбе для измерения температуры в удаленной точке (например, в бойлере косвенного нагрева, солнечном коллекторе).
2. Универсальные выходы / входы управления:
- Управление сервоприводом 0-10 В: Плавное пропорциональное регулирование трехходовых клапанов, заслонок вентиляции и других исполнительных механизмов с аналоговым входом.
- Подключение дискретных датчиков (до 12 В DC): Получение сигналов «сухой контакт» или от низковольтных датчиков: концевые выключатели, датчики протока, сигнализации.
3. Интеграция в комплексные системы:
- Прием внешнего сигнала «Запрос тепла»: Интеграция с автоматикой бассейнов, системой вентиляции (ВКУ), комнатными термостатами сторонних производителей для запуска котла по внешнему требованию.
- Обратная связь от ИБП MyHeat UPS: Контроль состояния источника бесперебойного питания для корректного реагирования системы на отключение электроэнергии.
- Расширение релейных выходов: Прямое подключение блоков расширения MyHeat RL2 и MyHeat RL2S для управления дополнительными насосами, клапанами или сигнальными цепями.
Технические и эксплуатационные преимущества
- Универсальность каналов: Каждый из 4 каналов независимо конфигурируется под конкретную задачу (аналоговый вход, дискретный вход, аналоговый выход), что делает модуль невероятно гибким.
- Надежная связь: Взаимодействие с основным контроллером осуществляется по проводной шине EXT, обеспечивая стабильную и помехозащищенную передачу данных.
- Автовосстановление: Встроенный алгоритм автоматического восстановления работоспособности после временных сбоев в питании или связи повышает отказоустойчивость всей системы.
- Простота интеграции: Легко добавляется в существующую экосистему управления MyHeat без сложных настроек.
Сферы применения модуля расширения MH-EX IO4
Модуль незаменим в проектах, требующих сложной автоматизации:
- Многозональные системы отопления: Для управления смесительными узлами (сервоприводами) и сбора температуры с нескольких контуров или бойлеров.
- Интеграция с альтернативными источниками тепла: Подключение датчиков температуры солнечных коллекторов или теплонасосных установок.
- Промышленные решения: Контроль давления в системе, управление технологическими процессами с использованием датчиков 4-20 мА.
- Комплексные системы «Умный дом»: Создание точек взаимодействия с другими инженерными системами (вентиляция, бассейн, охранная сигнализация).
Итог: Модуль расширения MYHEAT MH-EX IO4 6299 – это профессиональный инструмент, превращающий стандартный контроллер в центр управления сложной инженерной инфраструктурой. Он обеспечивает необходимую связность, гибкость и надежность для реализации самых требовательных проектов автоматизации отопления и не только.
