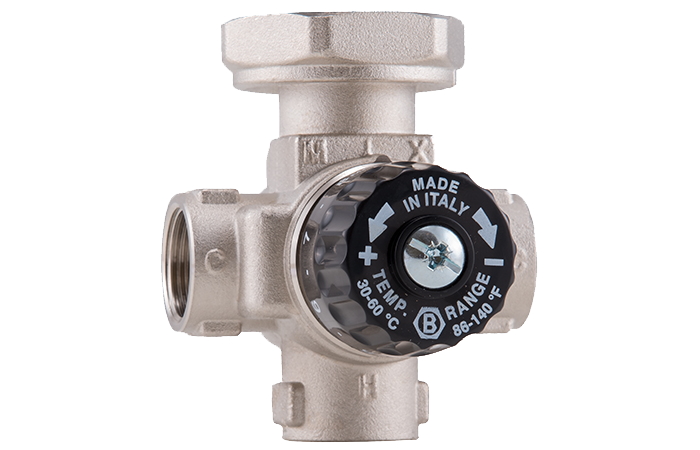

Термостатический смесительный клапан BARBERI Rp 3/4” F - G 1”1/2 F: Точный контроль температуры в четырех направлениях
Четырехходовой термостатический смесительный клапан BARBERI Rp 3/4” F - G 1”1/2 F представляет собой высокотехнологичное решение для сложных систем отопления и водоснабжения, где требуется точное распределение и поддержание температуры теплоносителя по нескольким контурам. Это ключевой элемент для создания энергоэффективных и комфортных климатических систем.
Назначение и область применения
Клапан предназначен для смешения горячего и холодного потоков теплоносителя с целью получения на выходе потока стабильной, заданной температуры. Его четырехходовая конструкция позволяет не только смешивать, но и перенаправлять потоки, что делает его незаменимым в следующих системах:
- Системы напольного отопления (теплые полы) с несколькими зонами или контурами разной длины.
- Каскадные котельные установки для защиты котлов от низкотемпературной коррозии.
- Подготовка теплоносителя для бойлеров косвенного нагрева, радиаторных групп с разным температурным режимом.
- Солнечные и другие гелиосистемы для регулирования температуры в накопительных емкостях.
- Системы вентиляции и кондиционирования с калориферами.
Конструктивные особенности и преимущества
Клапан сочетает в себе надежность итальянской инженерии BARBERI с продуманной конструкцией:
- Четырехходовая схема: Два входа (подача горячего и обратного холодного теплоносителя) и два выхода (смешанный поток и байпас). Это обеспечивает гибкость в подключении и минимизирует гидравлические потери в системе.
- Термостатическая головка: Оснащен выносным датчиком и капиллярной трубкой, что позволяет точно поддерживать заданную температуру выходного потока независимо от колебаний давления и температуры на входе. Головка имеет удобную шкалу настройки.
- Резьбовые соединения: Комбинация резьб Rp 3/4” (внутренняя цилиндрическая) и G 1 ½” (внутренняя трубная) обеспечивает универсальность при монтаже в различные участки системы.
- Качественные материалы: Корпус выполнен из латуни, что гарантирует долговечность, коррозионную стойкость и надежную работу под постоянной нагрузкой.
- Предохранительная функция: В случае отказа или отключения термостатического элемента клапан автоматически перекрывает поток горячей воды, предотвращая перегрев системы.
Технические характеристики
- Производитель: BARBERI (Италия)
- Тип: 4-ходовой термостатический смесительный клапан
- Присоединение 1: Rp 3/4" (внутренняя)
- Присоединение 2: G 1 ½" (внутренняя)
- Материал корпуса: Латунь
- Рабочая среда: Вода, гликолевые растворы (теплоносители)
- Макс. рабочая температура: До +95°C
- Макс. рабочее давление: До 10 бар
- Комплектация: Клапан с термостатической головкой и выносным датчиком.
Принцип работы
Термочувствительный элемент головки, связанный с выносным датчиком, постоянно измеряет температуру в заданном контуре (например, в подающей линии теплого пола). При отклонении температуры от заданного пользователем значения, элемент воздействует на шток клапана. Шток изменяет положение, регулируя пропорцию смешения горячего потока с котла и остывшего потока из обратной линии. Таким образом, в охраняемый контур всегда поступает теплоноситель строго заданной температуры.
Монтаж и обслуживание
Установку клапана должны производить квалифицированные специалисты. Важно обеспечить правильную ориентацию клапана согласно стрелкам направления потока на корпусе. Выносной датчик должен быть надежно закреплен на трубопроводе того контура, температуру которого необходимо контролировать, с обязательной тепловой изоляцией. Клапан не требует специального обслуживания, рекомендуется периодически проверять удобство вращения регулировочной головки и отсутствие протечек.
Купите четырехходовой термостатический клапан BARBERI Rp 3/4” F - G 1”1/2 F — это инвестиция в стабильность, эффективность и долгий срок службы вашей инженерной системы.
