Модуль управляющий базовый WFHC (4 зоны, 230В) Master для закрытых сервоприводов Watts
Модуль управления Watts WFHC Master (арт. 90.18.635) — это ключевое звено в системе автоматизации многозонного отопления. Предназначенный для централизованного управления четырьмя независимыми контурами, этот базовый модуль обеспечивает надежную коммутацию между комнатными термостатами и сервоприводами, повышая комфорт и энергоэффективность системы.
Основное назначение и совместимость
Модуль Watts WFHC исполнения Master выполняет функцию интеллектуального посредника в системах водяного отопления и охлаждения. Он предназначен для:
- Подключения до 4-х комнатных термостатов популярных серий: BT, Belux, WFHT, Milux и других совместимых моделей.
- Управления до 4-х сервоприводов (например, 22С, 26LC) с нормально закрытым (NC) или нормально открытым (NO) типом действия.
- Координации работы отдельных зон по сигналам от термостатов, обеспечивая подачу теплоносителя именно в те контуры, где это необходимо.
Ключевые особенности и преимущества модуля WFHC Master
Модульная конструкция и расширяемость: Исполнение Master является ведущим в системе. К нему могут быть подключены дополнительные модули Slave для увеличения количества управляемых зон сверх четырех, что позволяет гибко масштабировать систему под объекты любой сложности.
Встроенное реле управления насосом: Важнейшее отличие версии Master — наличие встроенного реле для автоматического включения и отключения циркуляционного насоса системы. Это предотвращает работу насоса вхолостую, когда все зональные клапаны закрыты, экономя электроэнергию и продлевая ресурс оборудования.
Питание 230В: Модуль рассчитан на прямое подключение к стандартной сети переменного тока, что упрощает монтаж без необходимости использования дополнительных трансформаторов.

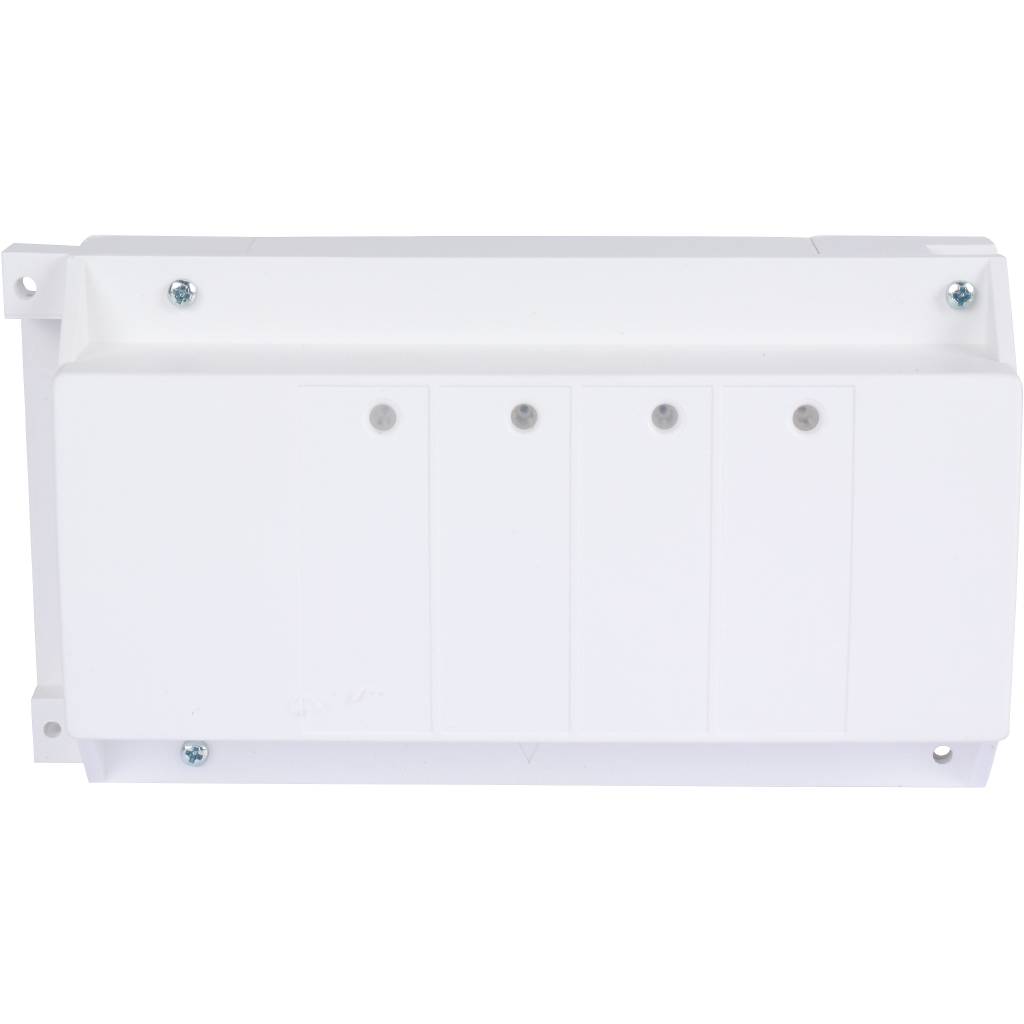

Светодиодная индикация состояния: На лицевой панели расположены светодиоды, которые визуально отображают активность каждой из четырех зон и статус работы модуля, облегчая диагностику и настройку системы.
Степень защиты IP20: Модуль предназначен для установки в защищенных электрощитах или шкафах управления, где исключено прямое попадание воды и крупных твердых частиц.
Применение в системах отопления
Управляющий модуль Watts WFHC Master идеально подходит для организации зонального регулирования в коттеджах, квартирах с лучевой разводкой, коммерческих помещениях. Он позволяет независимо задавать и поддерживать температуру в разных комнатах (спальнях, гостиной, детской), экономя до 20-30% энергоресурсов за счет отключения отопления в неиспользуемых зонах.
Технические характеристики:
- Код производителя: 90.18.635
- Артикул: 10021121
- Назначение: Базовый управляющий модуль (Master)
- Количество зон: 4
- Напряжение питания: 230В ~ 50Гц
- Тип управляемых приводов: Закрытые (нормально закрытые, NC) сервоприводы 22С, 26LC (возможна работа с NO)
- Дополнительная функция: Встроенное реле управления насосом
- Степень защиты: IP20
- Индикация: Светодиодная
- Совместимость: Термостаты Watts серий BT, Belux, WFHT, Milux
Модуль управления Watts WFHC Master — это профессиональное, надежное и экономичное решение для создания современной, удобной и эффективной системы климат-контроля в любом помещении.
